Czy kiedykolwiek zastanawiałeś się, dlaczego zimą czasami pękają szyny kolejowe, a w drogach pojawiają się dziury? Albo dlaczego balonik napompowany na mrozie może pęknąć po wniesieniu do ciepłego pomieszczenia, mimo że nie został mechanicznie uszkodzony? Te zaskakujące zjawiska mają wspólne podłoże – rozszerzalność cieplną. W tym artykule przyjrzymy się bliżej temu fascynującemu zjawisku, które ma ogromny wpływ na nasze codzienne życie, od inżynierii po przyrodę.
Czym jest rozszerzalność cieplna?
Wszystko wokół nas zbudowane jest z drobin – atomów i cząsteczek, które są w ciągłym ruchu. Im wyższa temperatura, tym ruch tych drobin staje się bardziej intensywny. Wyobraź sobie, że drobiny zaczynają poruszać się coraz szybciej i z większą energią. W rezultacie, zaczynają one zajmować więcej przestrzeni, zwiększając odległości między sobą. To właśnie to zjawisko nazywamy rozszerzalnością cieplną lub rozszerzalnością temperaturową ciał.
Mówiąc prościej, rozszerzalność cieplna to zmiana objętości substancji w odpowiedzi na zmianę temperatury. Gdy temperatura rośnie, substancje zazwyczaj rozszerzają się, a gdy temperatura spada, kurczą się. To proste, ale fundamentalne zjawisko ma szerokie implikacje w różnych dziedzinach.
Rozszerzalność cieplna gazów
Gazy są najbardziej podatne na rozszerzalność cieplną. Dzieje się tak, ponieważ drobiny gazów są słabo związane i poruszają się z dużą swobodą. Wzrost temperatury powoduje gwałtowny wzrost energii kinetycznej tych drobin, co skutkuje znacznym zwiększeniem objętości gazu.
Doświadczenie z balonikiem doskonale ilustruje rozszerzalność cieplną gazów. Jeśli nałożymy balonik na szyjkę butelki i umieścimy butelkę w naczyniu z gorącą wodą, zauważymy, że balonik zacznie się napełniać. Dzieje się tak, ponieważ powietrze w butelce, ogrzewając się, rozszerza się i napompowuje balonik. Odwrotnie, umieszczenie butelki w zimnej wodzie spowoduje skurczenie się powietrza i opadnięcie balonika.
Praktyczne zastosowanie rozszerzalności cieplnej gazów znajdziemy w balonach na ogrzane powietrze. Ogrzewając powietrze w balonie, zmniejszamy jego gęstość. Ciepłe powietrze staje się lżejsze od otaczającego zimnego powietrza, co powoduje unoszenie się balonu.
Rozszerzalność cieplna cieczy

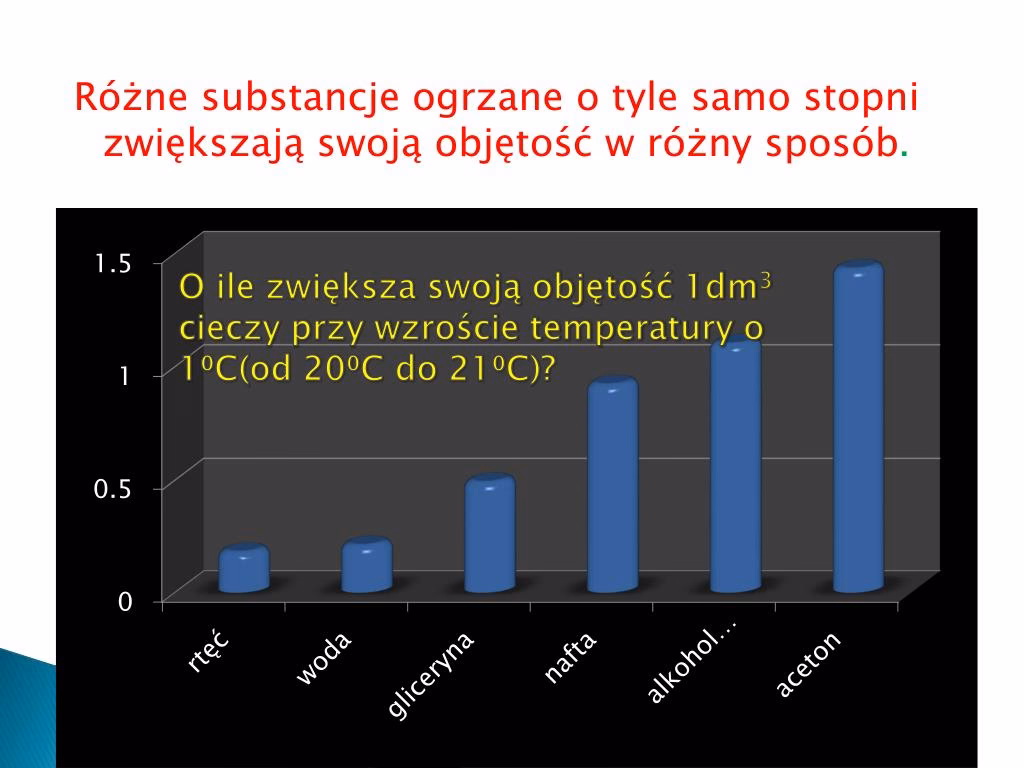

Ciecze również ulegają rozszerzalności cieplnej, choć w mniejszym stopniu niż gazy. Drobiny cieczy są bliżej siebie niż w gazach, ale nadal mają pewną swobodę ruchu. Wzrost temperatury zwiększa ich ruchliwość i odległości między nimi, prowadząc do zwiększenia objętości cieczy.
Najbardziej znanym przykładem wykorzystania rozszerzalności cieplnej cieczy jest termometr cieczowy. Termometry te wykorzystują fakt, że objętość cieczy, takiej jak alkohol lub rtęć, zmienia się w sposób przewidywalny wraz z temperaturą. Wzrost temperatury powoduje rozszerzenie się cieczy w rurce termometru, co wskazuje wyższą temperaturę na skali.
Rozszerzalność cieplna ciał stałych
Ciała stałe, choć charakteryzują się sztywną strukturą i trudnością w zmianie objętości, również podlegają rozszerzalności cieplnej. W ciałach stałych drobiny są mocno związane i ułożone w regularne sieci krystaliczne. Jednak nawet w ciałach stałych wzrost temperatury powoduje zwiększenie drgań drobin wokół ich pozycji równowagi, co skutkuje niewielkim, ale mierzalnym rozszerzeniem objętości.
Doświadczenie z monetą i gwoździami ilustruje rozszerzalność cieplną ciał stałych. Jeśli rozgrzejemy metalową monetę nad płomieniem świecy, a następnie spróbujemy umieścić ją między gwoździami ustawionymi w odległości równej szerokości zimnej monety, zauważymy, że rozgrzana moneta może się nie zmieścić. Dzieje się tak, ponieważ pod wpływem ciepła moneta rozszerzyła się, zwiększając swoją średnicę.
Rozszerzalność cieplna ciał stałych, choć niewielka, ma ogromne znaczenie w inżynierii. Inżynierowie muszą uwzględniać to zjawisko przy projektowaniu konstrukcji takich jak mosty, tory kolejowe czy linie wysokiego napięcia. Na przykład, szyny kolejowe nie są łączone na sztywno, ale pozostawia się między nimi przerwy dylatacyjne. Te przerwy pozwalają na rozszerzanie się i kurczenie szyn w wyniku zmian temperatury, zapobiegając naprężeniom i pęknięciom. Podobnie, przewody wysokiego napięcia są zawieszane luźno, aby mogły się rozszerzać latem i kurczyć zimą bez ryzyka zerwania.
| Substancja (1 m długości) | Zmiana długości (mm) przy zmianie temperatury o 50°C |
|---|---|
| Szyna wykonana ze stali | 0,6 |
| Rurka wykonana z ołowiu | 6,0 |
| Światłowód wykonany ze szkła kwarcowego | 0,02 |
Wyjątkowa rozszerzalność temperaturowa wody
Woda wykazuje niezwykłą i unikalną rozszerzalność cieplną. Większość substancji rozszerza się wraz ze wzrostem temperatury i kurczy wraz z jej spadkiem. Woda zachowuje się podobnie, ale tylko powyżej 4°C. W przedziale temperatur od 0°C do 4°C woda wykazuje anomalną rozszerzalność – zwiększa swoją objętość podczas ochładzania i zmniejsza objętość podczas ogrzewania w tym zakresie!
Ta wyjątkowa właściwość wody ma kluczowe znaczenie dla życia w zbiornikach wodnych zimą. Gdy temperatura wody spada poniżej 4°C, woda staje się mniej gęsta i unosi się na powierzchnię. W rezultacie, najzimniejsza woda (o temperaturze 0°C, która zamarza) gromadzi się na powierzchni, tworząc pokrywę lodową. Lód, będąc izolatorem, chroni głębsze warstwy wody przed dalszym zamarzaniem. Dzięki temu, pod lodem woda pozostaje w stanie ciekłym, umożliwiając przetrwanie rybom i innym organizmom wodnym nawet podczas silnych mrozów.
Jednak anomalna rozszerzalność wody może być również problematyczna. Jeśli rury wodociągowe są wypełnione wodą i temperatura spadnie poniżej 0°C, zamarzająca woda rozszerzy się, wywierając ogromne ciśnienie na ścianki rur. Ciśnienie to może przekroczyć wytrzymałość materiału, powodując pęknięcie rur. Dlatego ważne jest, aby zabezpieczać rury wodociągowe przed mrozem, np. poprzez ich izolację.
Naprężenia wewnętrzne i pękanie szkła
Szkło, podobnie jak inne ciała stałe, również ulega rozszerzalności cieplnej. Jednak szkło jest materiałem kruchym i źle przewodzącym ciepło. Gdy nagle polejemy szklankę gorącą wodą, wewnętrzna warstwa szkła, która ma bezpośredni kontakt z gorącą wodą, ogrzewa się i rozszerza szybciej niż zewnętrzna warstwa. Powoduje to powstanie naprężeń wewnętrznych w szkle. Jeśli naprężenia te są zbyt duże, szkło może pęknąć.
Aby uniknąć pękania szkła, należy unikać gwałtownych zmian temperatury. Naczynia żaroodporne są wykonane ze specjalnego rodzaju szkła, które jest bardziej odporne na naprężenia termiczne i mniej podatne na pękanie.
Podsumowanie
- Rozszerzalność cieplna to zjawisko zmiany objętości ciał na skutek zmiany ich temperatury.
- Jest związane ze zwiększoną szybkością ruchu drobin wraz ze wzrostem temperatury.
- Najbardziej podatne na rozszerzalność cieplną są gazy, następnie ciecze, a w najmniejszym stopniu ciała stałe.
- Woda wykazuje anomalną rozszerzalność w zakresie temperatur 0-4°C, co ma istotne konsekwencje dla życia w zbiornikach wodnych i infrastruktury.
- Zjawisko rozszerzalności cieplnej jest kluczowe w inżynierii i musi być uwzględniane przy projektowaniu różnych konstrukcji.
Najczęściej zadawane pytania (FAQ)
- Co ma największą rozszerzalność cieplną?
Gazy mają największą rozszerzalność cieplną, ponieważ ich drobiny są najmniej związane i mają największą swobodę ruchu.
H2O, czyli woda w skrócie: Zaczyna zamarzać przy 0°C, wrzeć przy 100°C. W stanie ciekłym nieściśliwa, po zamarznięciu rozszerza się o 1/11 swej objętości. W temperaturze 4°C jeden centymetr sześcienny posiada masę jednego grama . - Dlaczego zimą pękają szyny kolejowe i robią się dziury w drogach?
Zmiany temperatury powodują rozszerzanie i kurczenie się materiałów. Szyny kolejowe i nawierzchnie dróg rozszerzają się latem i kurczą zimą. Jeśli nie ma odpowiednich przerw dylatacyjnych, naprężenia związane z rozszerzalnością mogą prowadzić do pęknięć i uszkodzeń.
- Dlaczego balonik pęka po przeniesieniu z zimnego do ciepłego pomieszczenia?
Powietrze w baloniku rozszerza się pod wpływem ciepła. Jeśli balonik jest już mocno napompowany, rozszerzające się powietrze może przekroczyć jego wytrzymałość i spowodować pęknięcie.
- Jak wykorzystuje się rozszerzalność cieplną w termometrach?
Termometry cieczowe wykorzystują rozszerzalność cieplną cieczy. Wzrost temperatury powoduje rozszerzenie się cieczy w rurce termometru, co pozwala na odczyt temperatury na skali.
- Dlaczego rury wodociągowe pękają zimą?
Woda rozszerza się podczas zamarzania. Jeśli woda w rurach zamarznie, jej rozszerzalność może wywołać ciśnienie, które przekroczy wytrzymałość rur i spowoduje ich pęknięcie.
- Co to są przerwy dylatacyjne?
Przerwy dylatacyjne to celowo pozostawione szczeliny w konstrukcjach, takich jak mosty i tory kolejowe, które pozwalają na rozszerzanie się i kurczenie materiałów pod wpływem zmian temperatury, zapobiegając naprężeniom i uszkodzeniom.
