Jaki kabel do czujnika i termostatu?

Wybór odpowiedniego okablowania w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) jest fundamentem niezawodnej i efektywnej pracy całej instalacji. Szczególnie istotne jest to w przypadku czujników temperatury i termostatów, które stanowią oczy i uszy systemu, przekazując kluczowe informacje o warunkach panujących w pomieszczeniach. Zastosowanie niewłaściwego kabla może prowadzić do zakłóceń w komunikacji, błędnych odczytów, a w konsekwencji do nieefektywnego i kosztownego działania ogrzewania lub klimatyzacji. W tym artykule przyjrzymy się bliżej, jakie kable najlepiej sprawdzą się w przypadku czujników temperatury i termostatów, aby zapewnić optymalną pracę Twojego systemu HVAC.

Kable do czujników temperatury w systemie Ampio

System Ampio, wykorzystywany w inteligentnych instalacjach budynkowych, opiera się na magistrali CAN do komunikacji między modułami. Jako kabel magistralny idealnie sprawdzi się skrętka komputerowa kategorii 5e (lub wyższej). Zaleca się wykorzystanie jednej pary przewodów skrętki do przesyłania sygnału CAN (CAN High i CAN Low), a pozostałych trzech par do zasilania modułów. Pamiętajmy, że skrętka charakteryzuje się określoną rezystancją pętli żył na kilometr, która wynosi około 190 Ohm.

Podczas łączenia modułów Ampio należy przestrzegać kilku ważnych zasad:

• Długość segmentu magistrali: Odległość między dwoma modułami nie powinna przekraczać 1 km. W większych instalacjach konieczne jest zastosowanie modułu mostka (M-CON-CAN-s), który pełni funkcję separatora galwanicznego.
• Liczba modułów: Maksymalnie można podłączyć 100 modułów Ampio na jednym segmencie magistrali. Powyżej tej liczby również należy użyć separatora.
• Topologia sieci: Sieć może być liniowa, gwiazdy lub mieszana.
• Terminacja magistrali: Ze względu na pojemność kabla magistralnego, konieczne jest zastosowanie rezystorów terminujących na końcach magistrali oraz w rozdzielnicy. Sumaryczna rezystancja terminatorów nie może być niższa niż 60 Ohm. Moduł redundancji Ampio (M-RDN-5s) umożliwia łatwą terminację.
• Łączenie przewodów: Przy łączeniu więcej niż jednego przewodu w zacisku, należy je skręcić i zlutować lub zacisnąć w tulejce zaciskowej, aby zapewnić pewne połączenie.

Przygotowując okablowanie pod czujniki temperatury w systemie Ampio, należy doprowadzić odpowiedni kabel do miejsca montażu czujnika. Większość modułów dopuszkowych i paneli dotykowych Ampio posiada złącze 1-Wire, które może obsługiwać do 6 czujników temperatury. Jaki kabel wybrać do czujnika temperatury 1-Wire?

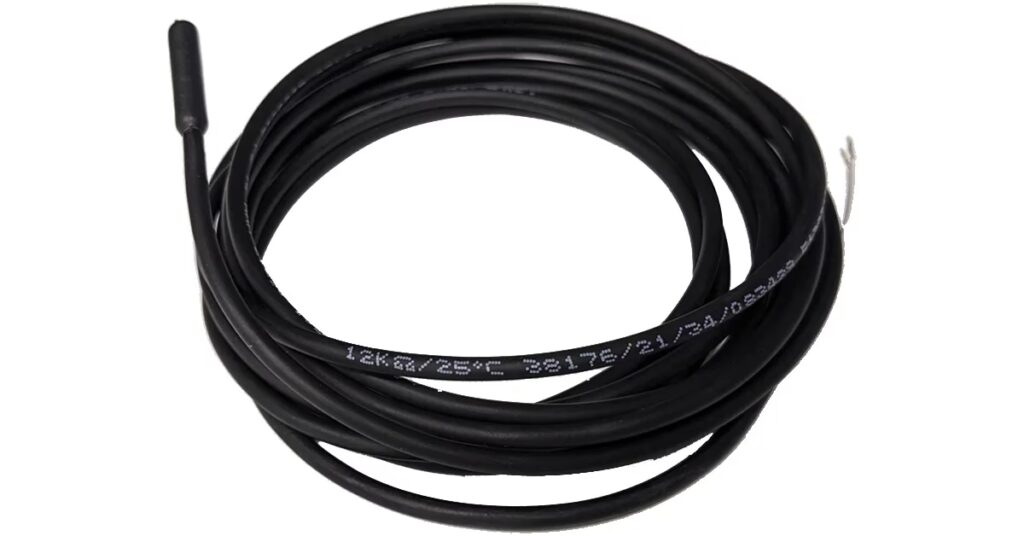

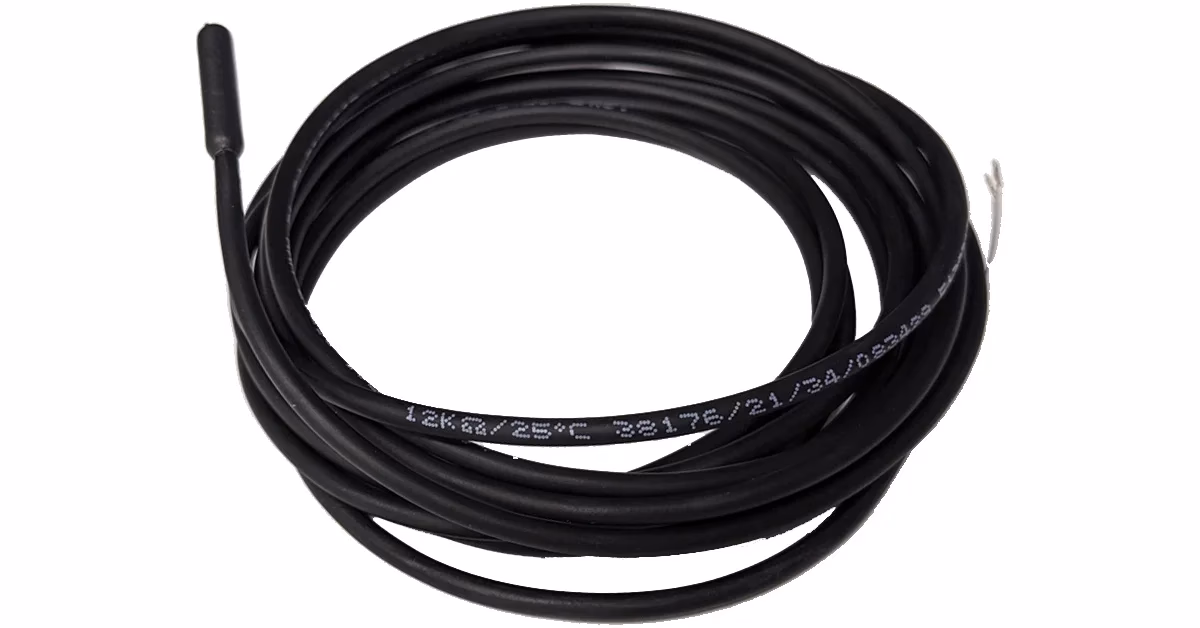

Kabel do czujnika temperatury 1-Wire

Do czujników temperatury 1-Wire zaleca się stosowanie kabla minimum 2-żyłowego o jak najniższej pojemności. Idealnym wyborem jest kabel typu UTP (skrętka), jednak sygnał 1-Wire powinien być prowadzony na dwóch niezależnych parach, a nie na jednej skrętce. Nie należy stosować kabli alarmowych ze względu na ich wysoką pojemność, co może negatywnie wpływać na jakość sygnału. Dobrym i ekonomicznym rozwiązaniem jest zwykły dwużyłowy kabel zasilający typu OMY, charakteryzujący się grubą izolacją i niską pojemnością.

Maksymalna zalecana długość kabla dla jednego czujnika temperatury 1-Wire wynosi 20 metrów. Należy pamiętać, że magistrala 1-Wire nie jest przeznaczona do przesyłania sygnału na duże odległości, dlatego zaleca się stosowanie jak najkrótszych przewodów i indywidualne podejście do każdej instalacji.

Przedłużanie kabli czujników temperatury

Czasami zdarza się, że fabryczna długość kabla czujnika temperatury okazuje się niewystarczająca. W takiej sytuacji, można przedłużyć kabel czujnika we własnym zakresie, bez utraty gwarancji (ponieważ czujniki temperatury zazwyczaj nie są objęte gwarancją). Wystarczy przeciąć przewód w połowie długości i dosztukować odpowiedni odcinek kabla. Jaki kabel zastosować do przedłużenia czujnika temperatury? Najlepiej użyć przewodu o przekroju 2 x 0,75 mm². Jeśli jednak nie czujesz się komfortowo z samodzielnym przedłużaniem kabla, możesz zamówić czujnik o odpowiedniej długości u producenta lub dystrybutora.

Kable do termostatów - przegląd typów i zastosowań

Termostaty, czyli regulatory temperatury, to kluczowe urządzenia w systemach grzewczych, pozwalające na wygodne sterowanie ogrzewaniem, zwiększenie wydajności instalacji i obniżenie rachunków. Na rynku dostępne są różne rodzaje termostatów, różniące się konstrukcją, sposobem komunikacji i funkcjami. Podstawowy podział obejmuje termostaty analogowe i cyfrowe, przewodowe i bezprzewodowe oraz programowalne i nieprogramowalne.

Termostaty przewodowe

Termostaty przewodowe łączą się z urządzeniem grzewczym za pomocą kabla. Jakie kable stosuje się do termostatów przewodowych? Najczęściej wykorzystuje się przewody wielożyłowe, zazwyczaj 3-żyłowe lub 4-żyłowe, o przekroju minimum 1.5 mm². Przewód 3-żyłowy jest wystarczający w przypadku podstawowych termostatów, które sterują włączaniem i wyłączaniem urządzenia grzewczego. Przewód 4-żyłowy zapewnia dodatkową żyłę, którą można wykorzystać np. do zasilania termostatu z instalacji (w przypadku termostatów zasilanych sieciowo) lub do dodatkowych funkcji, w zależności od modelu termostatu. Warto zastosować przewód 4-żyłowy, nawet jeśli początkowo nie planujemy korzystać z dodatkowej żyły, ponieważ daje to większą elastyczność w przyszłości.

Planując instalację termostatu przewodowego, należy pamiętać o doprowadzeniu odpowiedniego okablowania do miejsca montażu termostatu. W przypadku termostatów podtynkowych, konieczne jest przygotowanie puszki instalacyjnej o średnicy Fi60. Termostaty podtynkowe są estetyczniejsze i bardziej stabilne, a także oferują większy wybór modeli.

Termostaty bezprzewodowe

Termostaty bezprzewodowe komunikują się z urządzeniem grzewczym za pomocą fal radiowych, Bluetooth lub WiFi. W tym przypadku nie ma potrzeby prowadzenia kabli sterujących między termostatem a urządzeniem grzewczym, co znacznie ułatwia instalację, szczególnie w istniejących budynkach. Termostat bezprzewodowy wymaga jednak zasilania bateryjnego (w przypadku termostatów pokojowych) lub zasilania sieciowego (w przypadku odbiorników sterujących urządzeniem grzewczym). Ważne jest regularne sprawdzanie stanu baterii w termostatach bezprzewodowych, aby uniknąć nieoczekiwanych przerw w działaniu ogrzewania.

Kluczowe parametry i funkcje termostatów, na które warto zwrócić uwagę

Wybierając termostat, warto zwrócić uwagę na kilka kluczowych parametrów i funkcji, które wpływają na komfort użytkowania i oszczędność energii:

• Histereza: Określa różnicę temperatur, przy której termostat włącza i wyłącza ogrzewanie. Niższa histereza zapewnia bardziej stabilną temperaturę, ale może powodować częstsze włączanie i wyłączanie urządzenia grzewczego.
• Dokładność pomiaru temperatury: Im dokładniejszy pomiar, tym precyzyjniejsza regulacja temperatury. Warto wybierać termostaty o dokładności co najmniej 0,1°C.
• Programowalność: Termostaty programowalne umożliwiają ustawienie różnych temperatur na różne pory dnia i tygodnia, co pozwala na oszczędność energii.
• Sterowanie zdalne: Termostaty z funkcją sterowania zdalnego (przez internet lub aplikację mobilną) zapewniają wygodę i kontrolę nad ogrzewaniem z dowolnego miejsca.
• Funkcje oszczędzania energii: Niektóre termostaty posiadają dodatkowe funkcje, takie jak detekcja otwartych okien, które automatycznie wyłączają ogrzewanie w przypadku nagłego spadku temperatury.
• Intuicyjna obsługa: Ważne, aby termostat był łatwy w obsłudze i programowaniu, z czytelnym wyświetlaczem i intuicyjnym menu.
• Wygląd estetyczny: Termostat jest widocznym elementem w pomieszczeniu, dlatego warto wybrać model o estetycznym wyglądzie, pasującym do wystroju wnętrza.

Podsumowanie - Jak wybrać odpowiedni kabel i termostat?

Wybór odpowiedniego kabla do czujnika temperatury i termostatu jest kluczowy dla prawidłowego działania systemu HVAC. Podsumowując, do czujników temperatury 1-Wire najlepiej zastosować kabel UTP (skrętkę), wykorzystując dwie niezależne pary lub dwużyłowy kabel OMY. Do termostatów przewodowych zaleca się przewód 3-żyłowy lub 4-żyłowy o przekroju minimum 1.5 mm². W przypadku termostatów bezprzewodowych kable sterujące nie są wymagane, ale należy pamiętać o zasilaniu bateryjnym lub sieciowym.

Wybierając termostat, zwróć uwagę na jego rodzaj (przewodowy/bezprzewodowy), funkcje (programowalność, sterowanie zdalne), dokładność pomiaru, histerezę i łatwość obsługi. Dobrze dobrany termostat i prawidłowo wykonane okablowanie to gwarancja komfortu cieplnego i oszczędności energii w Twoim domu.

Najczęściej zadawane pytania (FAQ)

Pamiętaj, że prawidłowy dobór kabli i termostatu to inwestycja w komfort i oszczędność na lata. Jeśli masz wątpliwości, skonsultuj się ze specjalistą, który pomoże Ci wybrać najlepsze rozwiązanie dla Twojej instalacji.
