Jak przetestować czujnik ogrzewania podłogowego?

Ogrzewanie podłogowe to coraz popularniejsze rozwiązanie, zapewniające komfort cieplny w pomieszczeniach. Jego efektywność w dużej mierze zależy od prawidłowego działania czujników temperatury. Te niewielkie, lecz istotne elementy, monitorują temperaturę podłogi, umożliwiając precyzyjną regulację i utrzymanie optymalnego ciepła. W tym artykule szczegółowo omówimy, czym jest czujnik ogrzewania podłogowego, kiedy jest on niezbędny, jak go zainstalować i przede wszystkim, jak samodzielnie sprawdzić jego sprawność za pomocą multimetru.

Co to jest czujnik ogrzewania podłogowego?

Czujnik ogrzewania podłogowego, nazywany również sondą podłogową lub czujnikiem temperatury podłogi, jest kluczowym elementem systemu ogrzewania podłogowego. Jego głównym zadaniem jest pomiar temperatury podłogi i przekazywanie tych danych do termostatu. Termostat, na podstawie odczytów z czujnika, reguluje pracę systemu grzewczego, włączając lub wyłączając ogrzewanie w celu utrzymania zadanej temperatury.

W systemach ogrzewania podłogowego najczęściej stosuje się dwa rodzaje czujników temperatury:

• Czujnik powietrzny: Zazwyczaj wbudowany w termostat, mierzy temperaturę powietrza w pomieszczeniu.
• Czujnik podłogowy: Umieszczony bezpośrednio w podłodze, mierzy temperaturę samej podłogi.

Chociaż system ogrzewania podłogowego może działać wyłącznie z czujnikiem powietrznym, zastosowanie czujnika podłogowego w wielu przypadkach jest wysoce rekomendowane, a czasami wręcz niezbędne.

Kiedy czujnik podłogowy jest niezbędny?

Choć ogrzewanie podłogowe może funkcjonować jedynie z czujnikiem powietrznym, istnieją sytuacje, w których instalacja czujnika podłogowego jest nie tylko zalecana, ale wręcz kluczowa dla prawidłowego i bezpiecznego działania systemu. Głównym powodem, dla którego warto zainstalować czujnik podłogowy, jest ochrona pokrycia podłogowego.

Niektóre materiały wykończeniowe podłóg są wrażliwe na wysokie temperatury. Zarówno panele winylowe, jak i drewno, często posiadają określone maksymalne temperatury, których nie należy przekraczać. Nadmierne nagrzewanie może prowadzić do odkształceń, pęknięć, odklejania się materiału, a w przypadku drewna – do jego wysychania i kurczenia się. Instalując czujnik podłogowy, możemy ustawić limit temperatury podłogi, zapewniając bezpieczeństwo i długowieczność naszego pokrycia podłogowego.

Kolejnym istotnym powodem jest osiągnięcie komfortu cieplnego pod stopami, szczególnie w pomieszczeniach takich jak łazienki czy kuchnie, gdzie często stosuje się elektryczne ogrzewanie podłogowe i twarde płytki. W takich przypadkach zależy nam nie tylko na temperaturze powietrza, ale przede wszystkim na przyjemnym uczuciu ciepłej podłogi. Czujnik podłogowy umożliwia regulację temperatury podłogi niezależnie od temperatury powietrza, co pozwala na stworzenie idealnie komfortowych warunków, szczególnie w chłodniejsze dni.

Dodatkowo, czujnik podłogowy może być przydatny w pomieszczeniach z dużymi oknami lub słabą izolacją, gdzie temperatura powietrza może szybko się zmieniać. Czujnik podłogowy, mierząc temperaturę bezpośrednio przy źródle ciepła, zapewnia bardziej stabilną i precyzyjną kontrolę temperatury w całym pomieszczeniu.

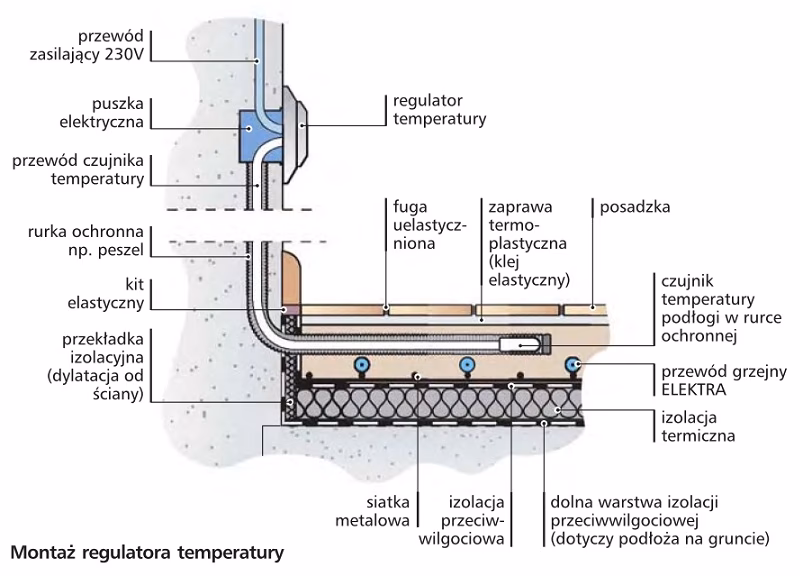

Jak zainstalować czujnik ogrzewania podłogowego?

Instalacja czujnika ogrzewania podłogowego, choć na pierwszy rzut oka może wydawać się skomplikowana, w rzeczywistości jest stosunkowo prosta, o ile przestrzega się kilku podstawowych zasad i zaleceń producenta. Zawsze należy postępować zgodnie z instrukcjami producenta dołączonymi do konkretnego modelu czujnika i systemu ogrzewania podłogowego. Poniżej przedstawiamy ogólne wytyczne, które mają zastosowanie do większości instalacji.

• Umiejscowienie sondy: Czujnik powinien być umieszczony w równej odległości między przewodami grzewczymi. Ważne jest, aby nigdy nie krzyżować czujnika z przewodem grzewczym, ponieważ może to prowadzić do błędnych odczytów temperatury i nieprawidłowego działania systemu.
• Pozycja czujnika: Sondę można zainstalować zarówno nad, jak i pod matą grzewczą w przypadku elektrycznego ogrzewania podłogowego. Ważne jest, aby czujnik był dobrze przylegający do podłoża i chroniony przed uszkodzeniami mechanicznymi.
• Unikanie miejsc narażonych na zakłócenia: Należy unikać miejsc, w których temperatura może być zakłócona czynnikami zewnętrznymi, takimi jak okolice drzwi zewnętrznych, rur grzewczych lub miejsc nasłonecznionych. Czujnik powinien mierzyć temperaturę podłogi w reprezentatywnym miejscu dla całego pomieszczenia.
• Ochrona przewodu czujnika: Przewód czujnika powinien być chroniony rurką ochronną, szczególnie w miejscach przechodzenia przez warstwy podłogi. Rurka ułatwia ewentualną wymianę czujnika w przyszłości bez konieczności rozkuwania podłogi.

Podczas instalacji warto również oznaczyć miejsce umieszczenia czujnika, aby w przyszłości, w razie potrzeby, łatwo go zlokalizować.

Jak sprawdzić czujnik ogrzewania podłogowego za pomocą multimetru?

Podczas instalacji, a także w przypadku podejrzenia awarii systemu ogrzewania podłogowego, kluczowe jest sprawdzenie poprawności działania czujnika. Najprostszym i najskuteczniejszym sposobem na to jest użycie multimetru cyfrowego. Multimetr to uniwersalne urządzenie pomiarowe, które umożliwia pomiar napięcia, prądu i rezystancji (oporu elektrycznego). W przypadku czujników ogrzewania podłogowego interesuje nas pomiar rezystancji.

Czujniki temperatury stosowane w ogrzewaniu podłogowym to zazwyczaj termistory NTC (Negative Temperature Coefficient). Charakteryzują się one tym, że ich rezystancja maleje wraz ze wzrostem temperatury. Każdy czujnik ma swoją specyfikację, ale typowa wartość rezystancji dla czujnika 10 kΩ wynosi 10 kiloohmów (kΩ) w temperaturze 25°C.

Krok po kroku - jak przetestować czujnik:

1. Wyłącz zasilanie systemu ogrzewania podłogowego: Zapewnij bezpieczeństwo pracy, odłączając zasilanie termostatu i systemu grzewczego.
2. Zlokalizuj przewód czujnika: Zazwyczaj jest on podłączony do termostatu. Odszukaj przewód czujnika i odłącz go od termostatu.
3. Ustaw multimetr na pomiar rezystancji (Ω): Wybierz zakres pomiarowy odpowiedni dla rezystancji czujnika (np. 20 kΩ lub automatyczny zakres).
4. Podłącz sondy multimetru do przewodu czujnika: Przyłącz sondy multimetru do końcówek przewodu czujnika. Nie ma znaczenia, która sonda jest podłączona do którego przewodu.
5. Odczytaj wartość rezystancji: Odczytaj wartość rezystancji wyświetloną na multimetrze.
6. Porównaj odczyt z wartością referencyjną: Sprawdź specyfikację czujnika lub instrukcję obsługi systemu ogrzewania podłogowego, aby znaleźć wartość rezystancji referencyjną dla danej temperatury. Dla typowego czujnika 10 kΩ, przy temperaturze pokojowej (ok. 25°C), odczyt powinien wynosić około 10 kΩ.

Interpretacja wyników:

• Prawidłowy odczyt: Jeśli odczytana wartość rezystancji jest zbliżona do wartości referencyjnej dla danej temperatury, czujnik prawdopodobnie działa prawidłowo.
• Odczyt bliski zeru (zwarcie): Odczyt bliski zeru może wskazywać na zwarcie w czujniku lub przewodzie.
• Odczyt nieskończoność (przerwa): Odczyt nieskończoności może wskazywać na przerwę w obwodzie czujnika lub przewodzie.
• Odczyt znacznie odbiegający od normy: Odczyt znacznie odbiegający od wartości referencyjnej może wskazywać na uszkodzenie czujnika.

W przypadku uzyskania nieprawidłowych odczytów, konieczna może być wymiana czujnika. Warto pamiętać, że samodzielna diagnostyka i wymiana czujnika jest możliwa, ale w przypadku wątpliwości zawsze warto skonsultować się z wykwalifikowanym instalatorem systemów ogrzewania podłogowego.

Często zadawane pytania (FAQ)

Czy mogę użyć multimetru analogowego zamiast cyfrowego?

Multimetr cyfrowy jest zalecany ze względu na większą dokładność odczytu rezystancji, co jest istotne w przypadku czujników temperatury. Multimetr analogowy może być mniej precyzyjny.

Jaką wartość rezystancji powinienem oczekiwać dla mojego czujnika?

Wartość rezystancji referencyjnej zależy od typu czujnika. Najczęściej stosowane są czujniki 10 kΩ, ale warto sprawdzić specyfikację konkretnego modelu lub instrukcję obsługi systemu ogrzewania podłogowego.

Czy muszę wymieniać cały czujnik, jeśli jest uszkodzony?

Tak, zazwyczaj w przypadku uszkodzenia czujnika konieczna jest wymiana całego elementu. Niektóre systemy pozwalają na wymianę samej sondy, ale często wymienia się cały przewód z sondą.

Gdzie mogę kupić nowy czujnik ogrzewania podłogowego?

Czujniki ogrzewania podłogowego można zakupić w sklepach instalacyjnych, hurtowniach hydraulicznych oraz w sklepach internetowych specjalizujących się w systemach ogrzewania.

Czy mogę samodzielnie wymienić czujnik?

Tak, wymiana czujnika jest zazwyczaj prosta, o ile ma się dostęp do przewodu czujnika. Należy jednak pamiętać o wyłączeniu zasilania i postępowaniu zgodnie z instrukcjami producenta. W przypadku wątpliwości warto skonsultować się z fachowcem.

Podsumowanie

Sprawdzenie czujnika ogrzewania podłogowego za pomocą multimetru to prosta i skuteczna metoda diagnostyki, którą można wykonać samodzielnie. Regularne sprawdzanie czujników i dbanie o system ogrzewania podłogowego zapewni jego sprawne i efektywne działanie, komfort cieplny w domu oraz długowieczność całego systemu. Pamiętaj, że w przypadku jakichkolwiek wątpliwości lub problemów, zawsze warto skonsultować się z profesjonalistą z branży HVAC.
