Objawy Awarii Czujnika Różnicy Ciśnień HVAC

W systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) czujniki różnicy ciśnień odgrywają kluczową rolę w monitorowaniu i optymalizacji pracy instalacji. Awaria tego czujnika może prowadzić do szeregu problemów, wpływając na wydajność, efektywność energetyczną i trwałość całego systemu. W tym artykule szczegółowo omówimy objawy awarii czujnika różnicy ciśnień, aby pomóc Ci w rozpoznaniu problemu i podjęciu odpowiednich kroków naprawczych.

Czym jest czujnik różnicy ciśnień?

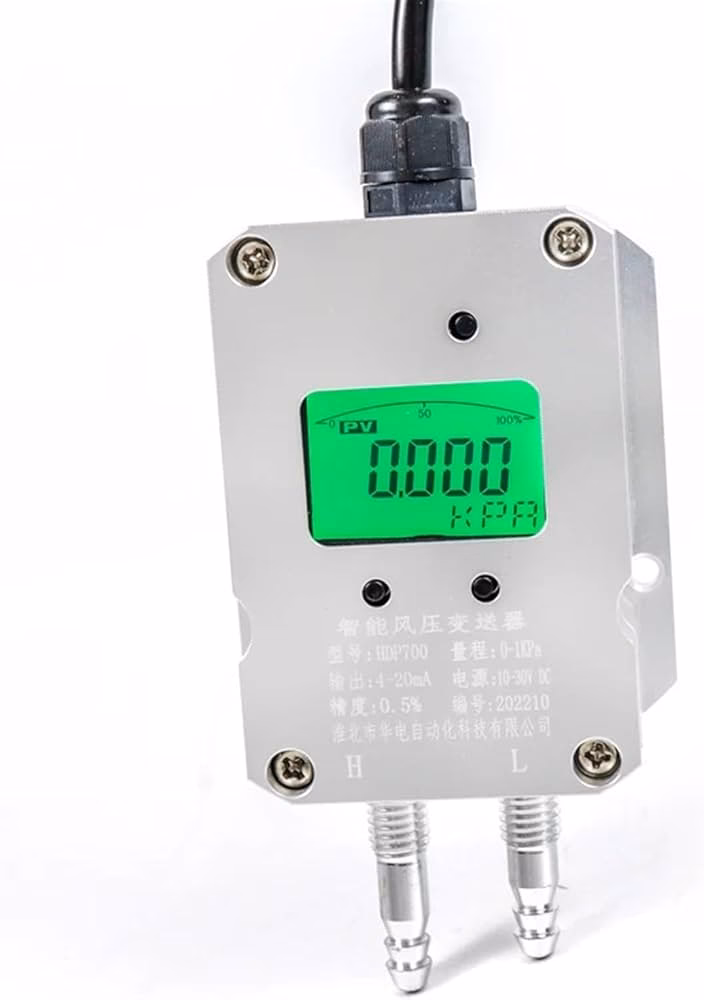

Czujnik różnicy ciśnień, znany również jako DPS (Differential Pressure Sensor), to urządzenie pomiarowe, które mierzy różnicę ciśnień pomiędzy dwoma punktami w systemie. W kontekście HVAC, czujniki te są wykorzystywane do monitorowania przepływu powietrza, stanu filtrów, pracy wentylatorów i innych kluczowych parametrów. Czujnik DPS porównuje ciśnienie w dwóch punktach i generuje sygnał elektryczny proporcjonalny do tej różnicy. Ten sygnał jest następnie przesyłany do sterownika systemu HVAC, który na jego podstawie podejmuje decyzje dotyczące regulacji i kontroli.

Gdzie stosuje się czujniki różnicy ciśnień w systemach HVAC?

Czujniki różnicy ciśnień znajdują szerokie zastosowanie w różnych elementach systemów HVAC, w tym:

• Filtry powietrza: Monitorowanie stopnia zanieczyszczenia filtrów. Wzrost różnicy ciśnień wskazuje na zatkanie filtra i konieczność jego wymiany.
• Wentylatory: Kontrola wydajności wentylatorów. Czujnik DPS może monitorować spadek ciśnienia na wentylatorze, co pozwala na ocenę jego sprawności i wykrycie problemów, takich jak zablokowane łopatki czy awaria silnika.
• Kanały wentylacyjne: Pomiar przepływu powietrza w kanałach. Różnica ciśnień pomiędzy dwoma punktami kanału jest proporcjonalna do przepływu powietrza.
• Nagrzewnice i chłodnice: Monitorowanie przepływu czynnika grzewczego/chłodniczego.
• Klapki regulacyjne: Kontrola położenia klapek regulacyjnych w systemach wentylacji o zmiennym przepływie powietrza (VAV).

Objawy awarii czujnika różnicy ciśnień

Awaria czujnika różnicy ciśnień może objawiać się na różne sposoby. Ważne jest, aby być świadomym tych symptomów, aby móc szybko zdiagnozować problem i uniknąć poważniejszych konsekwencji. Do najczęstszych objawów należą:

• Spadek wydajności systemu HVAC: Jednym z najbardziej oczywistych objawów jest pogorszenie działania systemu. Może to się objawiać słabszym ogrzewaniem, gorszym chłodzeniem lub nieefektywną wentylacją. System może pracować dłużej, aby osiągnąć żądaną temperaturę, lub w ogóle nie być w stanie jej utrzymać.
• Zwiększone zużycie energii: Nieprawidłowe odczyty z czujnika DPS mogą prowadzić do nieefektywnej pracy systemu HVAC. Na przykład, system może pracować na wyższych obrotach niż jest to konieczne, co skutkuje zwiększonym zużyciem energii elektrycznej lub paliwa (w systemach ogrzewania). Może to się objawiać wyższymi rachunkami za energię.
• Nieprawidłowe działanie wentylatorów: Czujnik DPS często monitoruje pracę wentylatorów. Awaria czujnika może powodować, że wentylatory pracują nieprawidłowo - na przykład, pracują na pełnych obrotach bez potrzeby, lub nie załączają się wcale, gdy są potrzebne. Może to prowadzić do przegrzewania lub niedostatecznej wentylacji pomieszczeń.
• Częste włączanie i wyłączanie systemu (cykling): W niektórych przypadkach awaria czujnika DPS może powodować, że system HVAC będzie się często włączał i wyłączał w krótkich odstępach czasu (cykling). Jest to spowodowane nieprawidłowymi odczytami ciśnienia, które powodują, że sterownik systemu błędnie interpretuje zapotrzebowanie na chłodzenie lub ogrzewanie.
• Komunikaty o błędach lub kontrolki ostrzegawcze: W nowoczesnych systemach HVAC, awaria czujnika DPS często powoduje wyświetlenie komunikatu o błędzie na panelu sterowania lub zapalenie się kontrolki ostrzegawczej. Warto sprawdzić dokumentację systemu, aby zidentyfikować konkretne kody błędów związane z czujnikiem różnicy ciśnień.
• Problemy z filtrami powietrza: Jeśli czujnik DPS monitoruje stan filtrów powietrza, jego awaria może uniemożliwić prawidłowe wykrywanie zatkania filtra. Może to prowadzić do pracy systemu z zanieczyszczonymi filtrami, co obniża jakość powietrza w pomieszczeniach, zwiększa obciążenie systemu i może prowadzić do uszkodzenia innych komponentów.
• Nieprawidłowa regulacja przepływu powietrza: W systemach VAV, awaria czujnika DPS może zakłócić prawidłową regulację przepływu powietrza do poszczególnych stref. Może to skutkować nierównomiernym rozprowadzeniem temperatury i komfortu w różnych częściach budynku.

Przyczyny awarii czujników różnicy ciśnień

Czujniki różnicy ciśnień, jak każde urządzenia elektroniczne, mogą ulec awarii z różnych powodów. Do najczęstszych przyczyn należą:

• Zanieczyszczenie czujnika: Zanieczyszczenia, takie jak kurz, brud lub wilgoć, mogą dostać się do czujnika i zakłócić jego prawidłowe działanie. Dotyczy to szczególnie czujników pracujących w trudnych warunkach, na przykład w systemach wentylacyjnych z zanieczyszczonym powietrzem.
• Uszkodzenia mechaniczne: Czujnik może zostać uszkodzony mechanicznie w wyniku wstrząsów, uderzeń lub wibracji. Uszkodzenia mogą dotyczyć zarówno obudowy czujnika, jak i wewnętrznych elementów pomiarowych.
• Uszkodzenia elektryczne: Przepięcia elektryczne, zwarcia lub uszkodzenia przewodów mogą spowodować uszkodzenie elektroniki czujnika.
• Korozja: Wilgoć i agresywne środowisko mogą powodować korozję elementów czujnika, zwłaszcza złącz elektrycznych i elementów metalowych.
• Zużycie eksploatacyjne: Czujniki, jak każde urządzenia, mają ograniczoną żywotność. Z czasem elementy pomiarowe mogą się zużywać i tracić dokładność, co ostatecznie prowadzi do awarii.
• Zatkane przewody pomiarowe: Przewody doprowadzające ciśnienie do czujnika mogą zostać zatkane zanieczyszczeniami, co uniemożliwi prawidłowy pomiar różnicy ciśnień.

Jak zdiagnozować awarię czujnika różnicy ciśnień?

Diagnostyka awarii czujnika różnicy ciśnień może obejmować kilka kroków. Podstawowym krokiem jest weryfikacja wizualna czujnika i jego okablowania. Należy sprawdzić, czy nie ma widocznych uszkodzeń mechanicznych, korozji lub zanieczyszczeń. Kolejnym krokiem jest sprawdzenie przewodów i złącz elektrycznych pod kątem uszkodzeń i prawidłowego połączenia. Można również zmierzyć napięcie zasilania czujnika i sygnał wyjściowy za pomocą multimetru, porównując odczyty z wartościami referencyjnymi podanymi w dokumentacji technicznej systemu. W bardziej zaawansowanej diagnostyce można wykorzystać manometr różnicowy do bezpośredniego pomiaru różnicy ciśnień i porównania jej z odczytami czujnika. W wielu przypadkach, do diagnostyki awarii czujnika DPS niezbędne jest podłączenie skanera diagnostycznego, który pozwoli odczytać kody błędów zapisane w sterowniku systemu HVAC.

Znaczenie sprawnego czujnika różnicy ciśnień

Sprawny czujnik różnicy ciśnień jest kluczowy dla prawidłowego działania i efektywności systemów HVAC. Zapewnia on:

• Optymalną wydajność systemu: Prawidłowe odczyty z czujnika DPS pozwalają sterownikowi systemu HVAC na precyzyjną regulację pracy wentylatorów, klap regulacyjnych i innych elementów, co przekłada się na optymalną wydajność ogrzewania, chłodzenia i wentylacji.
• Efektywność energetyczną: Dzięki precyzyjnej kontroli, system HVAC pracuje bardziej efektywnie energetycznie, co obniża koszty eksploatacji.
• Dłuższą żywotność komponentów: Unikanie niepotrzebnego obciążenia systemu i częstego cyklingu, dzięki sprawnemu czujnikowi DPS, przyczynia się do wydłużenia żywotności komponentów systemu HVAC.
• Lepszą jakość powietrza: Prawidłowe monitorowanie stanu filtrów powietrza za pomocą czujnika DPS pozwala na terminową wymianę filtrów i utrzymanie wysokiej jakości powietrza w pomieszczeniach.
• Komfort użytkowników: Sprawny system HVAC, dzięki precyzyjnej kontroli za pomocą czujnika DPS, zapewnia komfortowe warunki klimatyczne w pomieszczeniach.

Najczęściej zadawane pytania (FAQ)

• Jak często należy wymieniać czujnik różnicy ciśnień? Żywotność czujnika DPS zależy od warunków pracy i jakości urządzenia. Zaleca się regularne przeglądy systemu HVAC i wymianę czujnika w przypadku wykrycia objawów awarii lub podczas rutynowych przeglądów, zgodnie z zaleceniami producenta.
• Czy mogę samodzielnie wymienić czujnik różnicy ciśnień? Wymiana czujnika DPS jest zazwyczaj stosunkowo prosta, ale wymaga podstawowej wiedzy z zakresu elektryki i systemów HVAC. Jeśli nie jesteś pewien swoich umiejętności, lepiej zlecić wymianę wykwalifikowanemu technikowi HVAC. Nieprawidłowa wymiana może prowadzić do uszkodzenia systemu.
• Gdzie kupić czujnik różnicy ciśnień? Czujniki DPS można kupić w sklepach specjalizujących się w częściach zamiennych do systemów HVAC, hurtowniach instalacyjnych lub bezpośrednio u producentów systemów HVAC. Ważne jest, aby dobrać czujnik odpowiedni do konkretnego modelu systemu HVAC.
• Ile kosztuje czujnik różnicy ciśnień? Cena czujnika DPS zależy od producenta, parametrów technicznych i rodzaju systemu HVAC. Ceny mogą się wahać od kilkudziesięciu do kilkuset złotych. Warto porównać oferty różnych dostawców, aby znaleźć najlepszą opcję.

Podsumowując, czujnik różnicy ciśnień jest istotnym elementem systemów HVAC, a jego awaria może prowadzić do szeregu problemów. Znajomość objawów awarii i regularne przeglądy systemu HVAC pomogą w utrzymaniu jego sprawności i efektywności. W przypadku wystąpienia podejrzeń awarii czujnika DPS, warto skonsultować się z specjalistą HVAC, aby przeprowadzić dokładną diagnostykę i naprawę.
