Gdzie Umieścić Czerpnię Powietrza? Poradnik

Decyzja o umiejscowieniu czerpni powietrza jest kluczowym aspektem projektowania efektywnego systemu wentylacji mechanicznej. Prawidłowa lokalizacja wpływa nie tylko na jakość powietrza dostarczanego do budynku, ale także na sprawność i energooszczędność całej instalacji. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, szczegółowo reguluje te kwestie. W tym artykule przyjrzymy się bliżej zasadom lokalizacji czerpni i wyrzutni, aby pomóc Ci podjąć najlepszą decyzję.

Przepisy i Wytyczne dotyczące Umiejscowienia Czerpni Powietrza

Zacznijmy od podstaw prawnych. Rozporządzenie Ministra Infrastruktury jasno określa, gdzie można, a gdzie nie powinno się umieszczać czerpni powietrza. Przepisy te mają na celu zapewnienie dostępu do jak najczystszego powietrza zewnętrznego oraz ochronę przed wpływem zanieczyszczeń i niekorzystnych warunków atmosferycznych.

Podstawowe Zasady Lokalizacji Czerpni

• Ochrona przed opadami i wiatrem: Czerpnie i wyrzutnie muszą być zabezpieczone przed bezpośrednim działaniem opadów atmosferycznych oraz silnym wiatrem. Stosuje się w tym celu specjalne konstrukcje osłonowe.
• Czyste powietrze: Lokalizacja powinna gwarantować pobieranie powietrza możliwie najczystszego i, szczególnie latem, najchłodniejszego. Należy unikać miejsc zanieczyszczonych.
• Unikanie powietrza wywiewanego: Czerpnia nie może być umieszczona w miejscu, gdzie istnieje ryzyko zaciągania powietrza wywiewanego z wyrzutni.

Lokalizacja Czerpni na Poziomie Terenu lub Ścianie

Jeżeli czerpnia znajduje się na poziomie terenu lub na ścianie dwóch najniższych kondygnacji nadziemnych, należy zachować minimalne odległości:

• 8 metrów od ulic i zgrupowania miejsc postojowych dla więcej niż 20 samochodów.
• 8 metrów od miejsc gromadzenia odpadów stałych, wywiewek kanalizacyjnych i innych źródeł zanieczyszczeń.
• Dolna krawędź otworu wlotowego czerpni musi znajdować się co najmniej 2 metry nad poziomem terenu.

Lokalizacja Czerpni na Dachu

W przypadku czerpni dachowych, przepisy określają następujące wymagania:

• Dolna krawędź otworu wlotowego musi znajdować się co najmniej 0,4 metra powyżej powierzchni dachu.
• Należy zachować odległość co najmniej 6 metrów od wywiewek kanalizacyjnych.

Gdzie Umieścić Wyrzutnię Powietrza?

Równie ważne jak umiejscowienie czerpni jest lokalizacja wyrzutni powietrza. Jej zadaniem jest bezpieczne odprowadzenie zużytego powietrza na zewnątrz budynku, bez negatywnego wpływu na otoczenie i użytkowników.

Zasady Lokalizacji Wyrzutni

• Bezpieczeństwo i ochrona zdrowia: Wyrzutnia musi być umieszczona w sposób bezpieczny, tak aby wywiewane powietrze nie zagrażało zdrowiu ludzi przebywających w budynku i jego otoczeniu.
• Ochrona budynku: Wywiewane powietrze nie może powodować szkód dla konstrukcji budynku.
• Odległości od okien i innych budynków: Przepisy precyzują minimalne odległości wyrzutni od okien i ścian sąsiednich budynków.

Wyrzutnia Ścienna – Odległości

Przy montażu wyrzutni w ścianie, należy pamiętać o następujących odległościach:

• Minimum 10 metrów od przeciwległej ściany sąsiedniego budynku z oknami.
• Minimum 8 metrów od przeciwległej ściany sąsiedniego budynku bez okien.
• Minimum 3 metry w poziomie od okien znajdujących się na tej samej ścianie.
• Minimum 2 metry powyżej lub poniżej okien znajdujących się na tej samej ścianie.
• Czerpnia powietrza na tej samej ścianie powinna znajdować się poniżej lub na tym samym poziomie co wyrzutnia, w odległości minimum 1,5 metra.

Wyrzutnia Dachowa – Odległości

Dla wyrzutni dachowych, minimalne odległości (mierzone w rzucie poziomym) wynoszą:

• 3 metry od krawędzi dachu, poniżej której znajdują się okna.
• 3 metry od najbliższej krawędzi okna w połaci dachu.
• 3 metry od najbliższej krawędzi okna w ścianie ponad dachem.

Rodzaje Czerpni Powietrza

W zależności od lokalizacji i specyfiki budynku, możemy wyróżnić trzy główne typy czerpni powietrza:

Czerpnie Terenowe

Czerpnie terenowe są często stosowane w instalacjach z gruntowym wymiennikiem ciepła (GWC). Pobierają powietrze z poziomu gruntu, co pozwala na wstępne ogrzanie powietrza zimą i schłodzenie latem, dzięki stabilnej temperaturze gruntu. Mogą być również stosowane w standardowych instalacjach wentylacyjnych.

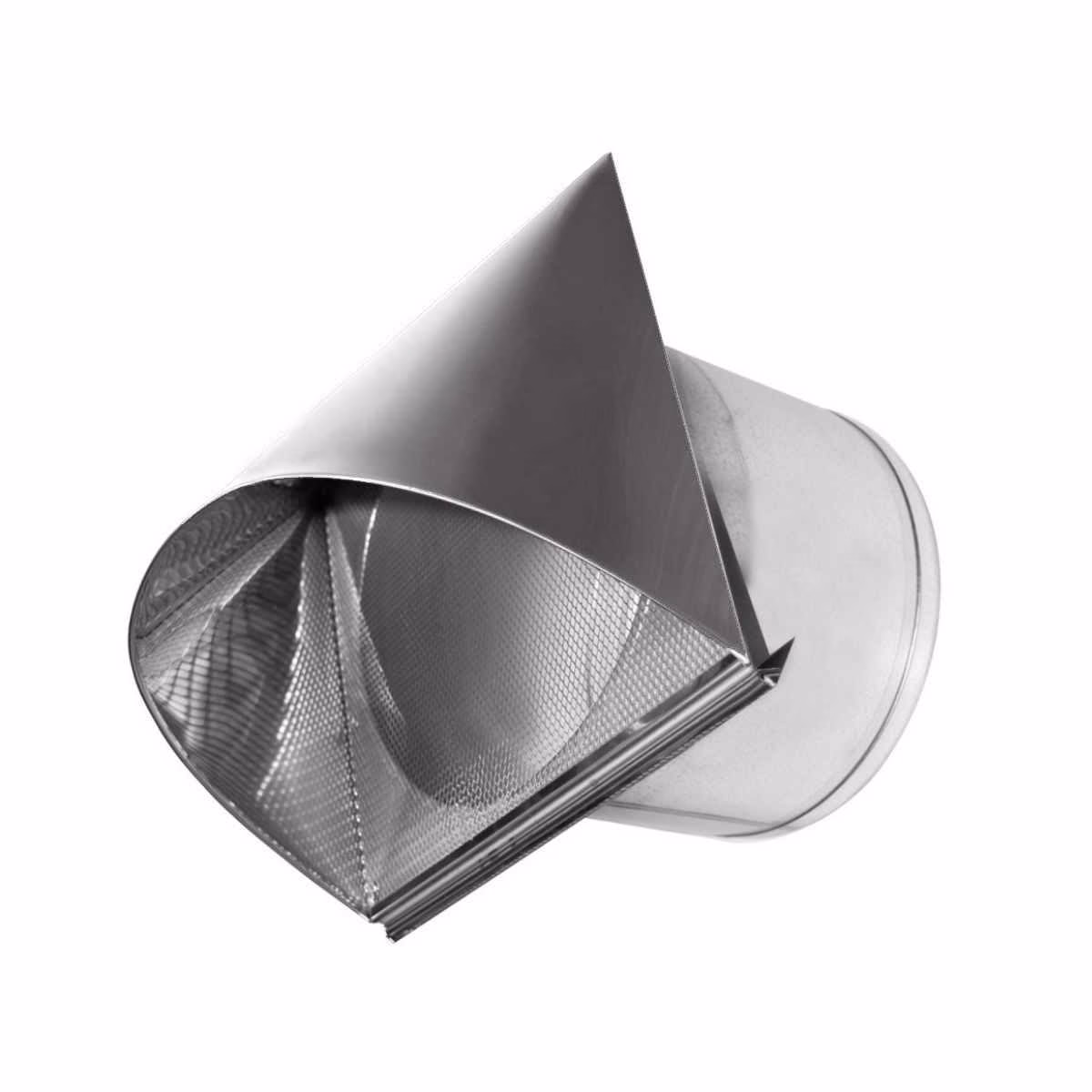

Czerpnie Ścienne

Czerpnie ścienne to najpopularniejsze rozwiązanie w budownictwie mieszkaniowym jednorodzinnym. Są łatwe w montażu i estetyczne. Wymagają jednak starannego doboru lokalizacji, aby spełnić wymagania dotyczące odległości i jakości powietrza.

Czerpnie Dachowe

Czerpnie dachowe, szczególnie te przeznaczone do dachów skośnych, stanowią nowocześniejsze i coraz popularniejsze rozwiązanie. Często pełnią funkcję dekoracyjną i mogą być mniej widoczne niż czerpnie ścienne. Wymagają jednak zabezpieczenia przed wodą opadową i odpowiedniego odprowadzenia kondensatu.

Czynniki Wpływające na Lokalizację Czerpni

Wybór miejsca na czerpnię powietrza zależy od kilku czynników:

Lokalizacja Centrali Wentylacyjnej (Rekuperatora)

Najważniejszym czynnikiem jest umiejscowienie centrali wentylacyjnej. Kanał wentylacyjny łączący czerpnię z centralą powinien być jak najkrótszy i posiadać minimalną ilość załamań. Długie i skomplikowane kanały generują większe opory przepływu powietrza i obniżają efektywność systemu.

Średnica Kanału Wentylacyjnego

Średnica kanału od czerpni dobierana jest na podstawie maksymalnego projektowanego przepływu powietrza. Standardowe średnice w budownictwie jednorodzinnym to 160-250 mm. Umiejscowienie centrali na parterze ułatwia doprowadzenie powietrza z czerpni ściennej, natomiast czerpnia dachowa może być bardziej problematyczna w takim przypadku.

Dobór Czerpni Powietrza – Aspekty Techniczne

Prawidłowy dobór czerpni to nie tylko lokalizacja, ale także parametry techniczne.

Prędkość Przepływu Powietrza

Zalecana prędkość przepływu powietrza przez czerpnię wynosi od 1,0 do 2,5 m/s. Niska prędkość minimalizuje ryzyko zasysania wody i zmniejsza straty ciśnienia. Dla obliczeń strat ciśnienia, zaleca się prędkość 2,5 m/s na powierzchni efektywnej otworu czerpni. Wyższe prędkości powodują większe straty ciśnienia.

Prędkość powietrza obliczamy ze wzoru:

v = Q/A [m/s]

gdzie:

• v – prędkość przepływu powietrza [m/s]
• Q – projektowany strumień objętości powietrza [m³/s]
• A – pole powierzchni przekroju poprzecznego kanału [m²]

Przykład: Dla czerpni SAW-POL 1000x1000mm, powierzchnia efektywna wynosi 0,64 m². Dla tej powierzchni należy sprawdzić prędkość powietrza przy założonym przepływie.

Strata Ciśnienia na Czerpni

Przy szybkich obliczeniach, można przyjąć stratę ciśnienia na czerpni w zakresie 20-40 Pa. Dokładna wartość zależy od prędkości przepływu powietrza.

Jak Dobrać Czerpnię Krok po Kroku?

1. Wyznacz maksymalny przepływ powietrza w instalacji.
2. Określ średnicę otworu czerpni przy prędkości przepływu 1,0 – 2,5 m/s.
3. Wybierz czerpnię o odpowiedniej powierzchni.
4. Sprawdź poziom mocy akustycznej czerpni.

Przykładowe średnice czerpni dla domu jednorodzinnego:

• Przepływ 300 m³/h: Zalecana średnica czerpni Ø250mm (minimalna Ø200mm).
• Przepływ 400 m³/h: Zalecana średnica czerpni Ø315mm (minimalna Ø250mm).

Ochrona Czerpni przed Czynnikami Zewnętrznymi

Aby zapewnić długotrwałą i bezproblemową pracę czerpni, należy ją odpowiednio zabezpieczyć:

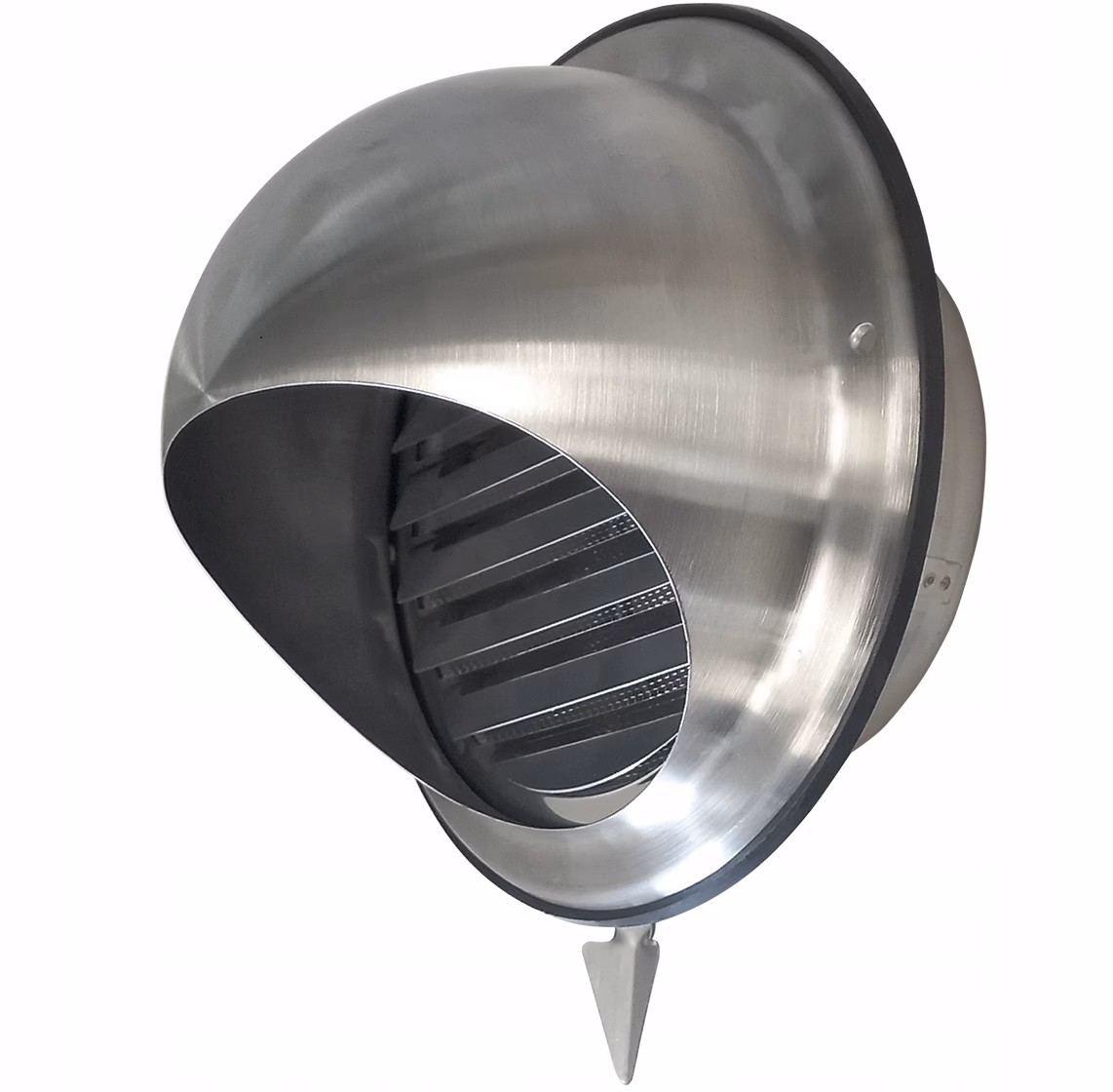

Ochrona przed Opadami Deszczu

Specjalna konstrukcja żaluzji czerpni chroni przed wnikaniem deszczu do wnętrza instalacji. Dostępne są również czerpnie z okapnikiem, zapewniające dodatkową ochronę.

Ochrona przed Ptakami i Zanieczyszczeniami

Standardowo czerpnie wyposażone są w siatkę ochronną, która uniemożliwia dostęp ptakom, gryzoniom i większym zanieczyszczeniom, takim jak liście, do wnętrza systemu wentylacyjnego.

Podsumowanie

Wybór odpowiedniego miejsca na czerpnię powietrza to inwestycja w zdrowie i komfort mieszkańców. Przestrzeganie przepisów, uwzględnienie aspektów technicznych i odpowiednia ochrona czerpni to klucz do efektywnej i niezawodnej wentylacji mechanicznej. Pamiętaj, że prawidłowo umiejscowiona czerpnia to fundament systemu, który dostarcza świeże i czyste powietrze do Twojego domu.

Pytania i Odpowiedzi (FAQ)

Jakiej średnicy powinna być czerpnia powietrza?

Średnica czerpni zależy od projektowanego przepływu powietrza. Dla domu jednorodzinnego z przepływem 300 m³/h zaleca się czerpnię o średnicy minimum 200mm, a optymalnie 250mm. Dla 400 m³/h odpowiednio 250mm i 315mm. Kalkulatory i tabele doboru czerpni są dostępne u producentów i w literaturze technicznej.

Gdzie najlepiej zamontować czerpnię powietrza w domu jednorodzinnym?

Najpopularniejsze są czerpnie ścienne ze względu na łatwość montażu. Czerpnie dachowe stają się coraz popularniejsze ze względów estetycznych. Czerpnie terenowe są stosowane głównie z GWC. Wybór zależy od lokalizacji centrali wentylacyjnej, warunków działki i preferencji estetycznych. Ważne jest przestrzeganie przepisów dotyczących odległości od zanieczyszczeń i innych elementów budynku.

Co zrobić, aby zabezpieczyć czerpnię przed deszczem?

Czerpnie powietrza standardowo wyposażone są w żaluzje chroniące przed deszczem. Dodatkowo można zastosować czerpnię z okapnikiem dla lepszej ochrony. Regularne czyszczenie czerpni z zanieczyszczeń również pomaga w odprowadzaniu wody.

Opracowano na podstawie: Rozporządzenie Ministra Infrastruktury, Wytyczne Stowarzyszenia Polska Wentylacja, Katalogi Techniczne firm SAW-POL i Alnor.
