Cyklony odpylające: Jak działają i gdzie znajdują zastosowanie?

W dzisiejszych czasach, dbałość o czystość powietrza w środowisku pracy jest niezwykle istotna, zwłaszcza w sektorze przemysłowym. Zakłady produkcyjne generują różnego rodzaju zanieczyszczenia, w tym pyły i drobne cząstki, które mogą negatywnie wpływać na zdrowie pracowników i środowisko. Jednym z efektywnych rozwiązań w walce z tym problemem są cyklony odpylające. Te proste, lecz genialne w swojej konstrukcji urządzenia, wykorzystują siłę natury do separacji zanieczyszczeń z powietrza. W tym artykule przyjrzymy się bliżej, czym są cyklony odpylające, jak działają, gdzie znajdują zastosowanie i dlaczego warto je stosować.

Co to są cyklony odpylające?

Cyklon odpylający to rodzaj mechanicznego separatora, który wykorzystuje siłę odśrodkową do oddzielania cząstek stałych, takich jak pył, trociny czy opiłki metali, ze strumienia gazu, najczęściej powietrza. Nazwa „cyklon” nawiązuje do wirującego ruchu powietrza wewnątrz urządzenia, przypominającego cyklon atmosferyczny. W praktyce, cyklon odpylający to urządzenie, które wprowadza zanieczyszczone powietrze w ruch wirowy, aby oddzielić cięższe cząstki pyłu od lżejszego powietrza. Jest to metoda suchej separacji, która nie wymaga użycia filtrów workowych czy wodnych, co czyni cyklony rozwiązaniem ekonomicznym i ekologicznym.

Jak działa cyklon odpylający?

Zasada działania cyklonu odpylającego opiera się na wykorzystaniu siły odśrodkowej. Zanieczyszczone powietrze jest wprowadzane do cyklonu w sposób styczny, co nadaje mu ruch wirowy. Wirujące powietrze porusza się spiralnie w dół, w kierunku stożkowej części cyklonu. Pod wpływem siły odśrodkowej, cięższe cząstki pyłu są odrzucane na ścianki cyklonu. Następnie, tracąc prędkość, opadają one grawitacyjnie do dolnej, stożkowej części zbiornika, gdzie są gromadzone. Oczyszczone powietrze, pozbawione większych cząstek, zmienia kierunek ruchu i unosi się ku górze, wylatując z cyklonu przez centralnie umieszczony wylot.

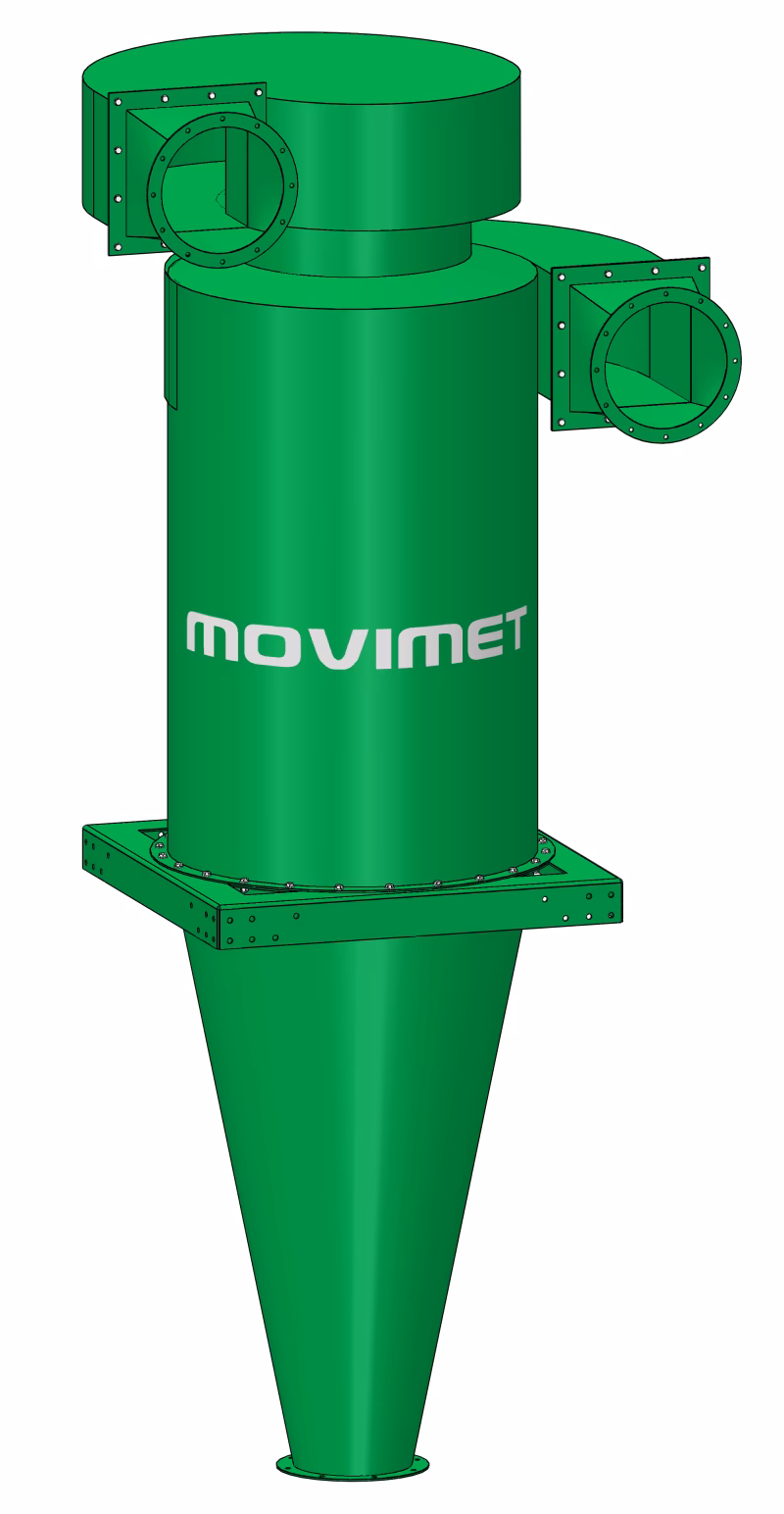

Standardowy cyklon odpylający składa się z kilku kluczowych elementów:

• Wlot powietrza zanieczyszczonego: Zazwyczaj umieszczony w górnej części cyklonu, wprowadza strumień zanieczyszczonego powietrza w ruch wirowy.
• Część cylindryczna: Główna część cyklonu, gdzie następuje wstępna separacja większych cząstek.
• Część stożkowa: Dolna, zwężająca się część cyklonu, która kieruje oddzielone cząstki pyłu do zbiornika. Stożkowy kształt pomaga w koncentracji i usuwaniu pyłu.
• Wylot powietrza oczyszczonego: Centralnie umieszczony w górnej części cyklonu, odprowadza oczyszczone powietrze.

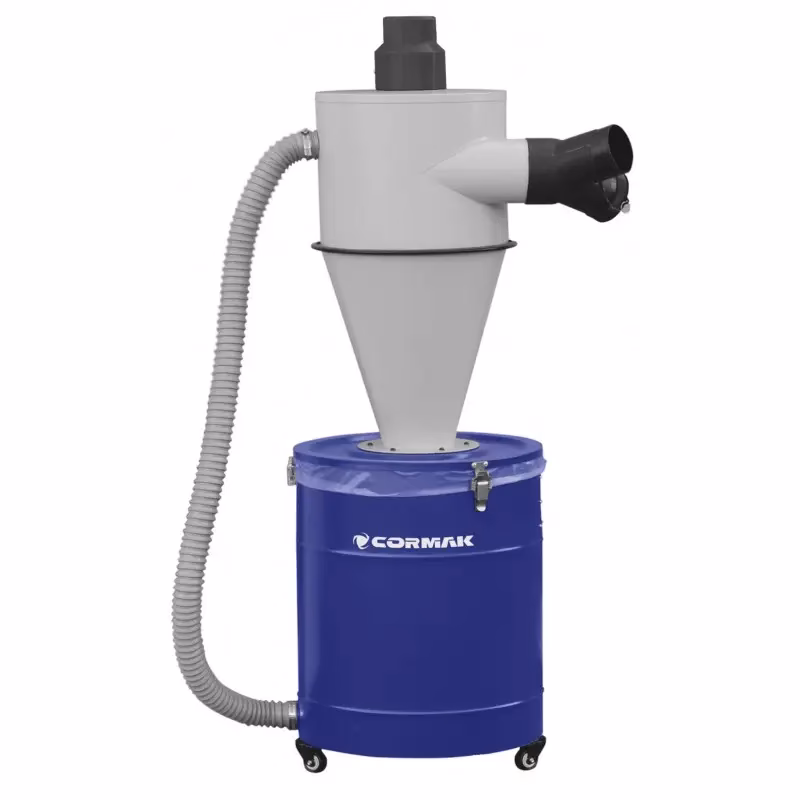

• Zbiornik na pył: Dolna część cyklonu, gdzie gromadzi się oddzielony pył. Może być wyposażony w różnego rodzaju systemy odbioru pyłu, np. zawory obrotowe, kontenery, worki Big-Bag.

Zastosowania cyklonów odpylających

Cyklony odpylające znajdują szerokie zastosowanie w różnorodnych branżach przemysłowych, gdzie generowane są pyły i inne zanieczyszczenia. Ich uniwersalność i efektywność sprawiają, że są one chętnie wykorzystywane jako podstawowe lub wstępne urządzenia odpylające. Do najczęstszych zastosowań należą:

• Przemysł drzewny i meblarski: Odpylanie trocin, pyłów drzewnych powstających podczas obróbki drewna. Cyklony są kluczowe w utrzymaniu czystości w stolarniach i fabrykach mebli, chroniąc pracowników przed wdychaniem szkodliwych pyłów.
• Przemysł metalurgiczny: Odpylanie pyłów metalicznych, opiłków, cząstek powstających podczas szlifowania, cięcia i spawania metali. Cyklony pomagają w redukcji emisji pyłów metalicznych do atmosfery i poprawiają jakość powietrza w halach produkcyjnych.
• Przemysł chemiczny: Odpylanie pyłów chemicznych, proszków, granulatów. W przemyśle chemicznym cyklony mogą być wykorzystywane do separacji produktów i odpadów, a także do ochrony środowiska przed emisją szkodliwych substancji.
• Przemysł cementowy i ceramiczny: Odpylanie pyłów cementowych, ceramicznych, kruszyw. W tych branżach cyklony pomagają w odzyskiwaniu surowców i redukcji emisji pyłów do powietrza.
• Przemysł spożywczy: Odpylanie pyłów zbożowych, mąki, cukru, przypraw. W przemyśle spożywczym cyklony są stosowane w procesach produkcyjnych, np. przy mieleniu zbóż, suszeniu produktów, pakowaniu.
• Energetyka: Odpylanie popiołów lotnych z kotłów, pyłów węglowych. W elektrowniach i ciepłowniach cyklony pomagają w redukcji emisji pyłów i poprawie efektywności spalania.

Zalety stosowania cyklonów odpylających

Wykorzystanie cyklonów odpylających niesie ze sobą szereg korzyści, które przemawiają za ich popularnością w przemyśle:

• Wysoka wydajność odpylania: Cyklony są bardzo skuteczne w separacji większych i średnich cząstek pyłu, osiągając skuteczność odpylania nawet do 99% dla cząstek powyżej 10-20 mikrometrów.
• Prosta konstrukcja i niezawodność: Budowa cyklonu jest stosunkowo prosta, co przekłada się na jego niezawodność i długą żywotność. Brak ruchomych części minimalizuje ryzyko awarii i obniża koszty eksploatacji.
• Niskie koszty eksploatacji: Cyklony nie wymagają użycia materiałów filtracyjnych, co eliminuje koszty ich wymiany i utylizacji. Koszty energii elektrycznej są również stosunkowo niskie, gdyż cyklon wykorzystuje energię przepływającego powietrza.
• Łatwość obsługi i konserwacji: Cyklony są łatwe w obsłudze i konserwacji. Regularne opróżnianie zbiornika na pył to podstawowa czynność konserwacyjna.
• Możliwość pracy w wysokich temperaturach: Cyklony mogą pracować w wysokich temperaturach, co czyni je odpowiednimi do zastosowań w przemyśle metalurgicznym, energetycznym i innych gałęziach przemysłu, gdzie występują gorące gazy.
• Brak zużycia materiałów filtracyjnych: W przeciwieństwie do filtrów workowych czy patronowych, cyklony nie generują odpadów w postaci zużytych materiałów filtracyjnych.
• Możliwość odzysku materiału: W niektórych procesach przemysłowych, oddzielony pył może być cennym surowcem, który można odzyskać i ponownie wykorzystać.

Jak wybrać odpylacz cyklonowy?

Wybór odpowiedniego odpylacza cyklonowego jest kluczowy dla zapewnienia skutecznego i efektywnego oczyszczania powietrza w zakładzie przemysłowym. Należy wziąć pod uwagę kilka istotnych czynników:

• Wydajność przepływu powietrza: Należy dobrać cyklon o odpowiedniej przepustowości, dostosowanej do ilości zanieczyszczonego powietrza, które ma być oczyszczane. Wydajność cyklonu powinna być wystarczająca, aby skutecznie obsłużyć proces produkcyjny.
• Skuteczność odpylania: Wymagana skuteczność odpylania zależy od rodzaju i wielkości cząstek pyłu. Cyklony są najbardziej efektywne w separacji większych cząstek. Jeśli wymagane jest usuwanie drobniejszych frakcji pyłu, cyklon może być stosowany jako pre-separator przed filtrem dokładniejszego oczyszczania.
• Rodzaj zanieczyszczeń: Charakterystyka pyłu, taka jak gęstość, kształt cząstek, właściwości chemiczne, ma wpływ na skuteczność odpylania. Należy uwzględnić rodzaj pyłu przy wyborze konstrukcji cyklonu.
• Wielkość i przestrzeń dostępna: Wymiary cyklonu muszą być dostosowane do dostępnej przestrzeni w zakładzie. Należy uwzględnić zarówno wymiary samego urządzenia, jak i przestrzeń potrzebną do jego obsługi i konserwacji.
• Materiał wykonania: Materiał, z którego wykonany jest cyklon, powinien być odporny na korozję i uszkodzenia mechaniczne, zwłaszcza jeśli cyklon ma pracować w trudnych warunkach przemysłowych lub z agresywnymi chemicznie pyłami. Najczęściej cyklony wykonuje się ze stali węglowej lub stali nierdzewnej.
• System odbioru pyłu: Należy wybrać odpowiedni system odbioru pyłu, dostosowany do ilości i charakterystyki gromadzonego pyłu. Dostępne są różne rozwiązania, takie jak zawory obrotowe, kontenery, worki Big-Bag, systemy pneumatycznego transportu pyłu.

Przed podjęciem decyzji o wyborze odpylacza cyklonowego, warto skonsultować się z ekspertem w dziedzinie oczyszczania powietrza, który pomoże dobrać optymalne rozwiązanie, dostosowane do specyficznych potrzeb danego zakładu przemysłowego.

Cyklony odpylające jako pre-separatory

Często cyklony odpylające stosowane są jako pre-separatory, czyli urządzenia wstępnego oczyszczania powietrza, umieszczone przed filtrami dokładniejszego oczyszczania, takimi jak filtry workowe, patronowe czy elektrofiltry. Zastosowanie cyklonu jako pre-separatora ma wiele zalet:

• Ochrona filtrów dokładnego oczyszczania: Cyklon usuwa większe i cięższe cząstki pyłu, odciążając filtry dokładnego oczyszczania. Dzięki temu filtry pracują w mniej obciążających warunkach, co przedłuża ich żywotność i zmniejsza częstotliwość wymiany.
• Zwiększenie skuteczności systemu odpylania: Połączenie cyklonu z filtrem dokładnego oczyszczania pozwala na osiągnięcie wysokiej skuteczności odpylania, zarówno dla większych, jak i drobniejszych frakcji pyłu.
• Redukcja kosztów eksploatacji: Przedłużenie żywotności filtrów dokładnego oczyszczania oraz mniejsze zużycie energii elektrycznej w całym systemie odpylania przekłada się na redukcję kosztów eksploatacji.
• Poprawa efektywności procesu produkcyjnego: Skuteczne odpylanie powietrza przyczynia się do poprawy warunków pracy, zmniejszenia awaryjności maszyn i urządzeń, co w efekcie prowadzi do zwiększenia efektywności procesu produkcyjnego.

Często zadawane pytania (FAQ)

Czy cyklon odpylający jest skuteczny w usuwaniu drobnego pyłu?

Cyklony są najbardziej skuteczne w usuwaniu większych i średnich cząstek pyłu (powyżej 10-20 mikrometrów). Dla drobniejszego pyłu, skuteczność cyklonu jest niższa. W przypadku konieczności usuwania drobnego pyłu, cyklon może być stosowany jako pre-separator przed filtrem dokładniejszego oczyszczania.

Jak często należy opróżniać zbiornik na pył w cyklonie?

Częstotliwość opróżniania zbiornika na pył zależy od ilości generowanego pyłu i pojemności zbiornika. W zakładach o dużej produkcji pyłu, zbiornik może wymagać opróżniania nawet codziennie. W mniejszych zakładach, opróżnianie może być rzadsze, np. raz na tydzień lub miesiąc. Ważne jest regularne monitorowanie poziomu pyłu w zbiorniku i opróżnianie go przed przepełnieniem.

Czy cyklon odpylający jest głośny?

Cyklony odpylające zazwyczaj nie generują dużego hałasu. Poziom hałasu zależy od prędkości przepływu powietrza i konstrukcji cyklonu. W niektórych przypadkach, szczególnie przy dużych przepływach powietrza, cyklon może generować pewien hałas. Można zastosować rozwiązania tłumiące hałas, jeśli jest to konieczne.

Czy cyklon odpylający wymaga zasilania elektrycznego?

Standardowy cyklon odpylający nie wymaga zasilania elektrycznego do samego procesu separacji pyłu. Wykorzystuje on energię przepływającego powietrza. Zasilanie elektryczne może być wymagane dla dodatkowych elementów, takich jak wentylator ssący, system odbioru pyłu (np. zawór obrotowy, przenośnik ślimakowy) lub system sterowania i monitoringu.

Jakie są koszty zakupu i instalacji cyklonu odpylającego?

Koszty zakupu i instalacji cyklonu odpylającego zależą od wielu czynników, takich jak wielkość cyklonu, wydajność, materiał wykonania, wyposażenie dodatkowe, koszty transportu i montażu. W porównaniu z bardziej zaawansowanymi systemami odpylania, cyklony są zazwyczaj stosunkowo niedrogim rozwiązaniem. Inwestycja w cyklon odpylający zwraca się poprzez redukcję kosztów eksploatacji, poprawę warunków pracy i ochronę środowiska.

Podsumowanie

Cyklony odpylające to proste, wydajne i ekonomiczne urządzenia do oczyszczania powietrza z pyłów i innych zanieczyszczeń w przemyśle. Wykorzystując siłę odśrodkową, skutecznie separują większe i średnie cząstki pyłu, chroniąc zdrowie pracowników, środowisko i poprawiając efektywność procesów produkcyjnych. Ich uniwersalność, niezawodność i niskie koszty eksploatacji czynią je popularnym wyborem w wielu gałęziach przemysłu. Wybierając odpowiedni cyklon odpylający i stosując go jako samodzielne urządzenie lub pre-separator, zakłady przemysłowe mogą skutecznie dbać o czystość powietrza i spełniać wymagania dotyczące ochrony środowiska i bezpieczeństwa pracy.
