Rozdzielacz do Podłogówki: Jaki Rozmiar i Ile Obiegów?

Ogrzewanie podłogowe to komfort i oszczędność energii, ale kluczem do sukcesu jest odpowiednio dobrany i zainstalowany rozdzielacz podłogowy. To on odpowiada za prawidłowy rozdział ciepła w Twoim domu, zapewniając przyjemne ciepło w każdym pomieszczeniu. Wybór odpowiedniego rozdzielacza może wydawać się skomplikowany, ale z naszym poradnikiem krok po kroku, zrozumiesz wszystkie aspekty i podejmiesz najlepszą decyzję.

Czym jest Rozdzielacz do Ogrzewania Podłogowego i Jaką Pełni Funkcję?

Rozdzielacz podłogowy to serce instalacji ogrzewania podłogowego. Jego głównym zadaniem jest równomierne rozprowadzanie ciepłej wody z kotła lub innego źródła ciepła do poszczególnych pętli grzewczych, które znajdują się pod podłogą w różnych pomieszczeniach. Dzięki rozdzielaczowi, każde pomieszczenie może otrzymywać odpowiednią ilość ciepła, co pozwala na indywidualną regulację temperatury i oszczędne gospodarowanie energią.

Wyobraź sobie rozdzielacz jako węzeł komunikacyjny dla ciepłej wody. Woda wpływa do niego z źródła ciepła, a następnie jest rozdzielana na wiele „dróg” – pętli ogrzewania podłogowego. Każda z tych dróg prowadzi do konkretnego pomieszczenia lub strefy grzewczej. Rozdzielacz umożliwia kontrolę przepływu wody w każdej pętli, co jest kluczowe dla efektywnego i komfortowego ogrzewania.

Rodzaje Rozdzielaczy Podłogowych – Który Wybrać?

Na rynku dostępne są różne rodzaje rozdzielaczy, dostosowane do specyficznych potrzeb instalacji. Wyróżniamy:

• Rozdzielacze Grzejnikowe: Proste konstrukcje, zazwyczaj z jedną belką, przeznaczone do tradycyjnych instalacji grzejnikowych. Nie nadają się do ogrzewania podłogowego.
• Rozdzielacze do Ogrzewania Płaszczyznowego (Podłogowego): Wyposażone w dodatkowe elementy, niezbędne do prawidłowego działania ogrzewania podłogowego, takie jak przepływomierze, zawory termostatyczne i odpowietrzniki. To one są przedmiotem naszego zainteresowania.
• Rozdzielacze Hybrydowe: Uniwersalne rozwiązanie, łączące funkcje rozdzielacza grzejnikowego i podłogowego. Składają się z dwóch belek – jedna obsługuje grzejniki, druga ogrzewanie podłogowe.

W kontekście ogrzewania podłogowego, rozdzielacze do ogrzewania płaszczyznowego są jedynym właściwym wyborem.

Materiał Wykonania Rozdzielacza – Stal, Mosiądz czy Tworzywo Sztuczne?

Rozdzielacze podłogowe produkowane są z różnych materiałów, każdy z nich ma swoje zalety i wady:

• Rozdzielacze z Tworzyw Sztucznych (Poliamidowe): Lekkie, odporne na korozję i stosunkowo tanie. Dobrze sprawdzają się w instalacjach z wodą o niskiej temperaturze. Przykładem może być Rozdzielacz ProCalida EF1 z poliamidu.
• Rozdzielacze Stalowe (Nierdzewne): Bardzo wytrzymałe i odporne na wysokie ciśnienie. Popularne ze względu na swoją trwałość.
• Rozdzielacze Mosiężne: Charakteryzują się wysoką odpornością na korozję i długowiecznością. Często wybierane do bardziej wymagających instalacji. Przykładem jest Diamond Wielopunktowy rozdzielacz z mosiądzu lub Komplet rozdzielacza z mosiądzu do ogrzewania podłogowego Afriso.

Wybór materiału wykonania rozdzielacza jest mniej istotny niż jego wyposażenie. Najważniejsze są funkcjonalność i trwałość, a nie sam materiał. Zarówno stalowe, jak i mosiężne rozdzielacze, a nawet te wykonane z tworzyw sztucznych, mogą być dobrym wyborem, o ile posiadają niezbędne elementy.

Wyposażenie Rozdzielacza Podłogowego – Co Jest Niezbędne?

Wyposażenie rozdzielacza ma kluczowe znaczenie dla jego prawidłowego działania. Podstawowy rozdzielacz powinien zawierać:

• Zawory Odcinające: Umożliwiają zamknięcie przepływu wody do konkretnej pętli grzewczej, co jest przydatne podczas prac serwisowych lub w przypadku awarii w danym pomieszczeniu.
• Przepływomierze: Pozwalają na precyzyjne ustawienie i kontrolę przepływu wody w każdej pętli grzewczej. Dzięki nim można zrównoważyć hydraulicznie całą instalację i zapewnić równomierny rozkład ciepła.
• Zawory Odpowietrzające: Usuwają nadmiar powietrza z instalacji. Powietrze w rurach może powodować hałas, obniżać wydajność ogrzewania, a nawet prowadzić do korozji.
• Zawory Spustowo-Napełniające: Ułatwiają napełnianie i opróżnianie instalacji podczas uruchamiania, konserwacji lub napraw.
• Zawory Kulowe: Dodatkowe zawory odcinające, zwiększające elastyczność i bezpieczeństwo instalacji.
• Liczba Obwodów: Rozdzielacz musi mieć odpowiednią liczbę obwodów zasilających i powrotnych, dostosowaną do liczby pętli grzewczych w instalacji.

Opcjonalnie, rozdzielacze mogą być wyposażone w:

• Zawory Termostatyczne: Umożliwiają automatyczną regulację temperatury w poszczególnych pętlach, często z możliwością podłączenia siłowników termoelektrycznych do sterowania strefowego.
• Termometry: Pozwalają na wizualną kontrolę temperatury wody zasilającej i powrotnej.

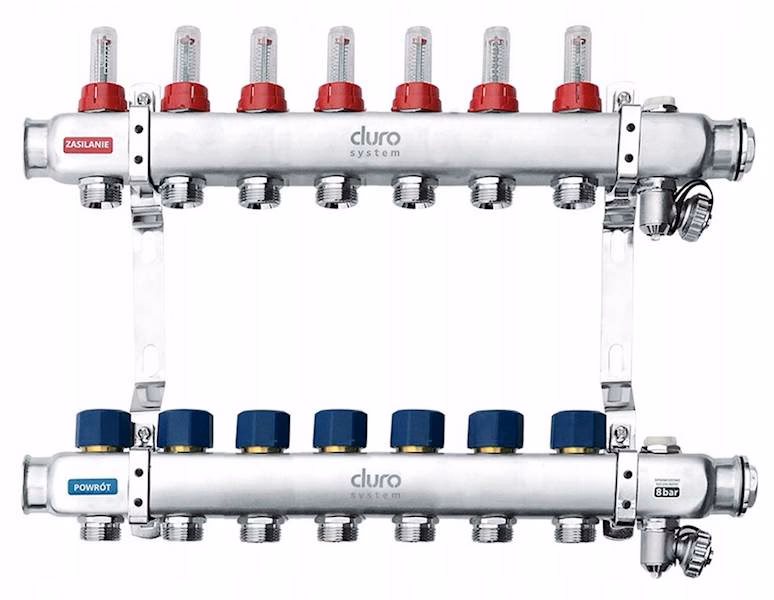

Rozmiar Rozdzielacza – Średnica Belek i Liczba Obiegów

Rozmiar rozdzielacza określa się na podstawie średnicy belek. Do domów jednorodzinnych najczęściej stosuje się rozdzielacze o średnicy ¼ cala lub ¾ cala. W większych budynkach, obiektach komercyjnych lub przy ogrzewaniu zewnętrznym, stosuje się rozdzielacze o większych średnicach, np. 1 cal, 1¼ cala, 1½ cala, a nawet 2 cale.

Drugim aspektem rozmiaru jest liczba obiegów, czyli liczba pętli grzewczych, które można podłączyć do rozdzielacza. Rozdzielacze dostępne są z różną liczbą obiegów, zazwyczaj od 2 do 12, a nawet więcej. Wybierając rozdzielacz, należy upewnić się, że liczba obiegów jest wystarczająca do obsługi wszystkich pętli grzewczych w instalacji.

Gdzie Zamontować Rozdzielacz Podłogowy? Lokalizacja i Montaż

Najlepszym miejscem na montaż rozdzielacza jest szafka rozdzielaczowa. Najczęściej stosuje się szafki natynkowe, które są łatwe w montażu i dostępne. Rzadziej wykorzystuje się szafki podtynkowe, które są bardziej estetyczne, ale wymagają większych prac przygotowawczych.

Rozdzielacz powinien być umieszczony jak najbliżej ogrzewanych pomieszczeń, aby zminimalizować straty ciepła na odcinkach rur prowadzących do i od rozdzielacza. Zaleca się montaż rozdzielacza na wysokości około 40-50 cm nad poziomem podłogi, co ułatwia odpowietrzanie instalacji.

Podczas montażu rozdzielacza należy zwrócić uwagę na:

• Dostępność: Rozdzielacz powinien być łatwo dostępny w celu konserwacji, regulacji i ewentualnych napraw.
• Odprowadzenie Skroplin: W przypadku rozdzielaczy z zaworem mieszającym, należy zapewnić odprowadzenie skroplin.
• Wentylację: Szafka rozdzielaczowa powinna być wentylowana, aby zapobiec kondensacji wilgoci.

Ile m² Ogrzewania Podłogowego na Jeden Rozdzielacz? Liczba Rozdzielaczy a Powierzchnia

Odpowiedź na pytanie, ile m² ogrzewania podłogowego przypada na jeden rozdzielacz, nie jest jednoznaczna. Zależy to od wielu czynników, takich jak:

• Powierzchnia Użytkowa: Zasadą jest, że na każde 100 m² powierzchni użytkowej przewiduje się od jednego do dwóch rozdzielaczy, średnio 1,5 rozdzielacza na 100 m².
• Układ Pomieszczeń: W domach z wieloma małymi pomieszczeniami, może być potrzebne więcej rozdzielaczy, aby zapewnić równomierne ogrzewanie w każdym z nich.
• Izolacja Budynku: W budynkach słabo izolowanych, straty ciepła są większe, co może wymagać zastosowania większej liczby pętli grzewczych i rozdzielaczy.
• Materiały Budowlane: Rodzaj materiałów budowlanych i wykończeniowych podłogi wpływa na przewodność cieplną i zapotrzebowanie na ciepło.

Orientacyjnie, dla domów jednorodzinnych, można przyjąć, że jeden rozdzielacz obsługuje od 50 do 150 m² ogrzewanej powierzchni.

Aby dokładniej określić liczbę rozdzielaczy, można posłużyć się poniższą tabelą:

Pamiętaj, że te wartości są orientacyjne i najlepiej skonsultować się z projektantem instalacji HVAC, który uwzględni specyfikę Twojego domu i dobierze odpowiednią liczbę rozdzielaczy.

Konfiguracje Rozdzielaczy – Liczba Zaworów a Wielkość Powierzchni

Rozdzielacze różnią się liczbą zaworów, co wpływa na liczbę obsługiwanych pętli grzewczych. Najczęściej spotykane konfiguracje to:

• Rozdzielacz 4-zaworowy: Idealny do małych mieszkań, apartamentów lub pojedynczych pomieszczeń o powierzchni do 100 m².
• Rozdzielacz 8-zaworowy: Dobry wybór do większych domów, powyżej 150 m², zapewniający optymalne rozprowadzenie ciepła.
• Rozdzielacz 12-zaworowy: Stosowany w dużych obiektach komercyjnych lub bardzo dużych domach, gdzie wymagana jest precyzyjna kontrola temperatury w wielu strefach.

Wybór konfiguracji zależy od liczby pętli grzewczych potrzebnych do ogrzania danej powierzchni. Należy pamiętać, że zbyt mała liczba zaworów uniemożliwi podłączenie wszystkich pętli, a zbyt duża – może być nieekonomiczna.

Jak Obliczyć Liczbę Rozdzielaczy do Ogrzewania Podłogowego – Krok po Kroku

Obliczenie liczby rozdzielaczy do ogrzewania podłogowego wymaga uwzględnienia kilku kroków:

1. Określ Powierzchnię Ogrzewaną: Zsumuj powierzchnię wszystkich pomieszczeń, w których planujesz ogrzewanie podłogowe.
2. Podziel Powierzchnię na Strefy Grzewcze: Podziel dom na strefy grzewcze, uwzględniając pomieszczenia o podobnych potrzebach cieplnych (np. strefa dzienna, strefa nocna, łazienki).
3. Oblicz Liczbę Pętli Grzewczych dla Każdej Strefy: Dla każdej strefy oblicz liczbę pętli grzewczych, biorąc pod uwagę powierzchnię, rodzaj podłogi, izolację i rozstaw rur (zazwyczaj 5-10 m rury na 1 m²). Pamiętaj, że długość jednej pętli nie powinna przekraczać 100-120 metrów.
4. Dobierz Rozdzielacze: Na podstawie liczby pętli w każdej strefie, dobierz rozdzielacze o odpowiedniej liczbie obiegów. Zaleca się, aby jeden rozdzielacz obsługiwał maksymalnie 8-10 pętli.
5. Sprawdź Sumaryczną Wydajność Rozdzielaczy: Upewnij się, że sumaryczna wydajność dobranych rozdzielaczy jest wystarczająca do pokrycia zapotrzebowania na ciepło całej instalacji.

Przykład: Dla domu o powierzchni 150 m², podzielonego na dwie strefy (strefa dzienna 100 m², strefa nocna 50 m²), przy założeniu, że na 100 m² przypada około 10 pętli, potrzebujemy:

• Strefa dzienna (100 m²): 10 pętli – 1 rozdzielacz 10-obiegowy lub 2 rozdzielacze 6-obiegowe.
• Strefa nocna (50 m²): 5 pętli – 1 rozdzielacz 6-obiegowy.

W sumie, dla tego przykładu, potrzebujemy 2-3 rozdzielaczy.

Rodzaje Rozdzielaczy ze Względu na Funkcjonalność

Oprócz podstawowych typów, rozdzielacze można podzielić ze względu na funkcjonalność:

• Rozdzielacze Bez Zaworu Mieszającego: Najprostsze i najtańsze rozdzielacze, przeznaczone do instalacji, gdzie temperatura wody zasilającej jest odpowiednio niska i nie wymaga regulacji.
• Rozdzielacze z Zaworem Mieszającym: Umożliwiają regulację temperatury wody zasilającej, mieszając wodę gorącą z zasilania z chłodniejszą wodą powrotną. Niezbędne w instalacjach z kotłami gazowymi lub pompami ciepła, które dostarczają wodę o wyższej temperaturze.
• Rozdzielacze Automatyczne: Wyposażone w automatykę, która steruje pracą rozdzielacza i reguluje temperaturę w poszczególnych strefach w zależności od ustawień termostatów pokojowych. Zapewniają maksymalny komfort i oszczędność energii.
• Rozdzielacze ze Zintegrowanym Systemem Odpowietrzania: Posiadają wbudowane automatyczne odpowietrzniki, które samoczynnie usuwają powietrze z instalacji.

Wskazówki Dotyczące Instalacji Rozdzielacza Podłogowego

Instalacja rozdzielacza podłogowego wymaga staranności i przestrzegania kilku zasad:

• Zleć Montaż Specjaliście: Instalację ogrzewania podłogowego, w tym rozdzielacza, najlepiej powierzyć wykwalifikowanemu instalatorowi HVAC.
• Sprawdź Szczelność Instalacji: Po zamontowaniu rozdzielacza i podłączeniu rur, należy przeprowadzić próbę ciśnieniową, aby sprawdzić szczelność instalacji.
• Odpowietrz Instalację: Przed uruchomieniem ogrzewania, należy dokładnie odpowietrzyć całą instalację, w tym rozdzielacz.
• Zrównoważ Hydraulicznie Instalację: Za pomocą przepływomierzy, należy ustawić prawidłowy przepływ wody w każdej pętli grzewczej, aby zapewnić równomierny rozkład ciepła.
• Regularnie Kontroluj i Konserwuj Rozdzielacz: Sprawdzaj ciśnienie w instalacji, odpowietrzaj rozdzielacz w razie potrzeby i regularnie kontroluj stan wszystkich elementów.

Podsumowanie – Wybór Rozdzielacza to Klucz do Komfortu

Wybór odpowiedniego rozdzielacza do ogrzewania podłogowego to inwestycja w komfort cieplny i oszczędność energii w Twoim domu. Zrozumienie rodzajów rozdzielaczy, ich wyposażenia, rozmiarów i sposobu obliczania potrzebnej ilości, pozwoli Ci podjąć świadomą decyzję i cieszyć się przyjemnym ciepłem podłogi przez długie lata.

Najczęściej Zadawane Pytania (FAQ)

Jaki rozmiar rozdzielacza do podłogówki wybrać?

Do domów jednorodzinnych najczęściej wystarczają rozdzielacze o średnicy ¼ cala lub ¾ cala. Rozmiar zależy od powierzchni ogrzewanej i liczby pętli.

Ile rozdzielaczy potrzebuję do ogrzewania podłogowego?

Orientacyjnie, 1-2 rozdzielacze na 100 m² powierzchni użytkowej. Dokładna liczba zależy od układu pomieszczeń, izolacji i liczby pętli grzewczych.

Gdzie zamontować rozdzielacz podłogowy?

Najlepiej w szafce rozdzielaczowej, natynkowej lub podtynkowej, jak najbliżej ogrzewanych pomieszczeń, na wysokości 40-50 cm nad podłogą.

Czy rozdzielacz z tworzywa sztucznego jest wystarczająco trwały?

Tak, rozdzielacze z tworzyw sztucznych (poliamidowe) są odporne na korozję i mogą być trwałe, szczególnie w instalacjach niskotemperaturowych. Ważniejsze jest wyposażenie rozdzielacza niż sam materiał.

Co to są przepływomierze w rozdzielaczu i do czego służą?

Przepływomierze to wskaźniki przepływu, które pozwalają na precyzyjne ustawienie i kontrolę przepływu wody w każdej pętli grzewczej. Umożliwiają zrównoważenie hydrauliczne instalacji.
