W dzisiejszych czasach, kiedy efektywność energetyczna i komfort cieplny są priorytetami, systemy ogrzewania stają się coraz bardziej zaawansowane. Jednym z kluczowych elementów nowoczesnych instalacji grzewczych są zawory CT/VT. Ale czym dokładnie jest ogrzewanie CT/VT i dlaczego powinieneś się nim zainteresować? W tym artykule odpowiemy na te pytania, zgłębiając zasadę działania tych zaworów, ich zastosowanie oraz korzyści płynące z ich wykorzystania.
Dlaczego warto zrozumieć zasadę działania zaworów CT/VT?
Zrozumienie zasad działania zaworów CT/VT jest niezwykle ważne, szczególnie w kontekście większych systemów grzewczych. Zawory te pełnią kluczową rolę w dostarczaniu wody o odpowiedniej temperaturze z kotła do różnych urządzeń grzewczych, takich jak zasobniki ciepłej wody użytkowej (bojlery) i obwody grzewcze (odbiorniki ciepła). Wyobraź sobie, że kocioł może wytwarzać wodę o jednej, określonej temperaturze na obwodzie pierwotnym. Ta temperatura musi być wystarczająco wysoka, aby zaspokoić potrzeby wszystkich odbiorników ciepła. Zawory CT/VT umożliwiają obniżenie temperatury wody kotłowej dla obwodów grzewczych, które nie wymagają tak wysokiej temperatury, na przykład dla grzejników w pomieszczeniach mieszkalnych.
Dodatkowo, nowoczesne zawory CT/VT, sterowane za pomocą systemów BMS (Building Management System), przyczyniają się do znacznych oszczędności energii. System BMS może precyzyjnie regulować pracę zaworów, optymalizując zużycie energii i minimalizując koszty ogrzewania. Należy jednak pamiętać, że nie wszystkie systemy BMS oferują taką funkcjonalność, dlatego wybór odpowiedniego systemu sterowania jest kluczowy.
Jak działają zawory CT/VT?
Zawory CT (Constant Temperature - Stała Temperatura) i VT (Variable Temperature - Zmienna Temperatura) służą do utrzymywania zadanej temperatury w obwodzie pierwotnym systemu grzewczego opartego na wodzie. W tego typu systemach temperatura wody w rurze zasilającej kocioł może ulegać znacznym wahaniom z powodu zapotrzebowania na ciepło z różnych obwodów grzewczych, takich jak bojlery ciepłej wody użytkowej czy obwody centralnego ogrzewania.

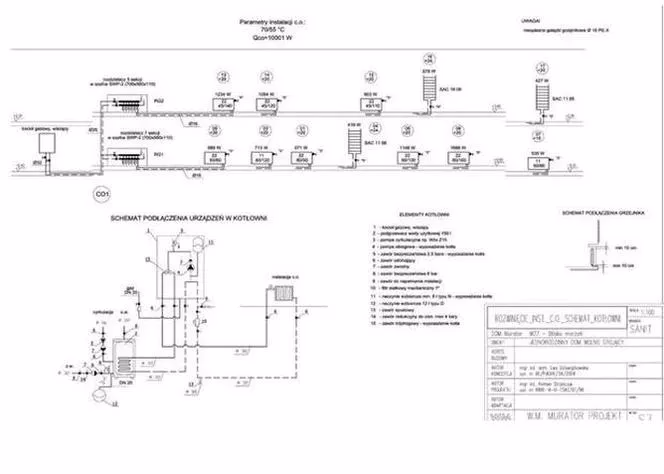

Spójrzmy na schemat prostego systemu grzewczego z kotłem. Załóżmy, że kocioł ustawiony jest na temperaturę zasilania 75°C, aby szybko nagrzać bojler ciepłej wody użytkowej. Problem pojawia się, gdy ta sama woda o temperaturze 75°C ma być dostarczona do systemu centralnego ogrzewania, na przykład do grzejników wentylatorowych. Temperatura 75°C może być zbyt wysoka dla komfortowego ogrzewania pomieszczeń mieszkalnych.
Efekt jest taki, że obwód pierwotny o temperaturze 75°C będzie dostarczał gorące powietrze o temperaturze około 75°C. Gdy temperatura w pomieszczeniu osiągnie zadaną wartość, dopływ gorącego powietrza zostanie przerwany. Następnie, gdy temperatura w pomieszczeniu spadnie poniżej zadanej wartości, nastąpi kolejny „wybuch” gorącego powietrza o temperaturze 75°C z grzejnika wentylatorowego. Taki sposób ogrzewania może powodować dyskomfort, a nawet nudności u osób przebywających w pomieszczeniu z powodu gwałtownych zmian temperatury.
Aby rozwiązać ten problem, na rurze zasilającej kocioł, tuż za pompą centralnego ogrzewania, instaluje się zawór suwakowy (slipper valve). Otwarcie zaworu powoduje przepływ części wody do obwodu grzewczego, podczas gdy reszta wody wraca do kotła (tzw. „bypass”).
Zawory CT i VT składają się z korpusu zaworu i głowicy siłownika, która jest montowana na korpusie zaworu w miejsce czerwonej dźwigni. Sterowanie siłownikiem odbywa się zazwyczaj za pomocą systemu HeatingSave lub innego systemu BMS.
Różnice między zaworami CT i VT
Kluczowym aspektem jest zrozumienie, że zawory CT i VT to fizycznie te same urządzenia. Różnica polega jedynie na sposobie ich logicznego wykorzystania, czyli w oprogramowaniu systemu sterowania. W trybie CT (Stała Temperatura), system sterowania dąży do utrzymania stałej temperatury wyjściowej dla danego obwodu hydraulicznego ogrzewania przez cały czas jego pracy. W trybie VT (Zmienna Temperatura), system sterowania utrzymuje różne temperatury wyjściowe dla danego obwodu hydraulicznego ogrzewania, w zależności od ustawionego harmonogramu grzewczego i aktualnych warunków.
Historycznie, zawory CT/VT mogły być fizycznie różnymi urządzeniami, ponieważ często były dostarczane z własnym, często mechanicznym, regulatorem. Jednak nowoczesne systemy sterowania, takie jak HeatingSave, umożliwiają wykorzystanie tego samego zaworu zarówno w trybie CT, jak i VT, poprzez odpowiednie sterowanie siłownikiem.
Każdy zawór CT/VT posiada korpus, który jest zasadniczo zaworem trójdrożnym na rurze zasilającej kocioł. Woda z obwodu pierwotnego jest proporcjonalnie kierowana, za pomocą zaworu suwakowego, albo do obwodu grzewczego, gdzie ma być utrzymywana temperatura CT/VT, albo na „bypass”, który kieruje wodę z powrotem do kotła.
Na korpusie zaworu montowany jest siłownik (zastępujący czerwoną dźwignię). Siłownik ten, za pomocą silnika elektrycznego, przesuwa zawór suwakowy w jednym lub drugim kierunku (tj. bardziej „otwarty” lub bardziej „zamknięty”). Siłownik jest sterowany przez system HeatingSave lub inny system BMS. Istnieją zazwyczaj dwa sposoby sterowania siłownikami:
Sterowanie dwustanowe (240VAC)
Około 70% siłowników CT/VT zainstalowanych w systemach grzewczych posiada dwa przewody fazowe 240VAC i przewód neutralny. W tym przypadku, podanie napięcia na jeden z przewodów „fazowych” powoduje ruch silnika w jednym kierunku, a po odłączeniu napięcia z tego przewodu i podaniu napięcia na drugi przewód „fazowy”, silnik porusza się w przeciwnym kierunku. Dzięki temu, za pomocą dwóch wyjść przekaźnikowych 240VAC, system sterowania może kontrolować zawór CT/VT. Oprogramowanie systemu sterowania zajmuje się resztą, czyli odpowiednią logiką sterowania.
Sterowanie proporcjonalne (0-10 VDC)
Pozostałe 30% zaworów CT/VT zapewnia proporcjonalne sterowanie siłownikami za pomocą wejścia 0-10 VDC. W tym przypadku, system sterowania zmienia napięcie wyjściowe DAC (Digital-to-Analog Converter) w zakresie 0-10 VDC, aby otwierać i zamykać zawór suwakowy. Chociaż charakterystyka sterowania może się różnić w zależności od zaworu, napięcie 5 VDC zazwyczaj utrzymuje zawór w pozycji środkowej, 0 VDC powoduje pełne otwarcie zaworu, a 10 VDC – pełne zamknięcie (lub odwrotnie, w zależności od konfiguracji).
Przykłady zastosowań w rzeczywistych systemach
Systemy CT/VT znajdują szerokie zastosowanie w różnorodnych instalacjach grzewczych. Przyjrzyjmy się kilku przykładom z rzeczywistych systemów:
W pierwszym przykładzie system HeatingSave steruje zaworem CT/VT, starając się utrzymać stałą temperaturę 50°C na wyjściu CT/VT. Musi to robić w warunkach zmiennego zapotrzebowania na ciepło z innych obwodów. Ten konkretny system jest wymagający, ale HeatingSave generalnie radzi sobie z sytuacją, precyzyjnie regulując temperaturę.
W drugim przykładzie, zapotrzebowanie na ciepło z innych obwodów jest mniejsze. W tym przypadku widać, że HeatingSave lepiej radzi sobie z utrzymaniem temperatury obwodu CT wokół wartości zadanej. Warto zauważyć, że w tym przypadku temperatura zadana VT jest zmieniana między 06:25 a 06:35. Widać, jak HeatingSave próbuje to skompensować, a następnie przywraca temperaturę ogrzewania 50°C dla drugiego CT.
Systemy CT/VT, w połączeniu z zaawansowanymi systemami sterowania, takimi jak HeatingSave, oferują precyzyjną kontrolę nad temperaturą w różnych obwodach grzewczych, co przekłada się na wyższy komfort cieplny i oszczędności energii. Unikalną cechą HeatingSave jest możliwość szczegółowego monitorowania pracy systemu HVAC, co pozwala na bieżącą ocenę jego efektywności i optymalizację ustawień.
Podsumowanie
Zawory CT/VT są kluczowym elementem nowoczesnych systemów grzewczych, umożliwiającym efektywne i komfortowe ogrzewanie. Dzięki nim możliwe jest precyzyjne dostosowanie temperatury wody do potrzeb różnych obwodów grzewczych, co przekłada się na oszczędności energii i poprawę komfortu cieplnego. Zrozumienie zasad ich działania i różnic między trybami CT i VT jest kluczowe dla projektowania i eksploatacji nowoczesnych instalacji grzewczych. Wybierając system ogrzewania, warto zwrócić uwagę na możliwość zastosowania zaworów CT/VT i inteligentnych systemów sterowania, które pozwolą w pełni wykorzystać ich potencjał.
Często zadawane pytania (FAQ)
Czy zawory CT i VT to to samo urządzenie?
Tak, fizycznie zawory CT i VT to zazwyczaj te same urządzenia. Różnica polega na sposobie ich sterowania i zastosowaniu w systemie grzewczym.
Jakie są korzyści z zastosowania zaworów CT/VT?
Główne korzyści to: precyzyjna kontrola temperatury w różnych obwodach grzewczych, oszczędność energii, poprawa komfortu cieplnego i możliwość integracji z systemami BMS.
Czy system CT/VT jest trudny w instalacji?
Instalacja zaworów CT/VT nie jest zazwyczaj trudna, ale wymaga odpowiedniej wiedzy i doświadczenia. Ważne jest prawidłowe podłączenie zaworów i siłowników oraz konfiguracja systemu sterowania.
Czy mogę sterować zaworami CT/VT za pomocą smartfona?
Tak, wiele nowoczesnych systemów BMS, które sterują zaworami CT/VT, oferuje możliwość zdalnego sterowania i monitorowania za pomocą aplikacji mobilnych.
Czy zawory CT/VT są drogie?
Koszt zaworów CT/VT może się różnić w zależności od producenta i specyfikacji. Jednak inwestycja w system CT/VT zazwyczaj zwraca się w postaci oszczędności energii i poprawy komfortu użytkowania.
