Próba ciśnieniowa klimatyzacji i ogrzewania podłogowego

Próba ciśnieniowa jest kluczowym etapem w procesie instalacji i konserwacji systemów HVAC (ogrzewania, wentylacji i klimatyzacji). To procedura, która pozwala zweryfikować szczelność instalacji, eliminując ryzyko kosztownych awarii i zapewniając długotrwałe, bezproblemowe działanie. W tym artykule szczegółowo omówimy, jak prawidłowo przeprowadzić próbę ciśnieniową klimatyzacji i ogrzewania podłogowego, jakie ciśnienia są zalecane oraz na co zwrócić szczególną uwagę.

Dlaczego próba ciśnieniowa jest tak ważna?

Wyobraź sobie sytuację, w której nowo zainstalowana instalacja ogrzewania podłogowego zostaje zalana betonem, a dopiero później okazuje się, że gdzieś jest nieszczelność. Naprawa w takim przypadku wiąże się z ogromnymi kosztami i czasochłonnym demontażem podłogi. Próba ciśnieniowa, przeprowadzona przed zakryciem instalacji, pozwala na wczesne wykrycie nieszczelności i ich naprawę, oszczędzając tym samym znaczną ilość pieniędzy i nerwów.

Próba ciśnieniowa jest szczególnie istotna w następujących sytuacjach:

• Nowe instalacje: Zawsze po wykonaniu nowej instalacji, niezależnie od jej rodzaju (wodociągowa, centralnego ogrzewania, klimatyzacyjna).
• Instalacje zakrywane: Przed zakryciem instalacji w podłodze, ścianach lub suficie.
• Remonty i modernizacje: Po każdej większej ingerencji w istniejącą instalację.
• Instalacje po dłuższym przestoju: Przed ponownym uruchomieniem instalacji, która przez dłuższy czas nie była używana.

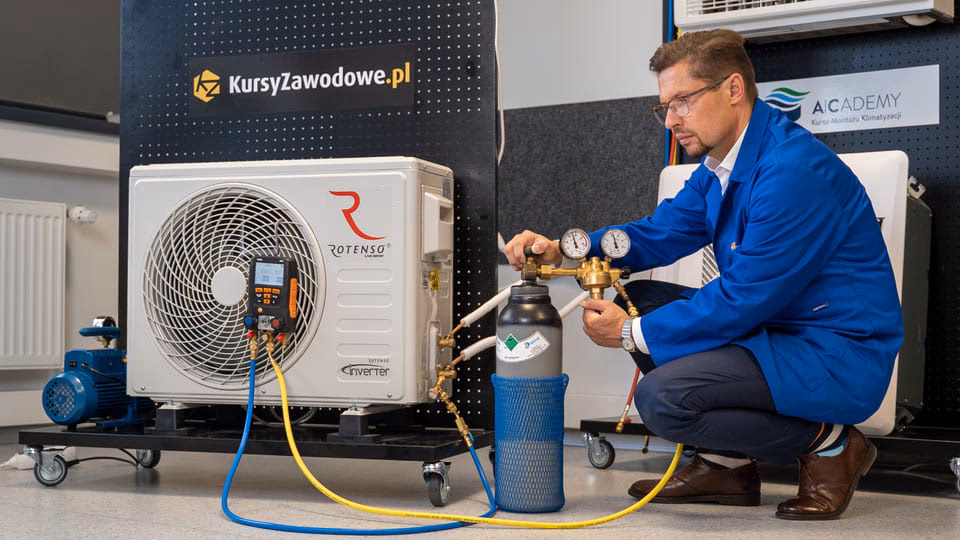

Próba ciśnieniowa klimatyzacji – na co zwrócić uwagę?

W przypadku klimatyzacji, szczególnie systemów typu split, próba ciśnieniowa ma nieco inną specyfikę niż w instalacjach wodnych. Systemy klimatyzacji są często wstępnie naładowane czynnikiem chłodniczym, a zbyt wysokie ciśnienie testowe może uszkodzić komponenty.

Ciśnienie testowe w klimatyzacji nie powinno przekraczać ciśnienia równoważnego temperaturze nasycenia jednostki zewnętrznej. Przykładowo, dla czynnika chłodniczego R410A, w temperaturze otoczenia 20°C, ciśnienie testowe nie powinno być wyższe niż 13,5 bar. Zastosowanie wyższego ciśnienia może prowadzić do uszkodzenia sprężarki lub innych elementów systemu.

Zaleca się przeprowadzenie próby ciśnieniowej azotem, który jest gazem obojętnym i nie wchodzi w reakcję z czynnikiem chłodniczym. Po napełnieniu systemu azotem do odpowiedniego ciśnienia, należy obserwować manometr. Spadek ciśnienia w czasie wskazuje na nieszczelność. Należy dokładnie sprawdzić wszystkie połączenia rur, zawory i inne elementy systemu.

Próba ciśnieniowa ogrzewania podłogowego – krok po kroku

Ogrzewanie podłogowe wymaga szczególnej staranności podczas próby ciśnieniowej, ze względu na dużą powierzchnię instalacji i potencjalne ryzyko ukrytych wycieków. Prawidłowo przeprowadzona próba ciśnieniowa gwarantuje spokój i komfort użytkowania na lata.

Przygotowanie instalacji ogrzewania podłogowego do próby ciśnieniowej:

1. Przepłukanie instalacji: Przed próbą ciśnieniową instalację należy przepłukać czystą wodą, aby usunąć zanieczyszczenia i resztki produkcyjne. Pamiętaj, aby przepłukiwanie przeprowadzić w temperaturze dodatniej.
2. Odłączenie urządzeń zabezpieczających: Odłącz zawory bezpieczeństwa, naczynia wzbiorcze i inne urządzenia, które mogą zakłócić próbę lub ulec uszkodzeniu.
3. Odpowietrzenie instalacji: Napełnij instalację zimną wodą i dokładnie ją odpowietrz, usuwając powietrze z najwyższych punktów.
4. Stabilizacja temperatury: Zaleca się przeprowadzenie próby w stabilnych warunkach temperaturowych.

Przebieg próby ciśnieniowej ogrzewania podłogowego wodą:

1. Podłączenie pompy: Podłącz pompę ręczną wyposażoną w manometr, zbiornik wody, zawory odcinające, zwrotny i spustowy do najniższego punktu instalacji.
2. Napełnianie i podnoszenie ciśnienia: Napełnij instalację wodą i stopniowo podnoś ciśnienie do wartości próbnej.
3. Ciśnienie próbne: Dla instalacji ogrzewania podłogowego ciśnienie próbne powinno wynosić minimum 9 barów. Często stosuje się wartość 6 barów dla instalacji grzejnikowych i 10 barów dla podłogowych, jednak dla podłogówki minimum to 9 barów. Warto skonsultować się z dokumentacją techniczną systemu, aby upewnić się co do zalecanego ciśnienia.
4. Badanie wstępne (rury z tworzyw sztucznych): Jeśli instalacja wykonana jest z tworzyw sztucznych, po osiągnięciu ciśnienia próbnego, należy trzykrotnie, co 10 minut, podnieść ciśnienie do wartości próbnej. Następnie obserwuj instalację przez 30 minut. Spadek ciśnienia nie może przekroczyć 0,6 bara.
5. Badanie główne (rury z tworzyw sztucznych): Ponownie podnieś ciśnienie do próbnego i obserwuj instalację przez 120 minut. Spadek ciśnienia nie może przekroczyć 0,2 bara.
6. Obserwacja instalacji (rury metalowe): W przypadku rur metalowych, po podniesieniu ciśnienia, obserwuj instalację przez 30 minut, szczególnie połączenia. Nie może być przecieków, roszenia ani spadku ciśnienia (dopuszczalny spadek do 2% dla połączeń gwintowanych).
7. Protokół próby: Po zakończeniu próby, sporządź protokół, w którym zanotuj datę, ciśnienie próbne, wynik próby oraz ewentualne uwagi.

Próba ciśnieniowa ogrzewania podłogowego sprężonym powietrzem:

Próbę szczelności można również przeprowadzić sprężonym powietrzem, szczególnie w instalacjach narażonych na korozję lub zamarzanie. Ciśnienie próby powietrzem nie powinno przekraczać 3 barów.

Procedura jest podobna do próby wodnej, z tą różnicą, że zamiast wody używa się sprężonego powietrza. Obserwuje się manometr i szuka przecieków (np. za pomocą wody z mydłem na połączeniach). Brak spadku ciśnienia i brak wycieków świadczą o pozytywnym wyniku próby.

Tabela porównawcza ciśnień próbnych

Najczęściej zadawane pytania (FAQ)

Czy próba ciśnieniowa jest obowiązkowa?

Chociaż nie zawsze jest prawnie wymagana, próba ciśnieniowa jest wysoce zalecana i stanowi dobrą praktykę instalacyjną. Pozwala uniknąć problemów w przyszłości i jest gwarancją jakości wykonanej instalacji.

Kto powinien przeprowadzać próbę ciśnieniową?

Próbę ciśnieniową powinien przeprowadzać wykwalifikowany instalator, który posiada odpowiednie narzędzia i wiedzę.

Jak długo powinna trwać próba ciśnieniowa?

Czas trwania próby zależy od rodzaju instalacji i materiału rur. Dla rur metalowych minimum to 30 minut, dla rur z tworzyw sztucznych – łącznie 150 minut (badanie wstępne i główne).

Co zrobić, gdy próba ciśnieniowa wykaże nieszczelność?

W przypadku wykrycia nieszczelności, należy zlokalizować wyciek i go naprawić. Po naprawie próbę ciśnieniową należy powtórzyć, aby upewnić się, że instalacja jest szczelna.

Czy można przeprowadzić próbę ciśnieniową w niskiej temperaturze?

Nie zaleca się przeprowadzania próby ciśnieniowej w temperaturach ujemnych, ponieważ woda może zamarznąć i uszkodzić instalację. Jeśli próba jest konieczna w niskiej temperaturze, należy zastosować sprężone powietrze.

Podsumowanie

Próba ciśnieniowa to niezbędny element procesu instalacji systemów HVAC. Prawidłowo przeprowadzona, zgodnie z zaleceniami i odpowiednimi ciśnieniami, gwarantuje szczelność i bezawaryjność instalacji na długie lata. Pamiętaj, aby zlecić próbę ciśnieniową wykwalifikowanemu instalatorowi i zawsze sporządzić protokół z przeprowadzonej próby. Inwestycja w próbę ciśnieniową to inwestycja w spokój i bezpieczeństwo Twojego domu.
