Odzysk Ciepła Odpadowego: Efektywne Ogrzewanie i Oszczędności

W dzisiejszych czasach, kiedy efektywność energetyczna i ochrona środowiska stają się coraz ważniejsze, odzysk ciepła odpadowego zyskuje na znaczeniu jako kluczowe rozwiązanie w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz w przemyśle motoryzacyjnym. Ciepło odpadowe, które tradycyjnie uchodziło do atmosfery, może być z powodzeniem wykorzystane do ponownego ogrzewania, chłodzenia, generowania energii elektrycznej czy wspierania procesów przemysłowych. W tym artykule przyjrzymy się bliżej temu zagadnieniu, analizując różne metody odzysku ciepła odpadowego i korzyści płynące z ich zastosowania.

Czym jest Odzysk Ciepła Odpadowego?

Odzysk ciepła odpadowego to proces przechwytywania i ponownego wykorzystania ciepła, które jest generowane jako produkt uboczny w różnych procesach, takich jak spalanie paliw, procesy przemysłowe, działanie silników czy systemów HVAC. Zamiast marnować to ciepło, odprowadzając je do otoczenia, systemy odzysku ciepła pozwalają na jego ponowne wprowadzenie do obiegu, zwiększając efektywność energetyczną i redukując koszty eksploatacyjne.

Zastosowania Odzysku Ciepła Odpadowego

Możliwości wykorzystania ciepła odpadowego są szerokie i zróżnicowane, obejmując zarówno zastosowania domowe, jak i przemysłowe. Poniżej przedstawiamy kilka kluczowych obszarów:

• Ogrzewanie i Chłodzenie Budynków: W systemach HVAC ciepło odpadowe może być wykorzystane do podgrzewania wody użytkowej, wspomagania centralnego ogrzewania, a nawet do zasilania systemów chłodzenia absorpcyjnego.
• Procesy Przemysłowe: W przemyśle ciepło odpadowe może być wykorzystane do podgrzewania surowców, wody procesowej, zasilania kotłów przemysłowych czy wspomagania procesów suszenia.
• Generowanie Energii Elektrycznej: Ciepło odpadowe o odpowiednio wysokiej temperaturze może być wykorzystane do produkcji energii elektrycznej za pomocą różnych technologii, takich jak organiczny cykl Rankine'a (ORC) czy termoelektryczne generatory.
• Motoryzacja: W samochodach i pojazdach ciężarowych odzysk ciepła odpadowego z układu wydechowego może przyczynić się do zwiększenia efektywności paliwowej i redukcji emisji spalin.

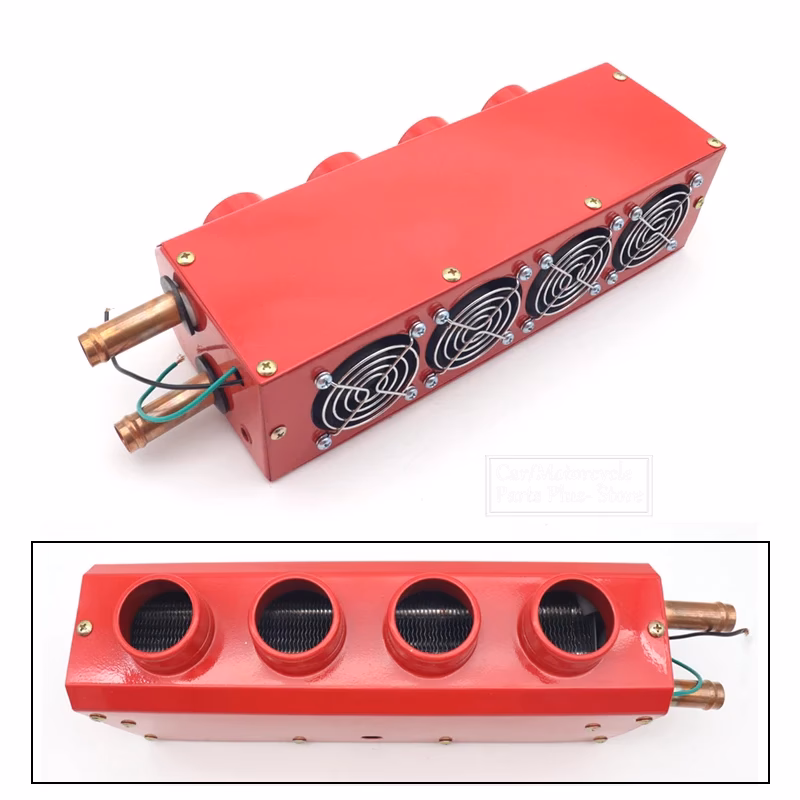

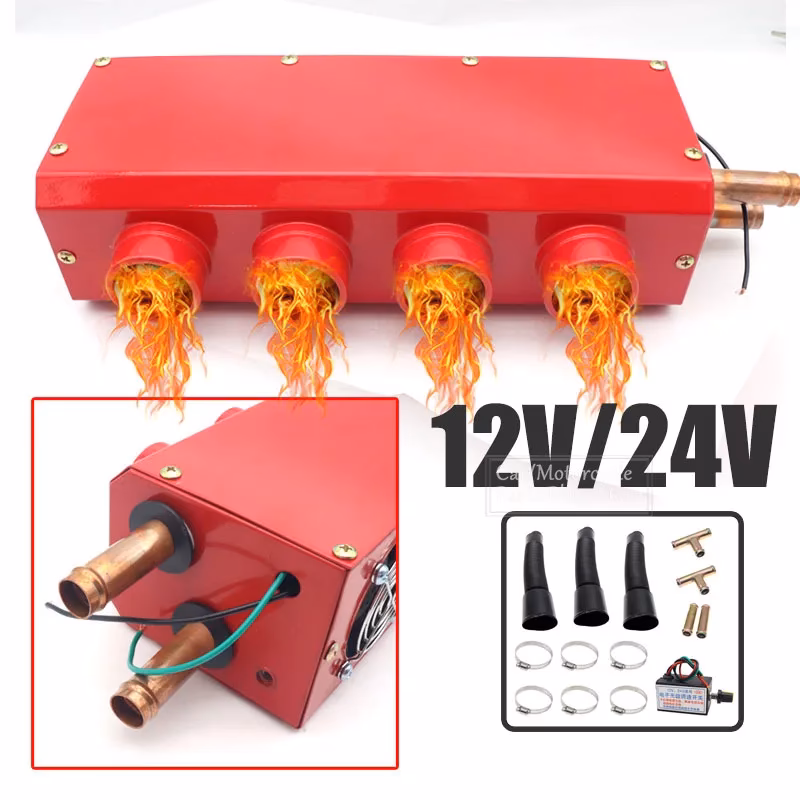

Odzysk Ciepła Odpadowego w Motoryzacji

W sektorze motoryzacyjnym odzysk ciepła odpadowego zyskuje na popularności jako sposób na zwiększenie efektywności silników spalinowych i hybrydowych. Tradycyjne silniki spalinowe, nawet te najnowocześniejsze, charakteryzują się stosunkowo niską efektywnością termiczną. Znaczna część energii zawartej w paliwie zamieniana jest w ciepło i tracona wraz ze spalinami. Systemy odzysku ciepła odpadowego mają na celu przechwycenie tego ciepła i przekształcenie go w energię elektryczną lub mechaniczną, którą można ponownie wykorzystać.

Technologie Odzysku Ciepła w Samochodach

Istnieje kilka technologii umożliwiających odzysk ciepła odpadowego w samochodach:

• Systemy oparte na Cyklu Rankine'a: Wykorzystują ciepło spalin do odparowania czynnika roboczego (najczęściej wody) pod ciśnieniem. Para napędza turbinę lub silnik tłokowy, który generuje energię elektryczną lub mechaniczną.
• Generatory Termoelektryczne (TEG): Wykorzystują efekt Seebecka do bezpośredniej konwersji różnicy temperatur na napięcie elektryczne. Umieszczone w układzie wydechowym, TEG mogą generować prąd elektryczny z ciepła spalin.

Przykłady Zastosowań Cyklu Rankine'a w Samochodach

Coraz więcej producentów samochodów i firm technologicznych rozwija systemy odzysku ciepła oparte na cyklu Rankine'a. Przykłady obejmują:

• BMW Turbosteamer: Jeden z pionierskich projektów BMW, system Turbosteamer, wykorzystywał cykl Rankine'a do odzysku ciepła spalin.
• Chevrolet EGHR (Exhaust Gas Heat Recovery): System zastosowany w Chevrolet Malibu Hybrid, przyspiesza nagrzewanie płynu chłodzącego, co przekłada się na szybsze rozgrzewanie silnika i kabiny, a także oszczędność paliwa.
• Honda: Honda również rozwija moduły oparte na cyklu Rankine'a do hybryd, w celu poprawy ogólnej efektywności poprzez odzyskiwanie ciepła silnika i przekształcanie go w energię elektryczną dla akumulatora.
• Exoès EVE (Energy Via Exhaust): Francuska firma Exoès specjalizuje się w systemach odzysku ciepła opartych na cyklu Rankine'a, oferując system EVE, który może przynieść oszczędności paliwa od 5 do 15%.
• Barber Nichols Inc.: Firma Barber-Nichols rozwija technologie Rankine'a dla pojazdów.
• FVV: Niemieckie konsorcjum FVV bada systemy odzysku ciepła spalin w samochodach osobowych.

Zastosowanie Cyklu Rankine'a w Pojazdach Ciężarowych i Innych

Technologia odzysku ciepła znajduje zastosowanie nie tylko w samochodach osobowych, ale również w pojazdach ciężarowych, pociągach i innych aplikacjach:

• Renault Trucks: W ramach inicjatywy All For Fuel Eco, Renault Trucks bada system Rankine'a dla pojazdów dalekobieżnych, który może przynieść do 10% oszczędności paliwa.
• WildFire Heat Recovery System (WFHRS): System Double Arrow Engineering, WFHRS, wykorzystuje ciepło odpadowe zarówno z płynu chłodzącego, jak i spalin, przekształcając je w energię mechaniczną przekazywaną z powrotem do układu napędowego.
• Trenergy (IFPEN, Enogia, Alstom): System Trenergy, rozwijany przez IFPEN, Enogia i Alstom, ma na celu poprawę efektywności paliwowej pociągów.

Odzysk Ciepła ze Spalin w Budynkach Mieszkalnych

W kontekście budynków mieszkalnych odzysk ciepła ze spalin jest szczególnie istotny w przypadku systemów ogrzewania opartych na kotłach na paliwa stałe, kominkach i innych urządzeniach generujących spaliny. Tradycyjne kominy odprowadzają znaczną ilość ciepła do atmosfery, co stanowi stratę energii i zwiększa koszty ogrzewania. Rozwiązaniem tego problemu jest zastosowanie systemów odzysku ciepła ze spalin, takich jak Kominowy System Grzewczy (KSG).

Kominowy System Grzewczy (KSG)

Kominowy System Grzewczy to innowacyjna technologia, która pozwala na odzyskiwanie ciepła ze spalin i wykorzystanie go do ogrzewania pomieszczeń lub wody użytkowej. System KSG składa się z:

• Szczelnych Elementów Rurowych: Przez które przepływają spaliny, oddając ciepło.
• Radiatorów (Piór): Umieszczonych na elementach rurowych, zwiększających powierzchnię wymiany ciepła.
• Komory Grzewczej: W której powietrze jest ogrzewane przez radiatory.
• Otworów Wylotowych lub Ścian Kumulacyjnych: Służących do rozprowadzania ciepłego powietrza po pomieszczeniu.

Zasada działania KSG polega na absorpcji ciepła ze spalin przez elementy rurowe, które następnie przekazują je na radiatory. Ciepło z radiatorów ogrzewa powietrze w komorze grzewczej, które dzięki konwekcji jest rozprowadzane po pomieszczeniu. System KSG może być stosowany w kotłach na paliwa stałe (drewno, brykiet, węgiel) oraz kominkach.

Korzyści z Zastosowania Kominowego Systemu Grzewczego

Zastosowanie KSG przynosi szereg korzyści:

• Oszczędności Finansowe: KSG pozwala na znaczące obniżenie kosztów ogrzewania. Szacuje się, że można zaoszczędzić nawet 1500 złotych w ciągu sezonu grzewczego.
• Efektywność Energetyczna: Odzysk ciepła ze spalin zwiększa efektywność energetyczną systemu ogrzewania, zmniejszając zużycie paliwa.
• Ekologia: Redukcja zużycia paliwa przekłada się na mniejszą emisję dwutlenku węgla do atmosfery, co jest korzystne dla środowiska.
• Uniwersalność Montażu: KSG jest łatwy w montażu i nie wymaga specjalnych fundamentów. Można go zainstalować bezpośrednio na urządzeniu grzewczym lub przymocować do ściany.

Jak Zamienić Ciepło Odpadowe w Energię Elektryczną?

Proces konwersji ciepła odpadowego na energię elektryczną składa się z kilku kluczowych etapów:

1. Odzysk Ciepła: Ciepło odpadowe musi zostać przechwycone z źródła za pomocą wymiennika ciepła lub kotła odzysknicowego.
2. Transfer Ciepła: Przechwycone ciepło jest przekazywane do komponentu, który dokonuje konwersji na energię elektryczną. Może to być realizowane bezpośrednio lub za pomocą pętli pośredniej z czynnikiem roboczym.
3. Konwersja Ciepła na Energię Elektryczną: Istnieje wiele technologii konwersji ciepła na energię elektryczną, m.in. organiczny cykl Rankine'a (ORC), cykl Clausiusa-Rankine'a (cykl parowy), generatory termoelektryczne (TEG).
4. Odprowadzanie Ciepła (Kondensacja): Po procesie konwersji ciepło resztkowe musi zostać odprowadzone do otoczenia, najczęściej za pomocą powietrza lub wody.
5. Integracja i Przyłączenie: Wyprodukowana energia elektryczna musi zostać zintegrowana z siecią elektryczną lub wykorzystana na miejscu.

Podsumowanie

Odzysk ciepła odpadowego to kluczowa technologia, która pozwala na zwiększenie efektywności energetycznej w różnych sektorach, od systemów HVAC po motoryzację i przemysł. Wykorzystanie ciepła odpadowego przynosi liczne korzyści, w tym oszczędności finansowe, redukcję zużycia paliwa, mniejszą emisję zanieczyszczeń i większą niezależność energetyczną. Wraz z rosnącymi cenami energii i coraz bardziej rygorystycznymi przepisami dotyczącymi ochrony środowiska, odzysk ciepła odpadowego będzie odgrywał coraz ważniejszą rolę w przyszłości zrównoważonej energetyki.

FAQ - Najczęściej Zadawane Pytania

Jakie są główne korzyści z odzysku ciepła odpadowego?

Główne korzyści to oszczędności kosztów energii, zmniejszenie emisji gazów cieplarnianych, zwiększenie efektywności energetycznej systemów i potencjalne generowanie dodatkowej energii elektrycznej.

W jakich systemach HVAC można stosować odzysk ciepła odpadowego?

Odzysk ciepła odpadowego można stosować w systemach ogrzewania, wentylacji i klimatyzacji, np. w systemach rekuperacji, pompach ciepła, kotłach kondensacyjnych i systemach dystrybucji ciepłego powietrza.

Czy odzysk ciepła odpadowego jest opłacalny w domu jednorodzinnym?

Tak, szczególnie w domach z kotłami na paliwa stałe lub kominkami, gdzie Kominowy System Grzewczy może przynieść znaczące oszczędności. Opłacalność zależy od indywidualnych warunków i zużycia energii.

Jakie technologie wykorzystuje się do odzysku ciepła w samochodach?

Najczęściej stosowane technologie to systemy oparte na cyklu Rankine'a i generatory termoelektryczne (TEG).

Czy odzysk ciepła odpadowego przyczynia się do ochrony środowiska?

Tak, odzysk ciepła odpadowego przyczynia się do ochrony środowiska poprzez zmniejszenie zużycia paliw kopalnych, redukcję emisji gazów cieplarnianych i promowanie zrównoważonej energetyki.
