Linki Bowdena Push-Pull: Precyzyjne Sterowanie Siłą

Linki Bowdena są powszechnie stosowane w wielu urządzeniach mechanicznych, od rowerów po zaawansowane maszyny przemysłowe. Wśród różnorodnych typów linek Bowdena wyróżnia się linka Bowdena Push-Pull, charakteryzująca się unikalną zdolnością do przenoszenia sił zarówno ciągnących, jak i pchających. Ta wszechstronność sprawia, że linki push-pull znajdują zastosowanie w systemach wymagających precyzyjnego sterowania ruchem w obu kierunkach. W tym artykule szczegółowo przyjrzymy się temu typowi linki, analizując jej konstrukcję, zasadę działania, materiały, zalety oraz szerokie spektrum zastosowań.

Czym jest Linka Bowdena Push-Pull?

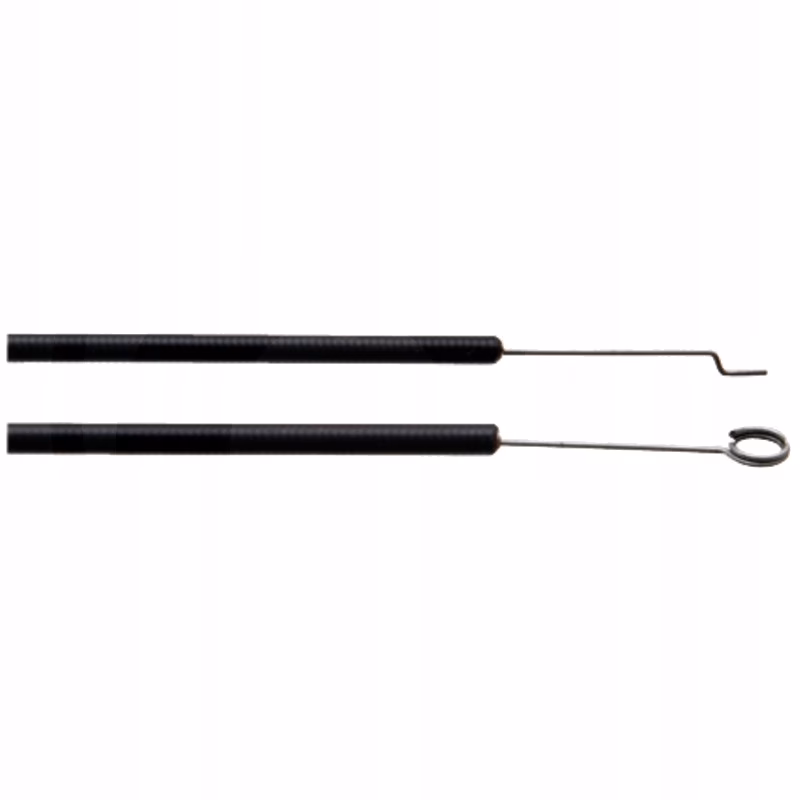

Termin "linka Bowdena Push-Pull" precyzyjnie opisuje funkcjonalność tego elementu mechanicznego. W przeciwieństwie do standardowych linek Bowdena, które są optymalizowane głównie do przenoszenia sił ciągnących, linka push-pull została zaprojektowana tak, aby efektywnie przekazywać zarówno siły ciągnące, jak i pchające. Ta dwukierunkowość działania otwiera nowe możliwości w zakresie projektowania i sterowania mechanizmami, gdzie wymagana jest precyzyjna kontrola ruchu w obu kierunkach. Dzięki temu, linka push-pull znajduje zastosowanie tam, gdzie tradycyjne rozwiązania okazują się niewystarczające.

Konstrukcja Linki Bowdena Push-Pull

Podstawowa konstrukcja linki Bowdena Push-Pull opiera się na sprawdzonej zasadzie działania linki Bowdena, składającej się z wewnętrznej linki oraz zewnętrznej osłony, zwanej również pancerzem linki. Jednak w przypadku wersji push-pull, kluczową rolę odgrywa wzmocniona i specjalnie zaprojektowana osłona. Osłona ta, zazwyczaj wykonana ze spiralnie zwiniętego drutu stalowego o przekroju kwadratowym, okrągłym lub płaskim, musi charakteryzować się wysoką sztywnością boczną, aby skutecznie przenosić siły pchające bez ugięcia czy odkształcenia. Spiralny oplot drutu stalowego zapewnia jednocześnie elastyczność wzdłużną linki, umożliwiając jej prowadzenie w zakrzywionych trasach. Dodatkowo, zewnętrzna warstwa osłony jest często wykonana z tworzywa sztucznego, które chroni metalowe elementy przed korozją, wilgocią i uszkodzeniami mechanicznymi, a także zapewnia gładką powierzchnię zewnętrzną, minimalizując tarcie.

Zasada Działania Linki Push-Pull

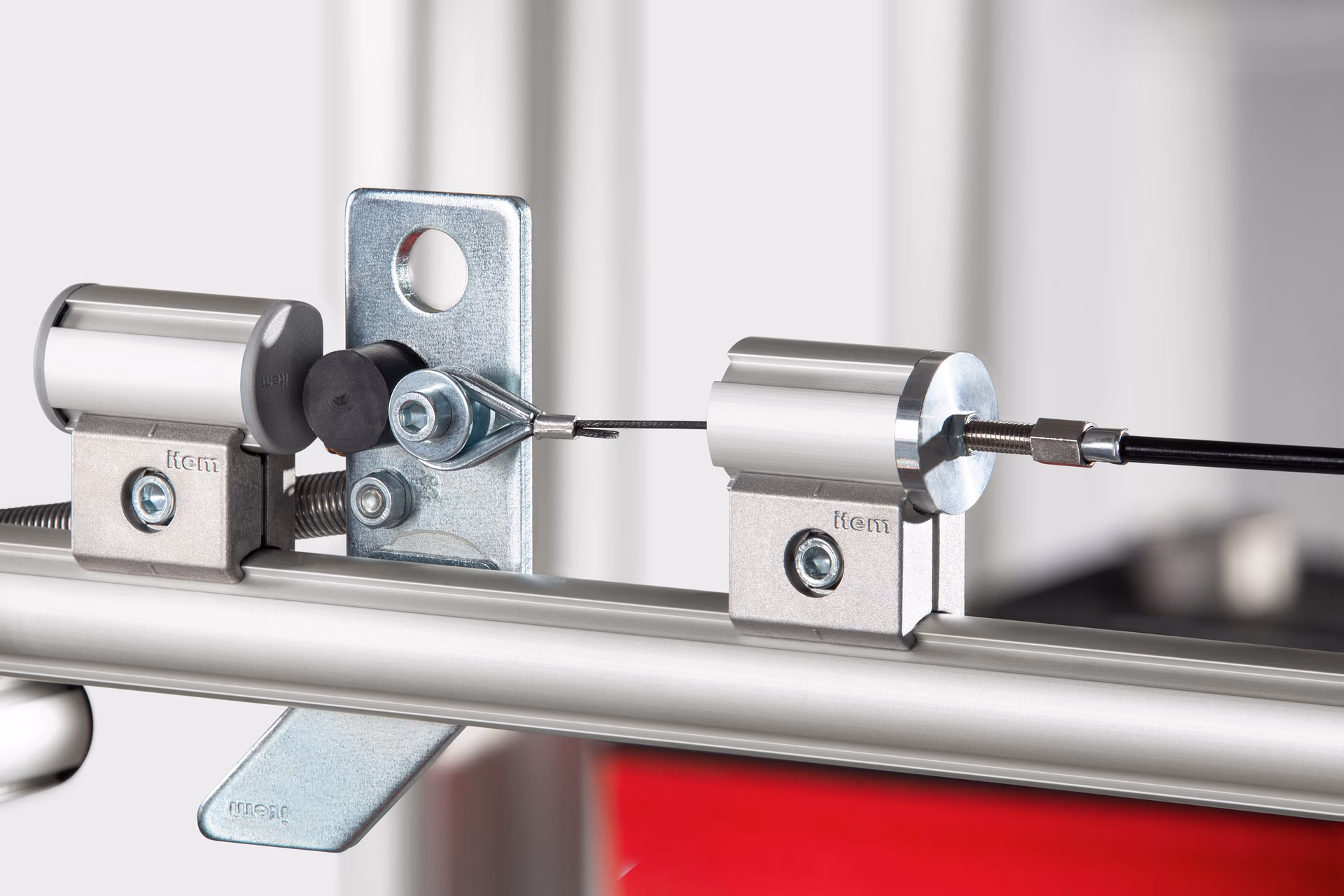

Zasada działania linki Bowdena Push-Pull opiera się na precyzyjnym ruchu wewnętrznej linki względem zewnętrznej osłony. W przypadku linki push-pull, ruch ten jest dwukierunkowy i kontrolowany. Przesunięcie linki wewnętrznej w jednym kierunku powoduje ciągnięcie elementu docelowego, natomiast ruch w przeciwnym kierunku – pchanie. Aby zapewnić precyzję i efektywność działania, linka wewnętrzna musi ściśle przylegać do osłony, minimalizując luzy i opory ruchu. Kluczowe znaczenie ma również precyzja wykonania i montażu końcówek linki, które muszą być solidnie przymocowane do elementów sterujących i sterowanych, aby zapewnić skuteczne przenoszenie siły w obu kierunkach bez strat energii i opóźnień.

Materiały Wykorzystywane w Cięgnach Bowdena Push-Pull

Dobór materiałów w produkcji linek Bowdena Push-Pull ma fundamentalne znaczenie dla ich wytrzymałości, elastyczności i trwałości. Linka wewnętrzna zazwyczaj wykonana jest z wysokiej jakości stali nierdzewnej lub stali węglowej, charakteryzującej się wysoką wytrzymałością na rozciąganie i korozję. Stal nierdzewna jest preferowana w aplikacjach wymagających odporności na wilgoć i agresywne środowisko. Osłona linki, jak wspomniano, jest zazwyczaj wykonana ze spiralnie zwiniętego drutu stalowego. Drut ten może być ocynkowany lub pokryty warstwą ochronną, zwiększającą odporność na korozję. Zewnętrzna warstwa osłony, wykonana z tworzywa sztucznego, często wykorzystuje polietylen (PE), polipropylen (PP) lub polichlorek winylu (PVC), które charakteryzują się elastycznością, odpornością na ścieranie i warunki atmosferyczne. Wybór konkretnego materiału zależy od specyficznych wymagań aplikacji, takich jak zakres temperatur pracy, obciążenia mechaniczne i środowisko, w którym linka będzie eksploatowana.

Zastosowania Linek Bowdena Push-Pull

Linki Bowdena Push-Pull znajdują szerokie zastosowanie w różnorodnych dziedzinach, wszędzie tam, gdzie wymagane jest precyzyjne i niezawodne sterowanie ruchem w obu kierunkach. Przykłady zastosowań obejmują:

• Sterowanie przepustnicą w silnikach spalinowych: Linki push-pull są powszechnie stosowane w układach sterowania przepustnicą w motocyklach, quadach, kosiarkach i innych urządzeniach z silnikami spalinowymi. Umożliwiają precyzyjne dozowanie paliwa i powietrza, co przekłada się na płynną i responsywną pracę silnika.
• Mechanizmy zmiany biegów w pojazdach: W niektórych typach skrzyń biegów, zwłaszcza w motocyklach i rowerach, linki push-pull wykorzystywane są do precyzyjnej zmiany przełożeń. Zapewniają płynne i szybkie przełączanie biegów, poprawiając komfort i efektywność jazdy.
• Systemy hamulcowe w maszynach i urządzeniach: W niektórych maszynach rolniczych, budowlanych i przemysłowych, linki push-pull mogą być stosowane w układach hamulcowych, umożliwiając precyzyjne dozowanie siły hamowania i kontrolę nad procesem hamowania.
• Sterowanie zaworami w systemach hydraulicznych i pneumatycznych: W systemach hydraulicznych i pneumatycznych, linki push-pull mogą być wykorzystywane do precyzyjnego sterowania zaworami, regulując przepływ cieczy lub gazów. Znajdują zastosowanie w automatyce przemysłowej, maszynach CNC i innych zaawansowanych systemach.
• Urządzenia medyczne: W precyzyjnych urządzeniach medycznych, takich jak roboty chirurgiczne czy urządzenia rehabilitacyjne, linki push-pull zapewniają niezbędną precyzję i niezawodność sterowania ruchem delikatnych mechanizmów.
• Sterowanie zdalne: Linki push-pull są idealne do systemów sterowania zdalnego, gdzie sygnał sterujący musi być przenoszony na odległość z zachowaniem precyzji i niezawodności. Znajdują zastosowanie w modelarstwie, zdalnie sterowanych robotach i innych aplikacjach.

Zalety Linek Bowdena Push-Pull

Linki Bowdena Push-Pull oferują szereg istotnych zalet, które czynią je atrakcyjnym rozwiązaniem w wielu aplikacjach mechanicznych. Do najważniejszych zalet należą:

• Elastyczność i łatwość prowadzenia: Linki Bowdena, w tym wersja push-pull, charakteryzują się dużą elastycznością, co umożliwia ich prowadzenie w zakrzywionych trasach i trudno dostępnych miejscach. Ułatwia to projektowanie systemów mechanicznych i redukuje liczbę elementów pośredniczących, takich jak dźwignie i przekładnie.
• Precyzja sterowania i dwukierunkowość działania: Linki push-pull umożliwiają precyzyjne przenoszenie siły w obu kierunkach – zarówno ciągnienia, jak i pchania. Zapewnia to dokładne i responsywne sterowanie mechanizmami, co jest kluczowe w aplikacjach wymagających wysokiej precyzji.
• Niezawodność i trwałość: Prawidłowo zaprojektowane i wykonane linki Bowdena Push-Pull są trwałe i niezawodne w eksploatacji. Odporność na korozję, ścieranie i uszkodzenia mechaniczne zapewnia długą żywotność i minimalizuje ryzyko awarii.
• Prostota konstrukcji i montażu: Linki Bowdena Push-Pull charakteryzują się stosunkowo prostą konstrukcją, co ułatwia ich montaż i demontaż. Redukcja liczby elementów składowych przekłada się na niższe koszty produkcji i konserwacji.
• Ochrona przed zanieczyszczeniami: Osłona linki Bowdena chroni wewnętrzną linkę przed kurzem, brudem, wilgocią i innymi zanieczyszczeniami, co zapewnia płynną i niezawodną pracę mechanizmu nawet w trudnych warunkach środowiskowych.

Linki Bowdena Push-Pull a Standardowe Linki Bowdena - Tabela Porównawcza

Często Zadawane Pytania (FAQ)

Czy linki Bowdena Push-Pull są trudne w montażu?

Montaż linek Bowdena Push-Pull jest zazwyczaj stosunkowo prosty, szczególnie jeśli system jest dobrze zaprojektowany. Kluczowe jest jednak prawidłowe zamocowanie końcówek linki i zapewnienie odpowiedniego naprężenia. Warto stosować się do zaleceń producenta dotyczących montażu i regulacji.

Jak dbać o linki Bowdena Push-Pull, aby zapewnić ich długą żywotność?

Aby zapewnić długą żywotność i niezawodność linek Bowdena Push-Pull, zaleca się regularne smarowanie linki wewnętrznej specjalnym smarem do linek lub olejem o niskiej lepkości. Należy również regularnie kontrolować stan osłony pod kątem uszkodzeń, pęknięć czy przetarć. Uszkodzona osłona może prowadzić do zatarcia linki, wnikania zanieczyszczeń i nieprawidłowego działania mechanizmu. W przypadku zauważenia uszkodzeń, linkę należy wymienić.

Czy linki Bowdena Push-Pull są droższe od standardowych linek Bowdena?

Linki Bowdena Push-Pull zazwyczaj są nieco droższe od standardowych linek Bowdena ze względu na bardziej zaawansowaną konstrukcję osłony, która musi być bardziej wytrzymała i sztywna bocznie. Jednak dodatkowe koszty są często uzasadnione lepszą funkcjonalnością, precyzją sterowania i dwukierunkowością działania, co przekłada się na wyższą wydajność i niezawodność systemu.

Jak wybrać odpowiednią linkę Bowdena Push-Pull do mojego zastosowania?

Wybór odpowiedniej linki Bowdena Push-Pull zależy od specyficznych wymagań aplikacji. Należy wziąć pod uwagę takie czynniki jak: zakres obciążeń mechanicznych, zakres temperatur pracy, środowisko, w którym linka będzie eksploatowana, wymagana precyzja sterowania, długość linki oraz promień zgięcia. Warto skonsultować się z dostawcą lub producentem linek, aby dobrać optymalne rozwiązanie do konkretnego zastosowania.

Jakie są typowe problemy związane z linkami Bowdena Push-Pull i jak ich unikać?

Typowymi problemami związanymi z linkami Bowdena Push-Pull są zatarcia linki wewnętrznej, uszkodzenia osłony, korozja oraz nadmierne luzy. Aby uniknąć tych problemów, należy regularnie smarować linkę, kontrolować stan osłony, chronić linkę przed wilgocią i zanieczyszczeniami oraz dbać o prawidłowy montaż i regulację. Ważne jest również stosowanie linek wysokiej jakości od renomowanych producentów.

Podsumowując, linki Bowdena Push-Pull stanowią wszechstronne i efektywne rozwiązanie do przenoszenia siły mechanicznej w obu kierunkach. Ich elastyczność, precyzja, niezawodność i prostota konstrukcji sprawiają, że są szeroko stosowane w różnorodnych gałęziach przemysłu i technologii, od motoryzacji po medycynę. Zrozumienie ich konstrukcji, zasady działania i zalet pozwala na efektywne wykorzystanie ich potencjału w projektowaniu i eksploatacji zaawansowanych systemów mechanicznych.
