Chłodzenie wymiennikiem płytowym pompy ciepła

Wraz z rosnącą świadomością ekologiczną i ekonomiczną, pompy ciepła stają się coraz popularniejszym rozwiązaniem do ogrzewania domów. Jednak ich potencjał wykracza daleko poza sezon grzewczy. Nowoczesne pompy ciepła oferują również funkcję chłodzenia, zapewniając komfort termiczny w upalne letnie dni. Kluczową rolę w tym procesie odgrywa wymiennik płytowy, serce urządzenia, które w trybie chłodzenia przechodzi metamorfozę i zmienia swoje zadanie.

Jak działa chłodzenie pompą ciepła?

Aby zrozumieć, jak wymiennik płytowy pracuje w trybie chłodzenia, warto najpierw przypomnieć sobie podstawy działania pompy ciepła. Standardowo, pompa ciepła pobiera ciepło z otoczenia (powietrza, gruntu lub wody) i przekazuje je do instalacji grzewczej w budynku. Proces ten opiera się na obiegu czynnika chłodniczego, który krąży w zamkniętym układzie, zmieniając swój stan skupienia i temperaturę.

Kiedy pompa ciepła przechodzi w tryb chłodzenia, obieg ten zostaje odwrócony. Urządzenie zaczyna działać na zasadzie chłodzenia, odprowadzając ciepło z wnętrza domu na zewnątrz. W tym odwróconym cyklu kluczową rolę odgrywa wymiennik płytowy, który zazwyczaj znajduje się w jednostce wewnętrznej pompy ciepła.

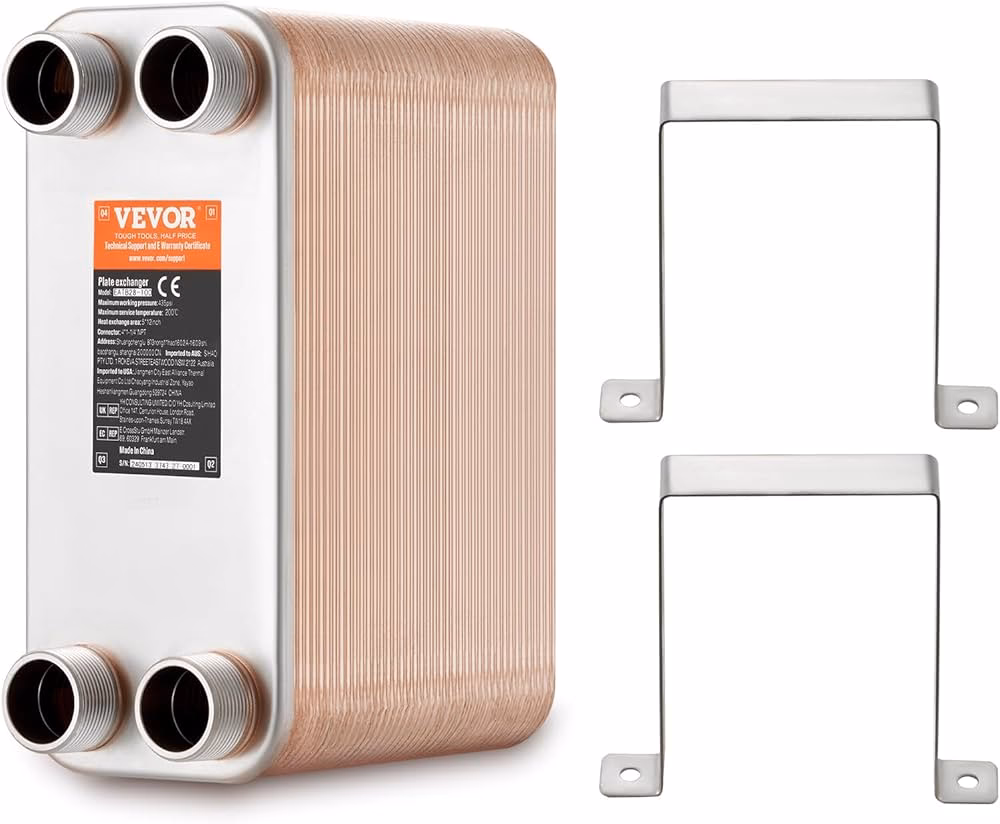

Rola wymiennika płytowego w trybie chłodzenia

W tradycyjnym trybie ogrzewania, wymiennik płytowy pełni funkcję skraplacza. To w nim czynnik chłodniczy oddaje ciepło do wody w instalacji grzewczej, ogrzewając dom. Natomiast w trybie chłodzenia, funkcja wymiennika płytowego ulega zmianie – staje się on parownikiem.

Jako parownik, wymiennik płytowy odpowiada za odbieranie ciepła z wody krążącej w instalacji chłodniczej (np. podłogowej lub klimakonwektorach). Ciepła woda z instalacji przepływa przez wymiennik, gdzie oddaje ciepło do czynnika chłodniczego. Czynnik chłodniczy, odbierając ciepło, paruje i zamienia się w gaz. W ten sposób woda w instalacji chłodniczej ulega ochłodzeniu, a chłód jest rozprowadzany po pomieszczeniach.

Chłodzenie pasywne a aktywne

W kontekście chłodzenia pompą ciepła wyróżniamy dwa główne rodzaje: chłodzenie pasywne i chłodzenie aktywne. Różnią się one sposobem działania i efektywnością.

Chłodzenie pasywne

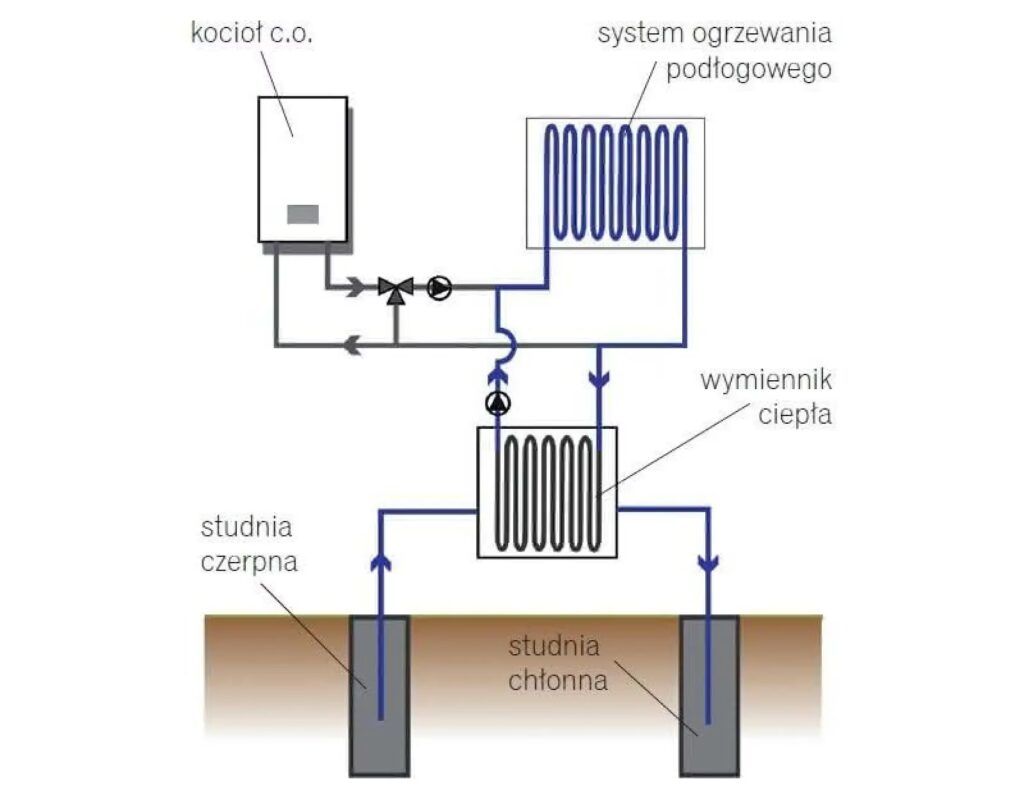

Chłodzenie pasywne, nazywane również naturalnym, wykorzystuje naturalną różnicę temperatur między gruntem a wnętrzem budynku. Jest to możliwe w przypadku pomp ciepła typu solanka-woda, które pobierają ciepło z gruntu. W trybie chłodzenia pasywnego, układ chłodniczy pompy ciepła nie jest uruchamiany. Pracuje jedynie pompa obiegowa, która wymusza przepływ glikolu lub wody pomiędzy gruntowym wymiennikiem ciepła a instalacją chłodniczą w domu.

Zaletą chłodzenia pasywnego są niskie koszty eksploatacji, ponieważ zużywana jest minimalna ilość energii elektrycznej (tylko na pracę pompy obiegowej). Jednak jego efektywność jest ograniczona temperaturą gruntu, która latem może być niewystarczająco niska, aby skutecznie schłodzić pomieszczenia. Chłodzenie pasywne jest mniej wydajne niż aktywne, ale stanowi ekonomiczne rozwiązanie wspomagające komfort termiczny.

Chłodzenie aktywne

Chłodzenie aktywne, stosowane głównie w pompach ciepła powietrze-woda, angażuje cały układ chłodniczy urządzenia, w tym sprężarkę. W tym trybie pompa ciepła działa podobnie do tradycyjnej klimatyzacji, ale z tą różnicą, że ciepło oddawane jest nie do powietrza w pomieszczeniu, a na zewnątrz budynku.

W chłodzeniu aktywnym, wymiennik płytowy w jednostce wewnętrznej pełni rolę parownika, odbierając ciepło z instalacji chłodniczej. Czynnik chłodniczy, po odebraniu ciepła i przejściu przez sprężarkę, trafia do wymiennika lamelowego w jednostce zewnętrznej, który w trybie chłodzenia działa jak skraplacz. Tam oddaje ciepło do otoczenia – powietrza zewnętrznego.

Chłodzenie aktywne jest bardziej efektywne niż pasywne i pozwala na uzyskanie niższych temperatur w pomieszczeniach. Jest jednak bardziej energochłonne, ponieważ wymaga pracy sprężarki.

Czy każda pompa ciepła chłodzi?

Nie wszystkie pompy ciepła oferują funkcję chłodzenia. Możliwość chłodzenia zależy od modelu i producenta. Niektóre urządzenia mają tę funkcję w standardzie, inne wymagają dodatkowych opcji lub aktywacji. Istnieją również modele pomp ciepła, które w ogóle nie posiadają trybu chłodzenia. Dlatego, planując chłodzenie domu za pomocą pompy ciepła, należy upewnić się, że wybrany model posiada taką funkcję.

Decyzję o chłodzeniu pompą ciepła najlepiej podjąć na etapie projektowania instalacji. Pozwala to na dobór odpowiedniego modelu i zaplanowanie systemu dystrybucji chłodu, który będzie efektywny i komfortowy w użytkowaniu.

Efektywność chłodzenia pompą ciepła

Efektywność chłodzenia pompą ciepła zależy od wielu czynników, w tym od temperatury zasilania instalacji chłodniczej, rodzaju pompy ciepła, oraz systemu dystrybucji chłodu. Kluczowym parametrem jest temperatura zasilania. Im niższa temperatura zasilania, tym potencjalnie wyższa wydajność chłodzenia. Jednak zbyt niska temperatura zasilania w instalacjach płaszczyznowych (np. podłogowych) może prowadzić do kondensacji wilgoci i powstawania rosy na powierzchniach.

Nowoczesne pompy ciepła, takie jak Panasonic Aquarea, są projektowane z myślą o szerokim zakresie temperatur zasilania, umożliwiając efektywne chłodzenie przy zachowaniu bezpieczeństwa i komfortu użytkowania. Warto wybierać urządzenia, które oferują elastyczność w zakresie temperatur zasilania i są zoptymalizowane pod kątem pracy w trybie chłodzenia.

Metody dystrybucji chłodu

Sposób rozprowadzenia chłodu w budynku ma istotny wpływ na komfort i efektywność chłodzenia pompą ciepła. Dostępnych jest kilka metod dystrybucji, różniących się charakterystyką i kosztami.

Instalacje płaszczyznowe (podłogowe, ścienne, sufitowe)

Instalacje płaszczyznowe, takie jak ogrzewanie podłogowe, ścienne lub sufitowe, są bardzo efektywne zarówno w trybie ogrzewania, jak i chłodzenia. Zapewniają równomierny rozkład temperatury i dużą powierzchnię wymiany ciepła. W trybie chłodzenia, woda o temperaturze około 20°C krąży w pętlach instalacji, odbierając ciepło z pomieszczenia.

Ograniczeniem instalacji płaszczyznowych w chłodzeniu jest ryzyko kondensacji wilgoci przy zbyt niskiej temperaturze zasilania. Należy kontrolować temperaturę zasilania, aby uniknąć punktu rosy. Dla niektórych użytkowników, chłodzenie podłogowe może być odczuwane jako zimna podłoga, co jest kwestią subiektywną. Zaletą jest wykorzystanie istniejącej instalacji grzewczej do chłodzenia, co obniża koszty inwestycyjne.

Klimakonwektory

Klimakonwektory to urządzenia wentylatorowe, które wymuszają obieg powietrza przez wymiennik ciepła. Są bardzo wydajne w chłodzeniu i pozwalają na szybkie obniżenie temperatury w pomieszczeniu. Dostępne są różne typy klimakonwektorów: ścienne, podsufitowe, kanałowe, kasetonowe i przypodłogowe, co daje dużą elastyczność w doborze do konkretnych potrzeb.

W przypadku klimakonwektorów, nie ma ograniczeń związanych z temperaturą zasilania, ponieważ są one wyposażone w tace ociekowe na skropliny. Klimakonwektory mogą być również wykorzystywane do ogrzewania w sezonie zimowym, co czyni je uniwersalnym rozwiązaniem.

Rekuperacja z chłodnicą wodną

W systemach wentylacji mechanicznej z odzyskiem ciepła (rekuperacja), można zastosować chłodnicę wodną. Chłodnica wodna montowana jest w kanale wentylacyjnym i wykorzystuje wodę z pompy ciepła do schładzania powietrza nawiewanego do pomieszczeń. Takie rozwiązanie integruje chłodzenie z wentylacją, zapewniając komfort termiczny i świeże powietrze jednocześnie. Decyzję o zastosowaniu chłodnicy wodnej w rekuperacji należy podjąć na etapie projektowania systemu.

Sterowanie chłodzeniem pompą ciepła

Sterowanie chłodzeniem pompą ciepła jest podobne do sterowania ogrzewaniem. Można ustawić stałą temperaturę chłodzenia, niezależnie od temperatury zewnętrznej, lub wykorzystać krzywą kompensacji, analogiczną do krzywej grzewczej. Krzywa kompensacji dostosowuje temperaturę zasilania chłodzenia do temperatury zewnętrznej, optymalizując komfort i zużycie energii. Nowoczesne systemy sterowania pomp ciepła umożliwiają również ustawienie oddzielnych krzywych kompensacji dla różnych obiegów dystrybucji chłodu lub stref w budynku.

Podsumowanie

Chłodzenie pompą ciepła, wykorzystujące wymiennik płytowy w trybie parownika, to efektywne i komfortowe rozwiązanie na upalne dni. Pozwala na wykorzystanie jednego urządzenia do ogrzewania i chłodzenia domu, co jest wygodne i ekonomiczne. Wybór odpowiedniej metody chłodzenia i dystrybucji chłodu zależy od indywidualnych potrzeb i specyfiki budynku. Najlepszym momentem na podjęcie decyzji o chłodzeniu pompą ciepła jest etap projektowania instalacji, co pozwala na optymalne dopasowanie systemu i zapewnienie komfortu termicznego przez cały rok.

FAQ - Najczęściej zadawane pytania

Czy każda pompa ciepła ma funkcję chłodzenia?

Nie, nie wszystkie pompy ciepła oferują funkcję chłodzenia. Zależy to od modelu i producenta. Przed zakupem pompy ciepła, warto sprawdzić, czy posiada ona tryb chłodzenia.

Czy chłodzenie pompą ciepła jest wydajne?

Tak, chłodzenie pompą ciepła, szczególnie aktywne, jest wydajne i pozwala na uzyskanie komfortowej temperatury w pomieszczeniach. Efektywność zależy od wielu czynników, takich jak temperatura zasilania, rodzaj pompy ciepła i system dystrybucji chłodu.

Jakie są metody dystrybucji chłodu z pompy ciepła?

Najpopularniejsze metody dystrybucji chłodu to instalacje płaszczyznowe (podłogowe, ścienne, sufitowe), klimakonwektory oraz rekuperacja z chłodnicą wodną.

Czy chłodzenie pasywne jest wystarczające?

Chłodzenie pasywne jest mniej wydajne niż aktywne, ale może być wystarczające jako wspomaganie komfortu termicznego, szczególnie w domach dobrze izolowanych i w klimacie umiarkowanym.

Kiedy najlepiej zdecydować się na chłodzenie pompą ciepła?

Najlepiej zdecydować się na chłodzenie pompą ciepła na etapie projektowania instalacji w budynku. Pozwala to na optymalny dobór urządzenia i systemu dystrybucji chłodu.
