Podstawy Chłodnictwa: Cztery Kluczowe Zasady

Chłodnictwo, proces usuwania ciepła z przestrzeni lub substancji, jest fundamentalną technologią, która leży u podstaw wielu aspektów naszego współczesnego życia. Od przechowywania żywności po komfort termiczny w naszych domach i biurach, chłodnictwo odgrywa kluczową rolę. Zrozumienie podstawowych zasad chłodnictwa jest kluczowe dla docenienia inżynierii stojącej za tym wszechobecnym procesem. W tym artykule zgłębimy cztery podstawowe zasady chłodnictwa i przeanalizujemy szczegółowo cykl chłodniczy, który jest sercem systemów chłodniczych.

Cztery Podstawowe Zasady Chłodnictwa

Chłodnictwo opiera się na kilku kluczowych zasadach fizycznych, które umożliwiają transfer ciepła z obszaru o niższej temperaturze do obszaru o wyższej temperaturze (co intuicyjnie wydaje się sprzeczne z naturalnym przepływem ciepła). Te zasady to:

1. Ciepło przepływa naturalnie od cieplejszego obiektu do chłodniejszego. Jest to fundamentalne prawo termodynamiki. Chłodnictwo działa poprzez wymuszanie przepływu ciepła w kierunku przeciwnym, czyli od chłodniejszego do cieplejszego.
2. Aby ciecz odparowała, musi pochłonąć ciepło. Proces parowania, czyli przejścia cieczy w stan gazowy, jest procesem endotermicznym. Oznacza to, że wymaga dostarczenia energii w postaci ciepła. Na tym zjawisku opiera się działanie parownika w cyklu chłodniczym.
3. Aby gaz skroplił się, musi oddać ciepło. Kondensacja, czyli przejście gazu w stan ciekły, jest procesem egzotermicznym. Oznacza to, że ciepło jest uwalniane do otoczenia. Ten proces zachodzi w skraplaczu systemu chłodniczego.
4. Ciśnienie i temperatura substancji są ze sobą powiązane. Zwiększenie ciśnienia gazu podnosi jego temperaturę wrzenia i skraplania, a zmniejszenie ciśnienia obniża te temperatury. Ta zasada jest wykorzystywana w procesach kompresji i rozprężania w cyklu chłodniczym.

Cykl Chłodniczy: Jak To Działa?

Cykl chłodniczy to zamknięty obieg, w którym czynnik chłodniczy krąży, przechodząc przez różne stany termodynamiczne, aby przenosić ciepło z jednego miejsca do drugiego. Prosty cykl chłodniczy składa się z czterech głównych procesów:

• Kompresja
• Kondensacja
• Rozprężanie
• Parowanie

Te procesy zachodzą odpowiednio w sprężarce, skraplaczu, zaworze rozprężnym i parowniku. W rzeczywistych instalacjach sercem systemu chłodniczego jest agregat skraplający z inwerterem, gdzie zachodzi proces sprężania i skraplania czynnika chłodniczego.

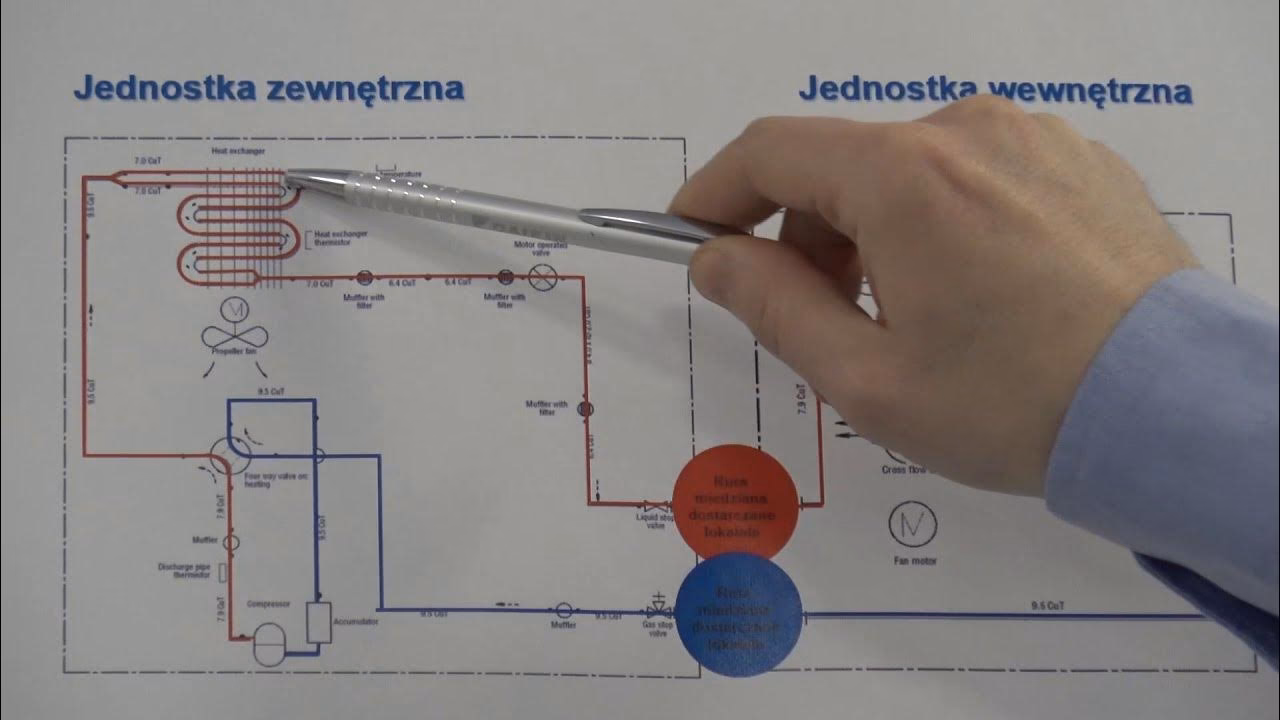

Poniżej omówimy każdy z tych procesów bardziej szczegółowo, odwołując się do schematu cyklu chłodniczego i diagramu log(p)-h (ciśnienie-entalpia), który ilustruje zmiany stanu czynnika chłodniczego w cyklu.

1. Kompresja

Cykl chłodniczy rozpoczyna się w punkcie 1'. W tym miejscu sprężarka zasysa przegrzaną parę czynnika chłodniczego przez rurę ssawną i rozpoczyna jej sprężanie. Podczas procesu kompresji ciśnienie, temperatura i energia sprężonej pary gwałtownie wzrastają. Z drugiej strony, objętość właściwa znacząco maleje. Kompresja kończy się w punkcie 2, który określa parametry pary opuszczającej sprężarkę. W tym punkcie temperatura i energia pary czynnika chłodniczego osiągają najwyższą wartość w całym cyklu.

Sprężanie czynnika chłodniczego jest kluczowe, ponieważ podnosi jego temperaturę i ciśnienie do poziomu, w którym może oddać ciepło do otoczenia w skraplaczu, które jest zazwyczaj cieplejsze niż przestrzeń chłodzona.

2. Kondensacja

Odcinek między punktami 2 i 3 na diagramie log(p)-h przedstawia proces chłodzenia przegrzanej pary o wysokim ciśnieniu do punktu, w którym zaczyna się ona skraplać. Podczas tego procesu energia i objętość właściwa pary nieznacznie maleją. W punkcie 3 para przestaje być przegrzana i staje się w 100% nasycona (x = 1, gdzie x to stopień suchości pary).

Proces kondensacji zachodzi między punktami 3 i 4. Jest to przemiana fazowa, w której para nasycona stopniowo przekształca się w ciecz nasyconą. Podczas tego procesu duża ilość energii jest uwalniana w postaci ciepła, które musi zostać odprowadzone do otoczenia. Kondensacja zachodzi w warunkach stałego ciśnienia i temperatury i kończy się w punkcie 4, gdzie stopień suchości czynnika chłodniczego jest równy zero (x = 0).

Skraplacz jest zasadniczo wymiennikiem ciepła, w którym czynnik chłodniczy oddaje ciepło do otoczenia (np. powietrza lub wody), co powoduje jego skroplenie. Ciepło oddawane w skraplaczu to suma ciepła pobranego w parowniku i energii dostarczonej przez sprężarkę.

3. Rozprężanie

W praktyce zaleca się, aby ciecz czynnika chłodniczego była lekko przechłodzona. Proces przechłodzenia zachodzi od punktu 4 do 4' i zapewnia, że do zaworu rozprężnego dostaje się ciecz czynnika chłodniczego. Dzięki przechłodzeniu zwiększamy również jednostkową wydajność chłodniczą (odcinek między punktami 5 i 1 na diagramie).

Zawór rozprężny służy do obniżenia ciśnienia czynnika chłodniczego, który wpływa do niego jako przechłodzona ciecz (punkt 4') i wypływa jako mieszanina cieczy i pary w punkcie 5. Stopień suchości tej mieszaniny ma wartość między zerem a jeden (0 < x < 1). Proces rozprężania jest traktowany jako izentalpowy – energia (entalpia, kJ/kg) czynnika chłodniczego pozostaje stała.

Rozprężanie czynnika chłodniczego jest kluczowe, ponieważ obniża jego temperaturę i ciśnienie do poziomu, w którym może on odbierać ciepło z chłodzonego medium w parowniku.

4. Parowanie

Linia od punktów 5 do 1 na diagramie log(p)-h przedstawia proces parowania przy stałej temperaturze i ciśnieniu. Obciążenie cieplne z chłodzonego medium jest przenoszone na czynnik chłodniczy poprzez powierzchnię wymiany ciepła parownika. W rezultacie energia czynnika chłodniczego znacznie wzrasta. Kiedy cała faza ciekła w mieszaninie cieczy i pary wyparuje, osiągany jest punkt 1, definiujący nasyconą parę czynnika chłodniczego (x = 1).

Ostatecznie nasycona para czynnika chłodniczego przepływa przez rurę ssawną. W tym odcinku kontrolujemy przegrzanie czynnika chłodniczego, aby upewnić się, że czynnik chłodniczy wchodzący do sprężarki nie będzie zawierał fazy ciekłej. Obecność cieczy w sprężarce mogłaby spowodować poważne uszkodzenia.

Cały cykl kończy się w punkcie 1', gdzie objętość właściwa przegrzanego czynnika chłodniczego jest najwyższa i gdzie cykl kompresji rozpoczyna się ponownie.

Podsumowanie Cyklu Chłodniczego

Cykl chłodniczy jest ciągłym procesem, który pozwala na efektywne przenoszenie ciepła z chłodzonego obszaru do otoczenia. Wykorzystuje on fizyczne właściwości czynników chłodniczych i zasadę przemian fazowych, aby osiągnąć ten cel. Zrozumienie poszczególnych etapów cyklu chłodniczego pozwala na lepsze zrozumienie działania systemów chłodniczych i ich optymalizację.

Często Zadawane Pytania (FAQ)

Jakie są główne elementy cyklu chłodniczego?

Główne elementy to sprężarka, skraplacz, zawór rozprężny i parownik.

Co to jest czynnik chłodniczy?

Czynnik chłodniczy to substancja robocza w cyklu chłodniczym, która zmienia swój stan skupienia, aby przenosić ciepło. Przykłady czynników chłodniczych to R134a, R410A, R32 i inne.

Dlaczego kompresja jest ważna w cyklu chłodniczym?

Kompresja podnosi ciśnienie i temperaturę czynnika chłodniczego, umożliwiając mu oddawanie ciepła w skraplaczu do otoczenia.

Gdzie zachodzi odbiór ciepła w cyklu chłodniczym?

Odbiór ciepła z chłodzonego medium zachodzi w parowniku, gdzie czynnik chłodniczy paruje.

Co oznacza przechłodzenie czynnika chłodniczego?

Przechłodzenie to proces obniżania temperatury cieczy czynnika chłodniczego poniżej temperatury nasycenia przy danym ciśnieniu. Zwiększa to efektywność cyklu.

Mam nadzieję, że ten artykuł pomógł Ci zrozumieć podstawy chłodnictwa i cykl chłodniczy. To fascynująca dziedzina, która ma ogromny wpływ na nasze codzienne życie.
