Zawory odcinające w instalacjach HVAC: Gdzie i Jak?

W nowoczesnych systemach HVAC, zarówno w domach jednorodzinnych, jak i obiektach przemysłowych, kluczową rolę odgrywają zawory odcinające. Te niepozorne elementy instalacji są fundamentem bezpieczeństwa, efektywności i komfortu użytkowania. Umożliwiają one precyzyjne zarządzanie przepływem czynników roboczych, takich jak woda, powietrze czy glikol, w obrębie całej instalacji. Dzięki nim możliwe jest szybkie i skuteczne odcięcie dopływu medium w wybranej sekcji, co jest nieocenione podczas prac konserwacyjnych, napraw awaryjnych czy modernizacji systemu. Prawidłowy montaż i rozmieszczenie zaworów odcinających to inwestycja, która procentuje oszczędnością czasu, pieniędzy i nerwów w przyszłości.

Gdzie strategicznie umieszczać zawory odcinające w instalacji?

Lokalizacja zaworów odcinających w instalacji nie jest przypadkowa i powinna być dokładnie przemyślana na etapie projektowania. Ich strategiczne rozmieszczenie ma na celu zapewnienie maksymalnej funkcjonalności i łatwości obsługi systemu. Podstawową zasadą jest umieszczanie zaworów w miejscach kluczowych z punktu widzenia eksploatacji i potencjalnych awarii.

Główny zawór odcinający

Pierwszym i najważniejszym miejscem montażu jest przyłącze wodociągowe, za wodomierzem. To tutaj powinien znajdować się główny zawór odcinający, umożliwiający odcięcie dopływu wody do całej nieruchomości. Dzięki temu, w przypadku jakichkolwiek prac hydraulicznych wewnątrz budynku, nie ma konieczności odcinania wody na poziomie przyłącza zewnętrznego, co mogłoby być uciążliwe i wymagać interwencji zewnętrznych służb.

Rozgałęzienia przewodów rozdzielczych

Kolejnymi ważnymi punktami są rozgałęzienia przewodów rozdzielczych. Instalacja wodociągowa w budynku często przypomina drzewo, gdzie od głównego pionu odchodzą mniejsze gałęzie zasilające poszczególne strefy lub pomieszczenia. Na każdym takim rozgałęzieniu warto zainstalować zawór odcinający. Umożliwia to izolację konkretnej części instalacji bez konieczności wyłączania całego systemu. Jest to szczególnie przydatne w budynkach wielokondygnacyjnych lub rozległych, gdzie awaria w jednej strefie nie musi wpływać na komfort użytkowania w pozostałych.

Urządzenia podnoszące ciśnienie wody i centralnego podgrzewania

W instalacjach wyposażonych w urządzenia podnoszące ciśnienie wody (hydrofory, pompy) oraz urządzenia centralnego podgrzewania wody (bojlery, wymienniki ciepła), zawory odcinające są wręcz niezbędne. Montuje się je zarówno przed, jak i za tymi urządzeniami. Przed urządzeniami umożliwiają odcięcie dopływu wody na czas konserwacji lub naprawy. Za urządzeniami pozwalają na izolację dalszej części instalacji, na przykład w przypadku awarii w systemie dystrybucji ciepłej wody.

Piony i odgałęzienia do punktów czerpalnych

Zawory odcinające powinny być również montowane w powiązaniu z urządzeniami pomiarowymi oraz w miejscach umożliwiających odcinanie dopływu wody do pionu. Na każdym pionie, szczególnie w budynkach wielopiętrowych, zaleca się umieszczenie zaworu odcinającego na jego początku. Dodatkowo, na każdym odgałęzieniu od pionu do punktów czerpalnych (np. umywalki, wanny, toalety) również powinny znajdować się zawory. Takie rozwiązanie pozwala na lokalne odcięcie wody w przypadku drobnych napraw lub wymiany armatury, bez konieczności wyłączania pionu dla wszystkich mieszkań lub użytkowników.

Punkty czerpalne

Ostatnim poziomem zabezpieczenia są zawory odcinające umieszczone bezpośrednio przy punktach czerpalnych. Są to najczęściej małe zawory kulowe, które montuje się tuż przed bateriami umywalkowymi, wannowymi, spłuczkami toaletowymi, zmywarkami czy pralkami. Umożliwiają one błyskawiczne odcięcie dopływu wody do konkretnego urządzenia, na przykład w przypadku przecieku wężyka lub konieczności wymiany baterii. Ich obecność znacząco ułatwia drobne prace konserwacyjne i naprawy, minimalizując ryzyko zalania i straty wody.

Czy zawór odcinający to zawór kulowy? Rodzaje zaworów odcinających

Często pojęcie zawór odcinający jest utożsamiane z zaworem kulowym, co nie jest do końca precyzyjne, choć w praktyce zawory kulowe są bardzo popularnym i powszechnie stosowanym rodzajem zaworów odcinających. Zawór odcinający to ogólna kategoria, obejmująca różne typy zaworów, których podstawową funkcją jest możliwość szybkiego i szczelnego zamknięcia przepływu medium w instalacji. Oprócz zaworów kulowych, do zaworów odcinających zaliczamy również zawory zasuwowe, zawory grzybkowe czy zawory motylkowe, choć w instalacjach domowych i mniejszych systemach HVAC, zawory kulowe dominują ze względu na swoją prostotę, niezawodność i łatwość obsługi.

Charakterystyka zaworów kulowych

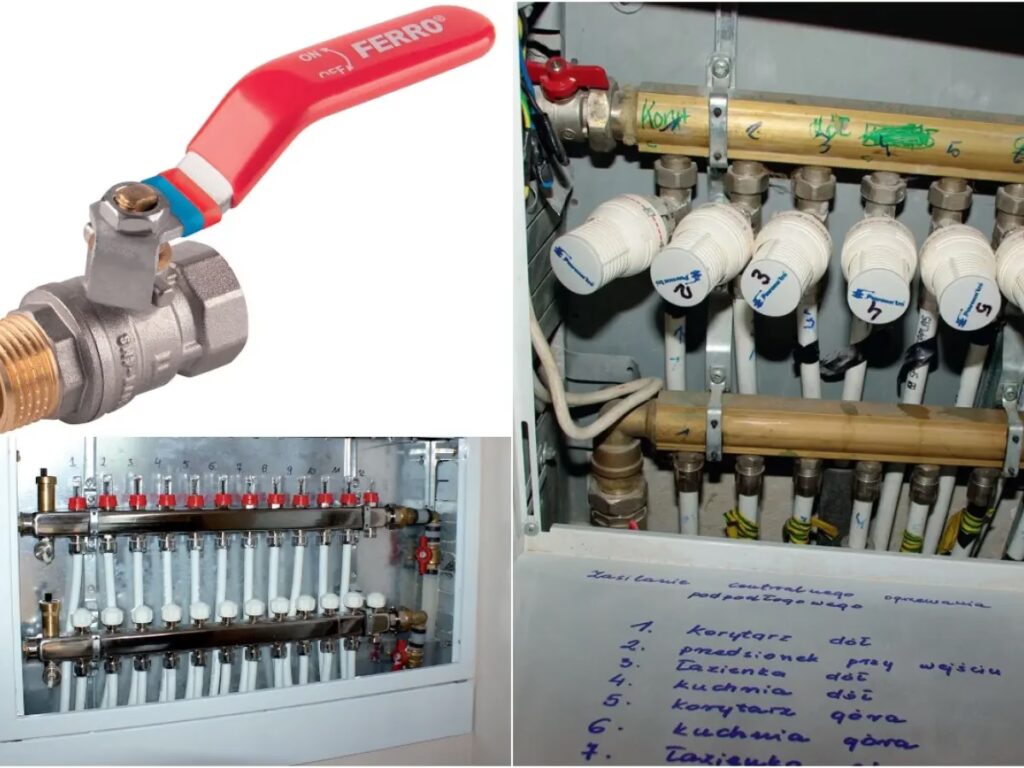

Zawory kulowe swoją popularność zawdzięczają prostej konstrukcji i efektywnemu działaniu. Kluczowym elementem jest kula z otworem przelotowym, umieszczona w korpusie zaworu. Obrót dźwigni o 90 stopni powoduje obrócenie kuli, co otwiera lub zamyka przepływ medium. Zawory kulowe charakteryzują się szybkim działaniem – pełne otwarcie lub zamknięcie następuje natychmiast po przekręceniu dźwigni. Są również bardzo szczelne w pozycji zamkniętej, co jest kluczowe dla bezpieczeństwa instalacji. Dodatkowo, zawory kulowe są stosunkowo proste w budowie, co przekłada się na ich niezawodność i długą żywotność.

Materiały wykonania zaworów kulowych

Zawory kulowe są produkowane z różnych materiałów, w zależności od przeznaczenia i rodzaju medium, z jakim mają kontakt. Najpopularniejsze materiały to mosiądz niklowany i stal nierdzewna.

• Mosiądz niklowany: Jest to popularny wybór do instalacji wodnych, grzewczych, pneumatycznych i olejowych. Mosiądz jest stopem miedzi i cynku, charakteryzującym się dobrymi właściwościami mechanicznymi i odpornością na korozję w środowisku wodnym. Niklowanie dodatkowo zwiększa jego odporność na korozję i poprawia estetykę. Zawory mosiężne są stosunkowo niedrogie i uniwersalne, co czyni je częstym wyborem w instalacjach domowych i przemysłowych o umiarkowanych wymaganiach.
• Stal nierdzewna: Wybierana jest do instalacji, gdzie medium robocze jest bardziej agresywne lub korozyjne, na przykład w instalacjach chemicznych, spożywczych czy w systemach z wodą o wysokiej twardości. Stal nierdzewna, szczególnie gatunki AISI 304 i AISI 316, charakteryzuje się wyjątkową odpornością na korozję, wysoką temperaturę i ciśnienie. Zawory ze stali nierdzewnej są droższe od mosiężnych, ale oferują znacznie większą trwałość i bezpieczeństwo w trudnych warunkach eksploatacyjnych.

Parametry doboru zaworów kulowych

Wybierając zawór kulowy, należy zwrócić uwagę na kilka kluczowych parametrów, aby zapewnić jego prawidłowe działanie i bezpieczeństwo instalacji:

• Ciśnienie pracy: Należy wybrać zawór o ciśnieniu roboczym odpowiednim do maksymalnego ciśnienia panującego w instalacji. Przekroczenie dopuszczalnego ciśnienia może prowadzić do uszkodzenia zaworu i wycieków.
• Temperatura pracy: Podobnie jak w przypadku ciśnienia, temperatura medium roboczego również ma wpływ na dobór zaworu. Należy upewnić się, że wybrany zawór jest przystosowany do temperatury panującej w instalacji.
• Rodzaj uszczelnienia: Uszczelnienie zaworu jest kluczowe dla jego szczelności. Najczęściej stosowane są uszczelnienia z PTFE (teflon) lub NBR (guma nitrylowa). PTFE charakteryzuje się wysoką odpornością chemiczną i temperaturową, natomiast NBR jest bardziej elastyczny i odporny na oleje.
• Sposób montażu:Zawory kulowe dostępne są z różnymi rodzajami przyłączy, takimi jak gwintowane, kołnierzowe i wtykowe. Należy wybrać zawór z przyłączami kompatybilnymi z istniejącą instalacją.

Zastosowanie zaworów kulowych w różnych instalacjach

Dzięki swojej uniwersalności, niezawodności i łatwości obsługi, zawory kulowe znalazły szerokie zastosowanie w różnorodnych instalacjach, zarówno domowych, jak i przemysłowych:

• Instalacje wodociągowe:Zawory kulowe do wody są standardem w instalacjach wodociągowych. Zapewniają trwałość, szczelność i łatwość odcinania dopływu wody w razie potrzeby.
• Instalacje grzewcze: Stosowane są w instalacjach centralnego ogrzewania do regulacji i odcinania przepływu czynnika grzewczego.
• Instalacje gazowe:Zawory kulowe do gazu muszą spełniać rygorystyczne normy bezpieczeństwa. Charakteryzują się specjalną konstrukcją i materiałami, zapewniając szczelność i bezpieczeństwo w instalacjach gazowych.
• Instalacje pneumatyczne: Wykorzystywane są w systemach sprężonego powietrza do sterowania przepływem powietrza i odcinania poszczególnych sekcji instalacji.
• Instalacje olejowe:Zawory kulowe odporne na oleje i smary stosowane są w instalacjach olejowych i systemach smarowania.
• Instalacje przemysłowe: W przemyśle zawory kulowe znajdują zastosowanie w różnorodnych procesach technologicznych, gdzie wymagana jest niezawodna i szybka kontrola przepływu mediów.

Rodzaje zaworów kulowych ręcznych

Rynek oferuje szeroki wybór zaworów kulowych ręcznych, dostosowanych do różnych potrzeb i zastosowań. Wśród nich wyróżniamy:

• Zawory odcinające standardowe: Uniwersalne rozwiązanie do większości standardowych instalacji.
• Zawory mini: Kompaktowe zawory kulowe przeznaczone do miejsc o ograniczonej przestrzeni.
• Zawory z odpowietrzeniem: Wyposażone w dodatkowy odpowietrznik, umożliwiający usuwanie powietrza z instalacji. Przydatne w systemach grzewczych i solarnych.
• Zawory kątowe: Umożliwiają zmianę kierunku przepływu medium o 90 stopni. Stosowane w miejscach, gdzie instalacja zmienia kierunek.
• Zawory trójdrożne: Pozwalają na rozdzielanie lub mieszanie przepływów. Wykorzystywane w bardziej złożonych systemach regulacji przepływu.
• Zawory jedno-, dwu- i trzyczęściowe: Różnią się konstrukcją i zastosowaniem. Zawory jedno- i dwuczęściowe są bardziej ekonomiczne i przeznaczone do mniej wymagających aplikacji. Zawory trzyczęściowe charakteryzują się większą wytrzymałością i możliwością łatwego demontażu korpusu, co ułatwia konserwację.

Montaż i eksploatacja zaworów kulowych ręcznych

Prawidłowy montaż zaworów kulowych jest kluczowy dla ich niezawodnego działania i długiej żywotności. Zawory odcinające powinny być montowane zgodnie z instrukcją producenta i zasadami sztuki instalacyjnej. Należy zwrócić uwagę na prawidłowy kierunek przepływu medium (zaznaczony na korpusie zaworu) oraz na szczelność połączeń.

Eksploatacja zaworów kulowych jest zazwyczaj bezproblemowa. Ważne jest jednak regularne sprawdzanie ich stanu technicznego, szczególnie w przypadku zaworów pracujących w trudnych warunkach. Należy kontrolować szczelność, łatwość obracania dźwigni oraz ewentualne oznaki korozji. W przypadku zauważenia nieprawidłowości, zawór należy wymienić, aby uniknąć poważniejszych awarii i wycieków.

Podsumowanie

Zawory odcinające, a w szczególności zawory kulowe, są nieodzownym elementem nowoczesnych instalacji HVAC. Ich strategiczne rozmieszczenie i prawidłowy dobór materiałów oraz parametrów pracy zapewniają bezpieczeństwo, funkcjonalność i komfort użytkowania systemu. Inwestycja w wysokiej jakości zawory odcinające to gwarancja spokoju i oszczędności w przyszłości, pozwalająca na szybkie i skuteczne reagowanie na wszelkie sytuacje awaryjne i potrzeby konserwacyjne instalacji.

FAQ - Najczęściej zadawane pytania

Czy zawór kulowy to zawór odcinający?

Tak, zawór kulowy jest bardzo popularnym i powszechnie stosowanym typem zaworu odcinającego. Pojęcie zawór odcinający jest szersze i obejmuje różne rodzaje zaworów o funkcji odcinania przepływu, ale zawory kulowe dominują w wielu aplikacjach ze względu na swoje zalety.

Z jakich materiałów wykonuje się zawory kulowe?

Najczęściej zawory kulowe wykonuje się z mosiądzu niklowanego lub stali nierdzewnej. Mosiądz jest odpowiedni do wody, gazu, oleju i powietrza, natomiast stal nierdzewna jest zalecana do mediów korozyjnych i agresywnych środowisk.

Jak dobrać zawór kulowy?

Przy doborze zaworu kulowego należy zwrócić uwagę na materiał wykonania (w zależności od medium), ciśnienie pracy, temperaturę pracy, rodzaj uszczelnienia oraz sposób montażu (przyłącza).

Gdzie montować zawory odcinające w domu?

Zawory odcinające w domu powinny być montowane w strategicznych miejscach, takich jak: za wodomierzem (główny zawór), na rozgałęzieniach przewodów rozdzielczych, na pionach, na odgałęzieniach do punktów czerpalnych oraz bezpośrednio przy punktach czerpalnych (baterie, spłuczki, urządzenia).
