Wady zaworów kątowych: Kiedy warto ich unikać?

W systemach HVAC (ogrzewanie, wentylacja i klimatyzacja) zawory odgrywają kluczową rolę w regulacji przepływu płynów. Zawory kątowe, obok zaworów motylkowych, są powszechnie stosowane w różnorodnych aplikacjach przemysłowych. Choć oba typy zaworów kontrolują przepływ, różnią się konstrukcją i działaniem. Zrozumienie tych różnic jest kluczowe przy wyborze odpowiedniego zaworu do konkretnego zastosowania. W tym artykule skupimy się na wadach zaworów kątowych, analizując ich ograniczenia i porównując je z zaworami motylkowymi, aby pomóc Ci podjąć świadomą decyzję.

Czym są zawory kątowe?

Zawory kątowe, znane również jako zawory narożne lub zawory grzybkowe, charakteryzują się korpusem w kształcie litery L. Wewnątrz zaworu znajduje się membrana lub kula, która reguluje przepływ płynu. Konstrukcja zaworu kątowego sprawia, że wlot i wylot są ustawione prostopadle do siebie, co czyni go idealnym rozwiązaniem w miejscach, gdzie przepływ płynu musi zmienić kierunek o 90 stopni.

Korpus zaworu kątowego jest zazwyczaj wykonany z materiałów takich jak mosiądz, brąz lub stal nierdzewna. Zespół zaworu składa się z trzpienia, grzybka (lub kuli) i gniazda, które współpracują ze sobą, kontrolując przepływ płynu. Trzpień, połączony z pokrętłem ręcznym lub siłownikiem, przechodzi przez dławik zaworu. Obracanie trzpieniem powoduje podnoszenie lub opuszczanie grzybka, który dociska się do gniazda, regulując przepływ. W niektórych zaworach kątowych zamiast grzybka stosuje się kulę, co zapewnia lepszą kontrolę przepływu i ciśnienia.

Mechanizm uszczelniający zaworów kątowych obejmuje elastyczną membranę lub twardą kulę, które tworzą uszczelnienie między grzybkiem a gniazdem po zamknięciu zaworu. Ta konstrukcja zapewnia lepszą odporność na ciśnienie i temperaturę w porównaniu z zaworami motylkowymi.

Zawory kątowe mogą być wyposażone w różnorodne akcesoria, takie jak spusty, odpowietrzniki i obejścia, co zwiększa ich funkcjonalność w specyficznych zastosowaniach. Dostępne są również w różnych konfiguracjach, w tym prostych, Y-kształtnych i skośnych.

Wady zaworów kątowych

Mimo licznych zalet, zawory kątowe posiadają również pewne wady, które warto rozważyć przed ich wyborem:

• Powolne działanie: Konstrukcja zaworów kątowych sprawia, że są one wolniejsze w działaniu w porównaniu z zaworami motylkowymi. Nie są idealne do zastosowań wymagających szybkiej kontroli przepływu. Operacja otwierania i zamykania zaworu kątowego zajmuje więcej czasu ze względu na mechanizm śrubowy i ruch grzybka.
• Wysoki koszt: Zawory kątowe są zazwyczaj droższe od zaworów motylkowych. W aplikacjach, gdzie budżet jest istotnym czynnikiem, zawory kątowe mogą okazać się mniej opłacalne. Większa złożoność konstrukcji i precyzja wykonania wpływają na wyższą cenę.
• Złożona konstrukcja: W porównaniu z prostymi zaworami motylkowymi, zawory kątowe mają bardziej skomplikowaną budowę. To może utrudniać instalację i konserwację. Większa liczba komponentów i bardziej precyzyjne spasowanie elementów wymaga większej staranności podczas montażu i potencjalnych napraw.
• Ograniczone możliwości oszczędzania przestrzeni: Ze względu na swój kształt litery L, zawory kątowe mogą zajmować więcej miejsca niż zawory motylkowe. W aplikacjach, gdzie przestrzeń jest ograniczona, mogą być mniej praktyczne. Ich gabaryty mogą być problematyczne w ciasnych przestrzeniach instalacyjnych.
• Większe straty ciśnienia: Konstrukcja zaworu kątowego, z wymuszonym zmianą kierunku przepływu o 90 stopni, może powodować większe straty ciśnienia w porównaniu z zaworami prostoprzepływowymi, takimi jak zawory motylkowe. To może wpływać na efektywność energetyczną całego systemu.

Zawory kątowe a zawory motylkowe - Porównanie

Aby lepiej zrozumieć ograniczenia zaworów kątowych, warto porównać je z popularnymi zaworami motylkowymi. Poniższa tabela przedstawia kluczowe różnice:

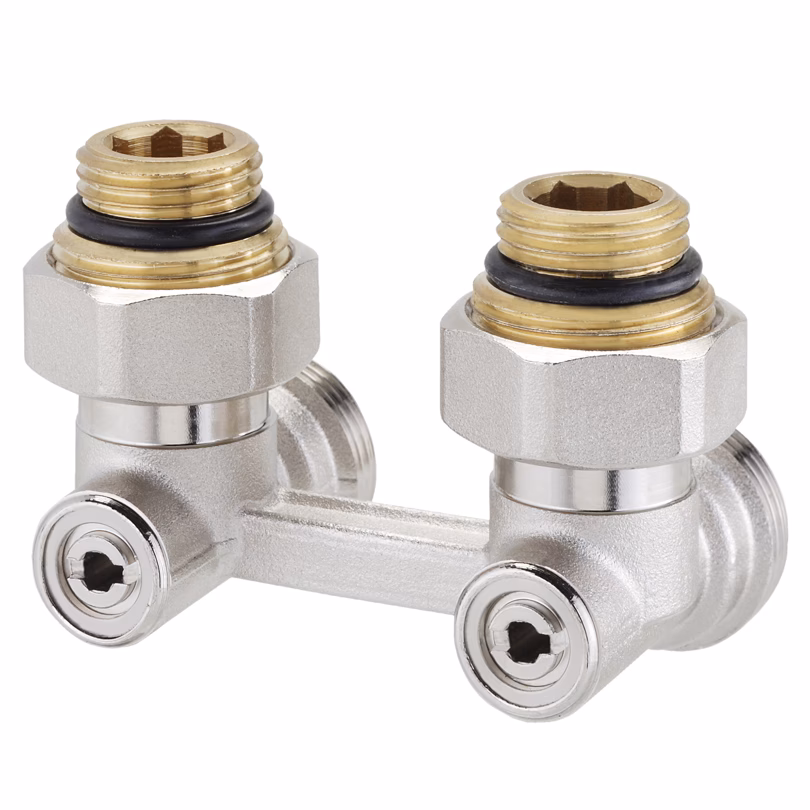

Zawory kątowe w systemach grzejnikowych

W kontekście zaworów grzejnikowych, zawory kątowe są powszechnie stosowane, ale istnieją również inne opcje, takie jak zawory proste i narożne. Wybór odpowiedniego typu zależy od sposobu podłączenia rur do grzejnika.

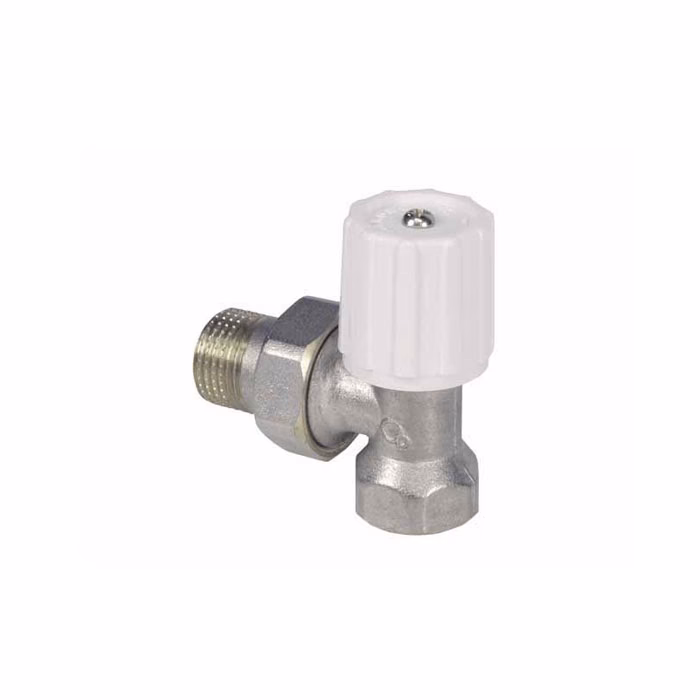

• Zawory kątowe grzejnikowe: Są niezbędne, gdy rury wychodzą z podłogi i muszą skręcić, aby wejść z boku do grzejnika.
• Zawory proste grzejnikowe: Stosowane głównie, gdy rury biegną wzdłuż ściany prosto do zaworu grzejnikowego.
• Zawory narożne grzejnikowe: Używane, gdy rury wychodzą ze ściany. Zawory narożne są najlepszym rozwiązaniem, gdy rury wychodzą ze ściany, unikając nadmiernego wystawania zaworu.

Często zadawane pytania (FAQ)

Kiedy powinienem unikać zaworów kątowych?

Należy unikać zaworów kątowych w aplikacjach wymagających szybkiego otwierania i zamykania zaworu, gdzie koszt jest kluczowym czynnikiem, a przestrzeń jest ograniczona. W takich przypadkach zawory motylkowe mogą być lepszym wyborem.

Czy zawory kątowe są trudne w instalacji?

Instalacja zaworów kątowych może być nieco bardziej skomplikowana niż zaworów motylkowych ze względu na ich konstrukcję i większą liczbę komponentów. Wymagają staranności i precyzji podczas montażu.

Czy zawory kątowe są odpowiednie do wysokich ciśnień?

Tak, zawory kątowe są zazwyczaj bardziej odpowiednie do zastosowań wysokociśnieniowych niż zawory motylkowe ze względu na ich konstrukcję i lepsze właściwości uszczelniające.

Jakie są główne zalety zaworów kątowych?

Główne zalety zaworów kątowych to precyzyjna kontrola przepływu, lepsza szczelność, trwałość i wszechstronność. Są również odpowiednie do mediów korozyjnych.

Podsumowanie

Wybór odpowiedniego zaworu, czy to kątowego, czy motylkowego, zależy od specyficznych wymagań aplikacji. Zawory kątowe, mimo pewnych wad takich jak wolniejsze działanie, wyższy koszt i bardziej złożona konstrukcja, oferują precyzyjną kontrolę przepływu, doskonałą szczelność i trwałość. Są idealne do zastosowań wysokociśnieniowych i tam, gdzie kluczowa jest precyzyjna regulacja. Natomiast zawory motylkowe, dzięki swojej prostocie i szybkości działania, lepiej sprawdzą się w aplikacjach o niższym ciśnieniu i tam, gdzie priorytetem jest szybkość i ekonomia. Zrozumienie wad i zalet obu typów zaworów pozwoli Ci na świadomy wybór, zapewniając optymalne działanie Twojego systemu HVAC.
