Współczynnik Korekcyjny w HVAC: Jak Obliczyć?

W branży HVAC, precyzja obliczeń jest kluczowa dla zapewnienia efektywności i komfortu systemów. Jednym z istotnych aspektów jest uwzględnienie współczynnika korekcyjnego. Ale czym dokładnie jest ten współczynnik i jak go obliczyć? W tym artykule szczegółowo omówimy to zagadnienie, dostarczając praktycznych wskazówek i metod obliczeniowych.

Czym jest Współczynnik Korekcyjny?

Współczynnik korekcyjny, w kontekście HVAC, jest wartością numeryczną stosowaną do dostosowania teoretycznych obliczeń do rzeczywistych warunków pracy systemu. Teoretyczne obliczenia często opierają się na idealnych założeniach, które w praktyce rzadko znajdują pełne odzwierciedlenie. Czynniki takie jak temperatura, wilgotność, wysokość nad poziomem morza, a nawet charakterystyka instalacji, mogą znacząco wpływać na rzeczywistą wydajność systemu wentylacji, klimatyzacji czy ogrzewania.

Współczynnik korekcyjny ma na celu zminimalizowanie rozbieżności między obliczeniami teoretycznymi a realnymi parametrami pracy systemu. Jego zastosowanie pozwala na bardziej precyzyjne projektowanie, dobór komponentów oraz optymalizację działania instalacji HVAC.

Dlaczego Współczynnik Korekcyjny jest Ważny w HVAC?

Zastosowanie współczynnika korekcyjnego jest niezwykle ważne z kilku powodów:

• Dokładność Obliczeń: Bez uwzględnienia współczynnika korekcyjnego, obliczenia mogą być niedokładne i prowadzić do błędnego doboru urządzeń lub nieefektywnego działania systemu.
• Optymalizacja Wydajności: Korekcja parametrów pozwala na dostosowanie systemu do rzeczywistych warunków, co przekłada się na lepszą wydajność i mniejsze zużycie energii.
• Oszczędność Kosztów: Precyzyjne obliczenia i optymalizacja systemu mogą prowadzić do znaczących oszczędności kosztów eksploatacyjnych, zwłaszcza w dłuższej perspektywie.
• Zapewnienie Komfortu: Prawidłowo skorygowane parametry systemu HVAC gwarantują utrzymanie optymalnych warunków komfortu termicznego w pomieszczeniach.

Czynniki Wpływające na Współczynnik Korekcyjny

Wiele czynników może wpływać na wartość współczynnika korekcyjnego w systemach HVAC. Do najważniejszych należą:

• Wysokość nad Poziomem Morza (Altitude): Wraz ze wzrostem wysokości nad poziomem morza, gęstość powietrza maleje. Ma to wpływ na wydajność wentylatorów i innych urządzeń przepływowych. Powietrze staje się rzadsze, co oznacza, że wentylator musi pracować ciężej, aby dostarczyć tę samą objętość powietrza co na niższych wysokościach.
• Temperatura Powietrza: Temperatura powietrza ma bezpośredni wpływ na jego gęstość. Cieplejsze powietrze jest mniej gęste niż zimne powietrze. Zmiany temperatury wpływają na przepływ powietrza, wymianę ciepła i wydajność urządzeń chłodniczych i grzewczych.
• Wilgotność Powietrza: Wilgotność powietrza również wpływa na jego gęstość oraz na procesy wymiany ciepła. Wysoka wilgotność może zmniejszać zdolność powietrza do absorbowania ciepła, co ma znaczenie w systemach klimatyzacyjnych.
• Gęstość Powietrza: Jest to kluczowy czynnik, który zależy od temperatury, ciśnienia atmosferycznego i wilgotności. Zmiany gęstości powietrza bezpośrednio wpływają na wydajność wentylatorów i przepływ powietrza w kanałach wentylacyjnych.
• Charakterystyka Instalacji: Długość i średnica kanałów wentylacyjnych, liczba kolanek, dyfuzorów i innych elementów instalacji, generują opory przepływu powietrza. Te opory należy uwzględnić przy doborze wentylatorów i obliczaniu współczynnika korekcyjnego.
• Rodzaj Filtra Powietrza: Różne filtry powietrza charakteryzują się różnymi oporami przepływu powietrza. Zanieczyszczenie filtra w trakcie eksploatacji dodatkowo zwiększa opory, co należy uwzględnić w obliczeniach.

Jak Obliczyć Współczynnik Korekcyjny? Krok po Kroku

Obliczanie współczynnika korekcyjnego może przyjmować różne formy, w zależności od czynnika, który chcemy skorygować. Poniżej przedstawiamy ogólne podejście i przykłady dla kilku kluczowych czynników.

1. Współczynnik Korekcyjny na Wysokość nad Poziomem Morza

Wysokość nad poziomem morza ma istotny wpływ na gęstość powietrza. Aby obliczyć współczynnik korekcyjny na wysokość, można skorzystać z przybliżonej formuły, która uwzględnia spadek ciśnienia atmosferycznego wraz z wysokością.

Przybliżona formuła na gęstość powietrza w funkcji wysokości (dla standardowej temperatury i wilgotności) to:

ρ_h = ρ₀ * (1 - (0.00012 * h))

Gdzie:

• ρ_h - gęstość powietrza na wysokości h
• ρ₀ - gęstość powietrza na poziomie morza (około 1.225 kg/m³)
• h - wysokość nad poziomem morza w metrach

Współczynnik korekcyjny na wysokość (K_wysokość) można przyjąć jako stosunek gęstości powietrza na poziomie morza do gęstości powietrza na danej wysokości:

K_wysokość = ρ₀ / ρ_h = 1 / (1 - (0.00012 * h))

Przykład: Oblicz współczynnik korekcyjny dla wysokości 1000 m n.p.m.

K_wysokość = 1 / (1 - (0.00012 * 1000)) = 1 / (1 - 0.12) = 1 / 0.88 ≈ 1.136

Oznacza to, że na wysokości 1000 m n.p.m., wydajność wentylatora może być niższa o około 13.6% w porównaniu do poziomu morza, przy zachowaniu tych samych ustawień.

2. Współczynnik Korekcyjny na Temperaturę Powietrza

Temperatura powietrza również wpływa na jego gęstość. Cieplejsze powietrze jest mniej gęste. Do korekcji na temperaturę można wykorzystać prawo Charlesa i Gay-Lussaca, które mówi, że gęstość gazu jest odwrotnie proporcjonalna do temperatury absolutnej (w Kelwinach).

Współczynnik korekcyjny na temperaturę (K_temperatura) można obliczyć jako:

K_temperatura = T₀ / T_h

Gdzie:

• T₀ - temperatura referencyjna (np. 20°C = 293.15 K)
• T_h - rzeczywista temperatura powietrza w systemie (w Kelwinach)

Przykład: Oblicz współczynnik korekcyjny, jeśli temperatura powietrza w systemie wynosi 35°C (308.15 K), a temperatura referencyjna to 20°C (293.15 K).

K_temperatura = 293.15 K / 308.15 K ≈ 0.951

W tym przypadku, współczynnik korekcyjny na temperaturę wynosi około 0.951. Oznacza to, że przy wyższej temperaturze, wydajność systemu może być nieco niższa.

3. Współczynnik Korekcyjny na Opory Instalacji

Opory instalacji, takie jak opory kanałów wentylacyjnych, filtrów, kolanek, dyfuzorów, muszą być uwzględnione przy doborze wentylatorów i obliczaniu przepływu powietrza. Współczynnik korekcyjny na opory instalacji jest bardziej złożony i często wymaga zastosowania specjalistycznych programów do obliczeń hydraulicznych lub korzystania z charakterystyk wentylatorów dostarczonych przez producenta.

W praktyce, inżynierowie HVAC często korzystają z:

• Nomogramów i Wykresów: Producenci wentylatorów często dostarczają nomogramy i wykresy, które uwzględniają wpływ oporów instalacji na charakterystyki pracy wentylatorów.
• Oprogramowania do Obliczeń Hydraulicznych: Istnieje specjalistyczne oprogramowanie, które pozwala na dokładne obliczenie oporów instalacji i dobór odpowiednich wentylatorów.
• Metod Doświadczalnych: W niektórych przypadkach, szczególnie w istniejących instalacjach, pomiary przepływu powietrza i ciśnienia mogą być konieczne do określenia rzeczywistych oporów i dobrania odpowiedniego współczynnika korekcyjnego.

Typy Współczynników Korekcyjnych w HVAC

W zależności od aspektu systemu HVAC, który chcemy skorygować, możemy wyróżnić różne typy współczynników korekcyjnych:

• Współczynnik Korekcyjny Przepływu Powietrza: Dostosowuje obliczony przepływ powietrza do rzeczywistych warunków pracy, uwzględniając wysokość, temperaturę, wilgotność i opory instalacji.
• Współczynnik Korekcyjny Wydajności Chłodniczej/Grzewczej: Koryguje wydajność urządzeń chłodniczych i grzewczych w zależności od warunków otoczenia, takich jak temperatura zewnętrzna i wewnętrzna, wilgotność.
• Współczynnik Korekcyjny Ciśnienia: Umożliwia dostosowanie obliczonego ciśnienia w systemie wentylacyjnym do rzeczywistych warunków, uwzględniając opory instalacji.

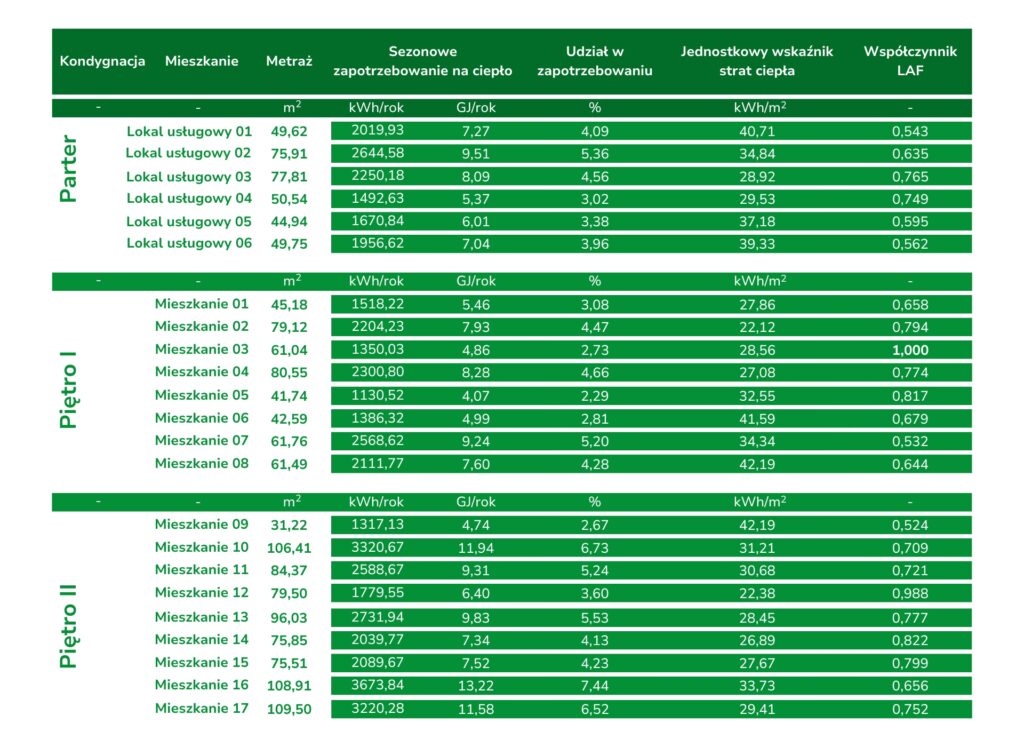

• Współczynnik Korekcyjny Strat Ciepła/Chłodu: Koryguje obliczone straty ciepła lub chłodu przez przegrody budowlane, uwzględniając rzeczywiste warunki eksploatacyjne i charakterystykę materiałów.

Praktyczne Zastosowania Współczynników Korekcyjnych

Współczynniki korekcyjne znajdują szerokie zastosowanie w różnych etapach projektowania, instalacji i eksploatacji systemów HVAC:

• Projektowanie Systemów Wentylacyjnych i Klimatyzacyjnych: Przy doborze wentylatorów, klimatyzatorów i innych urządzeń, konieczne jest uwzględnienie współczynników korekcyjnych, aby zapewnić odpowiednią wydajność systemu w rzeczywistych warunkach.
• Dobór Urządzeń: Współczynniki korekcyjne pomagają w prawidłowym doborze urządzeń HVAC o odpowiedniej mocy i wydajności, unikając przewymiarowania lub niedowymiarowania systemu.
• Testowanie i Uruchomienie Systemów: Podczas testowania i uruchamiania systemów HVAC, współczynniki korekcyjne są wykorzystywane do weryfikacji i dostosowania parametrów pracy systemu do wymagań projektowych.
• Diagnostyka i Rozwiązywanie Problemów: W przypadku problemów z wydajnością systemu HVAC, analiza współczynników korekcyjnych może pomóc w zidentyfikowaniu przyczyn problemu i znalezieniu odpowiednich rozwiązań.
• Audyty Energetyczne: Współczynniki korekcyjne są istotne przy przeprowadzaniu audytów energetycznych systemów HVAC, pozwalając na dokładniejszą ocenę efektywności energetycznej i identyfikację potencjalnych oszczędności.

Częste Błędy przy Obliczaniu Współczynników Korekcyjnych

Podczas obliczania i stosowania współczynników korekcyjnych, należy unikać pewnych typowych błędów:

• Ignorowanie Współczynników Korekcyjnych: Najczęstszym błędem jest całkowite pomijanie współczynników korekcyjnych, co prowadzi do niedokładnych obliczeń i potencjalnych problemów z wydajnością systemu.
• Stosowanie Uproszczonych Metod w Złożonych Przypadkach: W przypadku bardziej złożonych systemów i warunków pracy, stosowanie uproszczonych metod obliczeniowych może być niewystarczające i prowadzić do błędów.
• Brak Dokładnych Danych Wejściowych: Dokładność obliczeń współczynników korekcyjnych zależy od jakości danych wejściowych, takich jak temperatura, wilgotność, wysokość, charakterystyka instalacji. Niedokładne dane wejściowe prowadzą do błędnych wyników.
• Nieaktualne Dane: Warunki pracy systemu HVAC mogą się zmieniać w czasie. Należy regularnie aktualizować dane wejściowe i weryfikować współczynniki korekcyjne, szczególnie w przypadku znaczących zmian warunków otoczenia.

FAQ - Najczęściej Zadawane Pytania

Czy współczynnik korekcyjny jest zawsze konieczny?

Nie zawsze, ale w większości przypadków jest zalecany, szczególnie w projektach HVAC, gdzie precyzja i efektywność są kluczowe. W prostych systemach, gdzie margines błędu jest dopuszczalny, można go pominąć, ale w bardziej wymagających aplikacjach jest niezbędny.

Jak często należy ponownie obliczać współczynniki korekcyjne?

Współczynniki korekcyjne należy ponownie obliczać, gdy zmieniają się istotne warunki pracy systemu, takie jak temperatura, wilgotność, wysokość nad poziomem morza, lub gdy modyfikowana jest instalacja wentylacyjna.

Gdzie mogę znaleźć wiarygodne dane do obliczania współczynników korekcyjnych?

Wiarygodne dane można znaleźć w normach i standardach HVAC, podręcznikach inżynierskich, dokumentacji technicznej producentów urządzeń oraz specjalistycznych programach do obliczeń HVAC.

Czy istnieją kalkulatory online do obliczania współczynników korekcyjnych?

Tak, istnieje wiele kalkulatorów online, które mogą pomóc w obliczaniu współczynników korekcyjnych dla różnych parametrów HVAC. Warto jednak upewnić się, że korzystamy z wiarygodnych i sprawdzonych narzędzi.

Podsumowanie

Współczynnik korekcyjny jest nieodzownym elementem precyzyjnych obliczeń w branży HVAC. Jego uwzględnienie pozwala na dostosowanie teoretycznych założeń do rzeczywistych warunków pracy systemów wentylacji, klimatyzacji i ogrzewania. Poprzez uwzględnienie czynników takich jak wysokość nad poziomem morza, temperatura, wilgotność i opory instalacji, możemy zapewnić optymalną wydajność, oszczędność energii i komfort użytkowania systemów HVAC. Pamiętając o znaczeniu współczynników korekcyjnych i stosując odpowiednie metody obliczeniowe, możemy projektować i eksploatować systemy HVAC na najwyższym poziomie.
