Zawory HVAC: Zwrotne, Różnicowe i Strefowe

W systemach HVAC (Ogrzewanie, Wentylacja, Klimatyzacja) kluczową rolę odgrywają zawory. To one regulują przepływ czynników roboczych, zabezpieczają instalacje i wpływają na komfort użytkowania. W tym artykule skupimy się na trzech ważnych rodzajach zaworów: zwrotnych, różnicowych i strefowych, wyjaśniając ich budowę, działanie i zastosowanie.

https://www.youtube.com/watch?v=ygUSI3phd29yeW9kY2luYWrEhWNl

Zawory zwrotne międzykołnierzowe - charakterystyka i zastosowania

W rurociągach przesyłających media pod ciśnieniem, takie jak ciecze, sprężone powietrze czy czynnik grzewczy, niezbędne jest zapewnienie przepływu w jednym kierunku. Temu zadaniu służą zawory zwrotne, nazywane również jednokierunkowymi. Działają one automatycznie, otwierając się pod wpływem ciśnienia medium i zamykając, gdy przepływ ustaje lub próbuje zmienić kierunek. Wykorzystują różnicę ciśnień przed i za zaworem, co determinuje kierunek przepływu.

Rodzaje zaworów zwrotnych międzykołnierzowych

Zawory zwrotne międzykołnierzowe, charakteryzujące się montażem między kołnierzami rurociągu, występują w kilku typach, różniących się konstrukcją i właściwościami:

• Zawór zwrotny płytkowy (Wafer): Posiada centralnie umieszczoną płytkę, dociskaną sprężyną. Dostępny w wersji żeliwnej (uszczelnienie NBR) i nierdzewnej (uszczelnienie metal/metal), która nadaje się również do pary.
• Zawór zwrotny dwuklapkowy (Wafer, motylkowy): Elementem zamykającym są dwie klapki motylkowe, umocowane na centralnym sworzniu. Podobnie jak płytkowy, występuje w wersji żeliwnej (uszczelnienie NBR) i nierdzewnej (uszczelnienie FKM).
• Zawór zwrotny klapowy (klapa zwrotna): Charakteryzuje się klapą, która odchyla się, umożliwiając przepływ. Konstrukcja umożliwia łatwą konserwację i oszczędność miejsca. Opcjonalnie dostępny ze sprężynami domykającymi. Dostępne modele żeliwne i nierdzewne z elastomerami NBR, EPDM, FKM lub uszczelnieniem teflonowym.
• Zawór zwrotny grzybkowy (sprężynowy, osiowy): Posiada kołnierze wbudowane w konstrukcję. Elementem zamykającym jest grzybek, dociskany sprężyną wewnątrz korpusu. Zwarta budowa minimalizuje straty ciśnienia i uderzenia hydrauliczne. Dostępny w wersji żeliwnej z uszczelnieniami NBR.

Poniższa tabela przedstawia porównanie typów zaworów zwrotnych międzykołnierzowych:

Montaż zaworów zwrotnych - pionowo czy poziomo?

Zawory zwrotne są uniwersalne pod względem montażu - mogą być instalowane zarówno w rurociągach pionowych, jak i poziomych. Ważne jest jednak zachowanie odpowiedniej orientacji:

• Montaż poziomy: Pokrywa zaworu powinna być skierowana do góry.
• Montaż pionowy: Przepływ medium powinien odbywać się z dołu do góry.

Zastosowania zaworów zwrotnych

Szeroki wybór typów i materiałów wykonania sprawia, że zawory zwrotne międzykołnierzowe znajdują zastosowanie w wielu gałęziach przemysłu, zarówno dla mediów ciekłych, jak i gazowych. Przykładowe obszary zastosowań to:

• Układy ogrzewania i klimatyzacji
• Instalacje sprężonego powietrza
• Przepompownie i dystrybucja wody
• Zakłady chemiczne
• Rolnictwo
• Przetwórstwo spożywcze

W zależności od zastosowania, zawory zwrotne mogą posiadać odpowiednie atesty, np. ciśnieniowe lub PZH.

Zawory różnicowe w instalacjach centralnego ogrzewania

W instalacjach centralnego ogrzewania kluczową rolę odgrywają zawory różnicowe. Ich głównym zadaniem jest ochrona instalacji przed przegrzaniem, zabezpieczenie pompy obiegowej i kotła przed nadmiernym wzrostem temperatury. Zapobiegają one niebezpiecznym sytuacjom, które mogłyby wystąpić w przypadku awarii pompy obiegowej lub braku zasilania.

Budowa i działanie zaworów różnicowych

Konstrukcja zaworu różnicowego jest stosunkowo prosta. Elementem zamykającym przepływ wody podczas normalnej pracy instalacji (z włączoną pompą) jest kulka, zazwyczaj wykonana z tworzywa. Warto zaznaczyć, że choć zawory różnicowe i zwrotne są podobne, różnią się elementem dociskającym - w zaworze zwrotnym jest to sprężynka, a nie kulka. Ta różnica konstrukcyjna sprawia, że zawory te nie są zamienne.

Zasada działania zaworu różnicowego opiera się na automatycznym przełączaniu między obiegiem wymuszonym (pompa pracuje, zawór zamknięty) a grawitacyjnym (pompa nie pracuje, zawór otwarty). W przypadku awarii pompy, obieg wymuszony ustaje, a zawór różnicowy samoczynnie się otwiera, umożliwiając krążenie wody na zasadzie grawitacji, z pominięciem pompy. Dzięki temu instalacja nadal może oddawać ciepło, choć z mniejszą wydajnością.

Gdzie montować zawory różnicowe?

Zawory różnicowe montuje się w instalacjach centralnego ogrzewania z obiegiem wymuszonym. Mogą pracować w pozycji pionowej i poziomej, zarówno na wyjściu, jak i na wejściu do kotła. Kluczowe jest zachowanie kierunku przepływu wody, zgodnego ze strzałką na korpusie zaworu. Możliwy jest również montaż na powrocie, pod warunkiem obecności pompy w tym miejscu.

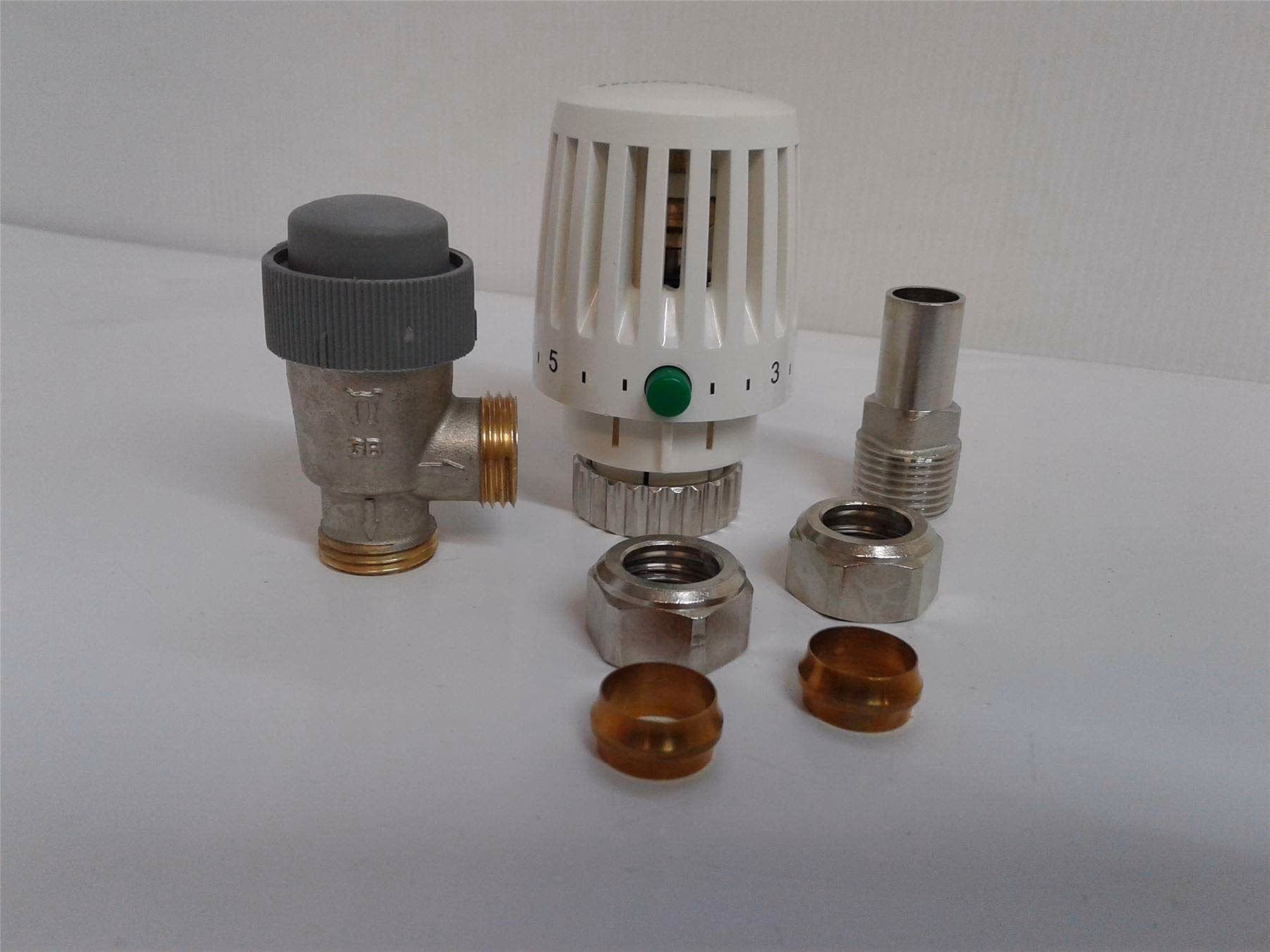

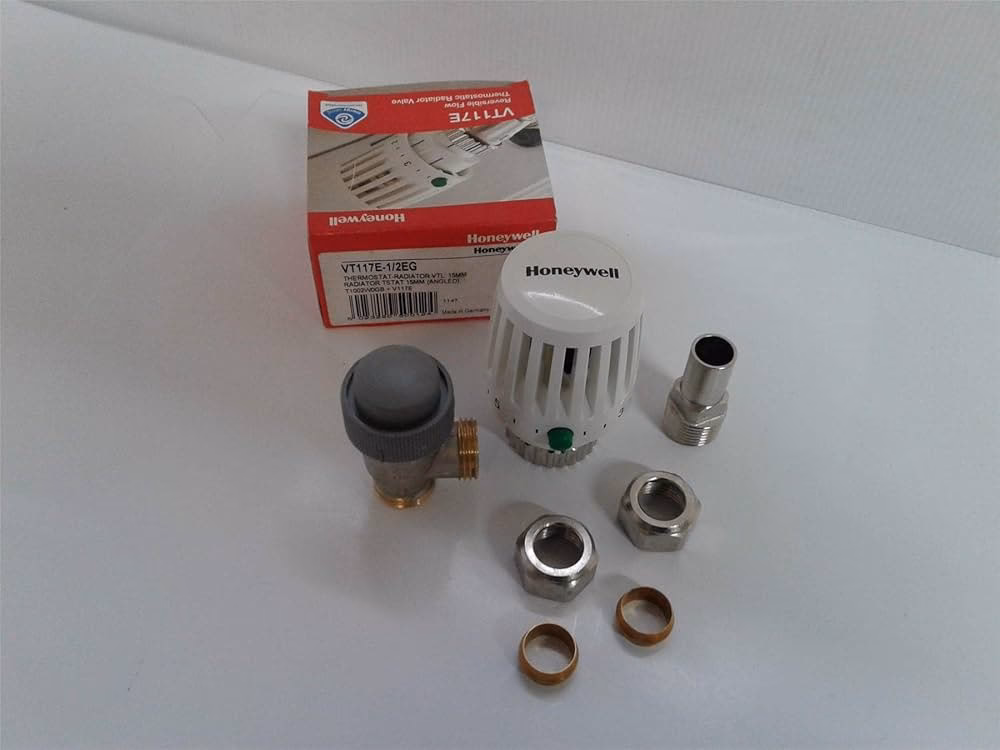

Prawidłowe ustawienie głowic termostatycznych

Głowice termostatyczne to elementy regulujące temperaturę w pomieszczeniach poprzez kontrolę przepływu czynnika grzewczego przez grzejnik. Wbrew powszechnemu przekonaniu, na okres letni zaleca się ustawienie głowic na pozycji 5, a nie na symbolu „*” (ochrona przed zamarzaniem). Ustawienie na „*” może spowodować zablokowanie się zaworu, ponieważ przy temperaturze powyżej 7°C iglica będzie naciskać na głowicę grzejnika.

Zawory strefowe - inteligentne zarządzanie ciepłem

W systemach ogrzewania, wentylacji i klimatyzacji coraz częściej stosuje się zawory strefowe. Pozwalają one na podział instalacji na strefy grzewcze, co zwiększa efektywność i komfort użytkowania. Przykładowo, w domu jednorodzinnym parter może stanowić jedną strefę, a piętro z sypialniami drugą. Dzięki temu ciepło może być kierowane w większym stopniu na parter w ciągu dnia, a na piętro w nocy, pozwalając na obniżenie temperatury w nieużywanych obszarach.

Rodzaje zaworów strefowych

Zawory strefowe stosowane w domowych instalacjach hydraulicznych są zazwyczaj elektryczne. W większych instalacjach komercyjnych mogą być stosowane zawory pneumatyczne lub próżniowe. W każdym przypadku, silnik (elektryczny, pneumatyczny, próżniowy) jest zazwyczaj połączony z zaworem wodnym za pomocą sprzęgła mechanicznego.

• Zawory strefowe elektryczne: Najczęściej wykorzystują małe silniki synchroniczne z dzielonym biegunem, wyposażone w wyłącznik obrotowy, który odłącza silnik w pozycji „zawór otwarty” lub „zawór zamknięty”. Sterowanie odbywa się niskonapięciowym prądem zmiennym 24V, co umożliwia bezpośrednie sterowanie termostatami niskonapięciowymi. W prostszych wariantach, silnik pracuje do momentu napotkania oporu mechanicznego, a zawór pozostaje otwarty tak długo, jak długo jest zasilany.
• Zawory strefowe termoelektryczne (z silnikiem woskowym): Wykorzystują silnik woskowy i mechanizm sprężynowy. Zawór jest normalnie zamknięty sprężyną, a otwierany pod wpływem silnika woskowego. Odłączenie zasilania zamyka zawór.
• Zawory strefowe pneumatyczne i próżniowe: Sterowane ciśnieniem powietrza lub próżnią. Termostat włącza i wyłącza ciśnienie/próżnię, co powoduje ruch membrany gumowej lub zaworu kulowego i aktywację zaworu. Zazwyczaj powracają do pozycji domyślnej (zwykle „otwarty”) bez zasilania.

Zaawansowane systemy mogą wykorzystywać automatykę budynkową (np. BACnet, LonWorks) do sterowania zaworami strefowymi, co umożliwia jeszcze bardziej precyzyjne i efektywne zarządzanie ciepłem.

Najczęściej zadawane pytania (FAQ)

1. Jak zamontować zawór zwrotny? Zawory zwrotne można montować poziomo (pokrywą do góry) lub pionowo (przepływ z dołu do góry). Należy zwrócić uwagę na kierunek przepływu medium, oznaczony na korpusie zaworu.
2. Gdzie stosuje się zawory zwrotne? Zawory zwrotne znajdują zastosowanie w wielu instalacjach przemysłowych i domowych, m.in. w układach ogrzewania, klimatyzacji, instalacjach sprężonego powietrza, przepompowniach wody, zakładach chemicznych i spożywczych.
3. Czym różni się zawór zwrotny od różnicowego? Zawory zwrotne zapobiegają przepływowi wstecznemu medium, natomiast zawory różnicowe w instalacjach c.o. umożliwiają przełączenie z obiegu wymuszonego na grawitacyjny w przypadku awarii pompy. Różnią się konstrukcją elementu zamykającego (sprężynka vs. kulka).
4. Jak ustawić głowicę termostatyczną na lato? Zaleca się ustawienie głowicy termostatycznej na pozycję 5 w okresie letnim, aby zapobiec zablokowaniu zaworu.
5. Co to jest zawór strefowy i do czego służy? Zawór strefowy umożliwia podział instalacji grzewczej lub klimatyzacyjnej na strefy, co pozwala na bardziej efektywne i komfortowe zarządzanie temperaturą w różnych częściach budynku.

Podsumowując, zawory zwrotne, różnicowe i strefowe to kluczowe elementy systemów HVAC, zapewniające prawidłowe działanie, bezpieczeństwo i efektywność instalacji. Wybór odpowiedniego typu zaworu i jego prawidłowy montaż są kluczowe dla optymalnej pracy całego systemu.
