Lutowanie rur miedzianych: poradnik krok po kroku

Rury miedziane od lat cieszą się niesłabnącą popularnością w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz wodno-kanalizacyjnych. Ich trwałość, odporność na korozję i doskonałe właściwości przewodzenia ciepła czynią je idealnym wyborem do przesyłania różnorodnych mediów. Kluczowym elementem w tworzeniu solidnych i szczelnych instalacji z rur miedzianych jest umiejętność ich łączenia, a najtrwalszą metodą jest lutowanie. Czy można lutować rurki miedziane? Oczywiście! W tym artykule przeprowadzimy Cię krok po kroku przez proces lutowania miedzi, wyjaśnimy różnice między lutowaniem miękkim a twardym, oraz podpowiemy, jak wykonać to zadanie samodzielnie, by cieszyć się instalacją na lata.

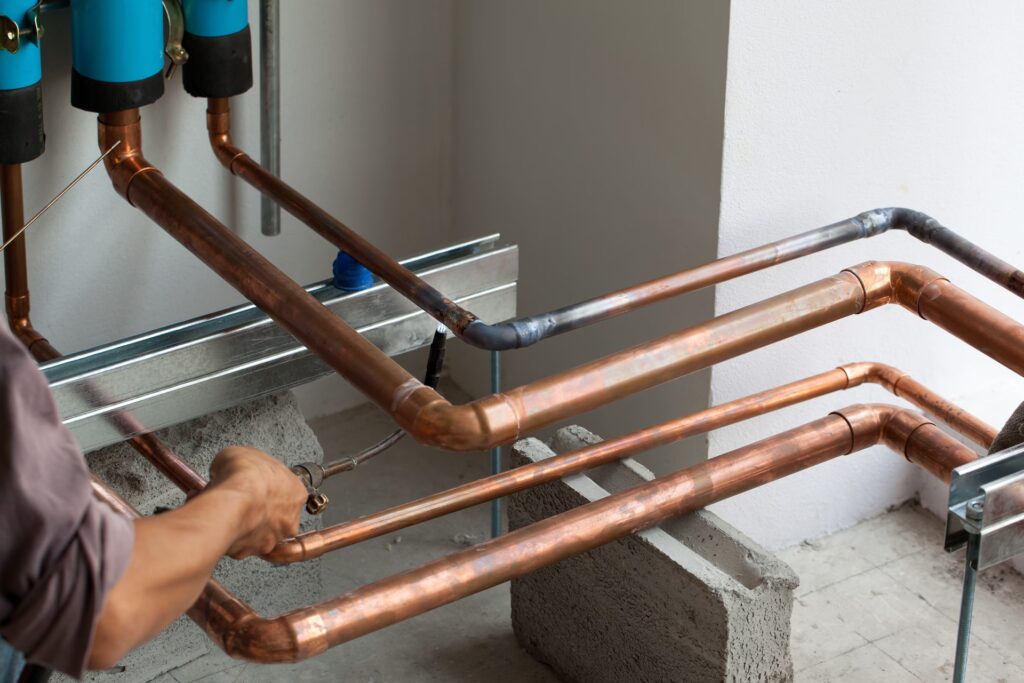

Gdzie stosuje się rury miedziane?

Wszechstronność rur miedzianych sprawia, że znajdują one zastosowanie w wielu dziedzinach. Są niezastąpione wszędzie tam, gdzie liczy się niezawodność i trwałość instalacji. Oto kilka przykładów zastosowań rur miedzianych:

• Instalacje wodno-kanalizacyjne: Miedź jest idealna do przesyłania wody pitnej, użytkowej oraz ciepłej wody użytkowej. Jest odporna na korozję, co gwarantuje czystość wody i długowieczność instalacji.
• Instalacje grzewcze: Wysoka przewodność cieplna miedzi sprawia, że rury miedziane doskonale sprawdzają się w instalacjach centralnego ogrzewania. Szybko i efektywnie rozprowadzają ciepło, zapewniając komfort cieplny w pomieszczeniach.
• Instalacje chłodnicze: W systemach klimatyzacji i chłodzenia rury miedziane umożliwiają skuteczne rozprowadzanie czynników chłodniczych, gwarantując wydajną pracę urządzeń.
• Instalacje gazowe: Odporność miedzi na korozję chemiczną i gazową czyni ją bezpiecznym i trwałym materiałem do instalacji gazowych.
• Instalacje przemysłowe: W przemyśle chemicznym, spożywczym i farmaceutycznym, gdzie higiena i odporność na agresywne substancje są kluczowe, rury miedziane są niezastąpione. Są łatwe do czyszczenia i nie wchodzą w reakcje z większością substancji chemicznych.

Kiedy zachodzi konieczność lutowania rur miedzianych?

Podczas tworzenia instalacji z rur miedzianych, niezależnie czy jest to instalacja wodna, grzewcza czy klimatyzacyjna, nieuniknione jest łączenie ze sobą poszczególnych elementów. Rury trzeba połączyć w długie odcinki, dopasować do kształtu pomieszczeń za pomocą kolanek i trójników, oraz wpiąć w istniejącą infrastrukturę. Chociaż istnieją metody łączenia rur miedzianych za pomocą złączek zaciskowych, lutowanie pozostaje najbardziej pewnym i trwałym sposobem na uzyskanie szczelnego połączenia. Lutowanie, w przeciwieństwie do złączek, tworzy trwałe, monolityczne połączenie, które jest bardziej odporne na wibracje, zmiany temperatury i ciśnienia, co jest szczególnie ważne w instalacjach HVAC.

Czym się różni lutowanie miękkie od twardego?

W kontekście łączenia rur miedzianych, najczęściej spotykamy się z dwoma rodzajami lutowania: lutowaniem miękkim i lutowaniem twardym. Kluczowa różnica między nimi tkwi w temperaturze procesu oraz rodzaju użytego lutu, co przekłada się na wytrzymałość i zastosowanie połączenia.

Lutowanie miękkie

Lutowanie miękkie odbywa się w temperaturach poniżej 400°C. Jako spoiwo wykorzystuje się luty cynowo-miedziane lub cynowo-srebrne. Charakteryzuje się niższą wytrzymałością mechaniczną połączenia, ale jest w zupełności wystarczające do instalacji, w których temperatura pracy nie przekracza 110°C, takich jak instalacje wodno-kanalizacyjne i centralnego ogrzewania niskotemperaturowego. Do lutowania miękkiego używa się lutownic elektrycznych, gazowych lub niewielkich palników propan-butan. Ważne jest, aby podczas lutowania miękkiego nie przegrzać łączonych elementów, co mogłoby osłabić połączenie.

Lutowanie twarde

Lutowanie twarde wymaga osiągnięcia temperatur powyżej 400°C, często przekraczających 600°C, a nawet 900°C, w zależności od rodzaju lutu. Stosuje się luty miedziano-fosforowe, srebrne lub mosiężne. Połączenia lutowane twardo charakteryzują się wysoką wytrzymałością mechaniczną i odpornością na wysokie temperatury, przekraczające 110°C. Dlatego lutowanie twarde jest preferowane w instalacjach, gdzie występują wyższe temperatury i ciśnienia, na przykład w instalacjach chłodniczych, klimatyzacyjnych oraz w niektórych typach instalacji grzewczych wysokotemperaturowych. Do lutowania twardego wykorzystuje się palniki gazowe acetylenowo-tlenowe lub propan-butan, które pozwalają na osiągnięcie wymaganej temperatury.

Lutowanie miękkie i twarde – które wybrać?

Wybór między lutowaniem miękkim a twardym zależy przede wszystkim od przeznaczenia instalacji i temperatury pracy. Do instalacji wody użytkowej, kanalizacji oraz centralnego ogrzewania niskotemperaturowego, gdzie temperatura medium nie przekracza 110°C, w zupełności wystarczy lutowanie miękkie. Jest prostsze do wykonania i wymaga mniej zaawansowanego sprzętu. Natomiast w instalacjach, gdzie temperatura medium może przekroczyć 110°C, takich jak instalacje solarne, kotłownie wysokotemperaturowe, instalacje chłodnicze i klimatyzacyjne, konieczne jest zastosowanie lutowania twardego, które zapewni wymaganą wytrzymałość i bezpieczeństwo połączenia.

Lutowanie rur miedzianych – poradnik krok po kroku

Samodzielne lutowanie rur miedzianych, choć wymaga pewnej wprawy, jest zadaniem wykonalnym. Poniżej przedstawiamy krok po kroku, jak prawidłowo lutować rury miedziane, zarówno miękko, jak i twardo.

1. Przygotowanie materiałów:
   • Rury miedziane i kształtki: Upewnij się, że rury są odpowiednio przycięte i dopasowane do siebie. Staraj się minimalizować liczbę połączeń, wykorzystując jak najdłuższe odcinki rur.
   • Gratownik: Narzędzie do fazowania krawędzi rur po przycięciu, co ułatwia wprowadzenie rury w złączkę i poprawia jakość połączenia.
   • Czyścik do rur miedzianych: Szczotka druciana lub specjalny czyścik do miedzi, służący do dokładnego oczyszczenia powierzchni rur i kształtek w miejscu lutowania.
   • Topnik: Pasta lutownicza lub płynny topnik, niezbędny do usunięcia tlenków z powierzchni miedzi i zapewnienia prawidłowego rozpływu lutu. Wybierz topnik odpowiedni do rodzaju lutowania (miękkiego lub twardego).
   • Lut: Drut lutowniczy odpowiedni do lutowania miękkiego (cynowo-miedziany lub cynowo-srebrny) lub twardego (miedziano-fosforowy, srebrny lub mosiężny).
   • Palnik gazowy lub lutownica: Źródło ciepła do rozgrzania rur. Do lutowania miękkiego wystarczy lutownica gazowa lub palnik propan-butan, do lutowania twardego niezbędny jest palnik o większej mocy, np. acetylenowo-tlenowy lub propan-butan z dyszą do lutowania twardego.
   • Mata ochronna: Ochrona przed ogniem i wysoką temperaturą, szczególnie ważna podczas pracy w pobliżu materiałów łatwopalnych.
   • Rękawice ochronne i okulary: Bezpieczeństwo przede wszystkim! Chroń ręce i oczy przed poparzeniem i odpryskami lutu.
2. Przygotowanie rur:
   • Przycięcie i fazowanie: Przytnij rury na odpowiednią długość i sfazuj krawędzie za pomocą gratownika.
   • Czyszczenie: Dokładnie oczyść zewnętrzne powierzchnie rur oraz wewnętrzne powierzchnie kształtek w miejscach, które będą lutowane. Użyj czyścika do miedzi, aby usunąć wszelkie zanieczyszczenia i tlenki. Miedź musi być błyszcząca!
   • Nałożenie topnika: Nanieś cienką, równomierną warstwę topnika na oczyszczone powierzchnie rur i kształtek. Topnik ułatwi rozpływanie się lutu i zapewni lepsze połączenie.
   • Montaż: Wsuń rurę w kształtkę, upewniając się, że elementy są dobrze spasowane.
3. Lutowanie:
   • Rozgrzewanie: Zapal palnik i ustaw płomień. Rozgrzewaj równomiernie złącze rury i kształtki, kierując płomień na całą powierzchnię połączenia. Nie skupiaj płomienia w jednym punkcie, aby uniknąć przegrzania.
   • Temperatura lutowania miękkiego: Rozgrzewaj złącze do momentu, aż topnik zacznie się topić i pienić. Następnie przyłóż drut lutowniczy do krawędzi złącza. Lut powinien rozpływać się równomiernie pod wpływem ciepła rur, wnikając w szczelinę kapilarną.
   • Temperatura lutowania twardego: Rozgrzewaj złącze, aż miedź zacznie nabierać ciemnoczerwonego koloru. Następnie przyłóż drut lutowniczy do złącza. Lut twardy topi się w wyższej temperaturze i rozpływa się bardziej intensywnie.
   • Dozowanie lutu: Dodawaj lutu stopniowo, obserwując, jak rozpływa się w złączu. Nie przesadzaj z ilością lutu – wystarczy tyle, aby wypełnić szczelinę i utworzyć estetyczne, szczelne połączenie.
   • Chłodzenie: Po nałożeniu odpowiedniej ilości lutu, odsuń palnik i pozwól złączu ostygnąć naturalnie. Nie chłodź złącza wodą, ponieważ może to osłabić połączenie.
4. Wykończenie:
   • Czyszczenie: Po ostygnięciu złącza, usuń resztki topnika za pomocą wilgotnej szmatki lub szczotki. Dokładne oczyszczenie złącza zapobiega korozji.
   • Test szczelności: Po zakończeniu lutowania całej instalacji, przeprowadź test szczelności. W przypadku instalacji wodnej, napełnij ją wodą pod ciśnieniem i sprawdź, czy nie ma przecieków na złączach. W przypadku instalacji gazowej, test szczelności należy przeprowadzić zgodnie z obowiązującymi przepisami.

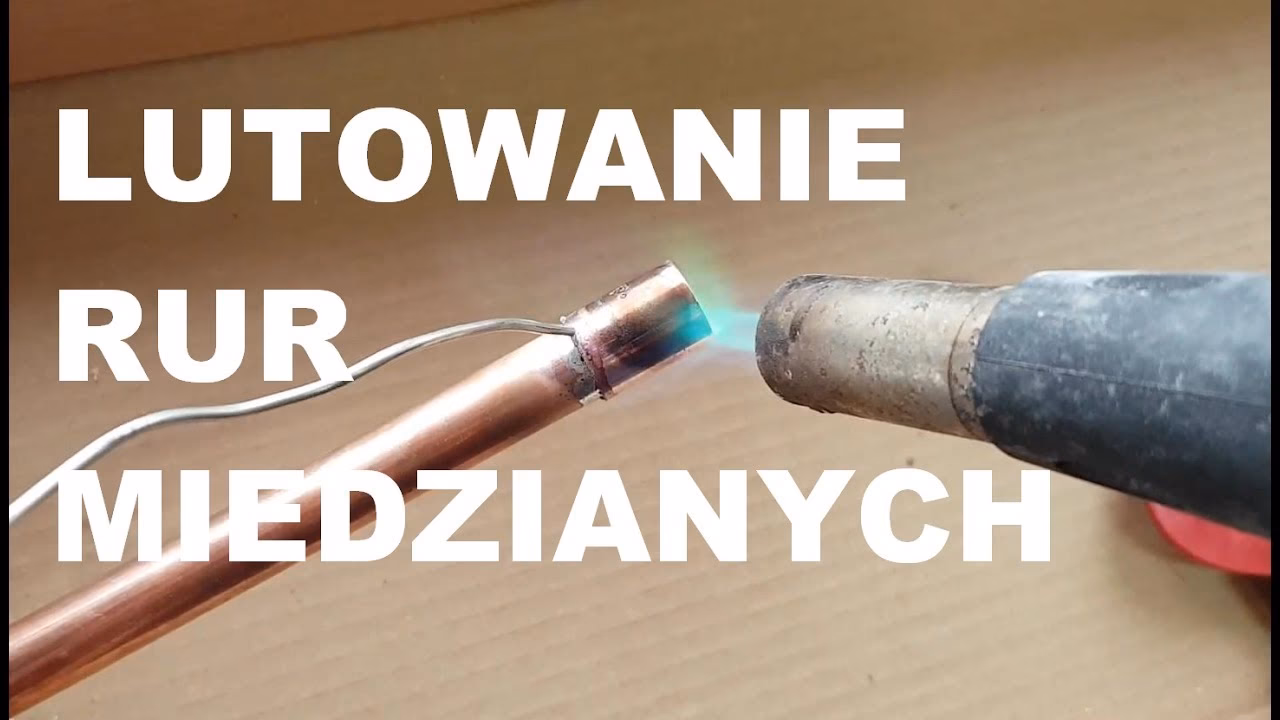

Czy przy lutowaniu rur miedzianych potrzebny jest topnik?

Tak, topnik jest absolutnie niezbędny przy lutowaniu rur miedzianych, zarówno miękkim, jak i twardym. Jego rola jest kluczowa dla uzyskania trwałego i szczelnego połączenia. Powierzchnia miedzi w kontakcie z powietrzem szybko pokrywa się warstwą tlenków miedzi, które uniemożliwiają prawidłowe zwilżanie powierzchni lutem i utrudniają jego rozpływanie się. Topnik działa na kilka sposobów:

• Usuwa tlenki: Topnik reaguje z tlenkami miedzi, rozpuszczając je i usuwając z powierzchni lutowanych.
• Zapobiega powstawaniu tlenków: Podczas rozgrzewania miedzi, topnik tworzy ochronną warstwę, która izoluje powierzchnię metalu od powietrza, zapobiegając ponownemu utlenianiu.
• Ułatwia rozpływanie się lutu: Topnik obniża napięcie powierzchniowe stopionego lutu, co ułatwia jego rozpływanie się i wnikanie w szczelinę kapilarną między łączonymi elementami.

Wybór odpowiedniego topnika zależy od rodzaju lutowania. Do lutowania miękkiego stosuje się topniki w postaci past lub płynów, często na bazie kalafonii. Do lutowania twardego używa się specjalnych topników w postaci proszków lub past, które są odporne na wyższe temperatury.

Jaka temperatura do lutowania rur miedzianych?

Temperatura lutowania rur miedzianych zależy od rodzaju lutowania:

• Lutowanie miękkie: Temperatura pracy lutowania miękkiego wynosi zazwyczaj od 180°C do 250°C, w zależności od rodzaju lutu. Temperatura płomienia palnika powinna być ustawiona tak, aby szybko i równomiernie rozgrzać złącze, ale nie przegrzać miedzi.
• Lutowanie twarde: Temperatura lutowania twardego jest znacznie wyższa i wynosi zazwyczaj od 600°C do 900°C, w zależności od rodzaju lutu twardego. Miedź podczas lutowania twardego powinna nabrać ciemnoczerwonego koloru. Temperatura płomienia musi być odpowiednio wysoka, aby osiągnąć temperaturę topnienia lutu twardego.

Ważne jest, aby kontrolować temperaturę podczas lutowania, aby uniknąć przegrzania miedzi, co może prowadzić do osłabienia materiału i pogorszenia jakości połączenia. Doświadczenie i praktyka są kluczowe w prawidłowym doborze temperatury i czasu rozgrzewania.

Jak lutować miedź – podsumowanie

Lutowanie rur miedzianych jest kluczową umiejętnością w instalacjach HVAC i wodno-kanalizacyjnych. Choć wymaga pewnej wprawy, stosując się do powyższych wskazówek, można z powodzeniem wykonać trwałe i szczelne połączenia samodzielnie. Pamiętaj o przygotowaniu, czyszczeniu, użyciu odpowiedniego topnika i lutu, oraz o zachowaniu bezpieczeństwa podczas pracy z palnikiem. Jeśli szukasz profesjonalnych narzędzi do lutowania, takich jak palniki gazowe, lutownice, luty i topniki, zapraszamy do zapoznania się z ofertą naszego sklepu. Posiadamy szeroki wybór produktów renomowanych marek, które pomogą Ci w realizacji każdego projektu instalacyjnego.
