UPS: Co to jest i jak działa?

W dzisiejszych czasach, kiedy elektronika odgrywa kluczową rolę w naszym życiu osobistym i zawodowym, stabilne i nieprzerwane zasilanie jest absolutnie niezbędne. Nagłe przerwy w dostawie prądu, skoki napięcia czy zakłócenia w sieci mogą prowadzić do utraty danych, uszkodzenia sprzętu, a w konsekwencji do kosztownych przestojów. Rozwiązaniem tych problemów jest UPS, czyli zasilacz awaryjny. Ale co to właściwie jest UPS i jak działa?

Co to jest UPS?

UPS, czyli Uninterruptible Power Supply (z ang. Zasilacz Bezprzerwowy), to urządzenie elektryczne, które zapewnia awaryjne zasilanie dla podłączonych urządzeń w przypadku zaniku napięcia w sieci elektrycznej. UPS nie tylko podtrzymuje zasilanie, ale również chroni sprzęt przed przepięciami, spadkami napięcia, zakłóceniami i innymi problemami z jakością energii elektrycznej. Działa on jako bufor pomiędzy siecią elektryczną a wrażliwymi urządzeniami elektronicznymi, zapewniając im ciągłość pracy nawet w trudnych warunkach.

Jak działa UPS?

Zasadniczo UPS składa się z kilku kluczowych komponentów, które współpracują ze sobą, aby zapewnić niezawodne zasilanie. Do najważniejszych należą:

• Akumulator: Jest to serce UPS, magazyn energii elektrycznej, która jest wykorzystywana w przypadku awarii zasilania.
• Prostownik/Ładowarka: Konwertuje prąd przemienny (AC) z sieci na prąd stały (DC) do ładowania akumulatora i zasilania falownika.

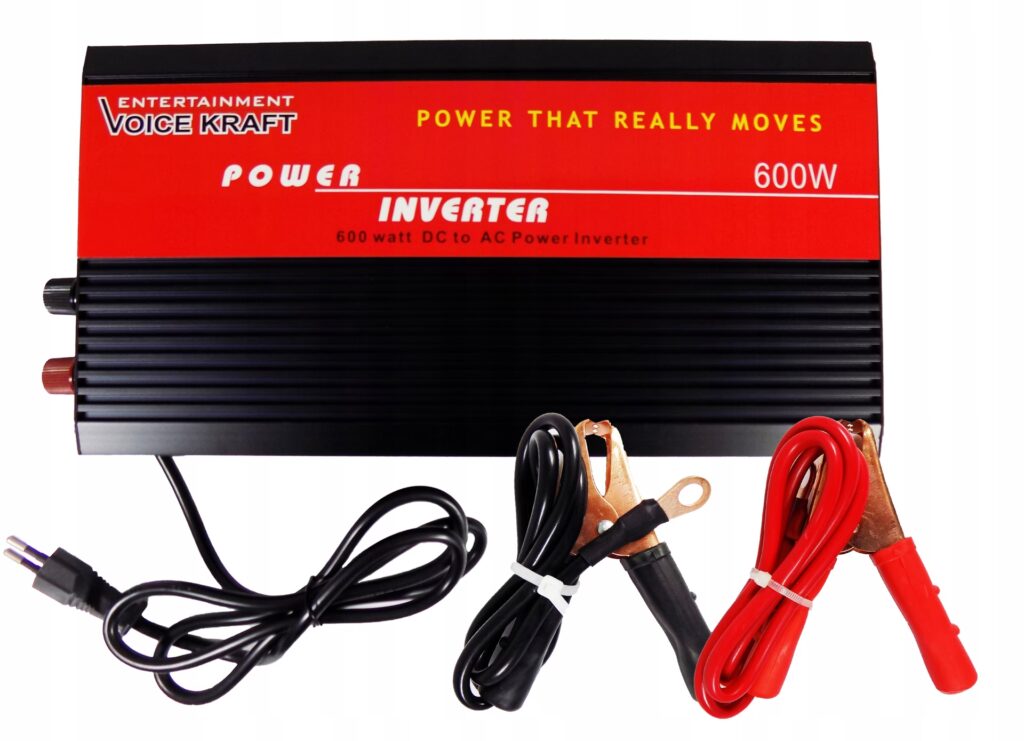

• Falownik: Przekształca prąd stały (DC) z akumulatora na prąd przemienny (AC) o parametrach odpowiednich dla zasilanych urządzeń.
• Przełącznik: Automatycznie przełącza źródło zasilania z sieci na akumulator w przypadku awarii zasilania i z powrotem, gdy zasilanie sieciowe zostanie przywrócone.

Rodzaje UPS

Wyróżnia się kilka podstawowych typów UPS, różniących się technologią działania i poziomem ochrony:

UPS Off-line / Standby (Pasywny)

UPS off-line, zwany również standby lub pasywnym, to najbardziej podstawowy typ UPS. W normalnych warunkach, urządzenie zasilane jest bezpośrednio z sieci elektrycznej, a UPS pozostaje w trybie czuwania. W przypadku zaniku napięcia, UPS szybko przełącza się na zasilanie akumulatorowe, uruchamiając falownik. Czas przełączenia może wynosić od kilku do kilkunastu milisekund. UPS off-line zapewnia podstawową ochronę przed zanikami napięcia i przepięciami, ale nie oferuje zaawansowanej regulacji napięcia ani filtracji zakłóceń.

Zalety UPS off-line:

• Niska cena
• Prosta konstrukcja
• Wysoka sprawność w normalnym trybie pracy

Wady UPS off-line:

• Czas przełączenia na zasilanie akumulatorowe
• Ograniczona ochrona przed zakłóceniami i wahaniami napięcia

UPS Line-interactive (Interaktywny)

UPS line-interactive to bardziej zaawansowany typ UPS, który łączy cechy UPS off-line i on-line. Oprócz funkcji UPS off-line, UPS line-interactive wyposażony jest w autotransformator, który umożliwia regulację napięcia wyjściowego bez konieczności przełączania na zasilanie akumulatorowe. Dzięki temu UPS line-interactive skuteczniej radzi sobie z wahaniami napięcia w sieci elektrycznej (zarówno spadkami, jak i wzrostami) i zapewnia lepszą jakość zasilania. Czas przełączenia na zasilanie akumulatorowe jest zazwyczaj krótki, podobnie jak w UPS off-line.

Zalety UPS line-interactive:

• Lepsza regulacja napięcia niż w UPS off-line
• Ochrona przed wahaniami napięcia
• Wciąż relatywnie niska cena
• Dobra sprawność

Wady UPS line-interactive:

• Czas przełączenia na zasilanie akumulatorowe (choć krótki)
• Nie tak zaawansowana ochrona jak w UPS on-line

UPS On-line / Double-conversion (Podwójnej konwersji)

UPS on-line, znany również jako double-conversion lub UPS podwójnej konwersji, to najbardziej zaawansowany i najdroższy typ UPS, oferujący najwyższy poziom ochrony. W UPS on-line, prąd z sieci elektrycznej jest ciągle konwertowany najpierw na prąd stały (DC), a następnie z powrotem na prąd przemienny (AC) przez falownik. Urządzenia są więc zawsze zasilane z falownika, a akumulator jest stale podłączony do obwodu DC i gotowy do natychmiastowego przejęcia zasilania w przypadku awarii sieci. UPS on-line zapewnia zerowy czas przełączenia i idealnie czyste zasilanie, niezależne od jakości sieci elektrycznej. Chroni przed wszelkimi problemami z zasilaniem, w tym przed zakłóceniami, szumami, wahaniami napięcia i częstotliwości.

Zalety UPS on-line:

• Zerowy czas przełączenia
• Najwyższy poziom ochrony
• Idealnie czyste zasilanie
• Ochrona przed wszystkimi problemami z zasilaniem

Wady UPS on-line:

• Wyższa cena
• Niższa sprawność w normalnym trybie pracy (większe zużycie energii)

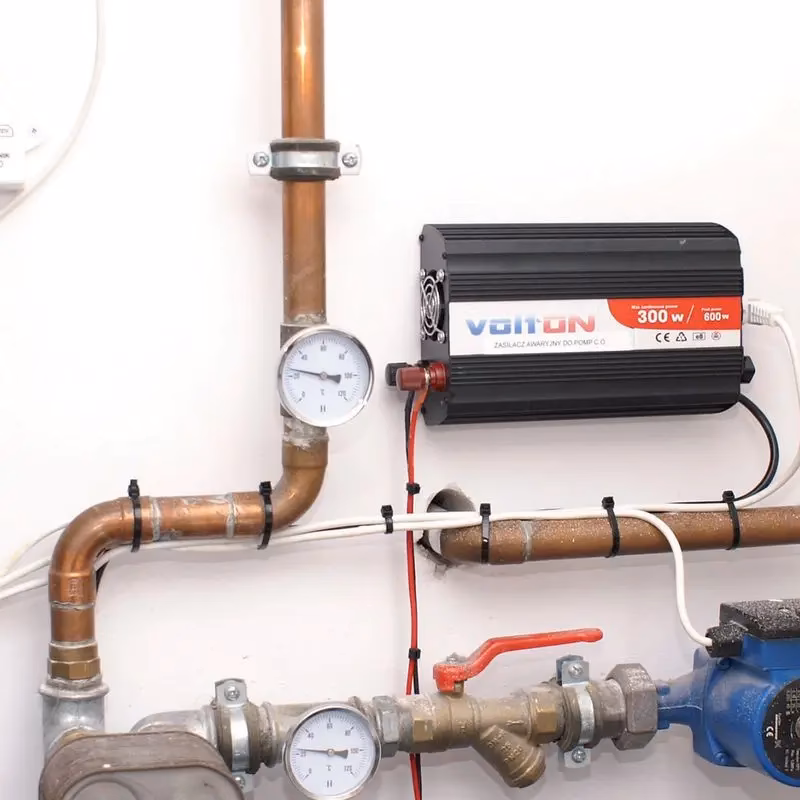

• Generowanie ciepła (wymaga lepszego chłodzenia)

Inne typy UPS

Oprócz wymienionych podstawowych typów, istnieją również bardziej specjalistyczne rozwiązania, takie jak:

• UPS Hybrydowy (Double Conversion On-Demand): Łączy zalety UPS off-line i on-line, pracując w trybie off-line przy stabilnym zasilaniu i przełączając się na tryb on-line w przypadku problemów z siecią.
• UPS Ferrorezonansowy: Wykorzystuje transformator ferrorezonansowy do filtracji i stabilizacji napięcia.
• UPS DC: Przeznaczony do zasilania urządzeń prądem stałym, eliminuje potrzebę konwersji AC-DC.
• UPS Rotacyjny (Dynamiczny - DUPS/DRUPS): Wykorzystuje energię kinetyczną koła zamachowego i generator do podtrzymania zasilania, często w połączeniu z agregatem prądotwórczym (DRUPS).

Formy obudowy UPS

UPS dostępne są w różnych formach obudowy, dostosowanych do różnych zastosowań:

• Tower (Wieżowa): Klasyczna obudowa stojąca, przeznaczona do zastosowań biurowych, domowych, przy komputerach PC, stacjach roboczych.
• Rack-mount (Rackowa): Obudowa do montażu w szafach rack 19-calowych, stosowana w serwerowniach, centrach danych, do serwerów i urządzeń sieciowych.

Zastosowania UPS

UPS znajduje szerokie zastosowanie w różnych sektorach i środowiskach, wszędzie tam, gdzie niezawodne zasilanie jest kluczowe:

• Dom i biuro: Ochrona komputerów, monitorów, routerów, modemów, drukarek, systemów alarmowych, urządzeń RTV.
• IT i serwerownie: Zabezpieczenie serwerów, macierzy dyskowych, urządzeń sieciowych, przełączników, routerów, systemów chłodzenia i klimatyzacji.
• Medycyna: Zasilanie aparatury medycznej, sprzętu diagnostycznego, systemów monitoringu pacjentów.
• Przemysł: Podtrzymanie pracy systemów sterowania, automatyki przemysłowej, linii produkcyjnych, systemów bezpieczeństwa.
• Telekomunikacja: Zasilanie central telefonicznych, stacji bazowych, urządzeń telekomunikacyjnych.
• Handel i usługi: Systemy POS, kasy fiskalne, systemy monitoringu, oświetlenie awaryjne.

Kluczowe parametry i cechy UPS

Wybierając UPS, należy zwrócić uwagę na kilka istotnych parametrów i cech:

• Moc pozorna (VA) i moc czynna (W): Określają maksymalne obciążenie, jakie UPS może zasilić. Moc pozorna (VA) to iloczyn napięcia i prądu, a moc czynna (W) to moc rzeczywista zużywana przez urządzenia. Należy dobrać UPS o mocy co najmniej 20-30% większej niż sumaryczna moc podłączonych urządzeń.
• Czas podtrzymania bateryjnego: Określa, jak długo UPS może zasilać urządzenia z akumulatora po zaniku napięcia. Czas podtrzymania zależy od pojemności akumulatora i obciążenia.
• Typ akumulatora: Najczęściej stosowane są akumulatory VRLA (Valve Regulated Lead Acid), VLA (Flooded Cell) i litowo-jonowe. Akumulatory litowo-jonowe charakteryzują się dłuższą żywotnością i mniejszą wagą, ale są droższe.
• Topologia UPS: Wybór topologii (off-line, line-interactive, on-line) zależy od wymagań dotyczących poziomu ochrony i budżetu.
• Współczynnik mocy wyjściowej: Im wyższy współczynnik mocy (bliższy 1), tym lepiej UPS wykorzystuje swoją moc pozorną do zasilania urządzeń.
• Zniekształcenia harmoniczne (THD): Niski THD zapewnia lepszą jakość zasilania i mniejsze zakłócenia dla wrażliwych urządzeń.
• Interfejs komunikacyjny: Umożliwia monitorowanie stanu UPS i zarządzanie nim za pomocą komputera lub sieci (np. USB, RS-232, Ethernet, SNMP).
• Funkcje dodatkowe: Ochrona przeciwprzepięciowa, filtracja zakłóceń, automatyczna regulacja napięcia (AVR), zimny start, alarmy dźwiękowe i wizualne, wyświetlacz LCD, oprogramowanie monitorujące.

Czy UPS pobiera dużo prądu? Energooszczędność UPS

Kwestia poboru prądu przez UPS jest ważna, szczególnie w kontekście rosnących cen energii elektrycznej. Starsze modele UPS, szczególnie typu on-line, mogły charakteryzować się znacznym zużyciem energii na własne potrzeby, ze względu na ciągłą konwersję energii. Jednak nowoczesne energooszczędne UPS, takie jak rozwiązania GreenPower UPS firmy CyberPower, znacząco zredukowały ten problem.

Technologie oszczędzania energii w UPS obejmują:

• Tryb GreenPower: UPS automatycznie przechodzi w tryb oszczędzania energii, gdy obciążenie jest niskie lub brak obciążenia.
• Wysokosprawne komponenty: Zastosowanie nowoczesnych, wydajnych prostowników, falowników i transformatorów minimalizuje straty energii.
• Topologie energooszczędne: UPS hybrydowe i line-interactive charakteryzują się wyższą sprawnością w porównaniu do UPS on-line w normalnych warunkach pracy.

Jak wynika z danych firmy CyberPower, energooszczędne UPS SOHO o mocy do 1500 VA zużywają na potrzeby własne zaledwie od 1 do 6 W, podczas gdy klasyczne rozwiązania tej mocy mogą pobierać od 10 do 15 W więcej. W przypadku rozwiązań biznesowych różnice mogą być jeszcze większe. Zastosowanie energooszczędnego UPS może przynieść znaczące oszczędności w kosztach energii elektrycznej w skali roku, zwłaszcza przy większej liczbie urządzeń i długim czasie eksploatacji.

Często zadawane pytania (FAQ)

Co oznacza skrót UPS?

UPS to skrót od Uninterruptible Power Supply, co po polsku oznacza Zasilacz Bezprzerwowy.

Czy UPS pobiera dużo prądu?

Nowoczesne energooszczędne UPS, szczególnie typu line-interactive i hybrydowe, charakteryzują się niskim poborem prądu na własne potrzeby. Pobór prądu zależy od typu UPS, jego mocy i technologii oszczędzania energii. Starsze modele i UPS on-line mogą zużywać więcej energii.

Jak długo UPS podtrzyma zasilanie?

Czas podtrzymania bateryjnego zależy od pojemności akumulatora UPS i obciążenia. Mniejsze UPS zazwyczaj zapewniają podtrzymanie od kilku do kilkunastu minut, co jest wystarczające na bezpieczne zamknięcie systemu i zapisanie danych. Większe UPS, z zewnętrznymi akumulatorami, mogą podtrzymywać zasilanie przez kilka godzin.

Jaki typ UPS wybrać?

Wybór typu UPS zależy od wymagań dotyczących poziomu ochrony, rodzaju zasilanych urządzeń i budżetu. Dla urządzeń domowych i biurowych, UPS off-line lub line-interactive mogą być wystarczające. Dla serwerów, wrażliwego sprzętu medycznego i przemysłowego zalecane są UPS on-line.

Jak dobrać moc UPS?

Moc UPS należy dobrać na podstawie sumarycznej mocy czynnej (W) wszystkich podłączonych urządzeń. Zaleca się wybrać UPS o mocy co najmniej 20-30% większej niż suma mocy urządzeń, aby zapewnić rezerwę i uniknąć przeciążenia.

Podsumowanie

UPS to nieocenione urządzenie, które zapewnia bezpieczeństwo i ciągłość pracy urządzeń elektronicznych w przypadku problemów z zasilaniem. Wybór odpowiedniego UPS, dostosowanego do potrzeb i wymagań, to inwestycja, która szybko się zwraca, chroniąc przed utratą danych, uszkodzeniem sprzętu i kosztownymi przestojami. Pamiętajmy również o energooszczędności nowoczesnych UPS, która pozwala na minimalizację kosztów eksploatacji i dbałość o środowisko.
