Awaria zaworu elektromagnetycznego: przyczyny i skutki

Zawory elektromagnetyczne są kluczowymi elementami systemów HVAC, odpowiedzialnymi za precyzyjne sterowanie przepływem czynników roboczych, takich jak woda, powietrze czy czynnik chłodniczy. Ich niezawodna praca jest niezbędna dla efektywnego i bezpiecznego działania instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Ale co się dzieje, gdy ten mały, ale istotny komponent zawodzi? Jakie są objawy i konsekwencje awarii zaworu elektromagnetycznego? W tym artykule przyjrzymy się bliżej temu zagadnieniu, aby zrozumieć, dlaczego zawory elektromagnetyczne są tak ważne i co należy zrobić w przypadku ich awarii.

Czym jest zawór elektromagnetyczny i jak działa?

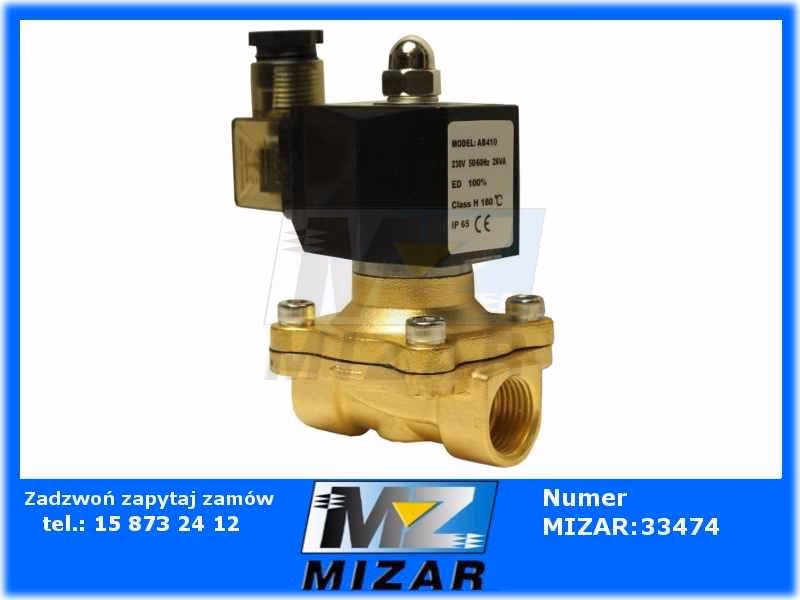

Zawór elektromagnetyczny, znany również jako solenoidowy, to urządzenie sterujące przepływem cieczy lub gazów. Jego działanie opiera się na zasadach elektromagnetyzmu. Głównym elementem jest cewka, przez którą przepływa prąd elektryczny. Kiedy prąd płynie przez cewkę, generuje pole magnetyczne. To pole magnetyczne oddziałuje na element ruchomy wewnątrz zaworu, zwany rdzeniem lub tłokiem. W zależności od konstrukcji zaworu, rdzeń może być przyciągany lub odpychany, co powoduje otwarcie lub zamknięcie przepływu.

Istnieją dwa podstawowe typy zaworów elektromagnetycznych:

• Normalnie otwarte (NO): W stanie bez napięcia, zawór jest otwarty, umożliwiając swobodny przepływ. Dopiero podanie napięcia na cewkę powoduje zamknięcie zaworu.
• Normalnie zamknięte (NC): W stanie bez napięcia, zawór jest zamknięty, blokując przepływ. Podanie napięcia na cewkę otwiera zawór, umożliwiając przepływ.

W systemach HVAC, zawory elektromagnetyczne są wykorzystywane do sterowania różnymi funkcjami, takimi jak:

• Regulacja przepływu wody w instalacjach grzewczych i chłodniczych.
• Sterowanie dopływem czynnika chłodniczego w klimatyzacji.
• Kontrola przepływu powietrza w systemach wentylacyjnych.
• Odpowietrzanie i napełnianie instalacji.
• Załączanie i wyłączanie poszczególnych obiegów.

Dlaczego montuje się zawory elektromagnetyczne w systemach HVAC?

Montaż zaworów elektromagnetycznych w systemach HVAC przynosi szereg korzyści, które przekładają się na efektywność, komfort i bezpieczeństwo użytkowania:

• Automatyzacja sterowania: Zawory elektromagnetyczne umożliwiają automatyczne sterowanie przepływem czynników roboczych. Mogą być sterowane przez sterowniki, termostaty, czujniki i inne elementy automatyki, co pozwala na precyzyjne regulowanie parametrów pracy systemu HVAC.
• Precyzyjna regulacja: Dzięki szybkiemu i dokładnemu działaniu, zawory elektromagnetyczne umożliwiają precyzyjne sterowanie przepływem, co jest kluczowe dla utrzymania optymalnych warunków w pomieszczeniach i oszczędności energii.
• Zdalne sterowanie: Zawory elektromagnetyczne mogą być sterowane zdalnie, co ułatwia zarządzanie systemem HVAC, zwłaszcza w dużych obiektach lub systemach rozproszonych.
• Bezpieczeństwo: W sytuacjach awaryjnych, zawory elektromagnetyczne mogą szybko odciąć przepływ czynnika roboczego, minimalizując potencjalne szkody i zagrożenia. Na przykład, w przypadku wykrycia wycieku gazu, zawór elektromagnetyczny może automatycznie zamknąć dopływ gazu.
• Energooszczędność: Precyzyjne sterowanie przepływem za pomocą zaworów elektromagnetycznych pozwala na optymalizację pracy systemu HVAC, co przekłada się na zmniejszenie zużycia energii i kosztów eksploatacji.
• Łatwość instalacji i konserwacji: Zawory elektromagnetyczne są zazwyczaj kompaktowe i łatwe w montażu. Ich konserwacja jest stosunkowo prosta, co obniża koszty utrzymania systemu HVAC.

Co się stanie, jeśli zawór elektromagnetyczny nie będzie działał?

Awaria zaworu elektromagnetycznego może mieć różne skutki, w zależności od typu zaworu (normalnie otwarty lub normalnie zamknięty), jego funkcji w systemie HVAC oraz rodzaju awarii. Najczęstsze scenariusze awarii to:

1. Zawór elektromagnetyczny zablokowany w pozycji otwartej

Jeśli zawór elektromagnetyczny normalnie zamknięty (NC) ulegnie awarii i zablokuje się w pozycji otwartej, przepływ czynnika roboczego będzie ciągły, nawet gdy nie jest to pożądane. Skutki mogą być następujące:

• Przegrzanie lub przechłodzenie pomieszczeń: Jeśli zawór elektromagnetyczny steruje dopływem ciepłej wody do grzejnika, jego zablokowanie w pozycji otwartej spowoduje ciągłe grzanie, nawet po osiągnięciu zadanej temperatury. Podobnie, w systemie chłodniczym, ciągły dopływ czynnika chłodniczego może prowadzić do nadmiernego ochłodzenia.
• Nadmierne zużycie energii: Ciągła praca systemu grzewczego lub chłodniczego, spowodowana zablokowanym zaworem elektromagnetycznym, prowadzi do niepotrzebnego zużycia energii i wzrostu kosztów eksploatacji.
• Zalanie: W przypadku awarii zaworu elektromagnetycznego sterującego dopływem wody, zablokowanie go w pozycji otwartej może prowadzić do zalania, jeśli system nie jest wyposażony w dodatkowe zabezpieczenia.
• Uszkodzenie innych komponentów systemu: Ciągły przepływ czynnika roboczego może przeciążyć inne elementy systemu HVAC, prowadząc do ich uszkodzenia.

2. Zawór elektromagnetyczny zablokowany w pozycji zamkniętej

Jeśli zawór elektromagnetyczny normalnie otwarty (NO) lub normalnie zamknięty (NC) ulegnie awarii i zablokuje się w pozycji zamkniętej, przepływ czynnika roboczego zostanie zablokowany. Skutki mogą być następujące:

• Brak ogrzewania lub chłodzenia: Jeśli zawór elektromagnetyczny steruje dopływem czynnika roboczego do elementu grzewczego lub chłodniczego, jego zablokowanie w pozycji zamkniętej spowoduje brak ogrzewania lub chłodzenia w danym obszarze.
• Nieprawidłowa praca systemu: Zablokowany zawór elektromagnetyczny może zakłócić prawidłową pracę całego systemu HVAC, prowadząc do obniżenia komfortu i efektywności.
• Przegrzanie pompy obiegowej: W systemach grzewczych, zablokowany zawór elektromagnetyczny na obiegu grzewczym może spowodować przegrzanie pompy obiegowej, która będzie pracować na zamkniętym obiegu.
• Uszkodzenie systemu: W skrajnych przypadkach, zablokowany zawór elektromagnetyczny może przyczynić się do poważniejszych uszkodzeń systemu HVAC, wymagających kosztownych napraw.

Przyczyny awarii zaworów elektromagnetycznych

Awaria zaworu elektromagnetycznego może być spowodowana różnymi czynnikami, w tym:

• Zanieczyszczenia w czynniku roboczym: Zanieczyszczenia, takie jak osady, rdza lub kamień, mogą osadzać się wewnątrz zaworu, blokując jego ruchome elementy i uniemożliwiając prawidłowe działanie.
• Zużycie mechaniczne: Ruchome elementy zaworu, takie jak rdzeń i uszczelki, ulegają zużyciu w wyniku ciągłej pracy, co może prowadzić do nieszczelności lub zablokowania zaworu.
• Przepięcia elektryczne: Przepięcia w instalacji elektrycznej mogą uszkodzić cewkęzaworu elektromagnetycznego, powodując jego awarię.
• Korozja: Wilgoć i agresywne środowisko mogą powodować korozję elementów zaworu, co osłabia jego konstrukcję i prowadzi do awarii.
• Nieprawidłowy dobór zaworu: Zastosowanie zaworu elektromagnetycznego nieodpowiedniego do parametrów pracy systemu HVAC (ciśnienie, temperatura, rodzaj czynnika roboczego) może prowadzić do jego przedwczesnej awarii.
• Wiek i zużycie eksploatacyjne: Jak każde urządzenie mechaniczne i elektryczne, zawory elektromagnetyczne mają ograniczoną żywotność. Z biegiem czasu i intensywnej eksploatacji, ich elementy ulegają naturalnemu zużyciu, co zwiększa ryzyko awarii.

Jak rozpoznać awarię zaworu elektromagnetycznego?

Objawy awarii zaworu elektromagnetycznego mogą być różne, w zależności od rodzaju awarii i funkcji zaworu w systemie HVAC. Najczęstsze objawy to:

• Brak ogrzewania lub chłodzenia w pomieszczeniach.
• Niedostateczne ogrzewanie lub chłodzenie.
• Przegrzewanie lub przechłodzenie pomieszczeń.
• Nieprawidłowa temperatura w pomieszczeniach.
• Hałas z zaworu (np. buczenie, brzęczenie).
• Wycieki czynnika roboczego.
• Brak reakcji na sygnał sterujący (np. zawór nie otwiera się lub nie zamyka po podaniu napięcia).
• Komunikaty o błędach na sterowniku systemu HVAC.

Co zrobić w przypadku awarii zaworu elektromagnetycznego?

W przypadku podejrzenia awarii zaworu elektromagnetycznego, należy podjąć następujące kroki:

1. Zidentyfikuj zawór: Ustal, który zawór elektromagnetyczny jest podejrzany o awarię. Sprawdź schemat instalacji HVAC lub dokumentację techniczną, aby zlokalizować zawór odpowiedzialny za problem.
2. Sprawdź zasilanie: Upewnij się, że zawór elektromagnetyczny otrzymuje zasilanie elektryczne. Sprawdź bezpieczniki, okablowanie i napięcie zasilania.
3. Sprawdź cewkę: Za pomocą miernika uniwersalnego (multimetru) sprawdź rezystancję cewkizaworu elektromagnetycznego. Porównaj zmierzoną wartość z wartością nominalną podaną w dokumentacji technicznej. Brak rezystancji lub rezystancja nieskończona wskazuje na uszkodzenie cewki.
4. Sprawdź mechanizm zaworu: Jeśli cewka jest sprawna, spróbuj delikatnie poruszyć rdzeń zaworu (jeśli jest dostępny z zewnątrz). Sprawdź, czy rdzeń porusza się swobodnie. Zablokowany rdzeń może wskazywać na zanieczyszczenia lub uszkodzenie mechaniczne.
5. Wymień zawór: Jeśli diagnoza potwierdzi awarię zaworu elektromagnetycznego, należy go wymienić na nowy. Dobierz nowy zawór elektromagnetyczny o odpowiednich parametrach, zgodnych z wymaganiami systemu HVAC.
6. Skontaktuj się z serwisem HVAC: Jeśli nie masz doświadczenia w naprawach systemów HVAC, skontaktuj się z profesjonalnym serwisem HVAC. Wykwalifikowany technik szybko zdiagnozuje problem i wymieni uszkodzony zawór elektromagnetyczny.

Podsumowanie

Zawory elektromagnetyczne są niezbędnymi elementami nowoczesnych systemów HVAC, umożliwiającymi precyzyjne i automatyczne sterowanie przepływem czynników roboczych. Ich awaria może prowadzić do różnych problemów, od obniżenia komfortu i efektywności, po poważne uszkodzenia systemu i zagrożenia bezpieczeństwa. Regularna konserwacja, prawidłowy dobór i szybka reakcja na objawy awarii są kluczowe dla zapewnienia niezawodnej i długotrwałej pracy zaworów elektromagnetycznych i całego systemu HVAC.

Często zadawane pytania (FAQ)

Jak sprawdzić, czy zawór elektromagnetyczny jest uszkodzony?

Można sprawdzić zasilanie, cewkę (rezystancję) oraz mechanizm zaworu (czy rdzeń porusza się swobodnie). Objawy awarii to m.in. brak ogrzewania/chłodzenia, nieprawidłowa temperatura, hałas z zaworu, wycieki.
