Jaki manometr wybrać do C.O.? Poradnik

Manometr to niepozorne, ale niezwykle istotne urządzenie w każdej instalacji centralnego ogrzewania (C.O.). Jego zadaniem jest monitorowanie ciśnienia w systemie, co bezpośrednio wpływa na bezpieczeństwo i wydajność ogrzewania. Wybór odpowiedniego manometru to kluczowy krok, aby zapewnić prawidłowe i bezawaryjne działanie całej instalacji. W tym artykule szczegółowo omówimy, jak wybrać manometr do instalacji C.O., na co zwrócić uwagę i dlaczego jest to tak ważne.

Czym dokładnie jest manometr i jaką rolę pełni w instalacji C.O.?

Manometr, w kontekście instalacji centralnego ogrzewania, to precyzyjne urządzenie pomiarowe, które na bieżąco informuje nas o ciśnieniu czynnika grzewczego, zazwyczaj wody, krążącego w systemie. Działa niczym strażnik, czuwając nad prawidłowym stanem instalacji. Jego główna funkcja to monitorowanie i kontrola ciśnienia, co jest absolutnie niezbędne dla:

• Bezpieczeństwa: Prawidłowe ciśnienie zapobiega awariom i potencjalnym zagrożeniom, takim jak wybuchy czy uszkodzenia elementów instalacji.
• Wydajności: Optymalne ciśnienie gwarantuje efektywne rozprowadzanie ciepła i prawidłową pracę wszystkich komponentów systemu.
• Wczesnego wykrywania problemów: Spadki lub wzrosty ciśnienia sygnalizują usterki, umożliwiając szybką reakcję i uniknięcie poważniejszych konsekwencji.

Regularna kontrola ciśnienia za pomocą manometru to podstawowa czynność konserwacyjna, którą powinien wykonywać każdy użytkownik instalacji C.O. Pozwala to na utrzymanie systemu w dobrej kondycji i uniknięcie kosztownych napraw.

Dlaczego monitorowanie ciśnienia w instalacji C.O. jest tak ważne?

Utrzymywanie właściwego ciśnienia w instalacji centralnego ogrzewania to fundament jej prawidłowego i bezpiecznego działania. Zarówno zbyt niskie, jak i zbyt wysokie ciśnienie może prowadzić do poważnych problemów.

Skutki zbyt niskiego ciśnienia

Spadek ciśnienia poniżej zalecanego poziomu najczęściej wskazuje na nieszczelność w systemie. Może to być spowodowane:

• Wyciekami na połączeniach rur.
• Uszkodzeniem grzejników lub innych elementów instalacji.
• Ubytkami wody z systemu.

Konsekwencje zbyt niskiego ciśnienia to:

• Nieefektywne ogrzewanie: Woda nie krąży prawidłowo, co prowadzi do niedogrzania pomieszczeń.
• Zapowietrzenie instalacji: Powietrze w systemie może powodować hałas i korozję.
• Zatrzymanie pracy kotła: Niektóre kotły posiadają zabezpieczenia, które wyłączają je przy zbyt niskim ciśnieniu.
• Ryzyko awarii pompy obiegowej: Praca na sucho może uszkodzić pompę.

Skutki zbyt wysokiego ciśnienia

Zbyt wysokie ciśnienie jest równie niebezpieczne i może być spowodowane:

• Nadmiernym napełnieniem instalacji wodą.
• Awarią zaworu bezpieczeństwa.
• Rozszerzalnością cieplną wody w zamkniętym systemie.

Konsekwencje zbyt wysokiego ciśnienia to:

• Uszkodzenie elementów instalacji: Nadmierne ciśnienie może powodować pękanie rur, grzejników, zaworów i innych komponentów.
• Rozszczelnienie połączeń: Wysokie ciśnienie może uszkodzić uszczelki i prowadzić do wycieków.
• Ryzyko wybuchu: W skrajnych przypadkach, szczególnie w starszych instalacjach bez odpowiednich zabezpieczeń, zbyt wysokie ciśnienie może doprowadzić do poważnych awarii, a nawet wybuchu.
• Nieprawidłowa praca zaworu bezpieczeństwa: Ciągłe upuszczanie wody przez zawór bezpieczeństwa jest stratą energii i wody.

Gdzie najczęściej montuje się manometry w instalacji C.O.?

Manometry, ze względu na swoją funkcję monitorującą, powinny być umieszczone w strategicznych punktach instalacji centralnego ogrzewania, aby zapewnić kompleksową kontrolę ciśnienia. Najczęściej spotkamy je w następujących lokalizacjach:

• Kotły grzewcze: Manometr na kotle jest podstawowym elementem kontrolnym, umożliwiającym sprawdzenie ciśnienia w całym systemie z poziomu kotłowni.
• Grzejniki: Chociaż rzadziej, manometry mogą być montowane również przy grzejnikach, szczególnie w rozbudowanych instalacjach, aby lokalnie monitorować ciśnienie w poszczególnych obiegach.
• Naczynia wzbiorcze (grupy bezpieczeństwa): W grupie bezpieczeństwa, obok zaworu bezpieczeństwa i odpowietrznika, często znajduje się manometr, kontrolujący ciśnienie w naczyniu wzbiorczym i całym systemie.
• Rozdzielacze: W instalacjach z rozdzielaczami, manometry mogą być umieszczone na rozdzielaczach, aby monitorować ciśnienie w poszczególnych sekcjach instalacji, np. w obiegach ogrzewania podłogowego i grzejnikowego.

Lokalizacja manometrów jest zazwyczaj określana już na etapie projektowania instalacji C.O. przez specjalistę. Ważne jest, aby manometry były łatwo dostępne do odczytu i kontroli.

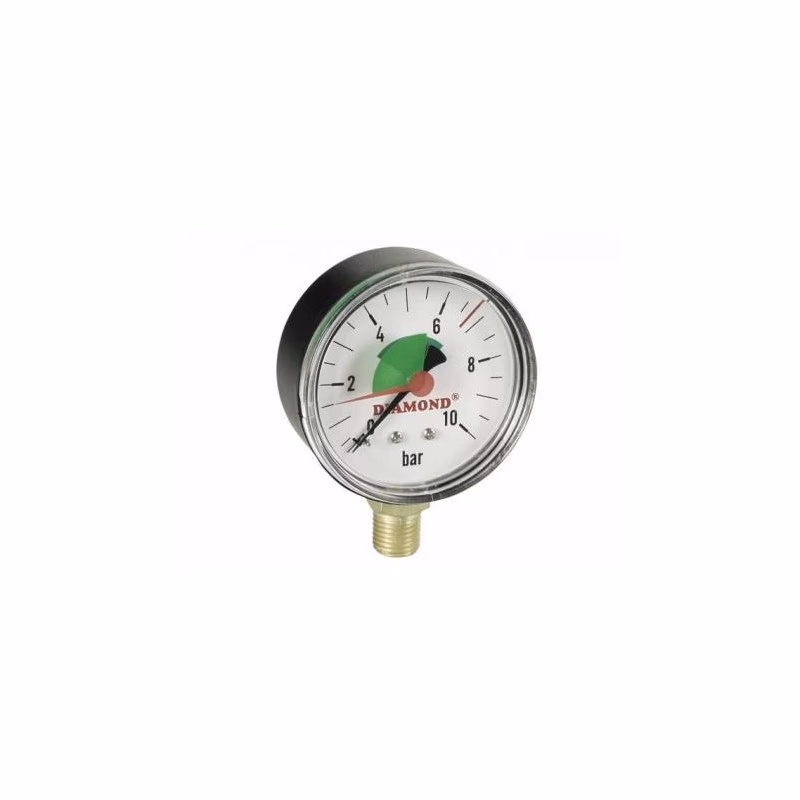

Jaki manometr wybrać do instalacji C.O.? Kluczowe parametry

Wybór odpowiedniego manometru do instalacji centralnego ogrzewania to decyzja, która ma wpływ na dokładność pomiarów i trwałość urządzenia. Przy wyborze warto zwrócić uwagę na kilka kluczowych parametrów:

Zakres pomiarowy

Zakres pomiarowy manometru powinien być dostosowany do ciśnienia roboczego instalacji C.O. W większości domowych instalacji centralnego ogrzewania ciśnienie robocze mieści się w zakresie od 1 do 2,5 bara. Dlatego manometr powinien mieć zakres pomiarowy obejmujący ten przedział, a najlepiej nieco szerszy, np. 0-4 bary lub 0-6 barów. Zbyt wąski zakres uniemożliwi pomiar wyższych ciśnień, a zbyt szeroki może obniżyć dokładność odczytu w zakresie roboczym.

Średnica manometru

Średnica manometru wpływa na czytelność wskazań. Najczęściej spotykane średnice to 40 mm, 63 mm, 80 mm i 100 mm. Im większa średnica, tym łatwiejszy odczyt, szczególnie dla osób starszych lub w słabym oświetleniu. Do domowych instalacji C.O. zazwyczaj wystarczające są manometry o średnicy 63 mm lub 80 mm.

Klasa dokładności

Klasa dokładności manometru określa dopuszczalny błąd pomiaru. Im niższa klasa dokładności, tym dokładniejszy pomiar. Manometry dostępne na rynku mają zazwyczaj klasę dokładności 1.0, 1.6, 2.5 lub 4.0. Do instalacji C.O. wystarczające są manometry o klasie dokładności 2.5 lub 1.6. Wyższa dokładność (klasa 1.0) może być wymagana w bardziej precyzyjnych aplikacjach przemysłowych.

Rodzaj przyłącza i gwint

Manometry różnią się rodzajem przyłącza i gwintem. Najczęściej spotykane są przyłącza:

• Dolne (radialne): Przyłącze znajduje się na spodzie manometru.
• Tylne (centryczne): Przyłącze znajduje się z tyłu manometru, na środku.

Rodzaj gwintu również ma znaczenie. Najpopularniejsze gwinty to G 1/4", G 1/2", M12x1,5, M20x1,5. Przy wyborze manometru należy upewnić się, że rodzaj przyłącza i gwint są kompatybilne z instalacją.

Dodatkowe funkcje

Niektóre manometry mogą posiadać dodatkowe funkcje, takie jak:

• Strefy kolorystyczne: Oznaczenia kolorystyczne na tarczy manometru ułatwiają szybką ocenę, czy ciśnienie jest w normie (np. zielona strefa) czy poza nią (np. czerwona strefa).
• Wypełnienie gliceryną: Manometry wypełnione gliceryną są bardziej odporne na wibracje i pulsacje ciśnienia, co zwiększa ich trwałość i dokładność odczytu, szczególnie w instalacjach z pompami obiegowymi.

Podsumowanie – Jak wybrać idealny manometr do C.O.?

Wybór odpowiedniego manometru do instalacji centralnego ogrzewania to inwestycja w bezpieczeństwo i efektywność systemu grzewczego. Pamiętaj, aby przy wyborze zwrócić uwagę na:

• Zakres pomiarowy: Dostosowany do ciśnienia roboczego instalacji (np. 0-4 bary).
• Średnicę manometru: Zapewniającą czytelność wskazań (np. 63 mm lub 80 mm).
• Klasę dokładności: Wystarczającą do instalacji C.O. (np. 2.5 lub 1.6).
• Rodzaj przyłącza i gwint: Kompatybilne z instalacją.
• Dodatkowe funkcje: Takie jak strefy kolorystyczne czy wypełnienie gliceryną, które mogą zwiększyć komfort użytkowania.

>

Regularna kontrola ciśnienia za pomocą manometru to prosta, ale niezwykle ważna czynność, która pozwoli Ci cieszyć się bezpiecznym i wydajnym ogrzewaniem przez długie lata. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się ze specjalistą, który pomoże dobrać odpowiedni manometr do konkretnej instalacji C.O.
