Bypass w podłogówce: Komfort i Efektywność

Ogrzewanie podłogowe to coraz popularniejszy wybór ze względu na komfort, równomierne rozprowadzenie ciepła i estetykę. Jednak, aby system działał prawidłowo i efektywnie, kluczowe jest zastosowanie odpowiednich rozwiązań regulacyjnych. Jednym z najważniejszych elementów jest bypass, a dokładniej rozdzielacz mieszający z zaworem termostatycznym. Zastanawiasz się, po co jest on potrzebny w Twojej podłogówce? Ten artykuł wyjaśni wszystko!

Rola rozdzielacza mieszającego w ogrzewaniu podłogowym

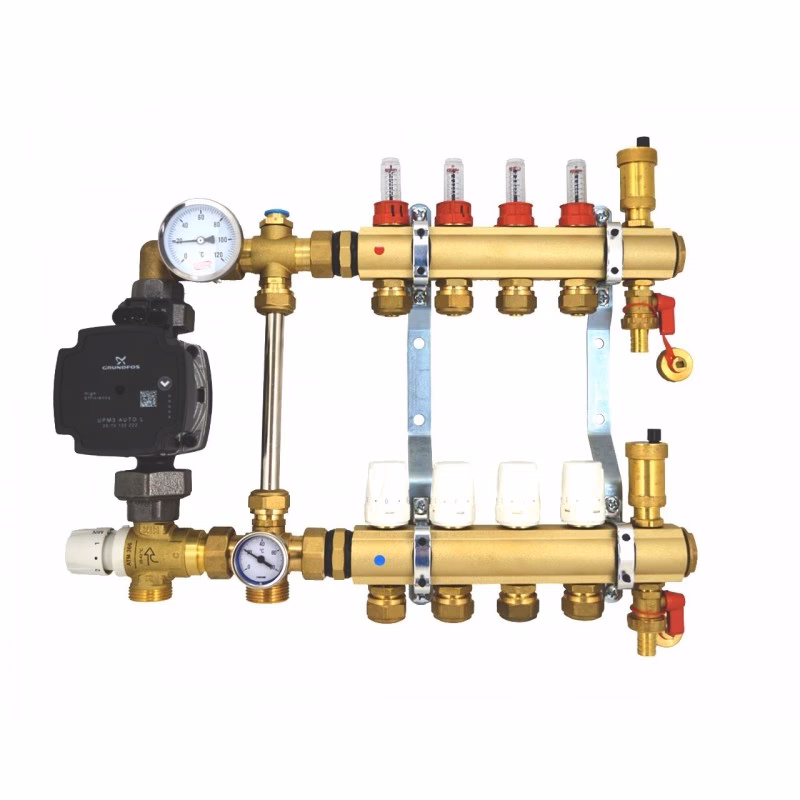

Sercem systemu ogrzewania podłogowego jest rozdzielacz mieszający. Jego głównym zadaniem jest przygotowanie czynnika grzewczego o odpowiedniej temperaturze i rozprowadzenie go do poszczególnych pętli podłogówki. Woda, która zasila tradycyjne grzejniki, zazwyczaj ma temperaturę w granicach 55-70°C, a nawet wyższą. Tak wysoka temperatura jest absolutnie nieodpowiednia dla ogrzewania podłogowego! Zbyt gorąca podłoga byłaby niekomfortowa, a nawet niebezpieczna dla użytkowników, a także mogłaby uszkodzić materiały wykończeniowe podłogi. Dlatego temperatura wody zasilającej podłogówkę musi być znacznie niższa, zazwyczaj w zakresie 25-45°C, w zależności od potrzeb i rodzaju pomieszczenia.

Rozdzielacz mieszający, jak sama nazwa wskazuje, miesza wodę gorącą z zasilania instalacji grzewczej z wodą chłodniejszą, powracającą z pętli ogrzewania podłogowego. W ten sposób obniża temperaturę czynnika grzewczego do pożądanego poziomu. Dzięki temu, do pętli podłogówki trafia woda o bezpiecznej i komfortowej temperaturze, idealnej do oddawania ciepła przez powierzchnię podłogi.

Zawór termostatyczny – precyzyjna regulacja temperatury

Kluczowym elementem rozdzielacza mieszającego jest termostatyczny zawór mieszający. To on odpowiada za precyzyjne utrzymanie zadanej temperatury wody zasilającej podłogówkę. Jednym z popularnych i sprawdzonych rozwiązań jest zawór ESBE VTA. Jak on działa?

Zawór ESBE VTA działa na zasadzie termostatu. W jego wnętrzu znajduje się element termostatyczny, który reaguje na temperaturę wody. W zależności od ustawionej temperatury, zawór automatycznie reguluje proporcje mieszania wody gorącej z zasilania i chłodniejszej z powrotu. Jeśli temperatura wody zasilającej podłogówkę jest za niska, zawór przymyka dopływ wody z powrotu i otwiera dopływ wody gorącej z zasilania. Jeśli temperatura jest za wysoka, zawór działa odwrotnie – przymyka dopływ wody gorącej i otwiera dopływ wody z powrotu. W ten sposób, zawór termostatyczny stale utrzymuje zadaną temperaturę, niezależnie od wahań temperatury na zasilaniu instalacji grzewczej.

Zaletą termostatycznego zaworu mieszającego ESBE VTA jest jego prostota i niezawodność. Nie wymaga on dodatkowych czujników zewnętrznych ani skomplikowanej elektroniki. Działa w pełni automatycznie, zapewniając stabilną temperaturę i szybkie nagrzewanie systemu podłogowego. To rozwiązanie minimalizuje ryzyko przegrzania podłogi i zapewnia komfort cieplny w pomieszczeniach.

Dlaczego bypass (rozdzielacz mieszający) jest niezbędny w podłogówce?

Zastosowanie bypassu, czyli w tym przypadku rozdzielacza mieszającego z zaworem termostatycznym, jest niezbędne dla prawidłowego i bezpiecznego działania ogrzewania podłogowego. Oto kluczowe powody:

• Bezpieczeństwo: Jak już wspomniano, zbyt wysoka temperatura wody w podłogówce jest niebezpieczna. Może prowadzić do poparzeń, uszkodzenia materiałów wykończeniowych podłogi (np. paneli, parkietu) i przegrzewania pomieszczeń. Bypass chroni przed przegrzaniem, zapewniając bezpieczną temperaturę podłogi.
• Komfort cieplny: Ogrzewanie podłogowe ma zapewniać równomierny i komfortowy rozkład temperatury w pomieszczeniu. Zbyt gorąca podłoga będzie nieprzyjemna w dotyku i może powodować dyskomfort. Bypass pozwala utrzymać optymalną temperaturę podłogi, zapewniając przyjemne ciepło w całym pomieszczeniu.
• Efektywność energetyczna: Praca ogrzewania podłogowego z odpowiednio obniżoną temperaturą zasilania jest bardziej efektywna energetycznie. Niższa temperatura wody oznacza mniejsze straty ciepła w instalacji i mniejsze zużycie energii. Bypass pomaga zoptymalizować zużycie energii i obniżyć rachunki za ogrzewanie.
• Ochrona instalacji: Niektóre elementy instalacji ogrzewania podłogowego, takie jak rury z tworzyw sztucznych, mają ograniczenia temperaturowe. Zbyt wysoka temperatura wody może je uszkodzić i skrócić ich żywotność. Bypass chroni instalację przed przegrzaniem i przedłuża jej trwałość.

Wybór odpowiedniego zaworu termostatycznego ESBE VTA

Firma ESBE oferuje różne modele zaworów termostatycznych VTA, dostosowane do różnych potrzeb i wielkości instalacji ogrzewania podłogowego. Dla większości standardowych układów podłogowych zalecany jest zawór ESBE VTA 322. Posiada on zakres regulacji temperatury w zakresie 20-43°C i przepływ Kvs 1,6 m³/h, co jest wystarczające dla typowych domów jednorodzinnych.

W przypadku większych powierzchni podłogówki, szczególnie jeśli liczba sekcji rozdzielacza przekracza 7 i powierzchnia podłogówki jest większa niż 70 m², warto rozważyć zastosowanie zaworu o zwiększonym przepływie. W takim przypadku idealnym wyborem będzie ESBE VTA 372. Posiada on zakres regulacji 20-50°C i większy przepływ Kvs 3,4 m³/h, co zapewnia odpowiednią wydajność nawet dla rozbudowanych systemów podłogowych. Wybór odpowiedniego zaworu zależy od wielkości instalacji i zapotrzebowania na ciepło.

Przy wyborze zaworu warto również zwrócić uwagę na zakres regulacji temperatury. Zakres 20-43°C (VTA 322) jest zazwyczaj wystarczający dla większości pomieszczeń mieszkalnych. Jednak w łazienkach, gdzie preferowana temperatura podłogi może być nieco wyższa, warto rozważyć zawór z zakresem do 50°C (VTA 372).

Korzyści z zastosowania bypassu (rozdzielacza mieszającego) w ogrzewaniu podłogowym

Podsumowując, zastosowanie bypassu, czyli rozdzielacza mieszającego z zaworem termostatycznym, w systemie ogrzewania podłogowego przynosi szereg korzyści:

• Bezpieczeństwo użytkowania dzięki utrzymaniu bezpiecznej temperatury podłogi.
• Komfort cieplny dzięki równomiernemu i przyjemnemu rozprowadzeniu ciepła.
• Efektywność energetyczna dzięki pracy systemu z niższą temperaturą zasilania.
• Ochrona instalacji przed przegrzaniem i wydłużenie jej żywotności.
• Prosta i niezawodna regulacja temperatury bez konieczności stosowania skomplikowanej elektroniki.
• Szybkie nagrzewanie systemu podłogowego.

Często zadawane pytania (FAQ)

Czy mogę zainstalować ogrzewanie podłogowe bez bypassu?

Teoretycznie tak, ale jest to zdecydowanie odradzane. Instalacja ogrzewania podłogowego bez rozdzielacza mieszającego i zaworu termostatycznego jest nieefektywna, niebezpieczna i może prowadzić do problemów z komfortem cieplnym oraz uszkodzenia instalacji. Bez bypassu trudno jest kontrolować temperaturę wody zasilającej podłogówkę, co może skutkować przegrzaniem, nierównomiernym nagrzewaniem i wyższymi kosztami eksploatacji.

Jaki zawór ESBE VTA wybrać – 322 czy 372?

Dla większości standardowych instalacji ogrzewania podłogowego w domach jednorodzinnych, ESBE VTA 322 jest wystarczający. Jeśli jednak masz dużą powierzchnię podłogówki (powyżej 70 m²) i więcej niż 7 sekcji rozdzielacza, lub jeśli zależy Ci na wyższej temperaturze podłogi w łazience, wybierz ESBE VTA 372.

Czy bypass jest trudny w instalacji?

Montaż rozdzielacza mieszającego z zaworem termostatycznym powinien być przeprowadzony przez wykwalifikowanego instalatora. Jednak samo urządzenie nie jest skomplikowane w instalacji i stanowi integralną część nowoczesnego systemu ogrzewania podłogowego.

Jak często należy serwisować bypass?

Rozdzielacz mieszający z zaworem termostatycznym jest urządzeniem bezobsługowym. Warto jednak raz na jakiś czas (np. raz w roku) sprawdzić jego stan wizualny i upewnić się, że nie ma wycieków. W przypadku problemów z regulacją temperatury, należy skontaktować się z instalatorem.

Podsumowując, bypass, czyli rozdzielacz mieszający z zaworem termostatycznym, jest niezbędnym elementem każdego nowoczesnego i efektywnego systemu ogrzewania podłogowego. Zapewnia bezpieczeństwo, komfort, oszczędność energii i długotrwałą pracę instalacji. Wybierając odpowiedni model zaworu, można cieszyć się idealną temperaturą podłogi i przyjemnym ciepłem w całym domu.
