Regulatory Przepływu Powietrza w HVAC: Precyzja i Efektywność

W dzisiejszych zaawansowanych systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), efektywne zarządzanie przepływem powietrza jest kluczowe dla zapewnienia komfortu, oszczędności energii i optymalnej wydajności. Jednym z fundamentalnych komponentów umożliwiających precyzyjne sterowanie przepływem powietrza jest regulator przepływu. Te niepozorne urządzenia odgrywają zasadniczą rolę w utrzymaniu stabilności systemu i dostosowywaniu się do zmieniających się potrzeb.

Czym jest regulator przepływu?

Najprościej mówiąc, regulator przepływu to urządzenie zaprojektowane do kontrolowania ilości powietrza lub cieczy przepływającej przez określony punkt w systemie. W kontekście HVAC, skupiamy się na regulatorach przepływu powietrza. Ich podstawowym zadaniem jest utrzymanie zadanej wartości przepływu, niezależnie od zmian ciśnienia lub innych czynników zewnętrznych. Wyobraźmy sobie system wentylacyjny w dużym budynku biurowym. Zapotrzebowanie na świeże powietrze może się zmieniać w ciągu dnia w zależności od liczby osób przebywających w pomieszczeniach, pory dnia czy warunków atmosferycznych. Regulator przepływu w takim systemie automatycznie dostosowuje się do tych zmian, zapewniając stały i optymalny dopływ powietrza.

Jak działa regulator przepływu powietrza?

Regulatory przepływu powietrza, choć różnią się konstrukcją i stopniem zaawansowania, zazwyczaj działają na podobnej zasadzie. W uproszczeniu, można wyróżnić dwa główne typy regulatorów:

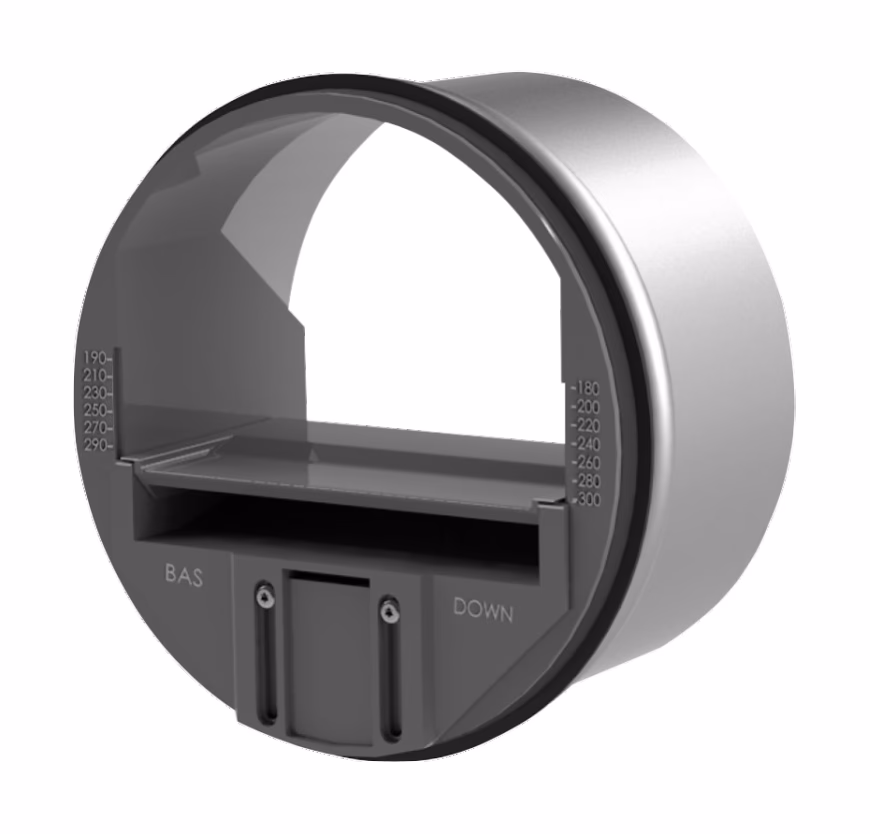

• Regulatory mechaniczne (niezależne od ciśnienia): Te regulatory działają w oparciu o mechaniczne elementy, takie jak sprężyny i przepustnice, które reagują na zmiany ciśnienia. Ich działanie jest samoczynne – nie wymagają zewnętrznego zasilania ani sterowania elektronicznego. Utrzymują stały przepływ powietrza w określonym zakresie ciśnień. Jeśli ciśnienie w systemie wzrasta, regulator mechaniczny automatycznie przymyka przepustnicę, ograniczając przepływ. Analogicznie, przy spadku ciśnienia, przepustnica otwiera się, zwiększając przepływ.

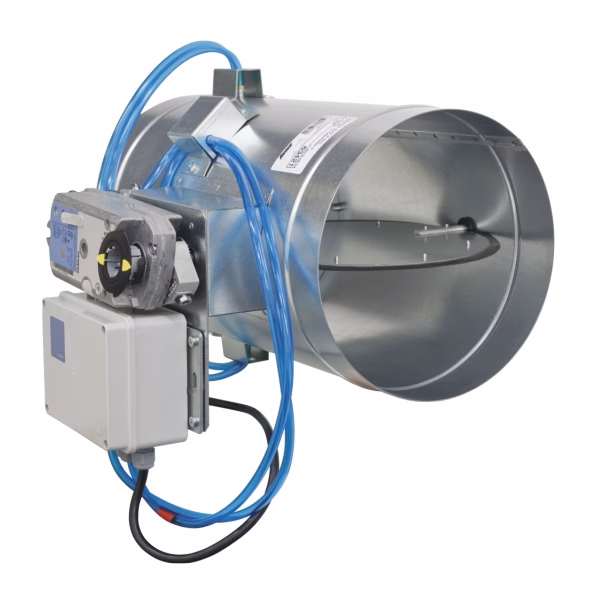

• Regulatory elektroniczne (aktywne): Regulatory elektroniczne są bardziej zaawansowane i precyzyjne. Składają się z kilku kluczowych komponentów:
• Czujnik przepływu: Mierzy aktualną wartość przepływu powietrza w systemie. Może to być czujnik różnicy ciśnień, termiczny czujnik przepływu lub inny typ czujnika, w zależności od konkretnej aplikacji i wymaganej dokładności.
• Zawór regulacyjny: Jest elementem wykonawczym, który fizycznie reguluje przepływ powietrza. Może to być zawór motylkowy, przepustnica regulacyjna lub inny rodzaj zaworu, który jest w stanie płynnie zmieniać stopień otwarcia.
• Elektronika sterująca: To „mózg” regulatora. Odbiera sygnał z czujnika przepływu, porównuje go z wartością zadaną (żądanym przepływem) i steruje zaworem regulacyjnym, aby utrzymać przepływ na zadanym poziomie. Elektronika sterująca często umożliwia również komunikację z systemem zarządzania budynkiem (BMS), co pozwala na zdalne monitorowanie i sterowanie przepływem powietrza w całym obiekcie.

Współczesne regulatory przepływu powietrza często wykorzystują zaawansowane algorytmy sterowania, takie jak sterowanie PID (Proportional-Integral-Derivative), aby zapewnić bardzo szybką i precyzyjną reakcję na zmiany w systemie i utrzymać stabilny przepływ nawet w dynamicznie zmieniających się warunkach.

Różnica między regulatorem przepływu a regulatorem ciśnienia

Często pojawia się pytanie o różnicę między regulatorem przepływu a regulatorem ciśnienia, ponieważ oba te urządzenia są istotne w systemach pneumatycznych i HVAC. Chociaż oba służą do kontrolowania parametrów powietrza, ich podstawowa funkcja jest inna.

Regulator ciśnienia, jak sama nazwa wskazuje, utrzymuje stałe ciśnienie w systemie. Jego zadaniem jest redukcja i stabilizacja ciśnienia dopływającego do poziomu wymaganego przez dalszą część instalacji. Na przykład, w instalacji pneumatycznej, regulator ciśnienia zapewnia, że narzędzia pneumatyczne otrzymują powietrze o stałym, bezpiecznym ciśnieniu, niezależnie od wahań ciśnienia w sprężarce.

Z drugiej strony, regulator przepływu kontroluje bezpośrednio przepływ powietrza, czyli objętość powietrza przepływającego przez dany przekrój w jednostce czasu. Jego celem jest utrzymanie zadanej wartości przepływu, nawet jeśli ciśnienie w systemie się zmienia. Jak wspomniano na początku, regulator przepływu może reagować na zmiany zapotrzebowania w systemie, dostosowując przepływ powietrza, aby utrzymać stabilne warunki.

W praktyce, w systemach HVAC, regulatory przepływu i regulatory ciśnienia często współpracują ze sobą. Na przykład, w systemie z zmiennym przepływem powietrza (VAV), regulatory przepływu na poszczególnych nawiewnikach lub kratkach wentylacyjnych zapewniają dostarczenie odpowiedniej ilości powietrza do każdej strefy, natomiast regulatory ciśnienia mogą być stosowane na poziomie central wentylacyjnych, aby utrzymać stabilne ciśnienie w kanałach i zapewnić prawidłowe działanie regulatorów przepływu.

Zastosowania regulatorów przepływu w HVAC

Regulatory przepływu powietrza znajdują szerokie zastosowanie w różnorodnych systemach HVAC, przyczyniając się do ich efektywności i komfortu użytkowników. Oto kilka kluczowych obszarów zastosowań:

• Systemy VAV (Variable Air Volume – Zmienny Przepływ Powietrza): W systemach VAV, regulatory przepływu są absolutnie niezbędne. Umożliwiają one dostosowanie ilości dostarczanego powietrza do każdej strefy w budynku w zależności od aktualnego zapotrzebowania na chłodzenie lub ogrzewanie. Dzięki temu unika się przegrzewania lub przechładzania pomieszczeń i znacząco zmniejsza zużycie energii, ponieważ wentylator centrali wentylacyjnej pracuje z mniejszą wydajnością, gdy zapotrzebowanie na powietrze jest mniejsze.
• Centrale wentylacyjne i klimatyzacyjne: Regulatory przepływu mogą być stosowane w centralach wentylacyjnych i klimatyzacyjnych do precyzyjnego sterowania przepływem powietrza do poszczególnych sekcji (np. nagrzewnicy, chłodnicy, filtrów). Zapewnia to optymalną wydajność procesów obróbki powietrza i chroni komponenty centrali przed przeciążeniem lub niedostatecznym przepływem.
• Systemy wentylacji pomieszczeń o specjalnych wymaganiach: W laboratoriach, szpitalach, pomieszczeniach czystych i innych miejscach o specyficznych wymaganiach dotyczących jakości powietrza, regulatory przepływu są kluczowe dla utrzymania odpowiedniego ciśnienia i kierunku przepływu powietrza. Na przykład, w laboratoriach z wyciągami chemicznymi, regulatory przepływu zapewniają, że szkodliwe substancje są skutecznie usuwane i nie przedostają się do innych pomieszczeń.
• Systemy wentylacji garaży i parkingów podziemnych: W tych systemach, regulatory przepływu, często w połączeniu z czujnikami stężenia CO, umożliwiają wentylację na żądanie. Wentylatory pracują z pełną mocą tylko wtedy, gdy stężenie tlenku węgla przekroczy dopuszczalny poziom, a w pozostałym czasie pracują na minimalnej wydajności lub są wyłączone, co znacząco oszczędza energię.
• Równoważenie systemów wentylacyjnych: Podczas uruchamiania i regulacji systemów wentylacyjnych, regulatory przepływu ułatwiają równoważenie przepływów powietrza w poszczególnych gałęziach instalacji. Pozwalają na precyzyjne ustawienie wymaganych przepływów w każdym pomieszczeniu, zapewniając równomierny i komfortowy klimat w całym budynku.

Zalety stosowania regulatorów przepływu

Wdrożenie regulatorów przepływu powietrza w systemach HVAC przynosi szereg istotnych korzyści:

• Oszczędność energii: Dzięki precyzyjnemu dostosowaniu przepływu powietrza do aktualnego zapotrzebowania, regulatory przepływu pomagają zredukować zużycie energii przez wentylatory i inne komponenty systemu HVAC. W systemach VAV oszczędności energii mogą być znaczące, sięgające nawet 30-50% w porównaniu do systemów ze stałym przepływem powietrza.
• Poprawa komfortu: Utrzymanie stabilnego i optymalnego przepływu powietrza przekłada się na lepszy komfort termiczny i jakość powietrza w pomieszczeniach. Unika się przeciągów, przegrzewania lub przechładzania, a także zapewnia odpowiednią wymianę powietrza, co jest istotne dla zdrowia i samopoczucia użytkowników.
• Stabilność systemu: Regulatory przepływu pomagają utrzymać stabilność całego systemu HVAC, chroniąc go przed niepożądanymi wahaniami ciśnienia i przepływu. Zapobiega to problemom takim jak nierównomierny rozkład temperatury, hałas generowany przez instalację wentylacyjną i przedwczesne zużycie komponentów.
• Redukcja hałasu: Optymalizacja przepływu powietrza za pomocą regulatorów może przyczynić się do zmniejszenia poziomu hałasu generowanego przez system wentylacyjny. Unika się nadmiernych przepływów i turbulencji, które mogą być źródłem nieprzyjemnych dźwięków.
• Łatwiejsze uruchomienie i regulacja: Regulatory przepływu ułatwiają proces uruchamiania i regulacji systemów wentylacyjnych. Pozwalają na szybkie i precyzyjne ustawienie wymaganych przepływów w poszczególnych punktach instalacji.

Często zadawane pytania (FAQ)

P: Co to jest regulator przepływu powietrza?

O: Regulator przepływu powietrza to urządzenie służące do kontrolowania i utrzymywania stałej wartości przepływu powietrza w systemie HVAC, niezależnie od zmian ciśnienia lub innych czynników zewnętrznych.

P: Jak regulator przepływu różni się od regulatora ciśnienia?

O: Regulator przepływu kontroluje bezpośrednio przepływ powietrza (objętość powietrza na jednostkę czasu), podczas gdy regulator ciśnienia utrzymuje stałe ciśnienie w systemie.

P: Gdzie stosuje się regulatory przepływu w systemach HVAC?

O: Regulatory przepływu stosuje się w systemach VAV, centralach wentylacyjnych, systemach wentylacji pomieszczeń specjalnych, systemach wentylacji garaży i parkingów podziemnych oraz do równoważenia systemów wentylacyjnych.

P: Czy regulatory przepływu są energooszczędne?

O: Tak, regulatory przepływu przyczyniają się do oszczędności energii poprzez optymalizację przepływu powietrza i dostosowanie go do aktualnego zapotrzebowania. Szczególnie w systemach VAV, oszczędności mogą być znaczące.

P: Jakie są główne zalety stosowania regulatorów przepływu?

O: Główne zalety to oszczędność energii, poprawa komfortu, stabilność systemu, redukcja hałasu oraz łatwiejsze uruchomienie i regulacja systemów HVAC.

Podsumowanie

Regulatory przepływu powietrza są nieodzownym elementem nowoczesnych i efektywnych systemów HVAC. Ich zdolność do precyzyjnego sterowania przepływem powietrza przekłada się na oszczędności energii, poprawę komfortu i stabilność działania całej instalacji. Wybór odpowiedniego regulatora przepływu, dostosowanego do specyficznych wymagań danego systemu, jest kluczowy dla osiągnięcia optymalnej wydajności i długotrwałego bezawaryjnego działania systemu HVAC.
