Moduł BSI: Kluczowy Element Elektroniki Samochodowej

Współczesne samochody to zaawansowane technologicznie konstrukcje, w których elektronika odgrywa fundamentalną rolę. Systemy sterowania, komfortu i bezpieczeństwa opierają się na złożonej sieci modułów elektronicznych, współpracujących ze sobą w celu zapewnienia optymalnego działania pojazdu. Wśród tych modułów, moduł BSI, BSM, ECU oraz moduł akumulatora wyróżniają się szczególnym znaczeniem. W tym artykule przyjrzymy się bliżej modułowi BSI, analizując jego funkcje, umiejscowienie oraz różnice w porównaniu do pozostałych modułów. Zrozumienie roli tych komponentów jest kluczowe dla każdego świadomego kierowcy, pragnącego zgłębić tajniki elektroniki swojego samochodu.

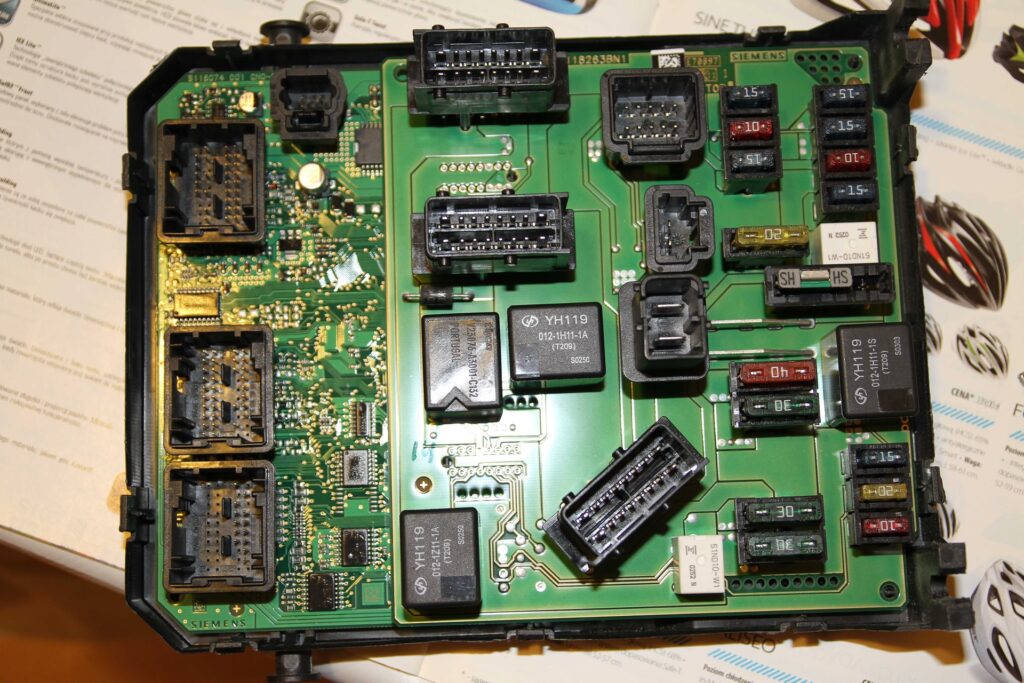

Czym jest Moduł BSI (Built-in Systems Interface)?

Moduł BSI, czyli Built-in Systems Interface, to centralna jednostka sterująca w samochodzie, odpowiedzialna za zarządzanie szerokim spektrum funkcji komfortu, bezpieczeństwa i komunikacji. Uważany jest za „mózg” systemów elektronicznych pojazdu, koordynując pracę wielu podzespołów. Jego umiejscowienie zazwyczaj znajduje się wewnątrz kabiny, w desce rozdzielczej, często za schowkiem pasażera, co ułatwia dostęp serwisowy, choć dla przeciętnego użytkownika może być ukryty.

Moduł BSI pełni rolę interfejsu, jak sama nazwa wskazuje, pośrednicząc w komunikacji między różnymi systemami elektronicznymi samochodu. Zbiera dane z czujników, przełączników i innych modułów, przetwarza je i wydaje polecenia wykonawcze do odpowiednich urządzeń. Dzięki temu możliwe jest zintegrowane działanie systemów takich jak oświetlenie, centralny zamek, immobilizer, systemy komfortu wnętrza, a nawet niektóre funkcje związane z pracą silnika i układu hamulcowego.

Kluczowe Funkcje Modułu BSI

Zakres funkcji realizowanych przez moduł BSI jest imponujący i obejmuje wiele aspektów działania samochodu. Do najważniejszych z nich należą:

Funkcja Immobilizera (IMMO)

Immobilizer to system antykradzieżowy, który uniemożliwia uruchomienie silnika bez autoryzacji. Moduł BSI odgrywa kluczową rolę w tym systemie. Podczas próby uruchomienia silnika, BSI odczytuje unikalny kod z kluczyka (transpondera). Jeśli kod jest prawidłowy i zgodny z zapisanym w pamięci modułu, BSI wysyła sygnał zezwalający na uruchomienie silnika do ECU (Engine Control Unit). W przypadku braku poprawnego kodu, procedura uruchomienia silnika zostaje zablokowana, co skutecznie chroni pojazd przed kradzieżą. System immobilizera, kontrolowany przez BSI, jest jednym z podstawowych zabezpieczeń każdego nowoczesnego samochodu.

Zbieranie Informacji z Przełączników COM2000

COM2000 to moduł umieszczony przy kolumnie kierowniczej, integrujący różnego rodzaju przełączniki i dźwignie sterujące funkcjami samochodu, takimi jak kierunkowskazy, wycieraczki, światła, klakson i często również radio czy tempomat. Moduł BSI jest odpowiedzialny za zbieranie danych z tych przełączników COM2000. Sygnały z przełączników są przesyłane do BSI, który je interpretuje i przekazuje odpowiednie polecenia do systemów wykonawczych. Na przykład, włączenie kierunkowskazu za pomocą przełącznika COM2000 generuje sygnał, który BSI przetwarza i aktywuje odpowiednie światła kierunkowskazów. Dzięki temu scentralizowanemu systemowi, obsługa wielu funkcji samochodu staje się intuicyjna i ergonomiczna.

Sterowanie Oświetleniem Wewnętrznym

Moduł BSI bezpośrednio zarządza oświetleniem wewnętrznym pojazdu. Obejmuje to sterowanie lampkami sufitowymi, oświetleniem schowka, oświetleniem przestrzeni na nogi, a także oświetleniem bagażnika. BSI kontroluje włączanie i wyłączanie poszczególnych punktów świetlnych, reguluje ich jasność (w niektórych systemach) i monitoruje ich stan. Sygnały sterujące oświetleniem wewnętrznym mogą pochodzić z różnych źródeł, takich jak przełączniki drzwiowe (włączanie oświetlenia po otwarciu drzwi), ręczne przełączniki na podsufitce, a także z systemów komfortu, np. automatyczne włączanie oświetlenia po zmroku. Precyzyjne sterowanie oświetleniem wewnętrznym przez BSI znacząco wpływa na komfort użytkowania samochodu, szczególnie w nocy.

Komunikacja z Innymi Modułami

Jedną z kluczowych ról modułu BSI jest komunikacja z innymi modułami elektronicznymi w samochodzie. BSI działa jako centralny węzeł komunikacyjny, wymieniając dane z modułami takimi jak zegary (deska rozdzielcza), wyświetlacz centralny, moduły sterujące drzwiami, BSM (Body Systems Module), ECU (Engine Control Unit), system ABS/ESP, system zawieszenia (np. BHI w Citroenach), a nawet system stabilizacji xenonów (jeśli jest na wyposażeniu). Komunikacja ta odbywa się za pomocą sieci komunikacyjnych, takich jak CAN (Controller Area Network) lub LIN (Local Interconnect Network). Dzięki tej wymianie danych, moduły mogą wzajemnie informować się o swoim stanie, wymieniać polecenia i koordynować swoje działania. Na przykład, informacja o prędkości pojazdu, mierzona przez czujniki ABS/ESP, jest przekazywana do BSI, a następnie może być wykorzystana przez moduł zegarów do wyświetlania prędkości na desce rozdzielczej, lub przez moduł ECU do regulacji pracy silnika w zależności od prędkości.

Różnice między Modułami BSI, BSM, ECU i Modułem Akumulatora

Choć moduły BSI, BSM, ECU i moduł akumulatora stanowią integralną część systemu elektronicznego samochodu, pełnią odmienne funkcje i są odpowiedzialne za różne aspekty jego działania. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnozy i konserwacji elektroniki pojazdu.

• Moduł BSI (Built-in Systems Interface): Jak już omówiono, zarządza funkcjami komfortu, bezpieczeństwa, immobilizerem, oświetleniem wewnętrznym, zbiera dane z COM2000 i pełni rolę centralnego węzła komunikacyjnego, łącząc różne moduły w samochodzie. Można go określić jako „moduł komfortu i komunikacji”.

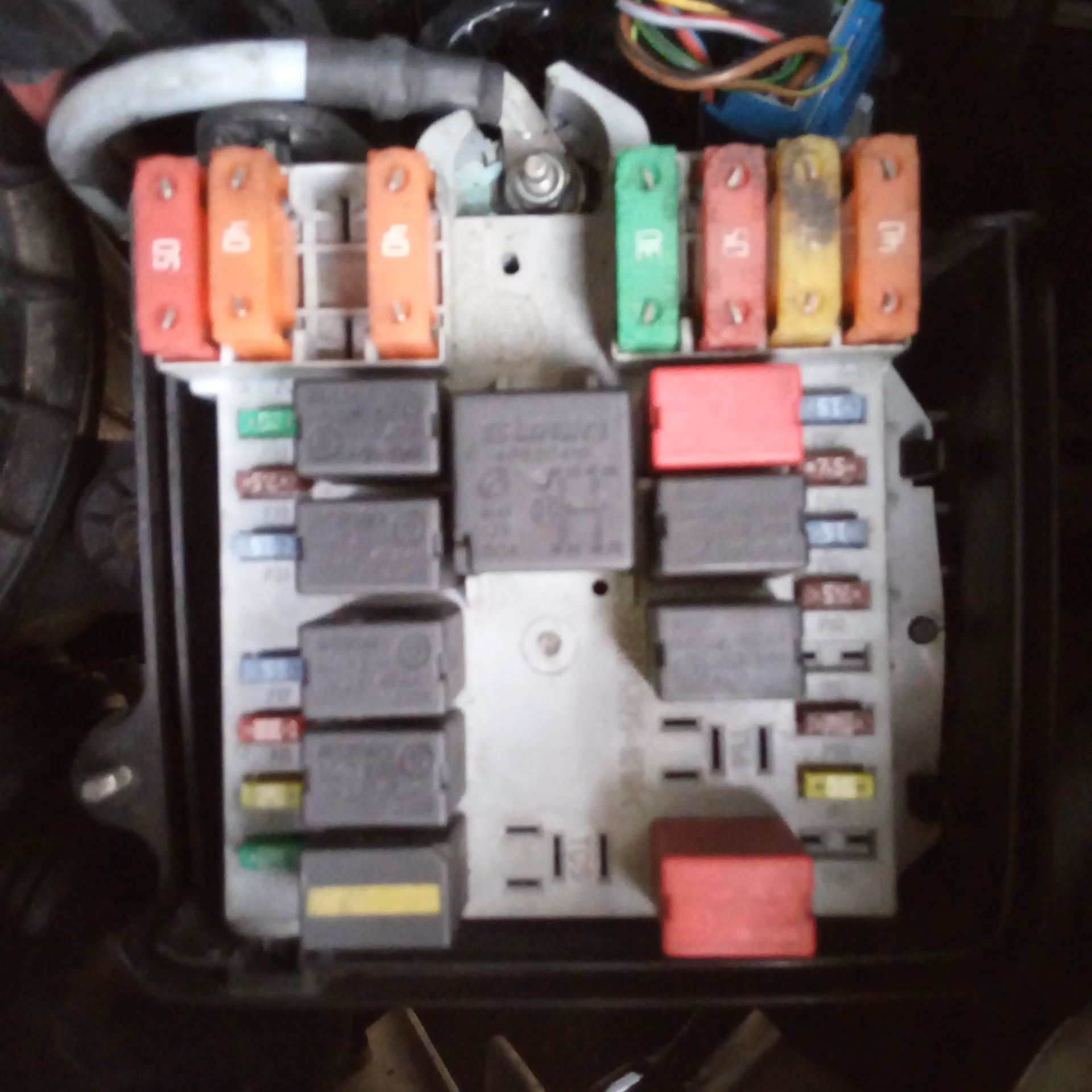

• Moduł BSM (Body Systems Module): BSM, czyli Body Systems Module, zazwyczaj umieszczony jest w komorze silnika, często w pobliżu akumulatora. Jego główną funkcją jest zarządzanie oświetleniem zewnętrznym samochodu (światła mijania, drogowe, pozycyjne, kierunkowskazy, światła stop) oraz innymi urządzeniami, które nie są bezpośrednio sterowane przez ECU silnika, np. wentylator chłodnicy, pompa paliwa, klakson. BSM pełni również rolę w załączaniu zasilania do poszczególnych modułów elektronicznych w samochodzie, działając jako inteligentna skrzynka bezpieczników i przekaźników. Można go określić jako „moduł zasilania i oświetlenia zewnętrznego”.
• Moduł ECU (Engine Control Unit): ECU, czyli Engine Control Unit, powszechnie znany jako komputer silnika, jest centralną jednostką sterującą pracą silnika. Zarządza wtryskiem paliwa, zapłonem, regulacją składu mieszanki paliwowo-powietrznej, turbodoładowaniem (w silnikach turbodoładowanych), systemem recyrkulacji spalin i wieloma innymi parametrami pracy silnika. ECU otrzymuje dane z licznych czujników (np. czujnik położenia wału korbowego, czujnik temperatury silnika, czujnik przepływu powietrza) i na ich podstawie steruje elementami wykonawczymi silnika, takimi jak cewki zapłonowe, wtryskiwacze, przepustnica, zawory. Jego zadaniem jest zapewnienie optymalnej wydajności silnika, minimalizacja emisji spalin i ochrona silnika przed uszkodzeniem. Można go określić jako „mózg silnika”.
• Moduł Akumulatora: Moduł akumulatora, stosowany w samochodach wyprodukowanych po 2008 roku (choć data ta może się różnić w zależności od producenta i modelu), odpowiada za zaawansowane zarządzanie energią w pojeździe. Monitoruje stan naładowania akumulatora, temperaturę akumulatora, prąd ładowania i rozładowania, oraz napięcie akumulatora. Na podstawie tych danych, moduł akumulatora steruje procesem ładowania akumulatora, odłącza odbiorniki energii w przypadku niskiego napięcia akumulatora (aby zapobiec całkowitemu rozładowaniu i unieruchomieniu pojazdu), oraz optymalizuje zużycie energii w samochodzie. Jest to szczególnie istotne w nowoczesnych samochodach z systemem Start-Stop, gdzie akumulator jest intensywnie eksploatowany. Można go określić jako „menadżer energii”.

Tabela Porównawcza Modułów:

Jak (Potencjalnie) Zresetować Moduł BSI - Ostrożność Wskazana!

Resetowanie modułu BSI może być czasami konieczne w przypadku wystąpienia problemów z elektroniką samochodu, np. po wymianie akumulatora, po awarii zasilania, czy w przypadku nieprawidłowego działania niektórych systemów. Należy jednak podkreślić, że procedura resetowania BSI jest delikatna i wymaga ostrożności. Nieprawidłowo przeprowadzony reset może prowadzić do poważnych problemów z elektroniką pojazdu, a nawet do jego unieruchomienia.

Ogólna procedura resetowania BSI, która może działać w niektórych modelach samochodów (szczególnie francuskich marek, gdzie moduły BSI są powszechnie stosowane), zazwyczaj obejmuje następujące kroki:

1. Wyłącz zapłon i upewnij się, że wszystkie odbiorniki prądu (światła, radio, wentylacja) są wyłączone. Otwórz drzwi kierowcy i pozostaw je otwarte.
2. Odczekaj kilka minut (np. 2-3 minuty), aby moduły elektroniczne przeszły w stan uśpienia.
3. Odłącz klemę dodatnią (+) akumulatora.
4. Odczekaj dłuższą chwilę (od 15 do 30 minut, a w niektórych przypadkach nawet dłużej – warto sprawdzić specyfikację dla danego modelu samochodu). Ten czas jest potrzebny na rozładowanie kondensatorów w module BSI i całkowite wyzerowanie jego ustawień.
5. Podłącz ponownie klemę dodatnią (+) akumulatora.
6. Odczekaj kolejne kilka minut (np. 2 minuty), nie włączając zapłonu ani żadnych odbiorników prądu.
7. Włącz zapłon i sprawdź, czy systemy działają prawidłowo.

Bardzo ważne! Powyższa procedura jest ogólna i może nie działać w każdym samochodzie. Przed przystąpieniem do resetowania BSI, zawsze należy skonsultować instrukcję obsługi pojazdu i sprawdzić, czy producent przewiduje procedurę resetowania BSI dla danego modelu. W przypadku wątpliwości lub braku pewności, zdecydowanie zaleca się skorzystanie z pomocy wykwalifikowanego mechanika lub serwisu samochodowego, który dysponuje odpowiednią wiedzą i narzędziami diagnostycznymi.

Nieprawidłowy reset BSI może prowadzić do:

• Utraty ustawień modułu BSI (np. ustawień komfortu, konfiguracji wyposażenia).
• Problemów z immobilizerem i uniemożliwienia uruchomienia silnika.
• Nieprawidłowego działania systemów elektronicznych (np. oświetlenia, centralnego zamka, klimatyzacji).
• Konieczności ponownego programowania modułu BSI w serwisie.

Dlatego, resetowanie BSI powinno być traktowane jako ostateczność i przeprowadzane z dużą dozą rozwagi i ostrożności. W większości przypadków, problemy z elektroniką samochodową wymagają profesjonalnej diagnostyki i naprawy, a nie tylko resetowania modułu BSI.

Podsumowanie

Zrozumienie funkcji modułu BSI oraz różnic między nim a modułami BSM, ECU i modułem akumulatora jest niezwykle wartościowe dla każdego właściciela nowoczesnego samochodu. Te moduły, współpracując ze sobą, tworzą złożony i zaawansowany system elektroniczny, który zapewnia komfort, bezpieczeństwo i prawidłowe działanie pojazdu. Moduł BSI, jako centralny element tego systemu, odgrywa kluczową rolę w zarządzaniu wieloma funkcjami samochodu. W przypadku jakichkolwiek problemów z elektroniką samochodową, warto skonsultować się z wykwalifikowanym mechanikiem, który będzie w stanie przeprowadzić profesjonalną diagnostykę i naprawę, zapewniając bezpieczeństwo i niezawodność Twojego pojazdu.

Często Zadawane Pytania (FAQ)

Czy mogę samodzielnie zresetować moduł BSI?

Resetowanie BSI jest potencjalnie możliwe, ale wymaga dużej ostrożności i wiedzy. Zdecydowanie zaleca się konsultację z instrukcją obsługi pojazdu i zachowanie maksymalnej ostrożności. W przypadku wątpliwości, najlepiej skorzystać z pomocy specjalisty.

Gdzie dokładnie znajduje się moduł BSI w samochodzie?

Najczęściej moduł BSI umieszczony jest w desce rozdzielczej, zazwyczaj za schowkiem po stronie pasażera. Lokalizacja może się jednak różnić w zależności od modelu samochodu.

Co się stanie, jeśli moduł BSI ulegnie awarii?

Awaria modułu BSI może powodować szereg problemów z różnymi systemami w samochodzie, w tym z immobilizerem, oświetleniem, centralnym zamkiem, systemami komfortu i komunikacją między modułami. Objawy awarii BSI mogą być różnorodne, od drobnych usterek po całkowite unieruchomienie pojazdu.

Czy moduł BSI jest wymienny?

Tak, moduł BSI jest elementem wymiennym. Jednak wymiana modułu BSI zazwyczaj wymaga specjalistycznego sprzętu diagnostycznego i programowania, aby nowy moduł został prawidłowo skonfigurowany i współpracował z resztą systemów samochodu. Nie jest to operacja, którą można łatwo przeprowadzić samodzielnie.
