Bruzdy w ścianie nośnej: Czy to bezpieczne i jak je wykonać?

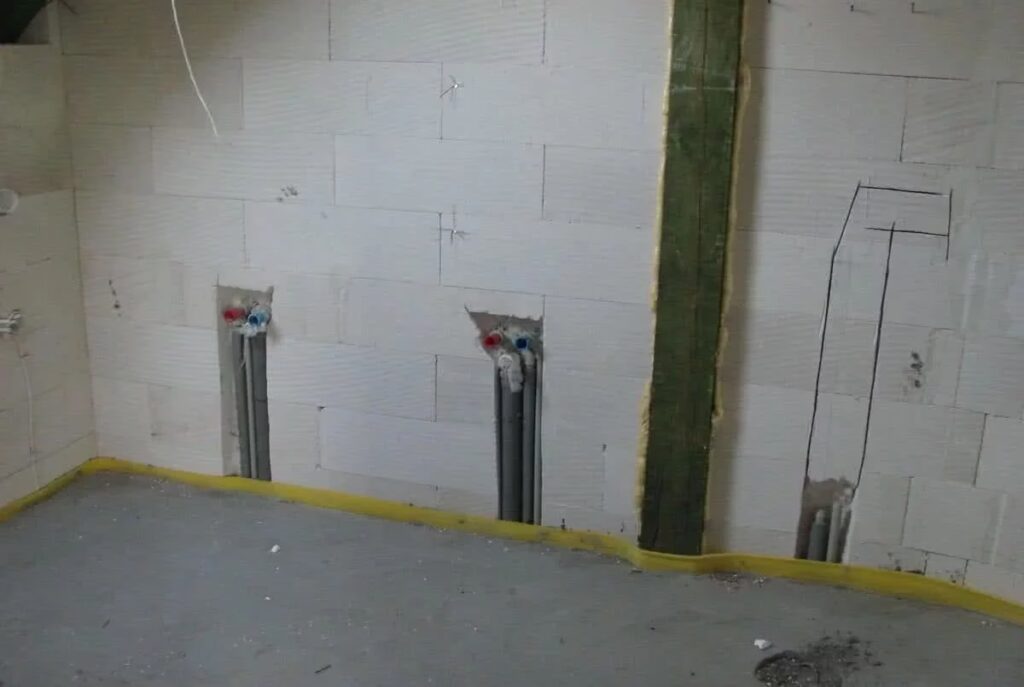

Wykonanie instalacji w budynkach często wiąże się z koniecznością poprowadzenia przewodów i rur wewnątrz ścian. W tym celu wykonuje się bruzdy i wnęki. Czy można jednak bezpiecznie wykonywać bruzdy w ścianach nośnych? Jakie są zasady i ograniczenia? W tym artykule odpowiemy na te pytania, opierając się na normach budowlanych i wiedzy ekspertów.

Czym są bruzdy i wnęki? Definicje i różnice

Zgodnie z normą PN-EN 1996-1-1, bruzda to otwarty kanał wykonany w murze, charakteryzujący się małą głębokością i szerokością w stosunku do długości. Wnęka natomiast to wgłębienie w licu ściany, o znacznej szerokości i głębokości, ale małej długości. Bruzdy najczęściej wykonuje się w gotowych ścianach, natomiast wnęki – zazwyczaj podczas wznoszenia murów.

Zasady wykonywania bruzd i wnęk w ścianach nośnych – Eurokod 6

Eurokod 6, norma dotycząca projektowania konstrukcji murowych, jasno określa zasady wykonywania bruzd i wnęk. Podstawowa zasada to niepogarszanie stateczności ściany. Bruzdy i wnęki nie mogą przechodzić przez nadproża, elementy konstrukcyjne wbudowane w ścianę ani być wykonywane w zbrojonych elementach konstrukcji murowych, jeśli nie zostały uwzględnione przez projektanta.

Norma dzieli bruzdy i wnęki na pionowe i poziome/ukośne, wprowadzając różne ograniczenia dla każdego z tych typów. Większość bruzd i wnęk wymaga uwzględnienia w obliczeniach konstrukcyjnych, zazwyczaj poprzez lokalne zmniejszenie obliczeniowego przekroju ściany. Istnieją jednak wyjątki – bruzdy i wnęki pomijalne w obliczeniach, których wymiary i umiejscowienie regulują tablice normatywne.

Wymiary bruzd pionowych i wnęk pomijalnych w obliczeniach

Pionowe bruzdy i wnęki, których wymiary nie przekraczają wartości podanych w Tablicy 1, mogą być wykonane bez konieczności uwzględniania ich w obliczeniach konstrukcyjnych. Norma rozróżnia bruzdy wykonywane w gotowym murze oraz te wykonywane podczas wznoszenia muru.

Tablica 1. Wymiary bruzd pionowych i wnęk pomijalnych w obliczeniach według PN-EN 1996-1-1

Uwagi do Tablicy 1:

1. Maksymalna głębokość wnęki lub bruzdy uwzględnia głębokość każdego otworu powstałego w trakcie wykonywania.
2. Pionowe bruzdy, które nie sięgają dalej niż na 1/3 wysokości ściany ponad stropem, mogą mieć głębokość do 80 mm i szerokość do 120 mm, jeżeli grubość ściany wynosi nie mniej niż 225 mm.
3. Odległość w kierunku poziomym między sąsiednimi bruzdami lub od bruzdy do wnęki bądź otworu nie powinna być mniejsza niż 225 mm.
4. Odległość w kierunku poziomym między sąsiednimi wnękami nie powinna być mniejsza niż dwukrotna szerokość szerszej z dwóch wnęk.
5. Łączna szerokość pionowych bruzd i wnęk nie powinna przekraczać 0,13 długości ściany.

W ścianach o grubości mniejszej niż 85 mm nie wolno wykonywać bruzd bez uwzględniania ich w obliczeniach. W murach o grubości co najmniej 22,5 cm dopuszcza się bruzdy o głębokości 80 mm, jeśli nie sięgają wyżej niż 1/3 wysokości ściany.

Wymiary bruzd poziomych i ukośnych pomijalnych w obliczeniach

Dla bruzd poziomych i ukośnych, ograniczenia są jeszcze bardziej restrykcyjne. Tablica 2 przedstawia dopuszczalne wymiary bruzd poziomych i ukośnych, które można pominąć w obliczeniach.

Tablica 2. Wymiary bruzd poziomych i ukośnych pomijalnych w obliczeniach

Uwagi do Tablicy 2:

1. Maksymalna głębokość bruzdy uwzględnia głębokość każdego otworu wykonanego w trakcie wykonywania bruzdy.
2. Odległość pozioma między końcem bruzdy a otworem powinna być nie mniejsza niż 500 mm.
3. Odległość pozioma między przyległymi bruzdami o ograniczonej długości powinna być nie mniejsza niż dwukrotna długość bruzdy dłuższej.
4. W ścianach o grubości większej niż 150 mm z bruzdami wycinanymi maszynowo dopuszczalną głębokość bruzdy można zwiększyć o 10 mm. W ścianach o grubości większej niż 225 mm bruzdy wycinane maszynowo o głębokości do 10 mm można wykonywać z obu stron ściany.
5. Szerokość bruzdy nie powinna przekraczać połowy grubości ściany w miejscu bruzdy.

Bruzdy poziome i ukośne powinny znajdować się między jedną ósmą wysokości ściany nad lub pod stropem. W ścianach o grubości do 115 mm nie wolno wykonywać bruzd poziomych i ukośnych bez uwzględnienia ich w obliczeniach. W ścianach 116–175 mm, bruzdy pomijalne obliczeniowo muszą mieć długość ograniczoną do 1,25 m.

Przekroczenie dopuszczalnych wymiarów bruzd wymaga konsultacji z projektantem konstrukcji i uwzględnienia ich w obliczeniach statyczno-wytrzymałościowych.

Jak wykonać bruzdę w ścianie? Metody i narzędzia

Wybór metody wykonania bruzdy zależy od twardości materiału, z którego wykonana jest ściana.

• Beton komórkowy: Jest to materiał miękki, bruzdy można wykonywać ręcznie za pomocą rylca bruzdownika.
• Cegła ceramiczna, silikat: Materiały twardsze, można użyć wiertarki z dłutem. Zalecane jest jednak użycie bruzdownicy mechanicznej, która zapewnia precyzję i szybkość pracy.
• Szlifierka kątowa: Alternatywą dla bruzdownicy jest szlifierka kątowa z tarczą diamentową. Jest to tańsze rozwiązanie, ale generuje więcej pyłu. Można zastosować osłonę przeciwpyłową z podłączeniem do odkurzacza.

Kroki wykonania bruzdy szlifierką kątową:

1. Zamontuj tarczę diamentową segmentową do szlifierki.
2. Załóż osłonę przeciwpyłową i podłącz odkurzacz.
3. Wytnij dwa równoległe rowki wzdłuż planowanej bruzdy.
4. Usuń materiał pomiędzy rowkami za pomocą dłuta, młotka z przecinakiem lub mesela.

Pamiętaj o bezpieczeństwie! Używaj okularów ochronnych, maski przeciwpyłowej i słuchawek wyciszających podczas pracy.

Wpływ bruzd na nośność ścian i izolacyjność

Bruzdy, szczególnie te o większych wymiarach, mogą znacząco obniżyć nośność ścian. Badania laboratoryjne wykazały, że nawet bruzdy o głębokości 38 mm w ścianach z pustaków ceramicznych mogą zredukować nośność muru nawet o 30%. Redukcja nośności jest proporcjonalna do zmniejszenia pola przekroju ściany, a dodatkowo, koncentracja naprężeń na końcach bruzd może pogorszyć sytuację.

Bruzdy wpływają również na parametry izolacyjności termicznej i akustycznej ścian. Szerokie bruzdy w ścianach zewnętrznych mogą tworzyć mostki termiczne, obniżając efektywność izolacji. W ścianach wewnętrznych, szczególnie tych o wysokich wymaganiach akustycznych, bruzdy mogą pogorszyć izolacyjność akustyczną.

Czym wypełnić bruzdy w ścianach?

Po ułożeniu instalacji, bruzdy należy odpowiednio wypełnić. Wybór materiału zależy od rodzaju instalacji i wymagań izolacyjnych.

• Instalacje elektryczne: Puste przestrzenie można wypełnić pianką izolacyjną lub zaprawą murarską. Ważne jest jednak, aby nie stosować pianki w przypadku przewodów elektrycznych, ponieważ może ograniczać przewodność cieplną i powodować przegrzewanie przewodów. Miejsca z puszkami i gniazdami elektrycznymi warto zabezpieczyć siatką z włókna szklanego lub propylenowego przed tynkowaniem, aby uniknąć pęknięć.
• Instalacje wodno-kanalizacyjne: W ścianach zewnętrznych, bruzdy wokół rur warto wypełnić pianką poliuretanową, która dobrze przylega i zapewnia uszczelnienie termiczne. W ścianach wewnętrznych, szczególnie akustycznych, również zaleca się użycie pianki poliuretanowej rozprężnej, a nie zaprawy.

Najczęstsze błędy przy wykonywaniu bruzd

Najczęstszym błędem jest wykonywanie bruzd o wymiarach przekraczających dopuszczalne normy, bez uwzględnienia ich w obliczeniach konstrukcyjnych. Należy zawsze przestrzegać wytycznych norm Eurokod 6 i PN-EN 1996-1-1 oraz konsultować się z projektantem w przypadku wątpliwości.

Inne błędy to:

• Wykuwanie bruzd zamiast wycinania, szczególnie w ścianach cieńszych niż 18 cm, co może uszkodzić mur.
• Odsłanianie drążeń bloczków silikatowych, co pogarsza izolacyjność akustyczną.
• Zbyt wczesne tynkowanie miejsc wypełnionych zaprawą, przed jej wyschnięciem i związaniem.

Podsumowanie

Wykonanie bruzd w ścianach nośnych jest możliwe, ale wymaga przestrzegania ścisłych zasad i ograniczeń, aby nie osłabić konstrukcji i nie pogorszyć parametrów izolacyjnych. Zawsze należy zaplanować bruzdy, uwzględniając normy budowlane i w razie potrzeby skonsultować się z projektantem. Prawidłowe wykonanie bruzd zapewni bezpieczeństwo i funkcjonalność instalacji w Twoim domu.

FAQ – Najczęściej zadawane pytania

Czy można robić bruzdy poziome w ścianie nośnej?

Tak, ale z ograniczeniami. Bruzdy poziome w ścianach nośnych są bardziej problematyczne niż pionowe i mają surowsze ograniczenia wymiarowe. Należy bezwzględnie przestrzegać Tablicy 2 i w razie potrzeby skonsultować się z projektantem.

Jak głęboka może być bruzda w ścianie nośnej?

Maksymalna głębokość bruzdy zależy od rodzaju bruzdy (pionowa/pozioma), grubości ściany i materiału. Dla bruzd pionowych w gotowym murze, maksymalna głębokość to zazwyczaj 30 mm, ale w pewnych przypadkach może być większa (do 80 mm). Bruzdy poziome mają jeszcze mniejsze dopuszczalne głębokości (Tablice 1 i 2).

Czym najlepiej wykuwać bruzdy w ścianie z silikatu?

Najlepiej użyć bruzdownicy mechanicznej. Alternatywnie, można zastosować szlifierkę kątową z tarczą diamentową i osłoną przeciwpyłową. Należy unikać wykuwania bruzd, szczególnie w cieńszych ścianach.

Czy bruzdy w ścianach osłabiają konstrukcję?

Tak, bruzdy mogą osłabić konstrukcję ściany, szczególnie jeśli są zbyt duże lub nieprawidłowo umiejscowione. Dlatego ważne jest przestrzeganie norm i zasad wykonywania bruzd, aby zminimalizować negatywny wpływ na nośność ściany.

Czym wypełnić bruzdy w ścianie po ułożeniu instalacji elektrycznej?

Można użyć zaprawy murarskiej lub pianki izolacyjnej. Należy unikać stosowania pianki bezpośrednio na przewody elektryczne. Miejsca z puszkami i gniazdami warto zabezpieczyć siatką przed tynkowaniem.
