Rozwiązywanie problemów z magistralą CAN

Magistrala CAN (Controller Area Network) to standard komunikacji szeregowej, który odgrywa kluczową rolę w nowoczesnych systemach HVAC, pojazdach i wielu innych aplikacjach. Umożliwia ona różnym urządzeniom elektronicznym komunikację ze sobą bez konieczności skomplikowanej i kosztownej instalacji okablowania. Jednak, jak każde rozwiązanie techniczne, magistrala CAN może czasami sprawiać problemy. W tym artykule przyjrzymy się bliżej najczęstszym błędom magistrali CAN i omówimy kroki, które można podjąć, aby je zdiagnozować i naprawić.

https://www.youtube.com/watch?v=ygUOI2luZm9ybWF0eWthM2E%3D

Czym jest magistrala CAN i dlaczego jest ważna?

Magistrala CAN to protokół komunikacyjny, który został pierwotnie opracowany dla przemysłu motoryzacyjnego, ale szybko znalazł zastosowanie w wielu innych dziedzinach, w tym w systemach HVAC. Jej główną zaletą jest niezawodność i odporność na zakłócenia, co jest kluczowe w środowiskach przemysłowych i motoryzacyjnych, gdzie panują trudne warunki.

W systemach HVAC magistrala CAN jest często wykorzystywana do:

• Komunikacji między różnymi komponentami systemu, takimi jak jednostki wewnętrzne i zewnętrzne klimatyzacji, pompy ciepła, wentylatory, czujniki i sterowniki.
• Monitorowania parametrów pracy systemu, takich jak temperatura, ciśnienie, przepływ powietrza, wilgotność.
• Sterowania pracą systemu, w tym regulacji temperatury, prędkości wentylatorów, trybów pracy.
• Diagnostyki i wykrywania usterek.

Dzięki magistrali CAN systemy HVAC stają się bardziej inteligentne, efektywne i łatwiejsze w zarządzaniu. Jednak, gdy pojawiają się problemy z komunikacją CAN, może to prowadzić do nieprawidłowego działania całego systemu.

Najczęstsze przyczyny błędów magistrali CAN

Błędy magistrali CAN mogą mieć różne przyczyny. Najczęściej wynikają one z problemów z okablowaniem, terminacją, lub zakłóceń elektromagnetycznych. Poniżej przedstawiamy szczegółowe omówienie najczęstszych przyczyn:

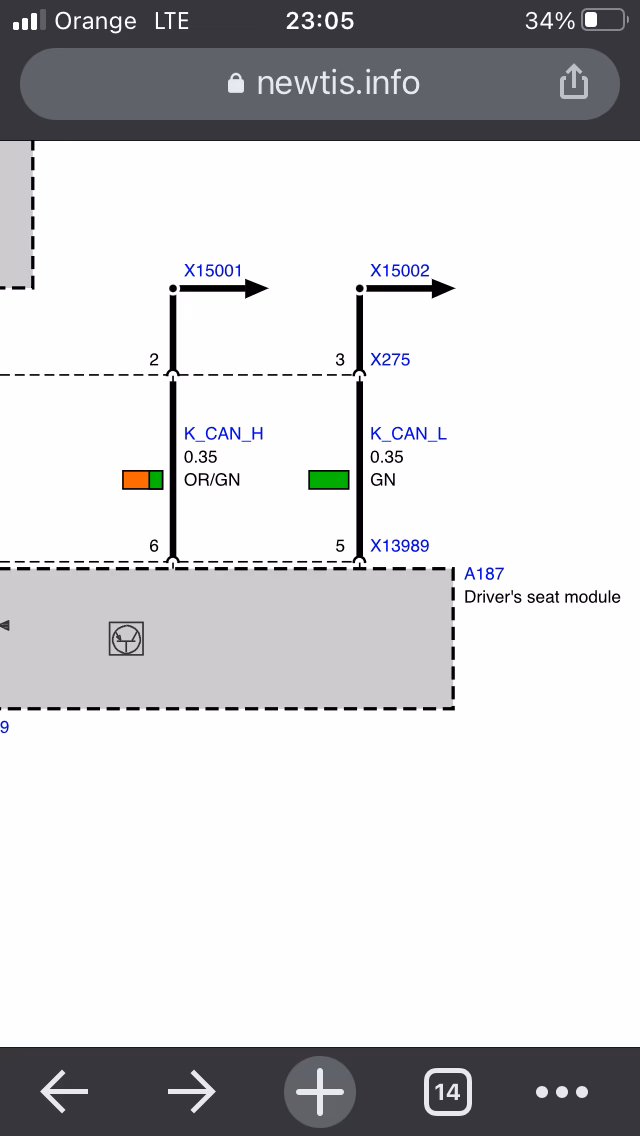

Problemy z okablowaniem

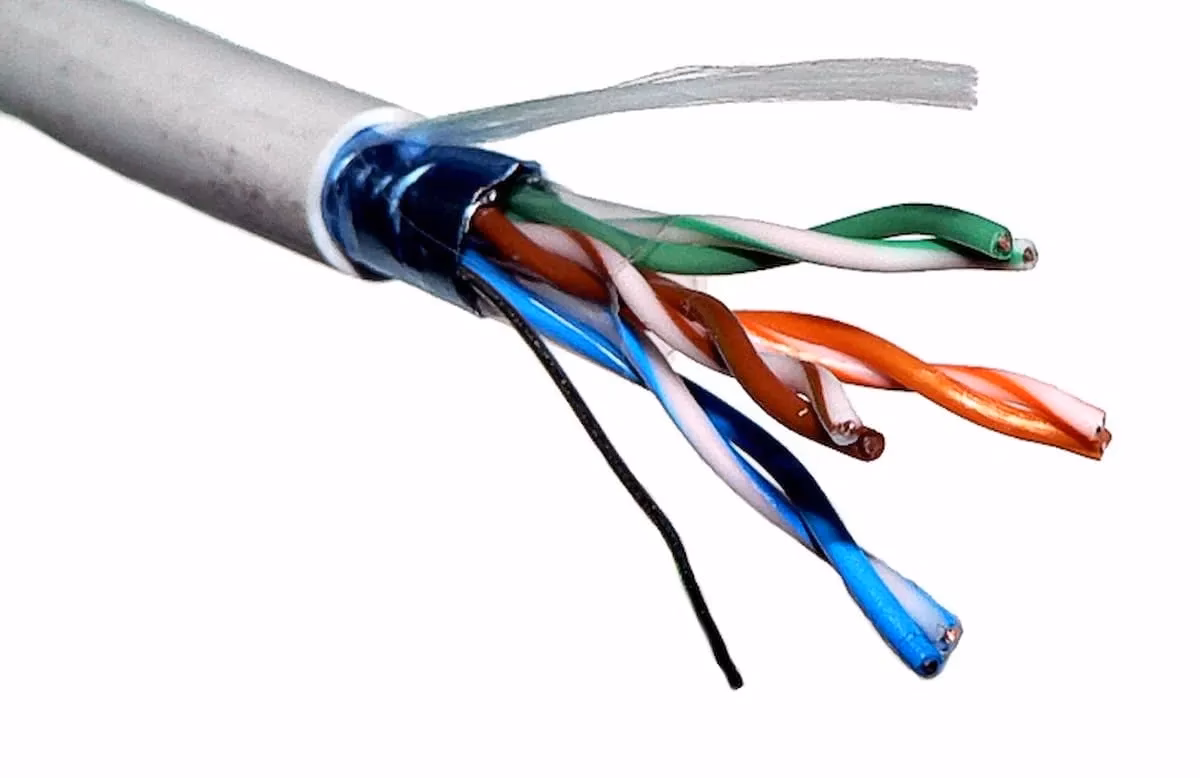

Niewłaściwe okablowanie jest jedną z najczęstszych przyczyn problemów z magistralą CAN. Magistrala CAN wymaga specjalnego rodzaju kabla – skrętki dwużyłowej. Użycie innego rodzaju kabla, takiego jak zwykły kabel elektryczny, może prowadzić do zakłóceń sygnału i błędów komunikacji.

Inne problemy z okablowaniem to:

• Uszkodzenia mechaniczne kabli: Przecięcia, przetarcia, zgniecenia kabli mogą przerwać obwód lub spowodować zwarcia.
• Luźne połączenia: Niedokładnie zaciśnięte złącza, poluzowane śruby w listwach zaciskowych mogą powodować przerwy w obwodzie.
• Korozja złączy: Wilgoć i zanieczyszczenia mogą powodować korozję złączy, co prowadzi do zwiększenia rezystancji i problemów z komunikacją.
• Zbyt długie kable: Zbyt długa magistrala CAN, szczególnie przy wyższych prędkościach transmisji, może powodować degradację sygnału.
• Niewłaściwe prowadzenie kabli: Prowadzenie kabli CAN w pobliżu źródeł zakłóceń elektromagnetycznych, takich jak kable zasilające, silniki elektryczne, falowniki, może powodować zakłócenia sygnału.

Problemy z terminacją

Magistrala CAN wymaga prawidłowej terminacji na obu końcach magistrali. Terminacja polega na podłączeniu rezystorów terminujących o wartości 120 omów na każdym z fizycznych końców magistrali. Rezystory terminujące zapobiegają odbiciom sygnału, które mogą powodować zakłócenia i błędy komunikacji.

Problemy z terminacją to:

• Brak rezystorów terminujących: Brak rezystorów terminujących jest częstym błędem, szczególnie w prostych instalacjach testowych.
• Niewłaściwa wartość rezystorów terminujących: Użycie rezystorów o innej wartości niż 120 omów może prowadzić do nieprawidłowej terminacji i problemów z komunikacją.
• Nieprawidłowe umiejscowienie rezystorów terminujących: Rezystory terminujące muszą być umieszczone na fizycznych końcach magistrali, a nie w dowolnym punkcie wzdłuż magistrali.
• Uszkodzone rezystory terminujące: Rezystory terminujące mogą ulec uszkodzeniu, np. przepaleniu, co prowadzi do braku terminacji.

Zakłócenia elektromagnetyczne

Magistrala CAN jest stosunkowo odporna na zakłócenia elektromagnetyczne, ale silne zakłócenia mogą nadal powodować problemy. Źródła zakłóceń elektromagnetycznych to:

• Silniki elektryczne i falowniki: Generują silne pola elektromagnetyczne, które mogą indukować napięcia w kablach CAN.
• Kable zasilające: Prąd płynący w kablach zasilających również generuje pola elektromagnetyczne.
• Urządzenia radiowe i nadajniki: Silne sygnały radiowe mogą zakłócać komunikację CAN.
• Wyładowania elektrostatyczne (ESD): Wyładowania elektrostatyczne mogą uszkodzić komponenty elektroniczne i zakłócić komunikację CAN.

Aby zminimalizować wpływ zakłóceń elektromagnetycznych, należy:

• Używać kabli ekranowanych: Kable ekranowane chronią sygnał CAN przed zakłóceniami zewnętrznymi.
• Prowadzić kable CAN z dala od źródeł zakłóceń: Unikać prowadzenia kabli CAN w pobliżu silników, falowników, kabli zasilających i innych źródeł zakłóceń.
• Uziemić ekran kabla: Ekran kabla powinien być uziemiony na jednym końcu, aby odprowadzać zakłócenia do ziemi.

Inne przyczyny

Poza wymienionymi przyczynami, błędy magistrali CAN mogą być również spowodowane przez:

• Niekompatybilność urządzeń: Urządzenia podłączone do magistrali CAN muszą być kompatybilne ze standardem CAN i używać tego samego protokołu komunikacyjnego.
• Błędy oprogramowania: Błędy w oprogramowaniu sterowników CAN mogą powodować nieprawidłową komunikację.
• Uszkodzenia sprzętu: Uszkodzenia fizyczne komponentów elektronicznych, takich jak sterowniki CAN, transceivery CAN, mogą prowadzić do awarii magistrali CAN.
• Różne prędkości transmisji (baud rate): Wszystkie urządzenia w sieci CAN muszą pracować z tą samą prędkością transmisji. Używanie różnych prędkości uniemożliwi komunikację.
• Różne potencjały uziemienia: Różnice potencjałów uziemienia między urządzeniami mogą powodować prądy błądzące i zakłócenia komunikacji. W takich przypadkach może być konieczne zastosowanie izolatorów CAN.

Jak diagnozować błędy magistrali CAN?

Diagnostyka błędów magistrali CAN może być czasami trudna, ale systematyczne podejście może znacznie ułatwić proces. Oto kilka kroków, które warto podjąć podczas diagnozowania problemów:

1. Sprawdzenie okablowania: Dokładnie sprawdź całe okablowanie magistrali CAN. Poszukaj uszkodzeń mechanicznych, luźnych połączeń, korozji złączy. Upewnij się, że użyty kabel to skrętka dwużyłowa.
2. Sprawdzenie terminacji: Upewnij się, że na obu końcach magistrali CAN znajdują się rezystory terminujące o wartości 120 omów. Możesz zmierzyć rezystancję między liniami CAN-High i CAN-Low za pomocą multimetru. Przy wyłączonym zasilaniu wszystkich urządzeń w sieci, pomiar powinien wynosić około 60 omów (dwa rezystory 120 omów połączone równolegle).
3. Sprawdzenie napięć: Sprawdź napięcia na liniach CAN-High i CAN-Low za pomocą oscyloskopu lub multimetru. W normalnych warunkach napięcie CAN-High powinno być wyższe niż napięcie CAN-Low. Nieprawidłowe napięcia mogą wskazywać na problemy z okablowaniem, terminacją lub uszkodzeniem urządzeń.
4. Analiza komunikatów CAN: Jeśli masz dostęp do analizatora magistrali CAN, możesz monitorować ruch danych na magistrali i analizować komunikaty. Analizator magistrali CAN może pomóc w identyfikacji błędów komunikacji, takich jak utracone komunikaty, błędy CRC, błędy bit stuffing.
5. Wykluczanie urządzeń: Jeśli masz wiele urządzeń podłączonych do magistrali CAN, możesz spróbować odłączać je po kolei, aby zidentyfikować urządzenie, które powoduje problem.
6. Sprawdzenie zasilania urządzeń: Upewnij się, że wszystkie urządzenia w sieci CAN są prawidłowo zasilane. Problemy z zasilaniem mogą powodować nieprawidłowe działanie urządzeń i błędy komunikacji.
7. Aktualizacja oprogramowania: W niektórych przypadkach błędy magistrali CAN mogą być spowodowane błędami w oprogramowaniu sterowników CAN. Aktualizacja oprogramowania do najnowszej wersji może rozwiązać problem.

Naprawa błędów magistrali CAN

Naprawa błędów magistrali CAN zależy od przyczyny problemu. W wielu przypadkach rozwiązanie jest proste i polega na naprawie okablowania, poprawieniu terminacji lub wyeliminowaniu źródeł zakłóceń. W bardziej skomplikowanych przypadkach może być konieczna wymiana uszkodzonych komponentów lub aktualizacja oprogramowania.

Oto kilka wskazówek dotyczących naprawy błędów magistrali CAN:

• Naprawa okablowania: W przypadku uszkodzeń okablowania należy wymienić uszkodzone kable, poprawić luźne połączenia, oczyścić złącza z korozji. Ważne jest, aby używać odpowiedniego rodzaju kabla – skrętki dwużyłowej.
• Poprawa terminacji: Jeśli problemem jest terminacja, należy sprawdzić, czy rezystory terminujące są obecne na obu końcach magistrali, czy mają prawidłową wartość (120 omów) i czy są prawidłowo podłączone. W razie potrzeby należy wymienić uszkodzone lub brakujące rezystory.
• Eliminacja zakłóceń: Aby wyeliminować zakłócenia elektromagnetyczne, należy poprowadzić kable CAN z dala od źródeł zakłóceń, użyć kabli ekranowanych, uziemić ekran kabla.
• Wymiana uszkodzonych komponentów: Jeśli diagnostyka wykaże uszkodzenie sterownika CAN, transceivera CAN lub innego komponentu elektronicznego, należy go wymienić na nowy.
• Aktualizacja oprogramowania: Jeśli problemem są błędy oprogramowania, należy zaktualizować oprogramowanie sterowników CAN do najnowszej wersji.

Błędy magistrali CAN a żarówki LED – specyficzny przypadek

W kontekście oświetlenia LED w pojazdach, błędy magistrali CAN są dość powszechne, szczególnie po wymianie tradycyjnych żarówek halogenowych na żarówki LED. Problem ten wynika z faktu, że żarówki LED pobierają znacznie mniej mocy niż żarówki halogenowe. System CANbus w samochodzie monitoruje sprawność żarówek, mierząc rezystancję obwodu. Niższy pobór mocy żarówki LED oznacza wyższą rezystancję, co system CANbus może interpretować jako przepaloną żarówkę i zgłaszać błąd.

Rozwiązania problemu błędów CANbus przy żarówkach LED

Istnieją dwa główne sposoby rozwiązania problemu błędów CANbus przy stosowaniu żarówek LED:

1. Żarówki LED CANbus Ready: Są to żarówki LED, które mają wbudowane dodatkowe rezystory, które zwiększają pobór mocy i sprawiają, że system CANbus „widzi” je jako normalne żarówki halogenowe. Żarówki CANbus Ready są zazwyczaj łatwe w instalacji i stanowią pierwszy wybór w większości przypadków.
2. Zestawy rezystorów (Load Resistors): Jeśli żarówki CANbus Ready nie rozwiązują problemu, można zastosować zewnętrzne rezystory, które podłącza się równolegle do żarówki LED. Rezystory te dodatkowo zwiększają pobór mocy i eliminują błąd CANbus. Instalacja zestawów rezystorów jest nieco bardziej skomplikowana niż instalacja żarówek CANbus Ready, ale nadal jest stosunkowo prosta.

Pytania i odpowiedzi (FAQ)

Czy błędy magistrali CAN mogą powodować poważne awarie systemu HVAC?

Tak, błędy magistrali CAN mogą prowadzić do nieprawidłowego działania lub całkowitej awarii systemu HVAC. Problemy z komunikacją mogą uniemożliwić sterowanie systemem, monitorowanie parametrów pracy i diagnostykę usterek.

Czy mogę samodzielnie naprawić błędy magistrali CAN?

Wiele prostych błędów magistrali CAN, takich jak luźne połączenia, uszkodzone kable, brak terminacji, można naprawić samodzielnie, postępując zgodnie z instrukcjami i zachowując ostrożność. Jednak bardziej skomplikowane problemy, takie jak uszkodzenia sprzętu, błędy oprogramowania, mogą wymagać pomocy specjalisty.

Gdzie znajdę rezystory terminujące w systemie CANbus?

Rezystory terminujące powinny być umieszczone na fizycznych końcach magistrali CAN. W niektórych systemach rezystory terminujące mogą być zintegrowane wewnątrz urządzeń. Dokumentacja systemu powinna zawierać informacje o lokalizacji rezystorów terminujących.

Jak sprawdzić, czy kabel CANbus jest uszkodzony?

Uszkodzenia kabla CANbus można sprawdzić wizualnie, szukając przecięć, przetarć, zgnieceń. Można również zmierzyć rezystancję kabla za pomocą multimetru. Przerwa w obwodzie będzie charakteryzować się nieskończoną rezystancją, a zwarcie – bardzo niską rezystancją.

Czy długość magistrali CAN ma znaczenie?

Tak, długość magistrali CAN ma znaczenie, szczególnie przy wyższych prędkościach transmisji. Zbyt długa magistrala może powodować degradację sygnału i błędy komunikacji. Maksymalna długość magistrali zależy od prędkości transmisji i powinna być zgodna ze specyfikacją standardu CAN.

Rozwiązywanie problemów z magistralą CAN wymaga systematycznego podejścia i zrozumienia podstawowych zasad działania tego protokołu komunikacyjnego. Mam nadzieję, że ten artykuł dostarczył Państwu przydatnych informacji i pomoże w diagnozowaniu i naprawie błędów magistrali CAN w systemach HVAC i innych aplikacjach.
