Jak krok po kroku sprawdzić przekaźnik ogrzewania tylnej szyby?

Ogrzewanie tylnej szyby to niezwykle przydatny element wyposażenia samochodu, szczególnie w chłodniejsze dni i podczas opadów atmosferycznych. Zapewnia ono widoczność poprzez szybkie usuwanie pary wodnej i szronu, co znacząco wpływa na bezpieczeństwo jazdy. Jednak, jak każde urządzenie elektryczne, ogrzewanie tylnej szyby może ulec awarii. Częstą przyczyną problemów jest uszkodzony przekaźnik. W tym artykule dowiesz się, jak samodzielnie sprawdzić przekaźnik ogrzewania tylnej szyby, oszczędzając czas i potencjalne koszty wizyty u mechanika.

Co to jest przekaźnik i jaką rolę pełni w ogrzewaniu tylnej szyby?

Przekaźnik to elektryczny przełącznik, który steruje obwodem o dużym natężeniu prądu za pomocą obwodu o małym natężeniu. W kontekście ogrzewania tylnej szyby, przekaźnik działa jako bezpiecznik i włącznik. Sygnał z włącznika ogrzewania (zazwyczaj przycisku na desce rozdzielczej) aktywuje cewkę przekaźnika. Ta cewka, pod wpływem prądu, wytwarza pole magnetyczne, które przyciąga styki przekaźnika, zamykając obwód zasilania maty grzewczej w tylnej szybie. Dzięki temu, prąd o dużym natężeniu może płynąć do maty, powodując jej nagrzewanie i usuwanie szronu lub pary.

Kiedy podejrzewać uszkodzenie przekaźnika ogrzewania tylnej szyby?

Istnieje kilka symptomów, które mogą wskazywać na problem z przekaźnikiem ogrzewania tylnej szyby:

• Brak reakcji ogrzewania: Po włączeniu ogrzewania tylnej szyby nie dzieje się absolutnie nic. Nie słychać charakterystycznego kliknięcia przekaźnika (jeśli jest słyszalne w danym modelu samochodu), a szyba pozostaje zaparowana lub oszroniona.
• Słyszalne klikanie przekaźnika, ale brak ogrzewania: W tym przypadku przekaźnik może działać mechanicznie, ale styki mogą być wypalone lub skorodowane, uniemożliwiając przepływ prądu o odpowiednim natężeniu.
• Przepalony bezpiecznik ogrzewania tylnej szyby: Częste przepalanie się bezpiecznika obwodu ogrzewania tylnej szyby może być spowodowane zwarciem w samej macie grzewczej, ale również uszkodzonym przekaźnikiem, który powoduje przeciążenie obwodu.

Niezbędne narzędzia i przygotowania

Aby sprawdzić przekaźnik ogrzewania tylnej szyby, będziesz potrzebować kilku podstawowych narzędzi i materiałów:

• Multimetr: Niezbędny do pomiaru napięcia i rezystancji.
• Instrukcja obsługi samochodu: Pomoże zlokalizować skrzynkę z przekaźnikami i bezpiecznikami oraz zidentyfikować właściwy przekaźnik ogrzewania tylnej szyby.
• Schemat elektryczny samochodu (opcjonalnie): Może być przydatny, jeśli instrukcja obsługi jest niewystarczająca lub chcesz dokładniej zrozumieć obwód ogrzewania tylnej szyby.
• Zapasowy przekaźnik (opcjonalnie): Przydatny do szybkiego sprawdzenia, czy wymiana przekaźnika rozwiązuje problem. Upewnij się, że zapasowy przekaźnik ma takie same parametry jak oryginalny.
• Klucz lub szczypce: Do wyjęcia przekaźnika i bezpieczników ze skrzynki.

Zanim rozpoczniesz, upewnij się, że samochód jest wyłączony, a kluczyk wyjęty ze stacyjki. Zlokalizuj skrzynkę z przekaźnikami i bezpiecznikami. Zazwyczaj znajduje się ona pod maską, w kabinie (często pod schowkiem pasażera lub po stronie kierowcy) lub w bagażniku. Sprawdź w instrukcji obsługi samochodu, gdzie znajduje się skrzynka przekaźników i bezpieczników oraz który przekaźnik odpowiada za ogrzewanie tylnej szyby. Zidentyfikuj również bezpiecznik obwodu ogrzewania tylnej szyby.

Krok po kroku: Jak sprawdzić przekaźnik ogrzewania tylnej szyby?

Istnieje kilka metod sprawdzenia przekaźnika. Zacznij od najprostszych, a w razie potrzeby przejdź do bardziej zaawansowanych.

Krok 1: Sprawdzenie bezpiecznika

Zanim zaczniesz sprawdzać przekaźnik, upewnij się, że bezpiecznik obwodu ogrzewania tylnej szyby nie jest przepalony. Wyjmij bezpiecznik (zazwyczaj oznaczony symbolem ogrzewania tylnej szyby lub opisany w instrukcji) i sprawdź, czy drucik wewnątrz nie jest przerwany. Jeśli jest przepalony, wymień go na nowy o takim samym amperażu. Pamiętaj, aby zawsze używać bezpieczników o odpowiednich parametrach! Jeśli bezpiecznik przepali się ponownie po krótkim czasie, problem prawdopodobnie leży gdzie indziej, np. w przekaźniku, macie grzewczej lub instalacji elektrycznej.

Krok 2: Sprawdzenie przekaźnika na "słuch" i dotyk

Włącz zapłon (nie uruchamiaj silnika) i włącz ogrzewanie tylnej szyby. Posłuchaj uważnie w okolicy skrzynki przekaźników. Powinieneś usłyszeć charakterystyczne kliknięcie przekaźnika w momencie włączenia i wyłączenia ogrzewania. Możesz również delikatnie dotknąć przekaźnika – powinieneś poczuć lekkie wibracje w momencie załączenia. Jeśli nie słyszysz kliknięcia ani nie czujesz wibracji, przekaźnik może być uszkodzony.

Krok 3: Zamiana przekaźników (metoda "na podmiankę")

Jeśli masz w skrzynce przekaźników inny przekaźnik o identycznych parametrach (sprawdź oznaczenia na obudowie przekaźnika, np. napięcie, prąd, konfigurację styków), możesz spróbować zamienić je miejscami. Wyjmij przekaźnik ogrzewania tylnej szyby i w jego miejsce włóż przekaźnik "zastępczy". Włącz zapłon i ogrzewanie tylnej szyby. Jeśli ogrzewanie zacznie działać, oznacza to, że oryginalny przekaźnik jest uszkodzony i wymaga wymiany. Pamiętaj, aby zamieniać tylko przekaźniki o identycznych parametrach! Użycie nieodpowiedniego przekaźnika może uszkodzić obwód elektryczny.

Krok 4: Sprawdzenie przekaźnika multimetrem (test ciągłości i rezystancji cewki)

Jeśli poprzednie metody nie dały jednoznacznej odpowiedzi, możesz sprawdzić przekaźnik bardziej precyzyjnie za pomocą multimetru.

Test ciągłości styków roboczych przekaźnika

1. Wyjmij przekaźnik ze skrzynki.
2. Ustaw multimetr na pomiar ciągłości (symbol diody lub dźwięku).

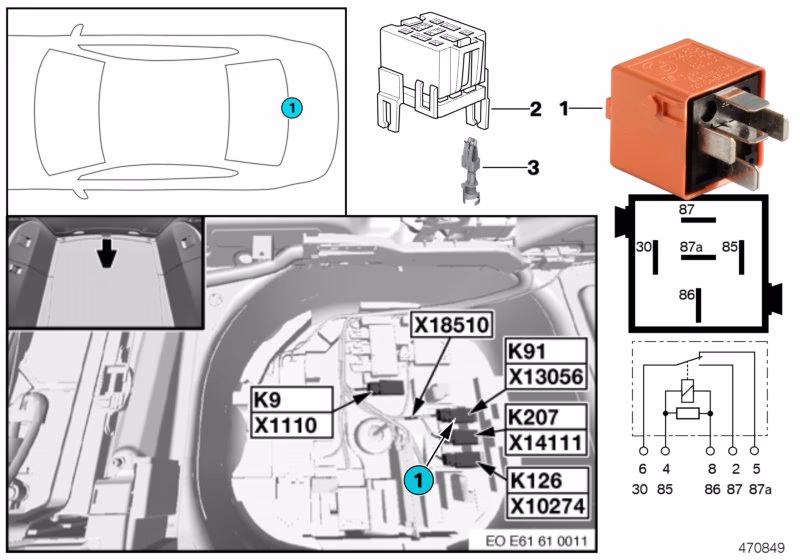

3. Zlokalizuj styki robocze przekaźnika. Zazwyczaj są one oznaczone numerami 30 i 87 (lub podobnie, sprawdź schemat przekaźnika).
4. Przyłóż sondy multimetru do styków roboczych. W stanie spoczynku przekaźnika (bez zasilania cewki) obwód powinien być przerwany, czyli multimetr nie powinien wskazywać ciągłości (brak dźwięku, brak wskazania na wyświetlaczu cyfrowym).
5. Teraz, aby zasymulować załączenie przekaźnika, musisz podać napięcie na cewkę przekaźnika. Zlokalizuj styki cewki (zazwyczaj oznaczone 85 i 86). Podłącz do nich źródło napięcia o wartości znamionowej przekaźnika (zazwyczaj 12V w samochodach). Możesz użyć akumulatora 12V lub zasilacza laboratoryjnego. Uważaj na polaryzację! Sprawdź schemat przekaźnika, aby prawidłowo podłączyć napięcie.
6. Po podaniu napięcia na cewkę, powinieneś usłyszeć kliknięcie przekaźnika. W tym momencie styki robocze powinny się zamknąć.
7. Ponownie przyłóż sondy multimetru do styków roboczych. Teraz multimetr powinien wskazywać ciągłość obwodu (dźwięk lub wskazanie na wyświetlaczu).
8. Jeśli przekaźnik klika, ale nie ma ciągłości styków roboczych po załączeniu cewki, przekaźnik jest uszkodzony.

Test rezystancji cewki przekaźnika

1. Ustaw multimetr na pomiar rezystancji (omomierz).
2. Przyłóż sondy multimetru do styków cewki przekaźnika (85 i 86).
3. Odczytaj wartość rezystancji. Prawidłowa wartość rezystancji cewki przekaźnika samochodowego powinna wynosić zazwyczaj od kilkudziesięciu do kilkuset omów. Dokładna wartość zależy od typu przekaźnika. Jeśli rezystancja jest nieskończona (przerwa w obwodzie) lub bardzo niska (zwarcie), cewka przekaźnika jest uszkodzona.

Co zrobić, jeśli przekaźnik jest uszkodzony?

Jeśli testy wykazały, że przekaźnik ogrzewania tylnej szyby jest uszkodzony, należy go wymienić. Zakup nowy przekaźnik o identycznych parametrach (napięcie, prąd, konfiguracja styków). Możesz go znaleźć w sklepach motoryzacyjnych lub zamówić online. Przed zakupem upewnij się, że nowy przekaźnik jest kompatybilny z Twoim modelem samochodu. Wymiana przekaźnika jest zazwyczaj prosta – wystarczy wyjąć uszkodzony przekaźnik i w jego miejsce włożyć nowy. Upewnij się, że przekaźnik jest prawidłowo osadzony w gnieździe.

Co zrobić, jeśli przekaźnik jest sprawny, a ogrzewanie nadal nie działa?

Jeśli przekaźnik ogrzewania tylnej szyby jest sprawny, a ogrzewanie nadal nie działa, problem może leżeć gdzie indziej. Możliwe przyczyny to:

• Uszkodzona mata grzewcza w tylnej szybie: Przerwa w ścieżkach grzewczych maty może uniemożliwić ogrzewanie. Sprawdź wizualnie matę pod kątem uszkodzeń. Możesz również sprawdzić ciągłość obwodu maty za pomocą multimetru.
• Przerwa w instalacji elektrycznej: Uszkodzony przewód, skorodowane złącze lub inna przerwa w obwodzie zasilania ogrzewania tylnej szyby. Sprawdź przewody i złącza pod kątem uszkodzeń i korozji.
• Uszkodzony włącznik ogrzewania tylnej szyby: Rzadziej, ale włącznik na desce rozdzielczej również może ulec awarii.
• Problem z modułem sterującym (ECU): W niektórych samochodach ogrzewanie tylnej szyby jest sterowane przez komputer pokładowy. W przypadku awarii ECU, ogrzewanie może nie działać.

W przypadku, gdy przekaźnik jest sprawny, a ogrzewanie nadal nie działa, zaleca się skontaktowanie z elektrykiem samochodowym lub serwisem samochodowym. Diagnostyka i naprawa bardziej złożonych problemów elektrycznych może wymagać specjalistycznej wiedzy i narzędzi.

Podsumowanie

Sprawdzenie przekaźnika ogrzewania tylnej szyby jest stosunkowo prostą czynnością, którą można wykonać samodzielnie, oszczędzając czas i pieniądze. Pamiętaj o bezpieczeństwie i dokładności podczas wykonywania testów. W przypadku wątpliwości lub braku pewności co do swoich umiejętności, zawsze lepiej skonsultować się z profesjonalistą. Mam nadzieję, że ten poradnik pomógł Ci w rozwiązaniu problemu z ogrzewaniem tylnej szyby w Twoim samochodzie!

Często zadawane pytania (FAQ)

Gdzie znajdę przekaźnik ogrzewania tylnej szyby w moim samochodzie?

Lokalizacja przekaźnika ogrzewania tylnej szyby jest różna w zależności od modelu samochodu. Zazwyczaj znajduje się on w skrzynce przekaźników i bezpieczników, która może być umieszczona pod maską, w kabinie (np. pod schowkiem pasażera) lub w bagażniku. Najlepiej sprawdzić instrukcję obsługi samochodu, aby zlokalizować skrzynkę i zidentyfikować właściwy przekaźnik.

Jakie parametry powinien mieć nowy przekaźnik?

Nowy przekaźnik powinien mieć identyczne parametry jak oryginalny przekaźnik ogrzewania tylnej szyby. Sprawdź oznaczenia na obudowie oryginalnego przekaźnika (np. napięcie, prąd, konfigurację styków) i upewnij się, że nowy przekaźnik ma takie same parametry.

Czy mogę użyć przekaźnika o wyższym amperażu?

Nie zaleca się stosowania przekaźników o wyższym amperażu, niż zalecany. Może to spowodować przeciążenie obwodu i uszkodzenie innych komponentów, a nawet pożar. Zawsze używaj przekaźników o odpowiednich parametrach.

Czy mogę sprawdzić przekaźnik bez multimetru?

Możesz sprawdzić przekaźnik na "słuch" i dotyk (krok 2) oraz metodą "na podmiankę" (krok 3) bez multimetru. Jednak test multimetrem (krok 4) jest bardziej precyzyjny i pozwala na dokładniejszą diagnozę.

Czy wymiana przekaźnika jest trudna?

Wymiana przekaźnika jest zazwyczaj bardzo prosta i nie wymaga specjalnych umiejętności ani narzędzi. Wystarczy wyjąć uszkodzony przekaźnik i włożyć nowy w jego miejsce. Upewnij się, że nowy przekaźnik jest prawidłowo osadzony w gnieździe.
