Zawory HVAC: Blok Zaworowy i Serwisowy

Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) są nieodłączną częścią nowoczesnych budynków i pojazdów, zapewniając komfort termiczny i jakość powietrza. W sercu tych systemów pracują różnorodne komponenty, często niedoceniane, ale kluczowe dla ich sprawnego działania. W tym artykule skupimy się na dwóch istotnych typach zaworów: bloku zaworowym zawieszenia pneumatycznego i zaworze serwisowym klimatyzacji. Zrozumienie ich funkcji, zasady działania oraz objawów awarii pozwoli na lepszą konserwację i diagnozowanie problemów w systemach HVAC.

Blok Zaworowy Zawieszenia Pneumatycznego: Serce Dystrybucji Powietrza

Zawieszenie pneumatyczne, stosowane w wielu nowoczesnych pojazdach, oferuje wyjątkowy komfort jazdy poprzez regulację wysokości i twardości zawieszenia. Kluczowym elementem tego systemu jest blok zaworowy. Można go porównać do centralnego węzła dystrybucyjnego sprężonego powietrza, które jest „krwią” tego układu.

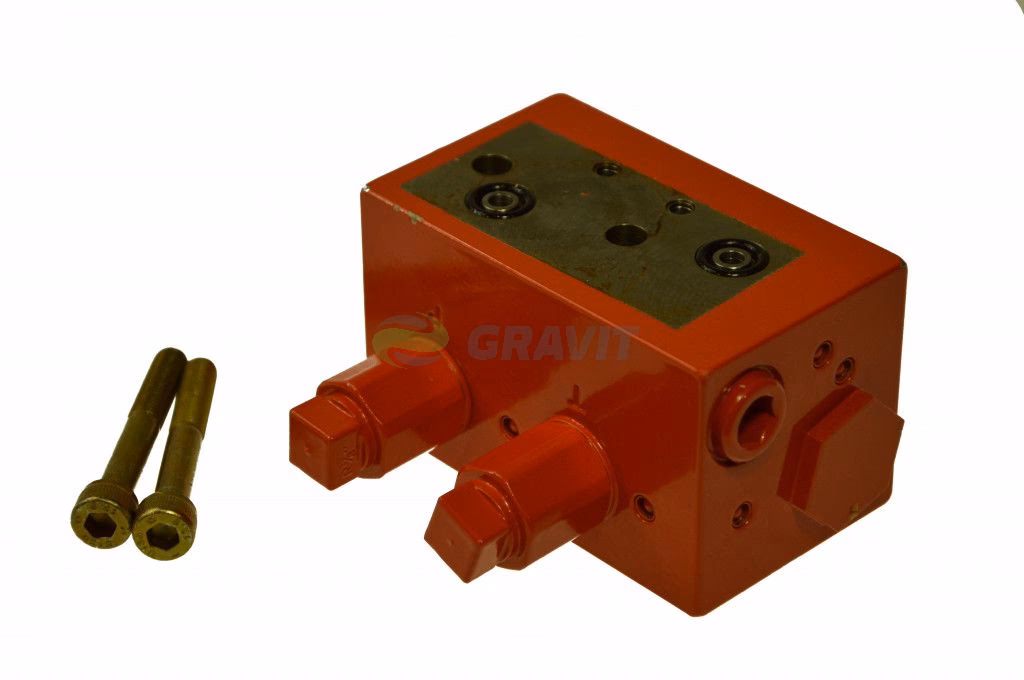

Zasada Działania Bloku Zaworowego

Blok zaworowy w systemie zawieszenia pneumatycznego odpowiada za precyzyjne rozprowadzanie sprężonego powietrza do poszczególnych poduszek powietrznych. W typowym, 4-kanałowym systemie, blok zaworowy, współpracujący ze zbiornikiem ciśnieniowym, posiada zazwyczaj sześć przyłączy powietrza:

• Jedno przyłącze prowadzi do sprężarki powietrza, która dostarcza sprężone powietrze do całego systemu.
• Cztery przyłącza są dedykowane dla poduszek powietrznych, po jednym na każde koło.
• Ostatnie przyłącze łączy blok zaworowy ze zbiornikiem ciśnieniowym, który pełni funkcję bufora i magazynu sprężonego powietrza.

Warto zwrócić uwagę, że aby ułatwić prawidłowy montaż, producenci często oznaczają przyłącza kolorami, co minimalizuje ryzyko pomyłek podczas instalacji nowego bloku zaworowego.

Sercem bloku zaworowego jest zazwyczaj sześć elektrozaworów, które są sterowane przez ECU (Elektroniczną Jednostkę Sterującą) pojazdu. Wbrew powszechnemu przekonaniu, poduszki powietrzne nie są zwykle napełniane bezpośrednio przez sprężarkę. Zamiast tego, sprężarka pompuje powietrze do zbiornika ciśnieniowego, gdzie jest ono magazynowane pod wysokim ciśnieniem (często 15-16 barów). To sprężone powietrze ze zbiornika jest następnie wykorzystywane do kontrolowanego napełniania poduszek, co zapewnia szybszą reakcję i bardziej efektywne wykorzystanie energii.

Takie rozwiązanie ma kilka zalet. Po pierwsze, sprężarka pracuje mniej intensywnie, co zmniejsza ryzyko przegrzania i wydłuża jej żywotność. Po drugie, zużycie energii jest niższe, co jest istotne, zwłaszcza w pojazdach elektrycznych i hybrydowych. Po trzecie, system staje się bardziej responsywny na zmiany obciążenia i warunki drogowe, co przekłada się na lepszy komfort i bezpieczeństwo jazdy.

Objawy Usterki Bloku Zaworowego Zawieszenia Pneumatycznego

Jak każdy element mechaniczny, blok zaworowy zawieszenia pneumatycznego może ulec awarii. Z biegiem czasu, w wyniku eksploatacji, elektrozawory w bloku zaworowym mogą stać się lepkie lub zablokowane. Przyczyną tego mogą być drobne zanieczyszczenia, które krążą w systemie, zwłaszcza po awarii sprężarki. Na przykład, uszkodzenie starej sprężarki może spowodować uwalnianie drobinek metalu, które zanieczyszczają układ i mogą blokować zawory elektromagnetyczne, zakłócając prawidłową dystrybucję powietrza.

Jednym z typowych objawów awarii bloku zaworowego jest sytuacja, w której pojazd jest wyraźnie niżej z jednej lub kilku stron. Warto jednak pamiętać, że ten sam objaw może wskazywać na nieszczelność poduszki powietrznej. Dlatego kluczowa jest prawidłowa diagnoza.

Diagnostyka Usterki Bloku Zaworowego

Na szczęście, rozróżnienie między problemem z blokiem zaworowym a nieszczelnością poduszki powietrznej jest stosunkowo proste. Można to zrobić poprzez zamianę miejscami kanałów powietrznych w bloku zaworowym. Jeśli po zamianie kanałów, problem „przenosi się” na drugą stronę pojazdu, oznacza to, że usterka leży w bloku zaworowym. Jeśli natomiast problem pozostaje po tej samej stronie, z dużym prawdopodobieństwem przyczyną jest nieszczelność poduszki powietrznej.

Blok zaworowy odgrywa również rolę w uwalnianiu nadmiaru ciśnienia powietrza z systemu. W razie potrzeby, zawór elektromagnetyczny sprężarki powietrza otwiera się, aby upuścić ciśnienie. Dlatego, jeśli pojazd pozostaje „zablokowany” na określonej wysokości, zanim zdiagnozujemy wadliwy blok zaworowy, warto najpierw sprawdzić działanie zaworu nadmiarowego sprężarki.

Często, gdy sprężarka powietrza przestaje działać, podejrzewa się samą sprężarkę lub uszkodzony przekaźnik. Jednak przyczyną może być również blok zaworowy. Warto wiedzieć, że czujnik ciśnienia zawieszenia pneumatycznego znajduje się właśnie w bloku zaworów, a nie w sprężarce. Jeśli ten czujnik ulegnie awarii i nie działa prawidłowo, sygnał aktywacji sprężarki może pozostać wyłączony, uniemożliwiając akumulację ciśnienia w systemie.

Kolejnym zagrożeniem dla bloku zaworowego jest korozja wewnętrzna, która może być spowodowana wilgocią w systemie. Jeśli odwadniacz, którego zadaniem jest usuwanie wilgoci, nie działa prawidłowo, wilgoć może gromadzić się w bloku zaworów i prowadzić do korozji. Dodatkowo, w niskich temperaturach, poniżej 0 stopni Celsjusza, wilgoć wewnątrz bloku zaworów (i sprężarki) może zamarznąć, powodując unieruchomienie systemu.

Ostatnią, ale ważną kwestią jest linia powietrzna łącząca sprężarkę z blokiem zaworowym. Zwykle, gdy sprężarka nie pracuje, linia ta jest rozprężana, co ułatwia start sprężarki przy kolejnym uruchomieniu. Jeśli jednak, z powodu problemów z blokiem zaworowym, linia ta pozostaje pod ciśnieniem, przy każdym uruchomieniu sprężarki gromadzi się nadmierna ilość ciepła, co w dłuższej perspektywie może prowadzić do przegrzania i uszkodzenia sprężarki. Dlatego, nawet po wymianie sprężarki, warto zwrócić uwagę na stan bloku zaworowego.

Zawór Serwisowy w Klimatyzacji: Klucz do Konserwacji i Diagnostyki

Przejdźmy teraz do drugiego rodzaju zaworu, równie istotnego w systemach HVAC, a mianowicie do zaworu serwisowego w klimatyzacji. Znane również jako zawory izolacyjne, zawory serwisowe są niezbędnym elementem instalacji klimatyzacyjnych i chłodniczych. Ich głównym zadaniem jest umożliwienie izolacji konkretnego elementu systemu od reszty instalacji, przy jednoczesnym zachowaniu czynnika chłodniczego wewnątrz systemu.

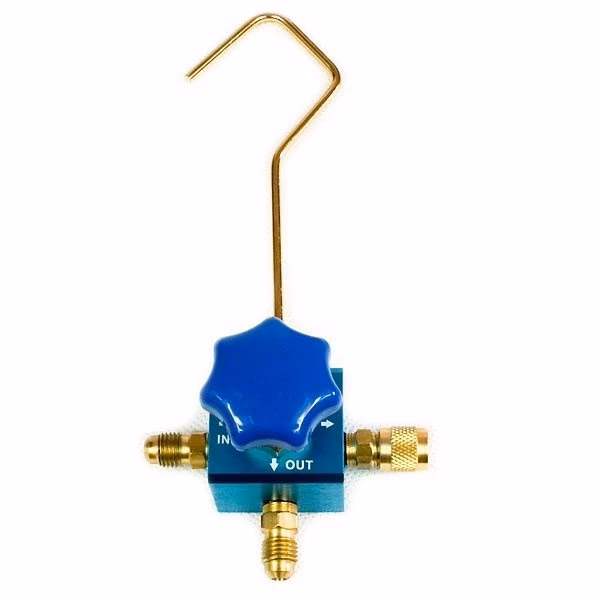

Funkcja i Działanie Zaworu Serwisowego

Zawory serwisowe umożliwiają przeprowadzenie różnorodnych czynności konserwacyjnych i diagnostycznych bez konieczności całkowitego wyłączania systemu i opróżniania go z czynnika chłodniczego. Dzięki nim można, na przykład, odzyskiwać lub uzupełniać czynnik chłodniczy w systemie HVAC w sposób kontrolowany i bezpieczny.

Istnieje wiele typów zaworów serwisowych, różniących się konstrukcją i funkcjonalnością, ale ich podstawowy cel jest zawsze ten sam: umożliwienie wygodnego zatrzymania przepływu czynnika chłodniczego do określonego urządzenia lub w określonym kierunku, bez przerywania obiegu czynnika w całym systemie.

W systemach klimatyzacyjnych, zawory serwisowe najczęściej lokalizuje się przy wyjściu zespołu sprężarki. Dzięki temu można odizolować sprężarkę od reszty układu, co jest szczególnie przydatne podczas prac konserwacyjnych lub napraw. Zawory serwisowe umożliwiają podłączenie manometrów chłodniczych do portów systemu, co jest niezbędne do monitorowania ciśnienia, odzyskiwania lub uzupełniania czynnika chłodniczego. W systemach HVAC, gdzie ciągłość działania i utrzymanie zadanej temperatury są kluczowe, funkcjonalność zaworów serwisowych jest nieoceniona.

Podobnie, w układach chłodniczych, zawór serwisowy może umożliwić tymczasowe odseparowanie komory sprężarki od portu parownika, co jest przydatne podczas konserwacji, diagnostyki lub rozwiązywania problemów. Zawory serwisowe są zatem kluczowym elementem, który ułatwia konserwację, diagnostykę i naprawy systemów HVAC, minimalizując przestoje i koszty.

Podsumowanie

Zarówno blok zaworowy zawieszenia pneumatycznego, jak i zawór serwisowy klimatyzacji, choć pełnią różne funkcje w różnych systemach, są niezbędnymi elementami, które zapewniają prawidłowe i efektywne działanie systemów HVAC. Zrozumienie ich budowy, zasady działania, objawów awarii i metod diagnostyki jest kluczowe dla utrzymania sprawności i niezawodności tych systemów. Regularna konserwacja i szybka reakcja na pierwsze oznaki problemów mogą znacząco wydłużyć żywotność tych komponentów i zapobiec kosztownym naprawom w przyszłości.

Najczęściej Zadawane Pytania (FAQ)

Jak często należy wymieniać blok zaworowy zawieszenia pneumatycznego?

Nie ma ściśle określonego interwału wymiany bloku zaworowego. Jego żywotność zależy od wielu czynników, takich jak jakość komponentów, warunki eksploatacji i regularna konserwacja. Warto regularnie kontrolować stan systemu zawieszenia pneumatycznego i reagować na pierwsze objawy awarii.

Czy można samodzielnie wymienić blok zaworowy zawieszenia pneumatycznego?

Wymiana bloku zaworowego jest zadaniem wymagającym pewnej wiedzy i doświadczenia w zakresie mechaniki pojazdowej oraz systemów pneumatycznych. Jeśli nie masz pewności swoich umiejętności, zaleca się skorzystanie z usług profesjonalnego serwisu.

Gdzie znajdują się zawory serwisowe w systemie klimatyzacji?

Zawory serwisowe w systemie klimatyzacji najczęściej znajdują się przy wyjściu zespołu sprężarki, ale ich dokładna lokalizacja może się różnić w zależności od modelu i producenta urządzenia.

Czy zawory serwisowe są uniwersalne?

Chociaż cel zaworów serwisowych jest zawsze ten sam, istnieją różne typy i rozmiary zaworów, dostosowane do różnych zastosowań i czynników chłodniczych. Ważne jest, aby przy wymianie lub doborze zaworu serwisowego upewnić się, że jest on kompatybilny z danym systemem.

Jak rozpoznać nieszczelność poduszki powietrznej od problemu z blokiem zaworowym?

Najprostszym sposobem jest zamiana miejscami kanałów powietrznych w bloku zaworowym. Jeśli problem przenosi się na drugą stronę pojazdu, to problem leży w bloku zaworowym. Jeśli pozostaje po tej samej stronie, prawdopodobnie jest to nieszczelność poduszki powietrznej.
