Obliczenia obciążenia chłodniczego w projektowaniu budynków i systemów HVAC (ogrzewanie, wentylacja i klimatyzacja) są kluczowym zadaniem, które wymaga precyzji i zrozumienia dynamiki termicznej. W tym artykule przedstawiamy porównanie Metody Bilansu Cieplnego ASHRAE (HBM) i Metody Szeregów Czasowych (RTSM), opierając się na najnowszych badaniach naukowych i ich praktycznych zastosowaniach. Zrozumienie różnic między tymi metodami jest niezbędne dla inżynierów i projektantów systemów HVAC, aby zapewnić efektywne i energooszczędne rozwiązania.
Metoda Bilansu Cieplnego ASHRAE: Podejście Zintegrowane
HBM wyróżnia się kompleksowym podejściem do modelowania mechanizmów wymiany ciepła w budynku. Metoda ta wykorzystuje szczegółowe równania bilansu cieplnego, które uwzględniają zarówno konwekcyjne, jak i radiacyjne składniki wymiany ciepła, a także utajone strumienie ciepła. Jest to metoda, która dąży do jak najdokładniejszego odwzorowania rzeczywistych procesów termodynamicznych zachodzących w budynku.
HBM oblicza obciążenia chłodnicze poprzez przeprowadzenie jednoczesnych bilansów cieplnych na różnych elementach budynku (w tym ścianach, dachach i oknach) oraz wewnętrznych strefach powietrznych. Uwzględnia czynniki takie jak przewodność cieplna, ciepło właściwe, emisyjność powierzchni i wewnętrzne zyski ciepła od mieszkańców i urządzeń. Badanie przeprowadzone przez Reesa i wsp. (2000) podkreśla zdolność HBM do dokładnego modelowania głównych mechanizmów wymiany ciepła, zapewniając bardziej realistyczne przewidywanie szczytowych obciążeń chłodniczych w porównaniu z prostszymi metodami.
Zaletą Metody Bilansu Cieplnego jest jej zdolność do uwzględniania złożonych interakcji termicznych w budynku. Na przykład, metoda ta precyzyjnie modeluje wpływ promieniowania słonecznego przenikającego przez okna, absorpcję ciepła przez różne materiały budowlane oraz ponowne wypromieniowanie ciepła wewnątrz pomieszczeń. Dzięki temu, HBM jest szczególnie przydatna w projektach budynków o nietypowej architekturze lub zaawansowanych systemach izolacji termicznej.
Metoda Szeregów Czasowych: Uproszczenie Obliczeń
RTSM, w przeciwieństwie do HBM, oferuje prostsze podejście, koncentrując się na ustalonych okresowych wzbudzeniach do obliczania obciążeń chłodniczych. Metoda ta wykorzystuje predefiniowane szeregi czasowe przewodzenia i współczynniki zysków ciepła słonecznego, aby uprościć proces obliczeniowy. Skupia się głównie na przewodnictwie i zyskach ciepła radiacyjnego przez elementy budynku w okresowych warunkach zewnętrznych.
Jednak RTSM może nie w pełni uchwycić przejściowych procesów wymiany ciepła, które mogą być kluczowe w złożonych projektach architektonicznych. Według Mao, Baltazara i Haberla (2018), RTSM, choć wydajna i przyjazna dla użytkownika, może nie osiągnąć poziomu dokładności HBM w scenariuszach obejmujących skomplikowane przegrody budowlane lub różnorodne materiały.
Metoda Szeregów Czasowych opiera się na założeniu, że warunki zewnętrzne, takie jak temperatura i promieniowanie słoneczne, zmieniają się okresowo w ciągu doby. Dzięki temu, możliwe jest wykorzystanie predefiniowanych współczynników i szeregów czasowych, które znacznie upraszczają obliczenia. Jest to szczególnie przydatne w przypadku standardowych budynków o regularnej geometrii i typowych materiałach budowlanych.
Ocena Dokładności i Zastosowania
W kompleksowym porównaniu przeprowadzonym przez Mao i wsp. (2018), HBM została uznana za najdokładniejszą metodę spośród pięciu metod opublikowanych przez ASHRAE, w tym RTSM. To odkrycie opierało się na szczegółowej analizie jawnych obciążeń chłodniczych przegród budowlanych, gdzie dokładne podejście HBM do bilansu cieplnego okazało się lepsze w uchwyceniu niuansów interakcji właściwości termicznych.
HBM jest zalecana w sytuacjach, gdzie wymagana jest wysoka precyzja obliczeń, na przykład w projektach budynków pasywnych, energooszczędnych lub w budynkach o specjalnych wymaganiach klimatycznych. Z kolei RTSM jest wystarczająco dokładna dla większości standardowych projektów budowlanych, gdzie szybkość i prostota obliczeń są ważniejsze niż ekstremalna precyzja.
Adaptowalność do Różnych Warunków Klimatycznych
Mui i Wong (2007) omówili adaptowalność RTSM w klimatach subtropikalnych, demonstrując jej praktyczne zastosowanie w różnych lokalizacjach geograficznych. Jednak w klimatach o znacznych dobowych wahaniach temperatury lub unikalnych cechach architektonicznych, zdolność HBM do uwzględniania szerszego zakresu dynamiki termicznej daje jej wyraźną przewagę.
W klimatach, gdzie występują duże różnice temperatur między dniem a nocą, HBM lepiej radzi sobie z modelowaniem wpływu bezwładności cieplnej budynku. Bezwładność cieplna, czyli zdolność materiałów budowlanych do magazynowania ciepła, ma istotny wpływ na obciążenie chłodnicze, szczególnie w budynkach o dużej masie termicznej, takich jak budynki z betonu lub cegły. HBM, poprzez szczegółowe modelowanie wymiany ciepła, jest w stanie dokładniej uwzględnić ten efekt, co przekłada się na bardziej precyzyjne obliczenia obciążenia chłodniczego.
Równania Metod
ASHRAE Heat Balance Method (HBM)
Ogólne równanie dla HBM można uprościć do postaci:
Q = U * A * (Tout - Tin) + Qinternal + Qsolar
Gdzie:
- Q – całkowity zysk lub strata ciepła przez element budynku.
- U – współczynnik przenikania ciepła.
- A – powierzchnia elementu budynku.
- Tout i Tin – odpowiednio temperatura zewnętrzna i wewnętrzna.
- Qinternal – wewnętrzne zyski ciepła od mieszkańców, urządzeń itp.
- Qsolar – zyski ciepła od promieniowania słonecznego.
To równanie jest częścią znacznie większego zestawu równań symultanicznych, które są rozwiązywane iteracyjnie, aby uwzględnić interakcję między wszystkimi elementami budynku i środowiskiem wewnętrznym.
Radiant Time Series Method (RTSM)
Ogólna postać równania stosowanego w RTSM to:
Q = A * (CLTD + SC * SCL)
Gdzie:
- Q – obciążenie chłodnicze.
- A – powierzchnia elementu (np. ściany lub okna).
- CLTD – Różnica Temperatur Obciążenia Chłodniczego (Cooling Load Temperature Difference).
- SC – współczynnik zacienienia (Shading Coefficient).
- SCL – Współczynnik Obciążenia Chłodniczego Słonecznego (Solar Cooling Load factor).
To równanie wykorzystuje wstępnie obliczone współczynniki, takie jak CLTD i SCL, które są zazwyczaj uzyskiwane z tabel lub oprogramowania i są oparte na różnych parametrach, takich jak orientacja, lokalizacja i pora dnia.
Te uproszczone równania oddają istotę metod stosowanych w obliczeniach obciążenia chłodniczego przez HBM i RTSM. W celu szczegółowego i dokładnego zastosowania zaleca się konsultację z odpowiednimi podręcznikami i wytycznymi ASHRAE, ponieważ metody te obejmują kompleksowe obliczenia i korekty kontekstowe.
Wybór Oprogramowania do Obliczeń
Oprogramowanie IES Virtual Environment (VE) wykonuje obliczenia obciążenia cieplnego ASHRAE przy użyciu nieuproszczonej Metody Bilansu Cieplnego, obliczając bilans cieplny i wynikające z niego obciążenia bezpośrednio, bez współczynników czasowych. Aby dowiedzieć się więcej o obliczaniu obciążeń do projektowania HVAC za pomocą VE, odwiedź naszą stronę Analiza Obciążeń.
Podsumowanie
Podsumowując, zarówno HBM, jak i RTSM odgrywają kluczowe role w dziedzinie obliczeń obciążenia chłodniczego. Szczegółowe, zintegrowane podejście HBM oferuje wysoki stopień dokładności i jest szczególnie odpowiednie dla złożonych projektów architektonicznych lub gdy precyzja ma nadrzędne znaczenie. RTSM, z uproszczoną metodologią, jest odpowiednia do standardowych zastosowań, gdzie złożone interakcje termiczne są mniej istotne. Wybór między tymi metodami powinien być podyktowany specyficznymi wymaganiami projektu, w tym złożonością budynku, różnorodnością materiałów i warunkami klimatycznymi. W przypadku projektów wymagających najwyższej precyzji, Metoda Bilansu Cieplnego ASHRAE jest zdecydowanie rekomendowana, natomiast dla standardowych aplikacji, Metoda Szeregów Czasowych może okazać się wystarczająca i bardziej efektywna czasowo.
Często Zadawane Pytania (FAQ)
Na czym polega metoda bilansu cieplnego?
Metoda bilansu cieplnego polega na analizie wszystkich strumieni ciepła wchodzących i wychodzących z systemu, takiego jak budynek lub pomieszczenie. Celem jest ustalenie, czy system zyskuje, czy traci ciepło, oraz w jakim stopniu. W kontekście HVAC, metoda ta jest wykorzystywana do obliczania obciążenia cieplnego, czyli ilości ciepła, które system klimatyzacji lub ogrzewania musi usunąć lub dostarczyć, aby utrzymać pożądaną temperaturę w pomieszczeniu. Metoda Bilansu Cieplnego ASHRAE (HBM) jest zaawansowaną techniką, która uwzględnia wiele czynników, takich jak przewodzenie, konwekcja, promieniowanie, zyski ciepła wewnętrznego i słonecznego, aby dokładnie oszacować obciążenie cieplne.

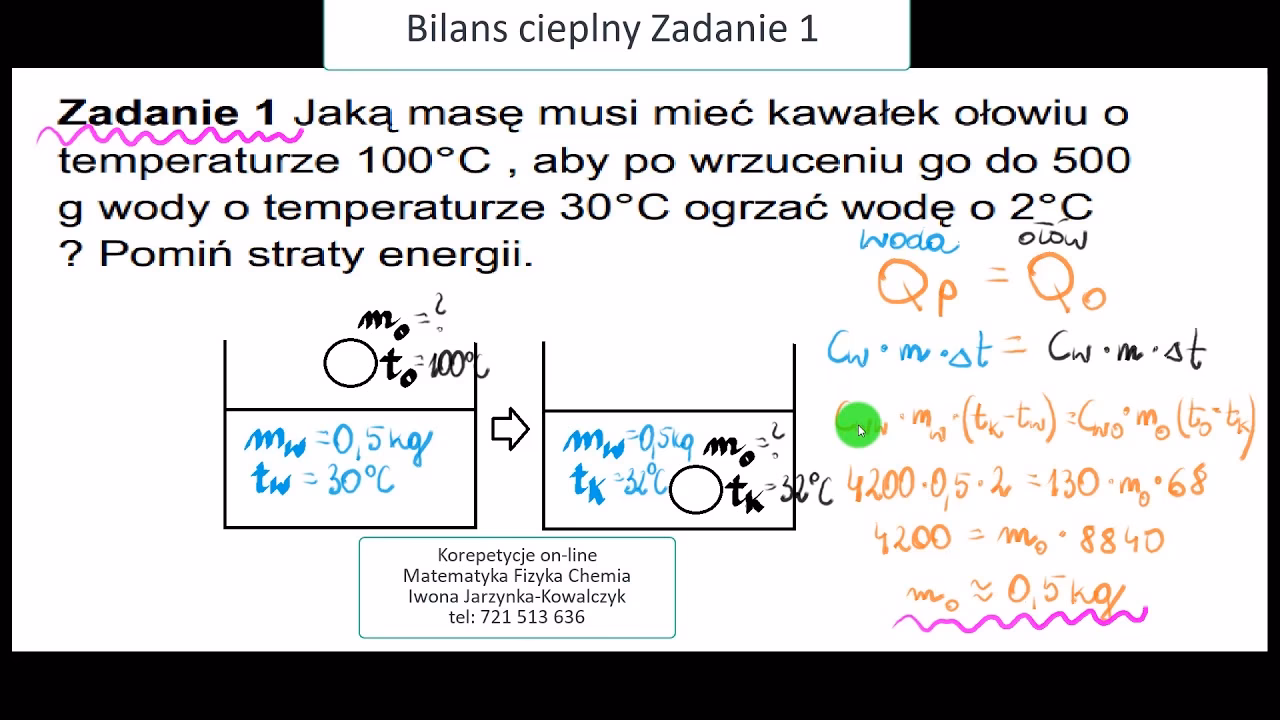

Czy ciepło oddane przez układ jest ujemne?
Tak, w termodynamice ciepło oddane przez układ jest traktowane jako ujemne. Zgodnie z pierwszą zasadą termodynamiki, zmiana energii wewnętrznej układu (ΔU) jest równa sumie ciepła przekazanego do układu (Q) i pracy wykonanej nad układem (W): ΔU = Q + W. Jeśli układ oddaje ciepło, wartość Q jest ujemna, co oznacza, że energia wewnętrzna układu maleje. Przykładowo, podczas izotermicznego sprężania gazu, układ oddaje ciepło do otoczenia, aby utrzymać stałą temperaturę, a to oddane ciepło ma wartość ujemną w bilansie energetycznym układu.
Czy ciepło właściwe zależy od stanu skupienia?
Tak, ciepło właściwe zależy od stanu skupienia substancji. Ciepło właściwe to ilość energii cieplnej potrzebnej do podniesienia temperatury 1 kg substancji o 1 K. Wartość ciepła właściwego jest różna dla różnych stanów skupienia tej samej substancji. Na przykład, ciepło właściwe wody ciekłej wynosi około 4190 J/kgK, lodu około 2100 J/kgK, a pary wodnej około 1970 J/kgK. Różnice te wynikają z różnych struktur molekularnych i rodzajów wiązań międzycząsteczkowych w różnych stanach skupienia. Zmiana stanu skupienia substancji wiąże się ze zmianą jej zdolności do magazynowania energii cieplnej, co bezpośrednio wpływa na wartość ciepła właściwego.
