Jak obliczyć bilans cieplny i zyski ciepła?

Zrozumienie i obliczanie bilansu cieplnego oraz zysków ciepła od urządzeń jest kluczowe dla efektywnego projektowania systemów HVAC (ogrzewania, wentylacji i klimatyzacji). Prawidłowo wykonane obliczenia pozwalają na dobór odpowiednich urządzeń, które zapewnią komfort termiczny w pomieszczeniach, minimalizując jednocześnie zużycie energii. W tym artykule szczegółowo omówimy, jak obliczyć bilans cieplny i jak oszacować zyski ciepła generowane przez urządzenia elektryczne i inne źródła.

Czym jest bilans cieplny?

Bilans cieplny to zestawienie wszystkich zysków i strat ciepła w danym pomieszczeniu lub budynku w określonym czasie. Jego celem jest określenie, ile ciepła należy dostarczyć (w przypadku ogrzewania) lub usunąć (w przypadku chłodzenia), aby utrzymać pożądaną temperaturę wewnętrzną. Bilans cieplny jest fundamentalnym elementem projektowania systemów HVAC, ponieważ pozwala na precyzyjne określenie zapotrzebowania na moc grzewczą lub chłodniczą.

Dlaczego bilans cieplny jest ważny?

Obliczenie bilansu cieplnego jest niezbędne z kilku powodów:

• Dobór odpowiedniej mocy urządzeń HVAC: Zbyt mała moc systemu grzewczego lub chłodniczego nie zapewni komfortu termicznego, natomiast zbyt duża moc będzie generować niepotrzebne koszty eksploatacyjne i może prowadzić do przegrzewania lub przechładzania pomieszczeń.
• Optymalizacja zużycia energii: Prawidłowo obliczony bilans cieplny pozwala na projektowanie systemów HVAC, które pracują efektywnie energetycznie, minimalizując straty ciepła i zużycie energii.
• Komfort użytkowników: Zapewnienie komfortu termicznego jest kluczowym aspektem funkcjonalności budynków. Bilans cieplny pozwala na projektowanie systemów, które utrzymują stabilną temperaturę wewnętrzną, niezależnie od warunków zewnętrznych.
• Zapobieganie problemom z wilgocią i kondensacją: Właściwy bilans cieplny, uwzględniający wilgotność powietrza, pomaga w zapobieganiu problemom z kondensacją i rozwojem pleśni.

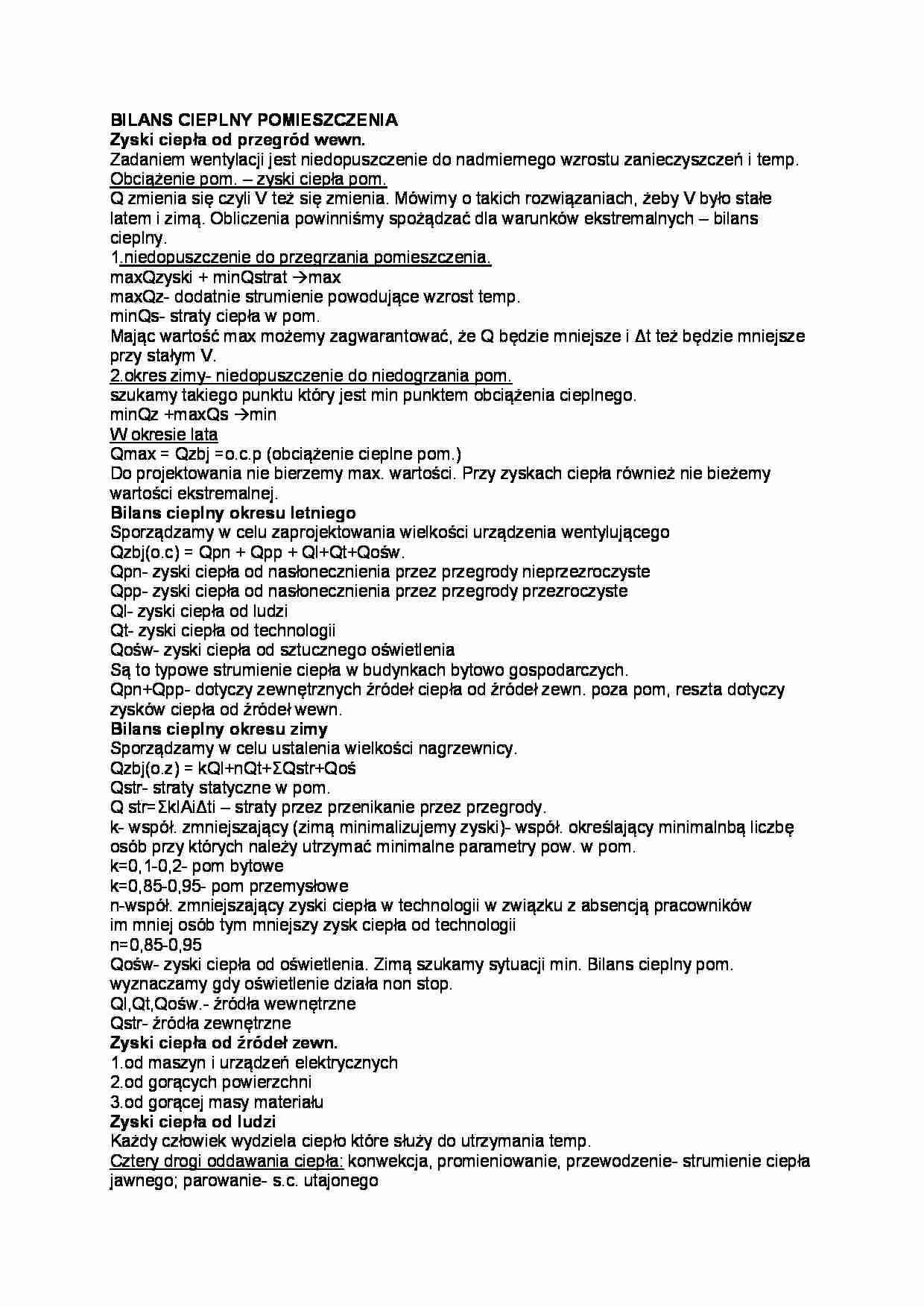

Składniki bilansu cieplnego

Bilans cieplny składa się z dwóch głównych elementów: zysków ciepła i strat ciepła. Aby obliczyć bilans cieplny, należy oszacować wszystkie źródła zysków i strat ciepła w danym pomieszczeniu lub budynku.

Zyski ciepła

Zyski ciepła to ciepło, które dostaje się do pomieszczenia, podnosząc jego temperaturę. Źródła zysków ciepła można podzielić na zewnętrzne i wewnętrzne:

Zewnętrzne zyski ciepła:

• Promieniowanie słoneczne: Ciepło słoneczne przenikające przez okna, ściany i dach jest jednym z głównych źródeł zysków ciepła, szczególnie w pomieszczeniach eksponowanych na słońce. Zyski te zależą od orientacji budynku, powierzchni okien, rodzaju przeszkleń, zastosowanych osłon przeciwsłonecznych i pory roku.
• Przewodzenie ciepła przez przegrody budowlane: Ciepło z zewnątrz przenika do wnętrza budynku przez ściany, dach, podłogi i okna, jeśli temperatura zewnętrzna jest wyższa niż wewnętrzna. Wielkość tych zysków zależy od różnicy temperatur, powierzchni przegród i ich izolacyjności termicznej (współczynnik U).
• Infiltracja powietrza zewnętrznego: Ciepłe powietrze z zewnątrz dostające się do pomieszczenia przez nieszczelności (infiltracja) lub przez wentylację naturalną również stanowi zysk ciepła.

Wewnętrzne zyski ciepła:

• Ludzie: Osoby przebywające w pomieszczeniu emitują ciepło. Ilość ciepła generowana przez człowieka zależy od jego aktywności fizycznej.
• Oświetlenie: Tradycyjne żarówki i świetlówki generują ciepło. Nowoczesne oświetlenie LED generuje znacznie mniej ciepła.
• Urządzenia elektryczne i elektroniczne: Komputery, telewizory, lodówki, pralki, piekarniki i inne urządzenia elektryczne generują ciepło podczas pracy. To właśnie na obliczeniu zysków ciepła od urządzeń skupimy się w dalszej części artykułu.
• Procesy technologiczne: W niektórych pomieszczeniach, np. w kuchniach przemysłowych lub halach produkcyjnych, procesy technologiczne mogą być znaczącym źródłem zysków ciepła.

Straty ciepła

Straty ciepła to ciepło, które ucieka z pomieszczenia, obniżając jego temperaturę. Główne źródła strat ciepła to:

• Przewodzenie ciepła przez przegrody budowlane: Ciepło ucieka z pomieszczenia na zewnątrz przez ściany, dach, podłogi i okna, jeśli temperatura wewnętrzna jest wyższa niż zewnętrzna. Wielkość tych strat zależy od różnicy temperatur, powierzchni przegród i ich izolacyjności termicznej (współczynnik U).
• Wentylacja: Usuwanie ciepłego powietrza z pomieszczenia i zastępowanie go chłodniejszym powietrzem zewnętrznym (wentylacja mechaniczna lub naturalna) powoduje straty ciepła.
• Ekshalacja (oddychanie): Wydychane przez ludzi powietrze jest zazwyczaj cieplejsze i bardziej wilgotne niż powietrze w pomieszczeniu, co również powoduje straty ciepła, choć w mniejszym stopniu niż wentylacja.

Jak obliczyć zyski ciepła od urządzeń?

Obliczanie zysków ciepła od urządzeń elektrycznych jest stosunkowo proste, jeśli znamy ich moc znamionową i czas pracy. Podstawowym wzorem do obliczenia zysków ciepła od urządzenia jest:

Q = P * t

Gdzie:

• Q - zyski ciepła [w watogodzinach (Wh) lub kilowatogodzinach (kWh)]
• P - moc znamionowa urządzenia [w watach (W) lub kilowatach (kW)]
• t - czas pracy urządzenia [w godzinach (h)]

Przykład:

Obliczmy zyski ciepła od komputera o mocy 300W, który pracuje przez 8 godzin dziennie.

Q = 300W * 8h = 2400Wh = 2,4 kWh

W tym przypadku komputer generuje 2,4 kWh ciepła dziennie.

Czynniki wpływające na zyski ciepła od urządzeń

Należy pamiętać, że nie cała moc znamionowa urządzenia jest zamieniana na ciepło w pomieszczeniu. Niektóre urządzenia, takie jak lodówki czy klimatyzatory, oddają ciepło na zewnątrz pomieszczenia. Ponadto, efektywność energetyczna urządzenia również wpływa na ilość generowanego ciepła. W praktyce, dla większości urządzeń elektrycznych, można przyjąć, że cała pobrana moc jest zamieniana na ciepło w pomieszczeniu, szczególnie jeśli chodzi o urządzenia takie jak:

• Komputery i monitory
• Telewizory
• Lampy tradycyjne (żarówki, halogeny)
• Piekarniki i kuchenki elektryczne
• Żelazka
• Suszarki do włosów
• Czajniki elektryczne

Dla urządzeń chłodniczych (lodówki, zamrażarki, klimatyzatory) oraz pomp ciepła, część ciepła jest oddawana na zewnątrz pomieszczenia, więc zyski ciepła w pomieszczeniu będą mniejsze niż ich moc znamionowa. W przypadku tych urządzeń, dokładniejsze obliczenia wymagają uwzględnienia ich charakterystyki i sposobu pracy.

Tabela przykładowych zysków ciepła od urządzeń

Poniższa tabela przedstawia przykładowe zyski ciepła od popularnych urządzeń domowych, przy założeniu typowego czasu użytkowania:

Ważne: Powyższe wartości są przykładowe i mogą się różnić w zależności od konkretnego modelu urządzenia, jego efektywności i sposobu użytkowania. Aby uzyskać dokładniejsze obliczenia, należy sprawdzić moc znamionową urządzeń na tabliczkach znamionowych lub w dokumentacji technicznej i oszacować ich realny czas pracy.

Podsumowanie obliczania bilansu cieplnego

Obliczenie bilansu cieplnego to proces iteracyjny i wymaga uwzględnienia wielu czynników. W praktyce, do dokładnych obliczeń bilansu cieplnego dla budynków, szczególnie większych i bardziej złożonych, stosuje się specjalistyczne programy komputerowe. Jednak zrozumienie podstawowych zasad i umiejętność szacowania zysków ciepła od urządzeń jest kluczowe dla każdego, kto zajmuje się projektowaniem, instalacją lub eksploatacją systemów HVAC.

Pamiętaj, że prawidłowe obliczenie bilansu cieplnego to inwestycja, która przynosi korzyści w postaci komfortu termicznego, oszczędności energii i optymalnego doboru urządzeń klimatyzacyjnych i grzewczych.

Najczęściej zadawane pytania (FAQ)

Czy zyski ciepła od urządzeń są zawsze znaczące w bilansie cieplnym?

Zyski ciepła od urządzeń mogą być znaczące, szczególnie w pomieszczeniach biurowych, serwerowniach, kuchniach i pomieszczeniach z dużą ilością elektroniki. W domach mieszkalnych, w zależności od stylu życia i ilości urządzeń, mogą stanowić istotną część zysków ciepła, szczególnie latem.

Jak uwzględnić zyski ciepła od urządzeń w programach do obliczania bilansu cieplnego?

Programy do obliczania bilansu cieplnego zazwyczaj posiadają moduły lub opcje pozwalające na wprowadzenie danych o urządzeniach elektrycznych, ich mocy i czasie pracy. Wprowadzenie tych danych pozwala na automatyczne uwzględnienie zysków ciepła w obliczeniach.

Czy warto wymieniać urządzenia na bardziej energooszczędne, aby zmniejszyć zyski ciepła?

Tak, wymiana urządzeń na bardziej energooszczędne (np. oświetlenie LED, urządzenia klasy A+++) jest jednym ze sposobów na zmniejszenie zysków ciepła wewnętrznych i obniżenie zapotrzebowania na chłodzenie, co przekłada się na niższe koszty eksploatacyjne i mniejsze obciążenie środowiska.

Czy zyski ciepła od urządzeń są istotne zimą?

Zimą zyski ciepła od urządzeń mogą być korzystne, ponieważ częściowo redukują zapotrzebowanie na ogrzewanie. Jednak w większości przypadków, straty ciepła zimą są znacznie większe niż zyski, więc urządzenia nie zastąpią systemu grzewczego, ale mogą wspomóc ogrzewanie pomieszczeń.
