Identyfikatory BACnet i Modbus: Kluczowe różnice i zastosowania

W dziedzinie automatyki budynkowej, efektywna komunikacja między różnymi urządzeniami i systemami jest fundamentem sprawnego działania. W tym kontekście, protokoły komunikacyjne odgrywają kluczową rolę, umożliwiając wymianę danych i koordynację pracy systemów HVAC, oświetlenia, bezpieczeństwa i wielu innych. Dwa z najpopularniejszych protokołów w automatyce budynkowej to BACnet i Modbus. Zrozumienie ich specyfiki, różnic i mocnych stron jest niezbędne dla każdego projektanta, instalatora i użytkownika systemów automatyki budynkowej. W tym artykule skupimy się na identyfikatorach w protokole BACnet, wyjaśniając pojęcia takie jak identyfikator procesu, identyfikator instancji i identyfikator obiektu. Następnie, dokonamy szczegółowego porównania BACnet z Modbus, aby pomóc Ci wybrać protokół najlepiej odpowiadający Twoim indywidualnym potrzebom.

Identyfikator procesu BACnet: Numer identyfikacyjny w urządzeniu

W kontekście BACnet, identyfikator procesu to numeryczny znacznik, który służy do identyfikacji procesów działających wewnątrz urządzenia BACnet. Warto podkreślić, że identyfikator procesu ma znaczenie wyłącznie w obrębie konkretnego urządzenia docelowego. Oznacza to, że dwa urządzenia BACnet mogą używać tego samego identyfikatora procesu do oznaczenia zupełnie różnych procesów wewnętrznych, a to nie spowoduje konfliktu ani nieporozumienia w komunikacji sieciowej. Identyfikator procesu jest więc lokalnym identyfikatorem, używanym przez urządzenie do zarządzania swoimi wewnętrznymi operacjami i zadaniami. Nie jest on wykorzystywany do adresowania urządzeń w sieci BACnet ani do identyfikacji obiektów BACnet.

Identyfikator instancji BACnet: Unikalność obiektów w urządzeniu

Numer instancji BACnet jest kluczowym elementem identyfikacji obiektów w systemie BACnet. Jest to 22-bitowa wartość liczbowa, co oznacza, że zakres prawidłowych wartości mieści się w przedziale od 0 do 4 194 302. Wartość 4 194 303 jest zarezerwowana jako symbol wieloznaczny i nie powinna być używana jako identyfikator instancji. Numer instancji, w połączeniu z 10-bitowym typem obiektu, tworzy unikalny identyfikator obiektu urządzenia. Wyobraź sobie, że typ obiektu określa rodzaj obiektu (np. czujnik temperatury, nastawnik, harmonogram), a numer instancji pozwala na rozróżnienie poszczególnych obiektów tego samego typu w ramach jednego urządzenia. Na przykład, urządzenie BACnet może posiadać kilka czujników temperatury, a każdy z nich będzie miał ten sam typ obiektu (czujnik analogowy wejściowy), ale różny numer instancji, co pozwala na ich indywidualną identyfikację i zarządzanie.

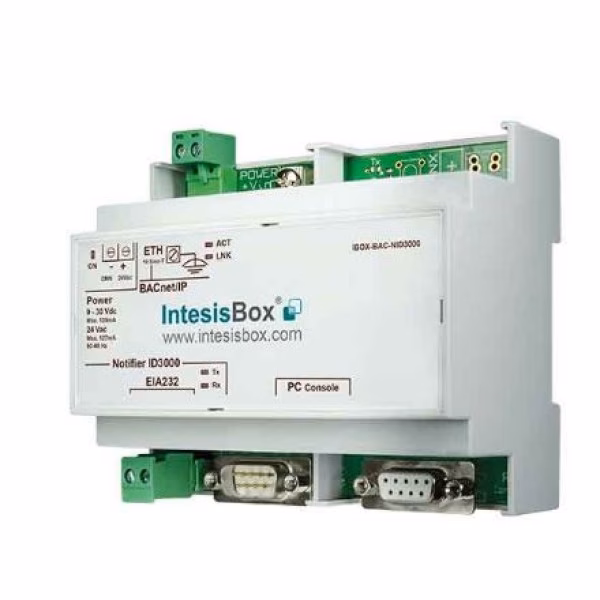

Identyfikator obiektu w BACnet: Globalnie unikalny adres obiektu

Object_Identifier to 32-bitowy kod, który jednoznacznie identyfikuje obiekt w systemie BACnet. Składa się on z dwóch części: typu obiektu (również identyfikowanego przez właściwość Object_Type) i numeru instancji. Te dwie informacje razem tworzą unikalny adres obiektu w ramach danego urządzenia BACnet. Teoretycznie, urządzenie BACnet może obsługiwać ponad cztery miliony obiektów określonego typu, co świadczy o dużej elastyczności i skalowalności protokołu. Identyfikator obiektu jest kluczowy dla komunikacji BACnet, ponieważ umożliwia jednoznaczne adresowanie i odwoływanie się do konkretnych obiektów w sieci. Kiedy urządzenie BACnet chce odczytać wartość czujnika temperatury, wysyła zapytanie do sieci, wskazując identyfikator obiektu tego czujnika. Dzięki unikalności identyfikatorów obiektów, odpowiednie urządzenie i obiekt są poprawnie identyfikowane, a dane mogą być sprawnie przesyłane.

BACnet kontra Modbus: Porównanie protokołów

Zarówno BACnet, jak i Modbus są szeroko stosowane w automatyce budynkowej, ale różnią się w kluczowych aspektach. Wybór między nimi zależy od konkretnych wymagań projektu, skali systemu i preferencji użytkownika. Poniżej przedstawiamy szczegółowe porównanie tych dwóch protokołów:

Model obiektowy vs. Model master-slave

• BACnet: Model obiektowy. BACnet wykorzystuje model obiektowy, co oznacza, że dane są zorganizowane w obiekty. Każdy obiekt reprezentuje konkretne urządzenie, punkt danych lub funkcję w systemie. Obiekty mają właściwości (atrybuty) i usługi (operacje), które definiują ich zachowanie i sposób interakcji. Model obiektowy BACnet jest bardziej zaawansowany i elastyczny, umożliwiając bardziej złożoną i zorganizowaną komunikację.
• Modbus: Model master-slave. Modbus opiera się na modelu master-slave. W sieci Modbus występuje jedno urządzenie master (nadrzędne), które inicjuje komunikację, i wiele urządzeń slave (podrzędnych), które odpowiadają na zapytania mastera. Master wysyła zapytania do slave'ów, a slave'y odpowiadają, przesyłając dane. Model master-slave Modbus jest prostszy i łatwiejszy w implementacji, ale mniej elastyczny i skalowalny niż model obiektowy BACnet.

Metody komunikacji

• BACnet: Wiele metod komunikacji. BACnet jest protokołem wszechstronnym, obsługującym różne media transmisyjne i protokoły warstwy fizycznej. Może być implementowany na sieciach Ethernet, IP, MS/TP (Master-Slave/Token-Passing), ARCNET, LonTalk i PTP (Point-to-Point). Ta elastyczność sprawia, że BACnet może być stosowany w różnorodnych środowiskach i architekturach sieciowych.
• Modbus: Ograniczone metody komunikacji. Tradycyjnie Modbus najczęściej wykorzystuje szeregowe łącze RS-485 lub RS-232. Istnieje również wersja Modbus TCP, która działa na sieciach Ethernet. W porównaniu z BACnet, Modbus oferuje mniej opcji komunikacji, co może być ograniczeniem w bardziej złożonych systemach.

Zastosowania

• BACnet: Automatyka budynkowa. BACnet jest protokołem zaprojektowanym specjalnie dla automatyki budynkowej. Jest idealny do dużych i złożonych systemów, takich jak budynki komercyjne, centra handlowe, szpitale i kampusy uniwersyteckie. Jego model obiektowy i bogate funkcjonalności sprawiają, że doskonale nadaje się do integracji różnorodnych systemów budynkowych, w tym HVAC, oświetlenia, kontroli dostępu, monitoringu energii i systemów bezpieczeństwa.
• Modbus: Automatyka przemysłowa i mniejsze systemy budynkowe. Modbus jest szeroko stosowany w automatyce przemysłowej ze względu na swoją prostotę i niezawodność. Jest również popularny w mniejszych systemach automatyki budynkowej, takich jak małe budynki komercyjne, budynki mieszkalne i systemy sterowania pojedynczymi urządzeniami. Modbus jest często wybierany w aplikacjach, gdzie prostota implementacji i niski koszt są kluczowe.

Złożoność i prostota

• BACnet: Bardziej złożony. BACnet jest protokołem bardziej złożonym niż Modbus, co wiąże się z jego większą funkcjonalnością i elastycznością. Implementacja i konfiguracja systemów BACnet może wymagać większej wiedzy i doświadczenia. Jednak ta złożoność przekłada się na większe możliwości w zakresie integracji i zarządzania systemami budynkowymi.
• Modbus: Prostszy i łatwiejszy w implementacji. Modbus jest znany ze swojej prostoty. Jego specyfikacja jest stosunkowo krótka i łatwa do zrozumienia. Implementacja Modbus jest zazwyczaj prostsza i szybsza, co czyni go atrakcyjnym wyborem dla mniejszych projektów i aplikacji, gdzie prostota jest priorytetem.

Podsumowanie

Podsumowując, zarówno BACnet, jak i Modbus są ważnymi protokołami w dziedzinie automatyki budynkowej, ale różnią się swoimi cechami i zastosowaniami. BACnet, z modelem obiektowym i szerokimi możliwościami komunikacji, jest idealny do dużych i złożonych systemów automatyki budynkowej. Modbus, ze swoją prostotą i modelem master-slave, jest doskonałym wyborem dla automatyki przemysłowej i mniejszych systemów budynkowych. Zrozumienie różnic między tymi protokołami jest kluczowe dla wyboru najlepszego rozwiązania dla konkretnego projektu. Przy wyborze protokołu, należy wziąć pod uwagę skalę systemu, wymagania funkcjonalne, budżet i preferencje użytkownika.

Często zadawane pytania (FAQ)

Co to jest identyfikator procesu BACnet?

Identyfikator procesu BACnet to numeryczny identyfikator, który identyfikuje procesy wewnątrz urządzenia BACnet. Ma znaczenie tylko w obrębie danego urządzenia.

Co to jest identyfikator instancji BACnet?

Identyfikator instancji BACnet to 22-bitowa wartość, która w połączeniu z typem obiektu tworzy unikalny identyfikator obiektu urządzenia. Służy do rozróżniania obiektów tego samego typu w urządzeniu.

Co to jest identyfikator obiektu BACnet?

Identyfikator obiektu BACnet (Object_Identifier) to 32-bitowy kod, który jednoznacznie identyfikuje obiekt w systemie BACnet, składający się z typu obiektu i numeru instancji.

Który protokół jest lepszy: BACnet czy Modbus?

Nie ma jednoznacznej odpowiedzi na to pytanie. BACnet jest lepszy dla dużych i złożonych systemów automatyki budynkowej ze względu na model obiektowy i elastyczność. Modbus jest lepszy dla automatyki przemysłowej i mniejszych systemów budynkowych, gdzie prostota i niski koszt są kluczowe. Wybór zależy od konkretnych wymagań projektu.
