Osiowanie Proxi: Klucz do Harmonii Systemów Twojego Auta

Czy kiedykolwiek zastanawiałeś się, dlaczego po wymianie modułu w samochodzie czasami pojawiają się problemy? A może migający licznik kilometrów spędza Ci sen z powiek? Odpowiedzią na te i wiele innych pytań może być osiowanie Proxi, znane również jako Proxi Configuration Alignment. W tym artykule przyjrzymy się bliżej tej procedurze, wyjaśnimy, na czym polega, kiedy jest konieczna i jak ją przeprowadzić, aby Twój samochód działał bez zarzutu.

Co to jest Osiowanie Proxi?

Osiowanie Proxi to proces konfiguracji, który synchronizuje ustawienia pomiędzy różnymi modułami elektronicznymi w nowoczesnym samochodzie. Wyobraź sobie, że Twój samochód to orkiestra, a poszczególne moduły (takie jak moduł komfortu, moduł silnika, ABS, i wiele innych) to instrumenty. Aby orkiestra grała harmonijnie, wszystkie instrumenty muszą być odpowiednio dostrojone i grać w tym samym rytmie. Osiowanie Proxi pełni rolę dyrygenta, który zapewnia, że wszystkie moduły w samochodzie „rozumieją się” i pracują zgodnie z jedną, spójną konfiguracją.

W praktyce, osiowanie Proxi polega na skopiowaniu konfiguracji pojazdu z głównego modułu, zazwyczaj modułu BCM (Body Control Module), do wszystkich pozostałych modułów. Moduł BCM pełni rolę centralnego punktu, w którym przechowywana jest aktualna konfiguracja pojazdu. Dzięki temu, po przeprowadzeniu osiowania, każdy moduł w samochodzie posiada aktualne informacje o wyposażeniu i ustawieniach pojazdu.

Kiedy należy wykonać procedurę Osiowanie Proxi?

Istnieje kilka kluczowych sytuacji, w których osiowanie Proxi jest niezbędne. Najczęściej procedura ta jest wymagana:

• Po zmianie konfiguracji pojazdu w module BCM: Jeśli dokonano zmian w ustawieniach modułu BCM, na przykład aktywowano nowe funkcje, dodano nowe wyposażenie (jak np. czujniki parkowania, tempomat), osiowanie Proxi jest konieczne, aby te zmiany zostały uwzględnione przez wszystkie moduły w samochodzie.
• Po zamontowaniu nowego modułu w pojeździe: Wymiana uszkodzonego modułu na nowy lub dodanie nowego modułu (np. przy doposażeniu samochodu) zawsze wymaga osiowania Proxi. Nowy moduł „nie wie”, w jakim pojeździe został zamontowany i jaka jest jego konfiguracja. Osiowanie Proxi pozwala mu „nauczyć się” tych informacji od modułu BCM.

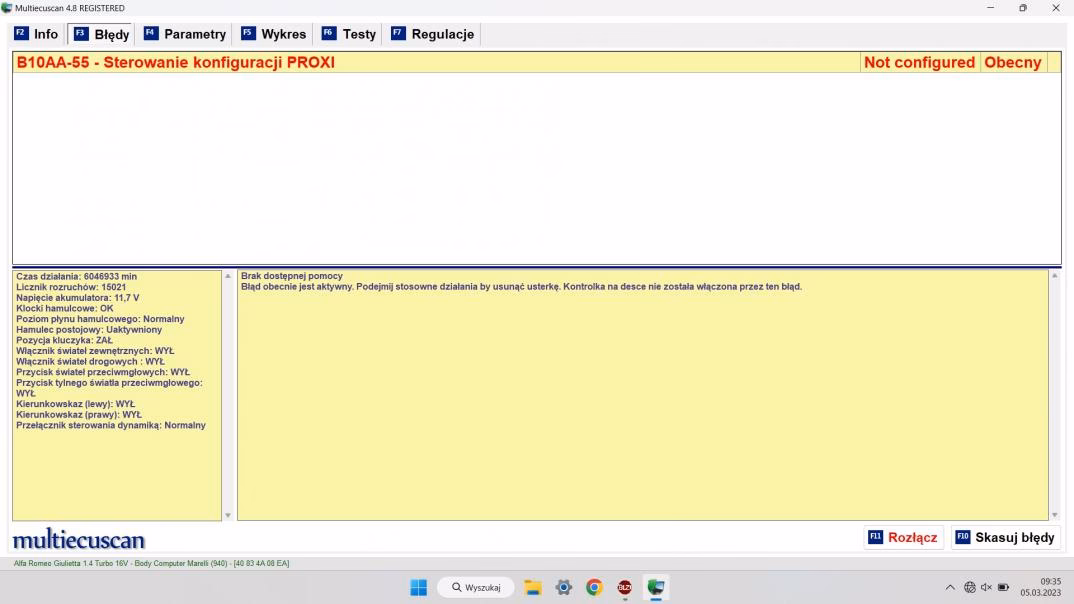

• Gdy licznik przebiegu miga: Migający licznik przebiegu na zestawie wskaźników to wyraźny sygnał, że w systemie samochodu występuje problem z konfiguracją. Najczęściej oznacza to, że jeden lub więcej modułów ma niezgodną konfigurację z resztą systemu lub wykryto dodatkowy moduł, który nie jest aktywowany w konfiguracji pojazdu. W takim przypadku, osiowanie Proxi jest niezbędne do przywrócenia poprawnej komunikacji i usunięcia migania licznika.

Mówiąc krótko, osiowanie Proxi jest jak „reset” konfiguracji dla wszystkich modułów w samochodzie, zapewniający, że wszystkie komponenty systemu pracują na podstawie aktualnych i spójnych danych.

Co dokładnie wykonuje procedura Osiowanie Proxi?

Procedura osiowania Proxi jest stosunkowo prosta w założeniu, ale kluczowa dla prawidłowego działania systemów pojazdu. Jak już wspomniano, jej głównym celem jest skopiowanie bieżącej konfiguracji pojazdu z modułu BCM do wszystkich pozostałych modułów. Dzieje się to automatycznie, po uruchomieniu odpowiedniej procedury diagnostycznej za pomocą kompatybilnego interfejsu i oprogramowania.

W praktyce, procedura ta inicjuje komunikację z modułem BCM, odczytuje z niego aktualną konfigurację pojazdu, a następnie przesyła te dane do każdego z pozostałych modułów w samochodzie. Moduły te zapisują otrzymaną konfigurację, aktualizując swoje ustawienia. Po zakończeniu procesu, wszystkie moduły w samochodzie powinny mieć spójną konfigurację, co zapewnia prawidłowe działanie wszystkich systemów i eliminuje potencjalne problemy, takie jak migający licznik.

Warto podkreślić, że osiowanie Proxi nie jest magicznym lekarstwem na wszystkie problemy z elektroniką samochodową. Jest to procedura konfiguracji, która ma na celu zapewnienie spójności ustawień. Jeśli problem leży w uszkodzeniu modułu, wadliwym okablowaniu lub innym problemie sprzętowym, osiowanie Proxi nie rozwiąże problemu. Niemniej jednak, w sytuacjach związanych z konfiguracją, jest to niezbędne i skuteczne narzędzie.

Wymagane narzędzia do Osiowania Proxi

Aby przeprowadzić osiowanie Proxi, niezbędny jest odpowiedni interfejs diagnostyczny oraz oprogramowanie. Wymagany interfejs musi wspierać sieci komunikacyjne stosowane w nowoczesnych samochodach, w szczególności CAN-MS (Medium Speed) i IHS (Internal High Speed). Przykłady popularnych i polecanych interfejsów to:

• OBDLink MX Bluetooth
• Vscan STN1170 USB
• Inne interfejsy oparte na chipach STN1170 / STN2120

Ważne jest, aby używany interfejs był kompatybilny z protokołami komunikacyjnymi stosowanymi w danym modelu samochodu. Użycie niekompatybilnego interfejsu może uniemożliwić przeprowadzenie procedury osiowania Proxi lub nawet uszkodzić system elektroniczny pojazdu.

Oprócz interfejsu, potrzebne jest również odpowiednie oprogramowanie diagnostyczne, które obsługuje procedurę osiowania Proxi dla konkretnej marki i modelu samochodu. Przykładem oprogramowania, które umożliwia osiowanie Proxi w określonych modelach marek Chrysler, Jeep, Dodge i Alfa Romeo, jest Appcar DiagFCA, wspomniany w dostarczonych materiałach.

W jakich pojazdach wykonasz procedurę Osiowanie Proxi oprogramowaniem Appcar DiagFCA?

Oprogramowanie Appcar DiagFCA, jak sama nazwa wskazuje (DiagFCA – Diagnostics Fiat Chrysler Automobiles), jest dedykowane do diagnostyki pojazdów marek należących do koncernu Fiat Chrysler Automobiles (FCA), obecnie Stellantis. Wśród modeli, w których oprogramowanie to umożliwia wykonanie procedury osiowania Proxi, znajdują się:

• Chrysler 200 UF
• Jeep Cherokee KL
• Jeep Renegade
• Jeep Compass MP
• Dodge Dart
• Alfa Romeo Stelvio
• Alfa Romeo Giulia

Lista ta może nie być wyczerpująca, a kompatybilność oprogramowania może być rozszerzana o kolejne modele. Zawsze warto sprawdzić dokumentację oprogramowania Appcar DiagFCA lub stronę producenta, aby upewnić się, czy dany model pojazdu jest obsługiwany.

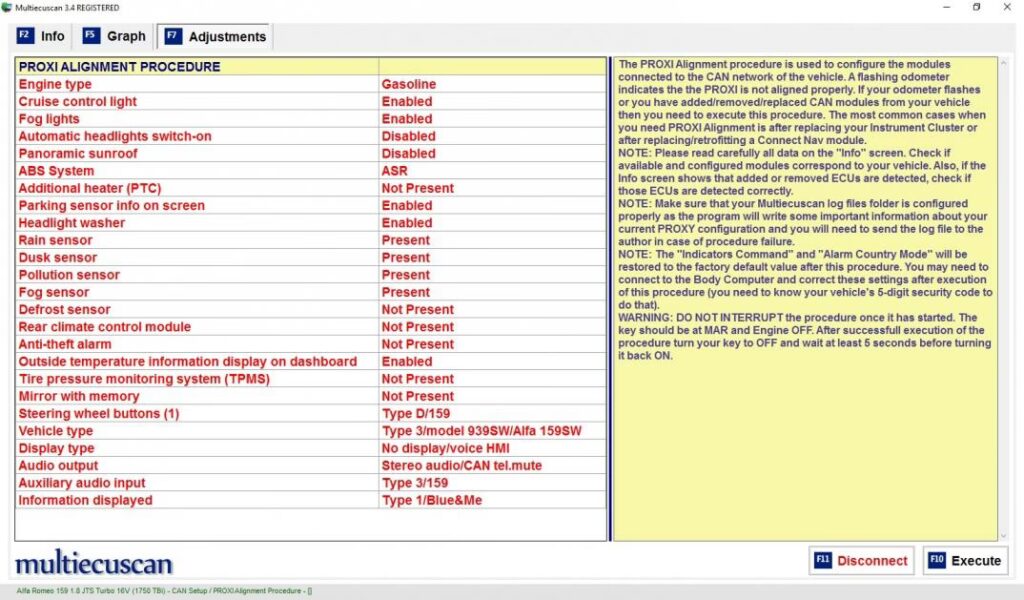

Osiowanie Proxi – Proxi Configuration Alignment: krok po kroku

Procedura osiowania Proxi, krok po kroku, z wykorzystaniem oprogramowania Appcar DiagFCA, wygląda następująco:

Krok 1: Uruchomienie procedury

W oprogramowaniu Appcar DiagFCA, przejdź do zakładki „Programowanie”. Znajdź i wybierz procedurę „Proxi Configuration Alignment”. Uważnie przeczytaj opis procedury, aby upewnić się, że rozumiesz jej cel i potencjalne ryzyko. Następnie kliknij przycisk „Uruchom”.

Krok 2: Sprawdzenie aktualnego stanu konfiguracji Proxi

Po uruchomieniu procedury, oprogramowanie wyświetli tabelę przedstawiającą aktualny stan konfiguracji Proxi dla wszystkich modułów w samochodzie. Tabela ta zazwyczaj zawiera kolumny z nazwami modułów oraz informację o stanie konfiguracji (np. „tak” – moduł ma aktualną konfigurację, „nie” – moduł ma nieaktualną konfigurację, „nie używany” – moduł nie jest obecny w konfiguracji pojazdu). Przykładowa legenda:

Krok 3: Kopiowanie i zapisywanie konfiguracji

Po sprawdzeniu stanu konfiguracji, oprogramowanie automatycznie rozpocznie proces kopiowania i zapisywania konfiguracji w poszczególnych modułach. Ten etap może potrwać kilka minut, w zależności od liczby modułów i szybkości komunikacji. Podczas tego procesu ważne jest, aby nie przerywać procedury i nie wyłączać zapłonu.

Krok 4: Uśpienie sieci i modułów

Po zakończeniu zapisywania konfiguracji, oprogramowanie wyświetli instrukcje dotyczące uśpienia sieci i modułów w pojeździe. Jest to bardzo ważny krok, który pozwala na prawidłowe zatwierdzenie zmian konfiguracji. Należy uważnie przeczytać i wykonać procedurę opisaną na ekranie. Zazwyczaj polega ona na wyłączeniu zapłonu, odczekaniu określonego czasu (np. kilku minut) i ponownym włączeniu zapłonu. Dokładne instrukcje mogą się różnić w zależności od modelu pojazdu i oprogramowania.

Krok 5: Sprawdzenie akceptacji konfiguracji

Po ponownym włączeniu zapłonu, oprogramowanie ponownie sprawdzi, czy wszystkie moduły zaakceptowały nową konfigurację. Powinna pojawić się informacja o pomyślnym zakończeniu procedury i aktualny stan konfiguracji Proxi dla wszystkich modułów (wszystkie moduły powinny mieć status „tak”).

Krok 6: Wyczyść kody błędów DTC

Po osiowaniu Proxi, w modułach mogą pojawić się kody błędów DTC (Diagnostic Trouble Codes) związane z konfiguracją pojazdu. Jest to normalne zjawisko. Należy wyczyścić kody błędów DTC we wszystkich modułach za pomocą funkcji diagnostycznych oprogramowania. Wskazówka: Czasami, aby usunąć kody błędów DTC w modułach ABS i EPS, konieczne jest ustawienie wyłącznika zapłonu w położeniu ACC (Accessory), jeśli kody nie zostały usunięte w położeniu RUN (On).

Dlaczego moduł może nie zaakceptować konfiguracji? Rozwiązywanie problemów

Czasami, mimo prawidłowo przeprowadzonej procedury, jeden lub więcej modułów może nie zaakceptować konfiguracji Proxi. Przyczyny mogą być różne:

• Niewłaściwe dane konfiguracji: W ustawieniach konfiguracji mogą znajdować się niewłaściwe dane dla danego modułu. W takim przypadku, należy sprawdzić ustawienia konfiguracji i upewnić się, że są poprawne i kompatybilne z modułem.
• Niekompatybilny interfejs: Użycie interfejsu, który nie wspiera sieci CAN-MS / IHS, uniemożliwi zapis konfiguracji w modułach komunikujących się w tych sieciach. W takim przypadku, należy użyć właściwego interfejsu, który obsługuje te protokoły komunikacyjne.
• Błąd zapisu: Czasami może wystąpić błąd zapisu konfiguracji do modułu. W takim przypadku, spróbuj ponownie uruchomić procedurę osiowania Proxi i ponowić zapis konfiguracji w module, który nie przyjął ustawień.

Wskazówka: Jeśli osiowanie Proxi nie powiedzie się po zmianie ustawień konfiguracji Proxi, spróbuj przywrócić oryginalne ustawienia konfiguracji Proxi w module BCM i ponownie przeprowadzić procedurę.

Znaczenie prawidłowego wykonania procedury Osiowanie Proxi

Niepoprawne wykonanie procedury osiowania Proxi może wpłynąć na wadliwe działanie pojazdu. Konsekwencje mogą być różne, od drobnych problemów z działaniem poszczególnych systemów (np. nie działające światła, czujniki, asystenci kierowcy) po poważniejsze problemy z bezpieczeństwem jazdy. W skrajnych przypadkach, nieprawidłowa konfiguracja może nawet uniemożliwić uruchomienie pojazdu.

Dlatego tak ważne jest, aby dokładnie przestrzegać instrukcji i kroków procedury osiowania Proxi, korzystać z kompatybilnego sprzętu i oprogramowania, oraz upewnić się, że konfiguracja jest poprawna i spójna dla danego modelu pojazdu. W razie wątpliwości, zawsze warto skonsultować się z doświadczonym mechanikiem lub specjalistą od diagnostyki samochodowej.

Podsumowanie

Osiowanie Proxi jest kluczową procedurą w nowoczesnej diagnostyce samochodowej, niezbędną po zmianach konfiguracji pojazdu lub wymianie modułów. Zapewnia spójność i harmonię pracy wszystkich systemów elektronicznych w samochodzie, eliminując potencjalne problemy związane z niezgodnością konfiguracji. Pamiętaj, aby zawsze korzystać z odpowiednich narzędzi i oprogramowania, dokładnie przestrzegać instrukcji i, w razie potrzeby, szukać pomocy specjalistów. Dzięki temu, będziesz mógł cieszyć się sprawnym i bezpiecznym samochodem.
