Woltomierz: Budowa, Działanie i Zastosowanie

Woltomierz jest niezbędnym narzędziem w dziedzinie elektryki i elektroniki. Służy do pomiaru napięcia elektrycznego, czyli różnicy potencjałów między dwoma punktami w obwodzie. Napięcie elektryczne jest podstawowym parametrem charakteryzującym obwody elektryczne, a jego pomiar jest kluczowy w diagnostyce, projektowaniu i naprawie urządzeń elektronicznych.

Budowa i zasada działania woltomierza

Woltomierz, aby prawidłowo mierzyć napięcie, musi być podłączony równolegle do elementu obwodu, na którym chcemy zmierzyć spadek napięcia. Kluczowym aspektem konstrukcji woltomierza jest minimalizacja wpływu na mierzony obwód. Idealny woltomierz powinien mieć nieskończenie dużą rezystancję wewnętrzną, aby pobierać jak najmniejszy prąd z obwodu. W praktyce, wysoka rezystancja wewnętrzna jest osiągana poprzez szeregowe połączenie galwanometru z dużym opornikiem.

Galwanometr, będący sercem analogowego woltomierza, reaguje na przepływ prądu elektrycznego, powodując wychylenie wskazówki. Im większy prąd przepływa przez galwanometr, tym większe jest wychylenie wskazówki na skali, która jest wyskalowana w jednostkach napięcia - woltach (V).

Jakie napięcie wskazuje woltomierz?

Woltomierz zawsze wskazuje napięcie, nawet jeśli obwód jest otwarty. W przypadku otwartego obwodu, woltomierz wskaże 0V, ponieważ nie ma przepływu prądu i spadku napięcia na elementach obwodu. Jeśli jednak występuje przerwa w obwodzie, ale woltomierz jest podłączony do źródła napięcia (np. baterii), wskaże napięcie źródła. Dzieje się tak, ponieważ, mimo przerwy w głównej pętli obwodu, woltomierz nadal jest podłączony do punktów o różnym potencjale.

Typy woltomierzy: Analogowe i Cyfrowe

Woltomierze możemy podzielić na dwie główne kategorie: analogowe i cyfrowe. Oba typy służą do pomiaru napięcia, ale różnią się budową, zasadą działania i właściwościami.

Woltomierze Analogowe

Woltomierze analogowe, starsze i prostsze w budowie, wykorzystują mechanizm elektromagnetyczny do wskazywania wartości napięcia. Składają się z:

• Galwanometru: Cewka umieszczona w polu magnetycznym magnesu stałego. Przepływ prądu przez cewkę powoduje jej obrót.
• Wskazówki: Przymocowana do cewki, porusza się po skali.
• Skali: Wyskalowana w jednostkach napięcia, umożliwia odczyt wartości.
• Opornika szeregowego: Ogranicza prąd przepływający przez galwanometr i zwiększa zakres pomiarowy.

Zalety woltomierzy analogowych:

• Prosta budowa.
• Niska cena.
• Dobrze nadają się do obserwacji zmian napięcia w czasie (np. w układach oscylacyjnych).

Wady woltomierzy analogowych:

• Mniejsza dokładność odczytu (błąd paralaksy, trudność w dokładnym odczytaniu wartości z skali).
• Mniejsza rozdzielczość.
• Wymagają poziomego ustawienia do prawidłowego działania.
• Mogą pobierać więcej prądu z obwodu niż woltomierze cyfrowe.

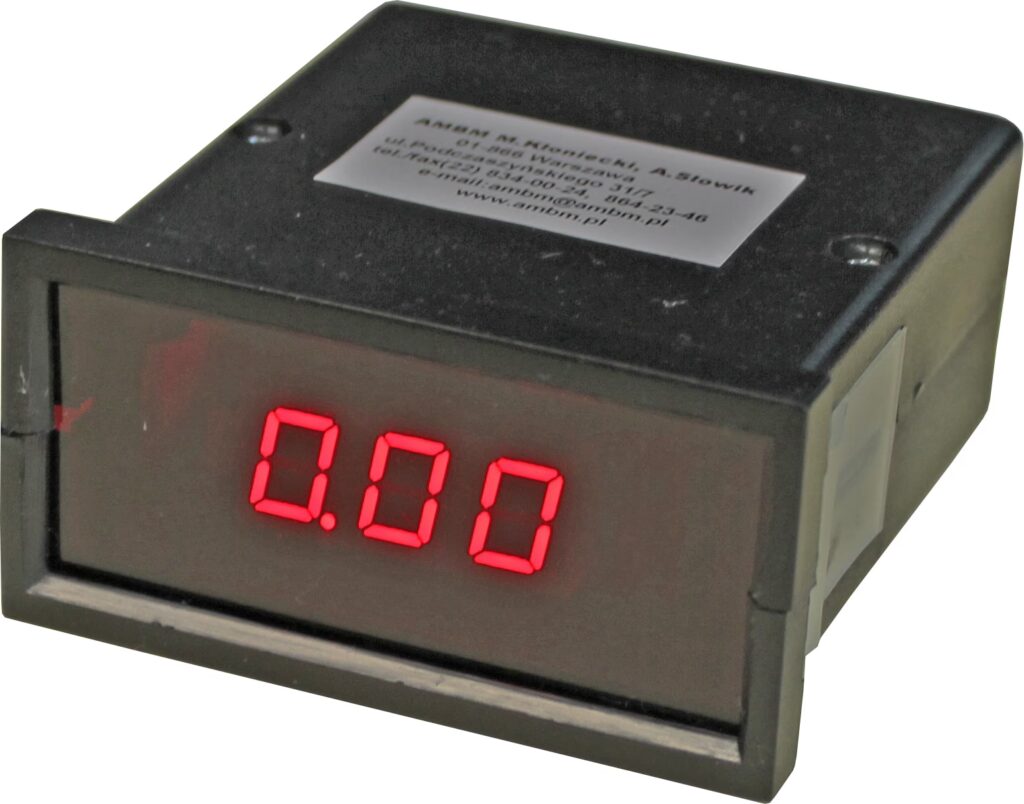

Woltomierze Cyfrowe

Woltomierze cyfrowe są nowocześniejsze i bardziej precyzyjne. Wykorzystują przetwornik analogowo-cyfrowy (ADC) do konwersji mierzonego napięcia na postać cyfrową, która jest następnie wyświetlana na ekranie.

Budowa woltomierza cyfrowego:

• Przetwornik Analogowo-Cyfrowy (ADC): Konwertuje napięcie analogowe na sygnał cyfrowy.
• Mikrokontroler: Przetwarza dane cyfrowe z ADC i steruje wyświetlaczem.
• Wyświetlacz: Wyświetla wartość napięcia cyfrowo (najczęściej LED lub LCD).
• Układy zasilania i pomocnicze.

Zalety woltomierzy cyfrowych:

• Wysoka dokładność pomiaru.
• Wysoka rozdzielczość (dokładniejszy odczyt).
• Łatwość odczytu (wartość wyświetlana cyfrowo).
• Nie wymagają specjalnego ustawienia.
• Zwykle posiadają dodatkowe funkcje, np. automatyczną zmianę zakresu, pomiar wartości minimalnej/maksymalnej, alarmy.

Wady woltomierzy cyfrowych:

• Zazwyczaj wyższa cena niż woltomierzy analogowych.
• Mogą być mniej czytelne w silnym oświetleniu słonecznym (w zależności od typu wyświetlacza).

Jak podłączyć i używać woltomierza cyfrowego (na przykładzie modułu 0-100V)

Wiele dostępnych na rynku woltomierzy cyfrowych występuje w postaci modułów, które można łatwo zintegrować z różnymi projektami. Przykładem jest moduł woltomierza cyfrowego 0-100V DC z sygnalizacją alarmem. Przyjrzyjmy się jego podłączeniu i funkcjonalności.

Specyfikacja techniczna modułu woltomierza 0-100V:

Opis wyprowadzeń modułu:

• GND: Masa (ujemny biegun zasilania i obwodu).
• +4-30V: Wejście zasilania modułu (4V do 30V DC).
• IN+: Wejście pomiarowe napięcia dodatniego.
• OUT: Wyjście (funkcja niejasno opisana w dostarczonym tekście, może być wyjściem ogólnego przeznaczenia lub nieużywane).
• HV: Wyjście alarmu górnej wartości napięcia. Stan wysoki, gdy napięcie przekroczy ustawioną granicę HV.
• LV: Wyjście alarmu dolnej wartości napięcia. Stan wysoki, gdy napięcie spadnie poniżej ustawionej granicy LV.
• S2: Przycisk S2 (do konfiguracji).
• S1: Przycisk S1 (do konfiguracji).

Podłączenie modułu woltomierza:

1. Zasilanie: Podłącz zasilanie 4V-30V DC do pinów GND (-) i +4-30V (+). Pamiętaj o polaryzacji! W przypadku pomiaru napięć do 30V, moduł może być zasilany z mierzonego napięcia (zworka R1).
2. Pomiar napięcia: Podłącz punkt obwodu, którego napięcie chcesz zmierzyć, do pinów GND (-) i IN+ (+). Ponownie, zwróć uwagę na polaryzację.
3. Wyjścia alarmowe (HV/LV): Jeśli chcesz wykorzystać funkcję alarmu, podłącz wyjścia HV i LV do odpowiednich układów sterujących (np. przekaźników, mikrokontrolerów).

Konfiguracja alarmów (HV/LV) i innych ustawień:

Moduł posiada przyciski S1 i S2 oraz punkty lutownicze dla zewnętrznej klawiatury (S1, S2) do konfiguracji. Instrukcja obsługi wspomina o kilku trybach konfiguracyjnych (P1-P7), do których dostęp uzyskuje się poprzez naciśnięcie i przytrzymanie przycisków. Szczegółowe informacje na temat konfiguracji alarmów, napięcia zrównoważenia, trybu alarmu i korekcji napięcia znajdują się w instrukcji obsługi modułu.

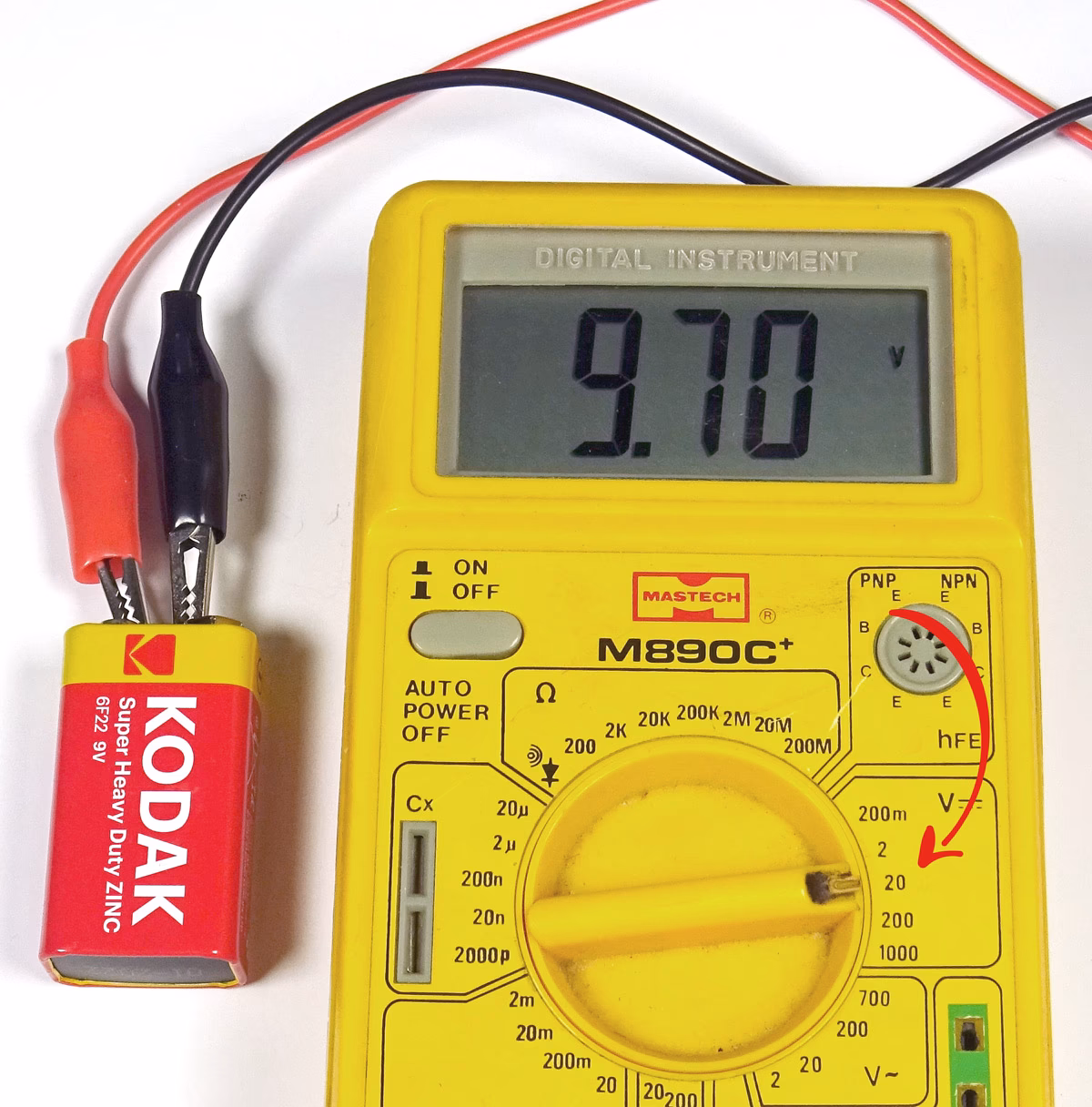

Jak zmierzyć napięcie woltomierzem – praktyczny przewodnik

Pomiar napięcia woltomierzem, niezależnie od typu (analogowy czy cyfrowy), opiera się na kilku podstawowych zasadach:

1. Podłączenie równoległe: Zawsze podłączaj woltomierz równolegle do elementu, na którym chcesz zmierzyć napięcie. Nie przerywaj obwodu.
2. Wybór zakresu pomiarowego: W przypadku woltomierzy z zakresem pomiarowym, wybierz zakres nieco wyższy od spodziewanego napięcia. Jeśli nie jesteś pewien, zacznij od najwyższego zakresu i stopniowo go zmniejszaj, aby uzyskać dokładniejszy odczyt. W woltomierzach automatycznych zakres jest dobierany automatycznie.
3. Polaryzacja (dla napięcia stałego DC): Podłącz czerwoną sondę woltomierza do punktu o wyższym potencjale (plus), a czarną sondę do punktu o niższym potencjale (minus). Pomyłka polaryzacji w woltomierzach cyfrowych zazwyczaj skutkuje wyświetleniem wartości ujemnej.
4. Bezpieczeństwo: Unikaj dotykania metalowych części sond pomiarowych podczas pomiaru, szczególnie wyższych napięć. Trzymaj sondy za izolowane części.
5. Pomiar napięcia przemiennego (AC): Ustaw woltomierz na tryb pomiaru napięcia przemiennego (VAC lub V~). Polaryzacja nie ma znaczenia. Wynik będzie wartością skuteczną napięcia (dla woltomierzy TrueRMS – prawdziwą wartością skuteczną).

FAQ – Najczęściej zadawane pytania o woltomierze

Jak podłączyć woltomierz 12V?

Woltomierz 12V podłącza się równolegle do obwodu, w którym chcesz zmierzyć napięcie. Zazwyczaj woltomierz 12V to woltomierz cyfrowy. Zasilanie woltomierza (jeśli wymaga oddzielnego zasilania) należy podłączyć zgodnie z instrukcją, a wejście pomiarowe do punktów, między którymi chcesz zmierzyć napięcie.

Jakie napięcie mierzy woltomierz?

Woltomierz mierzy napięcie elektryczne, czyli różnicę potencjałów elektrycznych między dwoma punktami w obwodzie. Jednostką napięcia jest wolt (V).

Co pokazuje woltomierz, gdy nie jest podłączony do obwodu?

Woltomierz, który nie jest podłączony do obwodu, teoretycznie powinien wskazywać 0V. W praktyce, ze względu na szumy i niedoskonałości układów, może wskazywać bardzo małą, bliską zeru wartość.

Czy mogę mierzyć napięcie AC i DC tym samym woltomierzem?

Tak, większość nowoczesnych multimetrów (wielofunkcyjnych przyrządów pomiarowych, które zawierają woltomierz) umożliwia pomiar zarówno napięcia stałego (DC), jak i przemiennego (AC). Należy jedynie wybrać odpowiedni tryb pomiaru na woltomierzu.

Podsumowanie

Woltomierz jest kluczowym narzędziem dla każdego, kto pracuje z elektryką i elektroniką. Zrozumienie jego budowy, działania i prawidłowego sposobu użycia jest niezbędne do wykonywania precyzyjnych pomiarów napięcia i diagnozowania problemów w obwodach elektrycznych. Wybór odpowiedniego typu woltomierza (analogowego czy cyfrowego) zależy od konkretnych potrzeb i wymagań pomiarowych.
