Aparatura Kontrolno-Pomiarowa w HVAC: Kompletny Przewodnik

W dzisiejszym świecie, gdzie technologia odgrywa kluczową rolę w każdym aspekcie naszego życia, aparatura kontrolno-pomiarowa stała się nieodzownym elementem nowoczesnych systemów HVAC (ogrzewania, wentylacji i klimatyzacji). Zapewnienie komfortu termicznego, efektywności energetycznej i bezpieczeństwa w budynkach jest niemożliwe bez precyzyjnego monitorowania i sterowania parametrami środowiskowymi. Ale czym dokładnie jest aparatura kontrolno-pomiarowa i dlaczego jest tak ważna w kontekście HVAC?

Czym Jest Aparatura Kontrolno-Pomiarowa?

Aparatura kontrolno-pomiarowa (AKPiA) to szeroki zbiór urządzeń i systemów, które służą do monitorowania, regulacji i sterowania różnorodnymi parametrami procesów technologicznych. W kontekście HVAC, AKPiA obejmuje urządzenia mierzące i kontrolujące temperaturę, wilgotność, ciśnienie, przepływ powietrza, jakość powietrza i wiele innych czynników, które wpływają na działanie systemów grzewczych, wentylacyjnych i klimatyzacyjnych.

Mówiąc prościej, aparatura kontrolno-pomiarowa to „oczy i uszy” systemu HVAC, a często także „ręce”, które reagują na zmiany i utrzymują system w optymalnym stanie. Dzięki AKPiA, systemy HVAC mogą pracować efektywnie, bezpiecznie i komfortowo dla użytkowników budynku.

Rodzaje Aparatury Kontrolno-Pomiarowej w HVAC

Aparatura kontrolno-pomiarowa w HVAC jest niezwykle różnorodna, a wybór konkretnych urządzeń zależy od specyfiki systemu i wymagań budynku. Możemy wyróżnić kilka podstawowych kategorii urządzeń:

• Czujniki i Przetworniki: To podstawowe elementy AKPiA, które mierzą parametry fizyczne, takie jak temperatura, wilgotność, ciśnienie, przepływ powietrza, stężenie CO2, poziom oświetlenia itp. Czujniki przekształcają mierzoną wartość na sygnał elektryczny, który jest dalej przetwarzany. Przykłady to czujniki temperatury (termopary, termistory, RTD), czujniki wilgotności (higrometry), czujniki ciśnienia (manometry), przepływomierze powietrza, czujniki jakości powietrza i wiele innych.

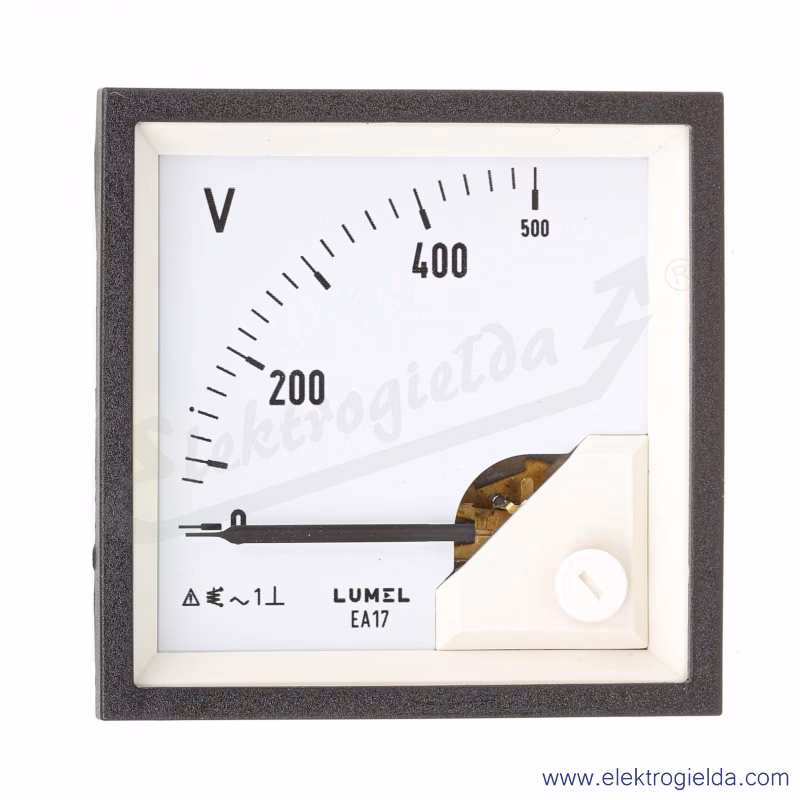

• Mierniki i Wskaźniki: Urządzenia te wyświetlają zmierzone wartości parametrów w sposób czytelny dla operatora. Mogą to być proste wskaźniki analogowe lub zaawansowane wyświetlacze cyfrowe z funkcjami rejestracji danych. Przykłady to termometry, manometry, higrometry, anemometry, mierniki poziomu CO2.
• Regulatory i Sterowniki: To „mózg” systemu AKPiA. Regulatory porównują zmierzoną wartość parametru z wartością zadaną (oczekiwaną) i na podstawie różnicy generują sygnał sterujący, który wpływa na elementy wykonawcze systemu HVAC. Sterowniki mogą być proste (np. termostaty) lub zaawansowane (sterowniki PLC, systemy BMS).
• Elementy Wykonawcze: Urządzenia te bezpośrednio wpływają na działanie systemu HVAC na podstawie sygnałów sterujących z regulatorów. Przykłady to zawory regulacyjne, siłowniki zaworów, przepustnice powietrza, wentylatory o zmiennej prędkości obrotowej, nagrzewnice i chłodnice.
• Systemy Monitoringu i Wizualizacji: Zaawansowane systemy, które zbierają dane z różnych punktów systemu HVAC, archiwizują je, wizualizują w postaci graficznej (wykresy, schematy) i umożliwiają zdalny monitoring i sterowanie. Często są to systemy BMS (Building Management System).

Przykładowe Urządzenia Kontrolno-Pomiarowe w HVAC

Aby lepiej zrozumieć różnorodność aparatury kontrolno-pomiarowej, warto przyjrzeć się konkretnym przykładom urządzeń stosowanych w systemach HVAC:

• Termostaty pokojowe: Proste regulatory temperatury, które utrzymują zadaną temperaturę w pomieszczeniu poprzez sterowanie zaworami grzejnikowymi lub klimakonwektorami.
• Czujniki temperatury i wilgotności kanałowe: Montowane w kanałach wentylacyjnych, monitorują parametry powietrza nawiewanego i wywiewanego.
• Presostaty: Czujniki ciśnienia, które monitorują ciśnienie w instalacjach chłodniczych lub wentylacyjnych, chroniąc system przed uszkodzeniem.
• Przepływomierze powietrza: Mierzą przepływ powietrza w kanałach wentylacyjnych, umożliwiając regulację i bilansowanie systemu.
• Analizatory jakości powietrza: Mierzą stężenie zanieczyszczeń w powietrzu, takich jak CO2, VOC, pyły zawieszone, informując o jakości powietrza w pomieszczeniach.
• Sterowniki PLC (Programmable Logic Controller): Zaawansowane sterowniki, które programuje się do kompleksowego sterowania systemami HVAC, uwzględniając różne algorytmy i strategie regulacji.
• Systemy BMS (Building Management System): Kompleksowe systemy zarządzania budynkiem, integrujące systemy HVAC, oświetlenie, bezpieczeństwo i inne instalacje, umożliwiając centralne monitorowanie i sterowanie.

Zastosowanie Aparatury Kontrolno-Pomiarowej w Systemach HVAC

Aparatura kontrolno-pomiarowa odgrywa kluczową rolę w prawidłowym funkcjonowaniu systemów HVAC. Jej zastosowanie przynosi szereg korzyści:

• Komfort Termiczny: Precyzyjna regulacja temperatury i wilgotności zapewnia optymalne warunki środowiskowe dla użytkowników budynku, wpływając na ich samopoczucie i produktywność.
• Efektywność Energetyczna: AKPiA umożliwia optymalizację pracy systemów HVAC, minimalizując zużycie energii. Dzięki monitorowaniu i regulacji parametrów, systemy pracują tylko wtedy, gdy jest to konieczne i z odpowiednią intensywnością. Przykładowo, systemy automatyki mogą dostosowywać pracę wentylacji do aktualnego obciążenia pomieszczeń, zmniejszając zużycie energii wentylatorów.
• Bezpieczeństwo: Aparatura kontrolno-pomiarowa monitoruje parametry pracy urządzeń HVAC, wykrywając nieprawidłowości i potencjalne awarie. Systemy zabezpieczeń, takie jak presostaty czy czujniki przegrzania, chronią urządzenia przed uszkodzeniem i zapobiegają niebezpiecznym sytuacjom.
• Utrzymanie Jakości Powietrza: Czujniki jakości powietrza monitorują poziom zanieczyszczeń, umożliwiając sterowanie wentylacją w sposób zapewniający odpowiednią wymianę powietrza i utrzymanie wysokiej jakości powietrza w pomieszczeniach.
• Optymalizacja Kosztów Eksploatacji: Dzięki efektywności energetycznej, minimalizacji awarii i dłuższemu żywotności urządzeń, AKPiA przyczynia się do obniżenia kosztów eksploatacji systemów HVAC.
• Zdalny Monitoring i Zarządzanie: Zaawansowane systemy BMS umożliwiają zdalny monitoring i sterowanie systemami HVAC, co ułatwia zarządzanie budynkiem i szybką reakcję na ewentualne problemy.

Uprawnienia SEP, SMEP w Kontekście Aparatury Kontrolno-Pomiarowej i Automatyki

W Polsce, obsługa i konserwacja aparatury kontrolno-pomiarowej oraz instalacji automatycznej regulacji, sterowania i zabezpieczeń wymagają specjalistycznych uprawnień SEP (Stowarzyszenia Elektryków Polskich) lub SMEP (Stowarzyszenia Inżynierów i Mechaników Polskich). Uprawnienia te potwierdzają kwalifikacje i umiejętności niezbędne do bezpiecznej i prawidłowej pracy z tymi urządzeniami.

Zgodnie z informacjami zawartymi w dostarczonych materiałach, uprawnienia SEP, SMEP są kluczowe dla osób przygotowujących się do egzaminów w grupach G1, G2 i G3. Punkt 13 w tych uprawnieniach bezpośrednio dotyczy „aparatury kontrolno-pomiarowej oraz urządzeń i instalacji automatycznej regulacji, sterowania i zabezpieczeń urządzeń i instalacji wymienionych w pkt 1–12”. Punkty 1-12 obejmują różnorodne urządzenia i instalacje elektryczne, w tym:

• Urządzenia prądotwórcze
• Urządzenia elektrotermiczne
• Sieci elektrycznego oświetlenia ulicznego
• Elektryczne sieci trakcyjne
• Elektryczne urządzenia w wykonaniu przeciwwybuchowym
• Zespoły prądotwórcze o mocy wyższej niż 50 kW

Posiadanie odpowiednich świadectw kwalifikacyjnych SEP/SMEP jest niezbędne dla osób zajmujących się eksploatacją (oznaczenie „E”) oraz dozorem (oznaczenie „D”) aparatury kontrolno-pomiarowej i automatyki. Uprawnienia eksploatacyjne są wymagane dla osób wykonujących prace związane z obsługą, konserwacją, remontem, montażem i pracami kontrolno-pomiarowymi. Uprawnienia dozorowe są wymagane dla osób nadzorujących te prace oraz wykonujących oględziny urządzeń, instalacji i sieci elektroenergetycznych.

FAQ – Najczęściej Zadawane Pytania

1. Co obejmuje aparatura kontrolno-pomiarowa w HVAC?
   Aparatura kontrolno-pomiarowa w HVAC obejmuje urządzenia do monitorowania i regulacji parametrów takich jak temperatura, wilgotność, ciśnienie, przepływ powietrza, jakość powietrza i inne, w systemach ogrzewania, wentylacji i klimatyzacji.
2. Jakie uprawnienia są potrzebne do obsługi automatyki regulacyjnej i aparatury kontrolno-pomiarowej w Polsce?
   W Polsce wymagane są świadectwa kwalifikacyjne SEP lub SMEP w zakresie eksploatacji („E”) i/lub dozoru („D”) urządzeń i instalacji elektrycznych, w tym aparatury kontrolno-pomiarowej i automatyki.
3. Dlaczego aparatura kontrolno-pomiarowa jest ważna w systemach HVAC?
   AKPiA jest kluczowa dla zapewnienia komfortu termicznego, efektywności energetycznej, bezpieczeństwa, utrzymania jakości powietrza oraz optymalizacji kosztów eksploatacji systemów HVAC.
4. Jakie są główne rodzaje urządzeń kontrolno-pomiarowych w HVAC?
   Główne rodzaje to czujniki i przetworniki, mierniki i wskaźniki, regulatory i sterowniki, elementy wykonawcze oraz systemy monitoringu i wizualizacji.
5. Czy egzamin na uprawnienia SEP/SMEP dotyczący aparatury kontrolno-pomiarowej jest trudny?
   Egzamin skupia się na wiedzy teoretycznej i praktycznej z zakresu bezpiecznej obsługi i konserwacji urządzeń. Dla osób z doświadczeniem w branży elektrycznej i HVAC, odpowiednie przygotowanie, w tym powtórzenie wiedzy ze szkolenia i zapoznanie się z przykładowymi pytaniami, powinno ułatwić zdanie egzaminu.

Podsumowanie

Aparatura kontrolno-pomiarowa jest fundamentem nowoczesnych i efektywnych systemów HVAC. Zapewnia nie tylko komfortowe warunki środowiskowe, ale także bezpieczeństwo i optymalizację zużycia energii. Rozwój technologii AKPiA stale postępuje, oferując coraz bardziej zaawansowane i inteligentne rozwiązania, które wspierają zrównoważony rozwój i komfort życia w budynkach. Pamiętajmy, że kluczowe jest także posiadanie odpowiednich uprawnień i kwalifikacji do obsługi tych zaawansowanych systemów, aby zapewnić ich bezpieczną i efektywną pracę.
