Czujnik Temperatury Klimatyzacji: Klucz do Komfortu

W dzisiejszych czasach klimatyzacja stała się nieodłącznym elementem komfortu, zarówno w naszych domach, jak i pojazdach. Aby system klimatyzacji działał sprawnie i efektywnie, niezbędnych jest wiele komponentów, a jednym z kluczowych jest czujnik temperatury. Ten mały, ale niezwykle istotny element, monitoruje temperaturę powietrza i płynu chłodzącego, umożliwiając precyzyjne sterowanie pracą całego układu. W tym artykule przyjrzymy się bliżej roli czujnika temperatury w klimatyzacji, objawom jego awarii oraz sposobom diagnozowania i rozwiązywania problemów.

Rola Czujnika Temperatury w Klimatyzacji

Czujnik temperatury, jak sama nazwa wskazuje, jest urządzeniem odpowiedzialnym za pomiar temperatury. W systemach klimatyzacji, zarówno samochodowych, jak i domowych (często nazywanych systemami HVAC - ogrzewanie, wentylacja i klimatyzacja), czujnik temperatury pełni kluczową rolę w regulacji i utrzymaniu zadanej temperatury. Jego odczyty są niezbędne dla sterownika systemu, który na ich podstawie podejmuje decyzje o włączeniu, wyłączeniu lub dostosowaniu pracy poszczególnych komponentów, takich jak sprężarka, wentylatory czy zawory.

W klimatyzacji samochodowej, czujnik temperatury płynu chłodzącego silnika (często oznaczany jako B24, jak w przykładzie Opla Astra G) monitoruje temperaturę silnika. Informacje te są przekazywane do komputera pokładowego (ECU), który na ich podstawie steruje różnymi funkcjami, w tym pracą klimatyzacji. Jeśli czujnik wykryje nieprawidłowości, na przykład przegrzewanie silnika, ECU może wyłączyć sprężarkę klimatyzacji, aby odciążyć silnik i zapobiec dalszym uszkodzeniom.

W klimatyzacji domowej, czujnik temperatury zazwyczaj znajduje się w termostacie, blisko parownika. Mierzy on temperaturę powietrza przepływającego przez parownik. Jego zadaniem jest określenie, czy temperatura w pomieszczeniu osiągnęła poziom ustawiony na termostacie. Jeśli powietrze jest cieplejsze niż zadana temperatura, czujnik uruchamia sprężarkę, co powoduje rozpoczęcie procesu chłodzenia. Gdy temperatura osiągnie pożądany poziom, czujnik wyłącza sprężarkę, a klimatyzacja przestaje chłodzić.

Objawy Awarii Czujnika Temperatury Klimatyzacji Samochodowej

Uszkodzony czujnik temperatury klimatyzacji samochodowej może powodować szereg problemów, wpływających na komfort jazdy i potencjalnie na stan techniczny pojazdu. Do najczęstszych objawów należą:

• Ciągła praca wentylatora chłodnicy: Wentylator chłodnicy uruchamia się natychmiast po włączeniu zapłonu, nawet gdy silnik jest zimny. Może to być łatwo zauważalne, a czasami towarzyszy temu świecąca się kontrolka "Check engine".
• Świecąca się kontrolka "Check engine": Awaria czujnika temperatury może spowodować wyświetlenie się kontrolki "Check engine" na desce rozdzielczej. Diagnostyka komputerowa może wskazać kody błędów, takie jak P0115, P0116, P0117, P0118, P0119, związane z czujnikiem temperatury.
• Wyłączenie systemu EGR: Komputer pokładowy (ECU) może wyłączyć zawór recyrkulacji spalin (EGR) w reakcji na nieprawidłowe odczyty z czujnika temperatury.
• Wyłączenie sprężarki klimatyzacji: ECU może przełączyć sprężarkę klimatyzacji w tryb "OFF", co oznacza brak chłodzenia w kabinie.
• Zapala się kontrolka alarmowa temperatury płynu chłodzącego: W skrajnych przypadkach, awaria czujnika może spowodować wyświetlenie się kontrolki ostrzegającej o przegrzewaniu silnika, nawet jeśli temperatura silnika jest w normie.

Objawy Awarii Czujnika Temperatury Klimatyzacji Domowej

W przypadku domowej klimatyzacji, awaria czujnika temperatury również może objawiać się w różny sposób. Najczęstsze symptomy to:

• Klimatyzacja nie wyłącza się: System klimatyzacji pracuje nieprzerwanie, nawet gdy temperatura w pomieszczeniu jest znacznie niższa od zadanej na termostacie. Powoduje to nadmierne wychłodzenie pomieszczeń i zwiększone zużycie energii.
• Niewłaściwe działanie termostatu: Termostat może działać nieprawidłowo, włączając i wyłączając klimatyzację w sposób chaotyczny, zanim pomieszczenie osiągnie zadaną temperaturę. Może to skutkować wahaniami temperatury i brakiem komfortu.
• Niewystarczające chłodzenie: Pomimo ustawienia niskiej temperatury na termostacie, klimatyzacja nie chłodzi pomieszczeń wystarczająco efektywnie. Może to być spowodowane błędnymi odczytami czujnika, który nie aktywuje sprężarki w odpowiednim momencie.
• Nieprawidłowe cykle pracy: Klimatyzacja włącza się i wyłącza zbyt często (tzw. cykliczna praca), co może być spowodowane nieprawidłowym odczytem temperatury przez czujnik. Takie działanie obciąża system i może skrócić jego żywotność.

Diagnostyka Czujnika Temperatury Klimatyzacji Samochodowej

W przypadku podejrzenia awarii czujnika temperatury klimatyzacji samochodowej, można przeprowadzić wstępną diagnostykę, korzystając z multimetru. Poniżej przedstawiamy kroki diagnostyczne na przykładzie samochodu Opel Astra G 1.7DTi, bazując na informacjach dostarczonych przez NRF:

1. Przygotowanie: Upewnij się, że akumulator jest sprawny i ewentualnie podłącz urządzenie do ładowania, aby zapewnić stabilne napięcie.

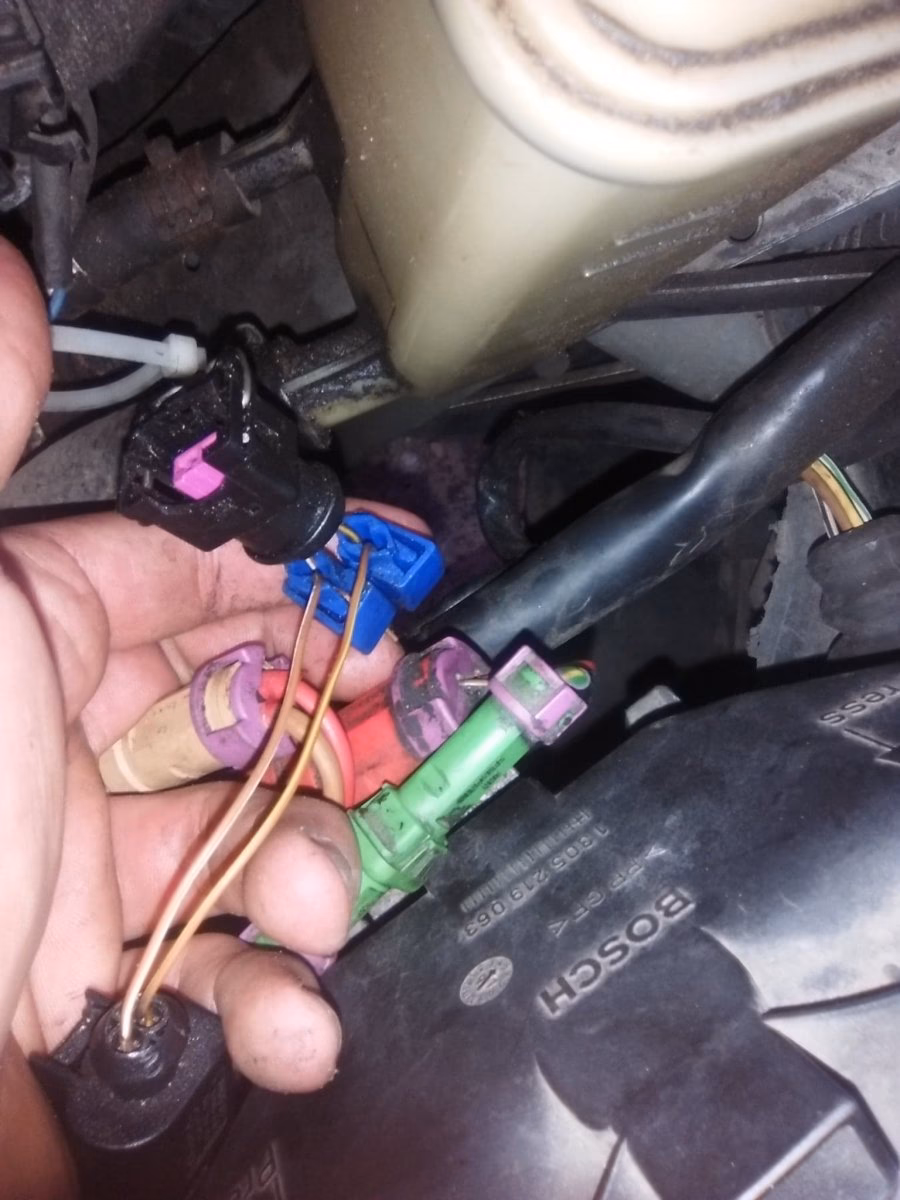

2. Dostęp do czujnika: Zlokalizuj czujnik temperatury płynu chłodzącego (B24) i odłącz od niego wtyczkę.
3. Pomiar napięcia zasilania: Włącz zapłon (nie uruchamiaj silnika). Za pomocą multimetru, zmierz napięcie między pinami A i B we wtyczce czujnika. Powinno wynosić około 5V. Użyj dedykowanych igieł pomiarowych, aby uniknąć uszkodzenia pinów wtyczki.
4. Sprawdzenie czujnika: Jeśli napięcie 5V jest obecne, problem może leżeć w samym czujniku lub w braku kontaktu na pinach czujnika lub wtyczki. Oczyść piny i spróbuj ponownie podłączyć wtyczkę. Jeśli problem nadal występuje, wymień czujnik B24.
5. Brak napięcia zasilania: Jeśli napięcie 5V nie występuje we wtyczce, należy ustalić, czy problemem jest brak napięcia, czy masy.
6. Sprawdzenie zasilania (punkt B): Zmierz napięcie między punktem B (przewód niebieski) we wtyczce czujnika a masą pojazdu. Miernik powinien wskazać około 5V przy włączonym zapłonie. Jeśli napięcie nie występuje, sprawdź ciągłość przewodu zasilającego między pinem 42 wtyczki B komputera silnika (ECU) a pinem B wtyczki czujnika. W tym celu odłącz wtyczkę B od komputera silnika (przy wyłączonym zapłonie). Zlokalizuj pin 42 na wtyczce B komputera (komputer silnika znajduje się zazwyczaj nad deklem zaworów z tyłu silnika). Sprawdź ciągłość przewodu multimetrem. W przypadku braku ciągłości, zlokalizuj uszkodzenie i napraw wiązkę przewodów.
7. Sprawdzenie masy (punkt A): Zmierz przejście między punktem A (przewód czerwono-biały) we wtyczce czujnika a masą pojazdu (przy wyłączonym zapłonie). Miernik powinien wskazać przejście (zwarcie). Jeśli brak przejścia, sprawdź ciągłość przewodu czerwono-białego między pinem 45 wtyczki B komputera a pinem A wtyczki czujnika, analogicznie jak w punkcie 6.

W opisanym przypadku diagnostycznym, problemem okazało się mechaniczne uszkodzenie wiązki przewodów silnika. Po naprawie wiązki, dokonano ponownych pomiarów, podłączono wtyczki, skasowano pamięć błędów sterownika silnika i sprawdzono poprawne działanie obwodu pomiarowego czujnika temperatury.

Diagnostyka Czujnika Temperatury Klimatyzacji Domowej i Możliwe Rozwiązania

Diagnostyka czujnika temperatury w klimatyzacji domowej jest zazwyczaj prostsza, choć może wymagać ostrożności. W pierwszej kolejności należy:

1. Wyłączyć klimatyzację: Ustaw termostat w pozycji "OFF" lub wyłącz zasilanie klimatyzacji na panelu elektrycznym.
2. Sprawdzić termostat: Otwórz obudowę termostatu i sprawdź, czy nie ma w nim nagromadzonego kurzu lub brudu, który mógłby zakłócać działanie czujnika. Delikatnie oczyść wnętrze termostatu. Upewnij się również, że przewody są prawidłowo podłączone i nie są luźne.
3. Sprawdzenie położenia czujnika: Zlokalizuj czujnik temperatury (zazwyczaj cienki przewód) w pobliżu parownika. Upewnij się, że nie jest wygięty, odsunięty od parownika lub dotyka cewek parownika. Jeśli jest przesunięty, delikatnie przywróć go do prawidłowej pozycji.

Jeśli powyższe kroki nie rozwiążą problemu, możliwe, że czujnik jest uszkodzony i wymaga wymiany. W przypadku awarii termostatu, rozważ jego wymianę, szczególnie jeśli jest to starszy model. W przypadku bardziej skomplikowanych problemów, zawsze warto skonsultować się z wykwalifikowanym technikiem HVAC.

Inne Problemy z Klimatyzacją, na które Warto Zwrócić Uwagę

Oprócz problemów z czujnikiem temperatury, system klimatyzacji może doświadczać innych awarii. Wczesne rozpoznanie tych problemów może zapobiec poważniejszym uszkodzeniom i kosztownym naprawom. Do najczęstszych problemów należą:

• Wycieki czynnika chłodniczego: Wyciek czynnika chłodniczego może prowadzić do nierównomiernego chłodzenia, spadku wydajności i wzrostu zużycia energii. Może również spowodować zamarzanie parownika i uszkodzenie sprężarki. Objawami wycieku mogą być słaby lub ciepły nawiew powietrza z wentylacji oraz syczące dźwięki z jednostki wewnętrznej.
• Awaria sterowania elektrycznego: Częste włączanie i wyłączanie klimatyzacji spowodowane problemami z czujnikiem lub termostatem może obciążać połączenia elektryczne między wentylatorem skraplacza, sprężarką i wentylatorem nawiewu. Należy regularnie sprawdzać te połączenia.
• Nietypowe dźwięki: Klimatyzacja może wydawać różne dźwięki, które wskazują na konkretne problemy. Syczenie może oznaczać wyciek czynnika chłodniczego. Klikanie przy włączaniu i wyłączaniu może wskazywać na problem z przekaźnikiem. Grzechotanie lub stukanie sugeruje problem z wentylatorem lub silnikiem. Brzęczenie może wskazywać na problem z komponentami elektrycznymi. W przypadku wystąpienia nietypowych dźwięków, skontaktuj się z technikiem.

Podsumowanie

Czujnik temperatury jest kluczowym elementem systemu klimatyzacji, odpowiedzialnym za komfort termiczny w naszych domach i pojazdach. Zrozumienie jego roli, objawów awarii i podstawowych metod diagnostyki pozwala na szybkie reagowanie i utrzymanie sprawności systemu HVAC. Regularne przeglądy i konserwacja klimatyzacji, w tym kontrola czujnika temperatury, są kluczowe dla zapewnienia długotrwałej, efektywnej i bezawaryjnej pracy systemu. Pamiętaj, że w przypadku poważniejszych problemów, zawsze warto skorzystać z pomocy specjalistów, aby uniknąć dalszych uszkodzeń i zapewnić bezpieczeństwo i komfort użytkowania klimatyzacji.

Często Zadawane Pytania (FAQ)

Co się stanie, jeśli czujnik temperatury klimatyzacji ulegnie awarii?

Awaria czujnika temperatury może prowadzić do różnych problemów, takich jak nieprawidłowe działanie klimatyzacji (ciągła praca lub chaotyczne włączanie/wyłączanie), brak chłodzenia, zwiększone zużycie energii, a w przypadku samochodów, potencjalnie do problemów z silnikiem.

Czy mogę samodzielnie wymienić czujnik temperatury klimatyzacji?

Wymiana czujnika temperatury w klimatyzacji samochodowej może być możliwa dla osób z doświadczeniem w mechanice samochodowej. W przypadku klimatyzacji domowej, zaleca się skorzystanie z pomocy technika HVAC, szczególnie jeśli problem dotyczy termostatu lub jednostki wewnętrznej/zewnętrznej.

Jak często należy serwisować klimatyzację?

Zaleca się przeprowadzanie corocznego przeglądu i serwisu klimatyzacji, zarówno samochodowej, jak i domowej. Regularny serwis pozwala na wczesne wykrycie potencjalnych problemów, utrzymanie wydajności systemu i przedłużenie jego żywotności.

Czy awaria czujnika temperatury zawsze wymaga wymiany czujnika?

Nie zawsze. Czasami problemem może być zabrudzenie termostatu, przesunięcie czujnika lub uszkodzenie przewodów. Dokładna diagnostyka jest kluczowa, aby ustalić przyczynę problemu i podjąć odpowiednie kroki naprawcze.
