Prawidłowy Przepływ w Ogrzewaniu Podłogowym

Ogrzewanie podłogowe to komfortowy i efektywny sposób na ogrzanie domu. Jednak, aby system działał prawidłowo i zapewniał optymalne ciepło, kluczowe jest ustawienie prawidłowej prędkości przepływu wody w pętlach grzewczych. Zbyt niski lub zbyt wysoki przepływ może negatywnie wpłynąć na wydajność ogrzewania, prowadząc do niedogrzania pomieszczeń lub niepotrzebnych strat energii. W tym artykule omówimy, jaka jest idealna prędkość przepływu dla ogrzewania podłogowego i jak ją prawidłowo ustawić.

Jaka jest prawidłowa prędkość przepływu?

Prawidłowa prędkość przepływu w systemie ogrzewania podłogowego zależy od rodzaju źródła ciepła. Generalnie, zaleca się różne wartości dla systemów z kotłem i pompą ciepła.

Systemy z kotłem

W przypadku systemów ogrzewania podłogowego z kotłem, zalecana prędkość przepływu wynosi zazwyczaj od 1,5 do 2 litrów na minutę (L/min) na pętlę grzewczą. Ten zakres zapewnia wystarczający przepływ ciepłej wody, aby efektywnie ogrzać pomieszczenie, jednocześnie nie powodując zbyt szybkiego przepływu, który mógłby skutkować stratami ciepła.

Systemy z pompą ciepła

Systemy ogrzewania podłogowego z pompą ciepła zazwyczaj pracują z niższymi temperaturami wody zasilającej niż systemy z kotłem. Dlatego też, zalecana prędkość przepływu jest również niższa i wynosi około 1 L/min na pętlę grzewczą. Niższy przepływ jest bardziej efektywny w systemach z pompami ciepła, pozwalając na lepsze wykorzystanie ciepła i optymalizację pracy pompy.

Jak sprawdzić prędkość przepływu?

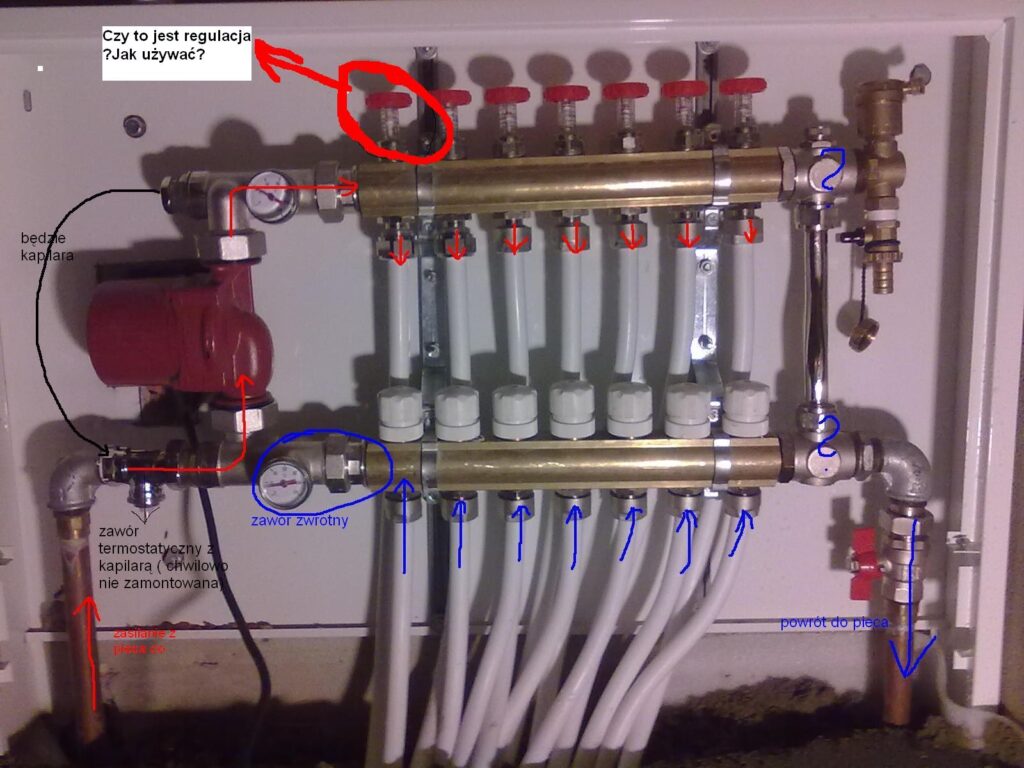

Prędkość przepływu można łatwo sprawdzić za pomocą rotametrów, które zazwyczaj znajdują się na rozdzielaczu ogrzewania podłogowego. Rotametry posiadają skalę, która wskazuje aktualny przepływ w litrach na minutę. Czerwony wskaźnik w rotametrze pokazuje aktualną wartość przepływu.

Aby sprawdzić przepływ:

1. Zlokalizuj rozdzielacz ogrzewania podłogowego.
2. Sprawdź rotametry na każdej pętli grzewczej.
3. Upewnij się, że czerwony wskaźnik znajduje się w zalecanym zakresie (1,5-2 L/min dla kotła, 1 L/min dla pompy ciepła).

Rozwiązywanie problemów z przepływem

Czasami mogą wystąpić problemy z przepływem w systemie ogrzewania podłogowego. Poniżej przedstawiamy najczęstsze objawy i sposoby ich rozwiązania.

Brak cyrkulacji

Objawy: Brak odczytu na rotametrach (czerwony wskaźnik na górze), pętla zasilająca robi się gorąca, a powrotna pozostaje zimna.

Rozwiązania:

• Sprawdź rotametry: Upewnij się, że rotametry są otwarte.
• Sprawdź termostaty i siłowniki: Zdejmij głowice siłowników. Jeśli przepływ powróci, problem jest natury elektrycznej (siłowniki lub termostaty).
• Zapowietrzenie: Przepłucz system, powtarzając proces napełniania. Powietrze w systemie może blokować przepływ.
• Niewystarczający przepływ z kotła/pompy ciepła: Zwiększ prędkość pompy obiegowej kotła lub pompy obiegowej rozdzielacza.

Zbyt szybki przepływ

Objawy: Rura zasilająca i powrotna są gorące, ale temperatura podłogi jest niska. Zbyt szybki przepływ może powodować, że ciepło nie jest efektywnie oddawane do pomieszczenia.

Rozwiązanie: Ustaw rotametry na zalecane wartości (1,5-2 L/min dla kotła, 1 L/min dla pompy ciepła). Zbyt szybki przepływ nie pozwala na prawidłowe przekazanie ciepła w pomieszczeniu.

Brak ogrzewania w pomieszczeniach

Objawy: Pomieszczenia nie nagrzewają się pomimo włączonego termostatu.

Rozwiązania:

• Sprawdź termostat: Upewnij się, że termostat żąda ciepła i włącza źródło ciepła/pompy.
• Sprawdź rotametry: Upewnij się, że na rotametrach jest przepływ.
• Sprawdź zawory: Upewnij się, że wszystkie zawory są otwarte.
• Sprawdź zasilanie pompy: Upewnij się, że pompa otrzymuje zasilanie, jeśli termostat żąda ciepła.
• Wyłącznik bezpieczeństwa rozdzielacza: Sprawdź, czy wyłącznik bezpieczeństwa na rozdzielaczu (jeśli jest zamontowany) nie jest wyłączony lub uszkodzony. Sprawdź połączenia elektryczne.

Jedno pomieszczenie ciepłe, drugie zimne

Objawy: Nierównomierne ogrzewanie pomieszczeń.

Rozwiązania:

• Sprawdź siłowniki: Upewnij się, że siłowniki są zamontowane na odpowiednich portach rozdzielacza.
• Zapowietrzenie: Przepłucz system, szczególnie pętlę w niedogrzanym pomieszczeniu.
• Termostat: Upewnij się, że termostat żąda ciepła i otwiera odpowiedni siłownik.

Hałas w systemie

Objawy: Dziwne dźwięki dochodzące z systemu ogrzewania.

Rozwiązania:

• Umiejscowienie rozdzielacza: Upewnij się, że rozdzielacz nie jest zamontowany na ścianie działowej, która może działać jak pudło rezonansowe.
• Naprężenia na rurach: Sprawdź, czy nie ma naprężeń na miedzianych rurach zasilających i powrotnych.
• Powietrze w systemie: Powietrze w systemie może być przyczyną hałasu. Upewnij się, że system został prawidłowo napełniony.
• Zbyt wysokie ciśnienie: Sprawdź i dostosuj ciśnienie w systemie.

Pomieszczenie zbyt ciepłe

Objawy: Pomieszczenie jest przegrzane.

Rozwiązania:

• Brak regulacji termostatycznej: Upewnij się, że system jest wyposażony w termostaty i są one prawidłowo ustawione.
• Nieprawidłowe podłączenie: Sprawdź, czy siłownik jest podłączony do właściwego portu rozdzielacza.
• Uszkodzony siłownik: Sprawdź, czy głowica termostatyczna siłownika nie jest uszkodzona lub zepsuta.
• Uszkodzony termostat: Sprawdź, czy termostat nie jest uszkodzony lub zepsuty.

Często zadawane pytania (FAQ)

Co się stanie, jeśli przepływ jest zbyt niski?

Zbyt niski przepływ może skutkować niedogrzaniem pomieszczeń, ponieważ ciepła woda nie będzie wystarczająco szybko krążyć w pętlach grzewczych. Może to również prowadzić do nierównomiernego rozprowadzenia ciepła.

Co się stanie, jeśli przepływ jest zbyt wysoki?

Zbyt wysoki przepływ może powodować, że ciepło nie będzie efektywnie oddawane do pomieszczenia. Woda będzie przepływać zbyt szybko, nie oddając wystarczająco dużo ciepła przez podłogę. Może to również zwiększyć zużycie energii.

Jak często należy sprawdzać przepływ?

Po uruchomieniu systemu ogrzewania podłogowego, warto sprawdzić przepływ i upewnić się, że jest prawidłowo ustawiony. Regularne sprawdzanie przepływu nie jest zazwyczaj konieczne, chyba że występują problemy z ogrzewaniem.

Gdzie mogę uzyskać pomoc, jeśli mam problemy z przepływem?

Jeśli masz problemy z przepływem w systemie ogrzewania podłogowego i nie jesteś w stanie ich samodzielnie rozwiązać, skontaktuj się z profesjonalnym instalatorem HVAC lub firmą, która instalowała system. Będą oni w stanie zdiagnozować problem i zaproponować odpowiednie rozwiązanie.

Podsumowanie

Ustawienie prawidłowej prędkości przepływu jest kluczowe dla efektywnego i komfortowego działania ogrzewania podłogowego. Pamiętaj o zalecanych wartościach przepływu dla systemów z kotłem (1,5-2 L/min) i pompą ciepła (1 L/min). Regularnie sprawdzaj rotametry i reaguj na wszelkie nieprawidłowości, aby cieszyć się ciepłym i komfortowym domem. W razie problemów, nie wahaj się skontaktować z profesjonalistą.
