Co to jest AHU? Wszystko o centralach wentylacyjnych

W dziedzinie systemów HVAC, skrót AHU pojawia się bardzo często. Ale co tak naprawdę oznacza AHU i dlaczego jest tak ważny w kontekście klimatyzacji i wentylacji? W tym artykule szczegółowo omówimy centrale wentylacyjne AHU, ich budowę, działanie, zastosowanie oraz różnice w porównaniu do innych urządzeń. Zrozumienie AHU jest kluczowe dla każdego, kto chce zgłębić tajniki nowoczesnych systemów klimatyzacyjnych, zarówno w kontekście komercyjnym, jak i przemysłowym.

Co oznacza skrót AHU?

Skrót AHU pochodzi od angielskiego terminu Air Handling Unit, co w dosłownym tłumaczeniu oznacza centrala wentylacyjna. Czasami można spotkać się również z polskim określeniem CAV (Centrala Obróbki Powietrza). Nazwa ta doskonale oddaje funkcję tego urządzenia: AHU jest jednostką przeznaczoną do obróbki powietrza w systemach wentylacyjnych i klimatyzacyjnych. Mówiąc najprościej, AHU jest sercem centralnej klimatyzacji, odpowiedzialnym za przygotowanie powietrza dostarczanego do pomieszczeń.

Jak działa centrala wentylacyjna AHU?

Centrala wentylacyjna AHU działa na zasadzie kompleksowej obróbki powietrza. Pobiera powietrze z zewnątrz budynku, a także powietrze recyrkulacyjne z pomieszczeń (w zależności od konfiguracji systemu). Następnie, powietrze to przechodzi przez szereg procesów, mających na celu jego oczyszczenie, regulację temperatury i wilgotności, a w efekcie dostarczenie komfortowego i świeżego powietrza do wnętrz budynku. Proces ten można podzielić na kilka podstawowych etapów:

1. Filtracja powietrza: Powietrze na początku procesu przechodzi przez filtry powietrza. Filtry te usuwają zanieczyszczenia mechaniczne, takie jak kurz, pył, owady, a w zależności od rodzaju filtra, również alergeny, bakterie i wirusy. Stosuje się różne rodzaje filtrów, od filtrów wstępnych zatrzymujących większe cząstki, po filtry dokładne, w tym filtry HEPA, zapewniające najwyższą jakość powietrza.
2. Obróbka termiczna powietrza (ogrzewanie i chłodzenie): Kolejnym etapem jest regulacja temperatury powietrza. AHU wyposażone są w wymienniki ciepła (nagrzewnice i chłodnice), przez które przepływa czynnik grzewczy (np. ciepła woda, para) lub chłodniczy (np. zimna woda, freon). Wymienniki te umożliwiają podgrzewanie powietrza w sezonie zimowym i chłodzenie w sezonie letnim. Dzięki temu, centrala AHU jest w stanie dostarczyć powietrze o zadanej temperaturze.
3. Nawilżanie i osuszanie powietrza: W zależności od potrzeb, AHU mogą być wyposażone w sekcje nawilżania lub osuszania powietrza. Nawilżacze zwiększają wilgotność powietrza, co jest szczególnie ważne w sezonie grzewczym, gdy powietrze staje się suche. Osuszacze natomiast redukują wilgotność, co jest istotne w klimatyzowanych pomieszczeniach, zapobiegając kondensacji i rozwojowi pleśni.
4. Wentylacja i dystrybucja powietrza: Po przejściu przez wszystkie etapy obróbki, powietrze jest rozprowadzane do pomieszczeń za pomocą wentylatorów i systemu kanałów wentylacyjnych. Wentylatory zapewniają przepływ powietrza przez całą instalację, a kanały kierują powietrze do poszczególnych stref budynku.

Budowa centrali wentylacyjnej AHU

Centrala wentylacyjna AHU, choć na pierwszy rzut oka może wydawać się skomplikowana, ma stosunkowo prostą konstrukcję modułową. Typowa centrala składa się z kilku podstawowych sekcji, umieszczonych w obudowie. Do głównych elementów AHU należą:

• Sekcja filtracyjna: Zawiera filtry powietrza, różnego rodzaju i klasy, w zależności od wymagań dotyczących czystości powietrza.
• Sekcja nagrzewnicy: Wyposażona w wymiennik ciepła, przez który przepływa czynnik grzewczy. Może to być nagrzewnica wodna, elektryczna lub parowa.
• Sekcja chłodnicy: Wyposażona w wymiennik ciepła, przez który przepływa czynnik chłodniczy. Najczęściej stosowane są chłodnice wodne (zasilane wodą lodową z agregatu chłodniczego) lub chłodnice freonowe (bezpośrednio zasilane freonem z agregatu).
• Sekcja wentylatorowa: Zawiera wentylatory (jeden lub więcej), które tłoczą powietrze przez centralę i system kanałów wentylacyjnych. Wentylatory mogą być różnego typu, np. promieniowe, osiowe, w zależności od wymaganej wydajności i ciśnienia.
• Sekcja nawilżania/osuszania: Opcjonalna sekcja, zawierająca nawilżacz (np. parowy, zraszaczowy, ultradźwiękowy) lub osuszacz powietrza.
• Sekcja odzysku ciepła (rekuperator): W nowoczesnych centralach AHU często stosuje się rekuperatory, które pozwalają na odzyskiwanie ciepła z powietrza wywiewanego i wykorzystanie go do podgrzewania powietrza nawiewanego. Rekuperacja znacząco zwiększa efektywność energetyczną systemu wentylacji.
• Obudowa: Konstrukcja nośna, zazwyczaj wykonana z paneli izolowanych termicznie i akustycznie. Obudowa chroni wewnętrzne elementy centrali i zapewnia odpowiednie warunki pracy.
• Automatyka i sterowanie: System sterowania i automatyki, który reguluje pracę poszczególnych sekcji centrali, utrzymuje zadane parametry powietrza i umożliwia monitorowanie pracy systemu.

Centralna klimatyzacja a AHU

Aby w pełni zrozumieć rolę centrali AHU, należy poznać koncepcję klimatyzacji centralnej. Klimatyzacja centralna to system, w którym źródło ciepła i chłodu (np. agregat chłodniczy, kotłownia) jest umieszczone w jednym miejscu w budynku i za jego pomocą przygotowywana jest woda lodowa lub ciepła woda, która następnie jest rozprowadzana do central wentylacyjnych i klimakonwektorów. W przeciwieństwie do klimatyzacji indywidualnej, gdzie każde pomieszczenie ma własną jednostkę klimatyzacyjną, w systemie centralnym obróbka powietrza odbywa się w centralnym punkcie, jakim jest właśnie AHU.

Centralna klimatyzacja oferuje szereg zalet, m.in. większą efektywność energetyczną (szczególnie w dużych obiektach), łatwiejszą konserwację (wszystkie urządzenia są scentralizowane), lepszą kontrolę jakości powietrza i większą elastyczność w projektowaniu systemu. AHU jest kluczowym elementem systemu centralnej klimatyzacji, odpowiedzialnym za finalną obróbkę i dystrybucję powietrza.

Zalety central wentylacyjnych AHU

Centrale wentylacyjne AHU oferują szereg korzyści, które czynią je preferowanym rozwiązaniem w wielu zastosowaniach:

• Kompleksowa obróbka powietrza: AHU umożliwiają pełną kontrolę nad parametrami powietrza: filtracją, temperaturą, wilgotnością i czystością.
• Wysoka wydajność: Centrale AHU są projektowane do obsługi dużych przepływów powietrza, co czyni je idealnymi do dużych obiektów.
• Elastyczność i modułowość: AHU są modułowe, co pozwala na dostosowanie ich konfiguracji do specyficznych potrzeb danego obiektu. Można dodawać lub modyfikować sekcje, w zależności od wymagań.
• Efektywność energetyczna: Nowoczesne centrale AHU, wyposażone w rekuperację i energooszczędne wentylatory, mogą znacząco obniżyć koszty eksploatacji systemu wentylacji i klimatyzacji.
• Łatwość konserwacji: Dostęp do wszystkich komponentów centrali jest ułatwiony, co upraszcza i przyspiesza prace konserwacyjne i serwisowe.
• Cicha praca: Dzięki zastosowaniu izolacji akustycznej i odpowiednich wentylatorów, centrale AHU pracują stosunkowo cicho.

Wady central wentylacyjnych AHU

Pomimo licznych zalet, centrale AHU mają również pewne wady, które należy wziąć pod uwagę przy projektowaniu systemu:

• Wielkość i przestrzeń: Centrale AHU są dużymi urządzeniami i wymagają dedykowanej przestrzeni na montaż, tzw. maszynowni lub pomieszczenia technicznego.
• Koszt inwestycji: Zakup i instalacja centrali AHU jest zazwyczaj droższa niż w przypadku systemów klimatyzacji indywidualnej.
• Zależność od jednego punktu awarii: Awaria centrali AHU może spowodować brak klimatyzacji w całym obiekcie lub jego dużej części. Dlatego w krytycznych zastosowaniach stosuje się redundancję, czyli montaż kilku central AHU.
• Konieczność systemu kanałów: Dystrybucja powietrza z AHU wymaga rozbudowanego systemu kanałów wentylacyjnych, co może być problematyczne w istniejących budynkach.

AHU a RTU – różnice

Często w kontekście HVAC obok AHU pojawia się skrót RTU, oznaczający Rooftop Unit. Zarówno AHU, jak i RTU są kluczowymi elementami systemów HVAC, ale pełnią różne funkcje i znajdują zastosowanie w różnych sytuacjach. Podstawowa różnica polega na tym, że RTU jest kompletnym, samodzielnym urządzeniem klimatyzacyjnym, umieszczanym na dachu budynku, natomiast AHU jest elementem systemu centralnej klimatyzacji, wymagającym współpracy z innymi urządzeniami, takimi jak agregat chłodniczy.

Poniższa tabela przedstawia kluczowe różnice pomiędzy AHU i RTU:

AHU a Fan Coil – różnice

Kolejnym urządzeniem często spotykanym w systemach HVAC jest Fan Coil, czyli klimakonwektor wentylatorowy. Podobnie jak AHU, Fan Coil wykorzystuje wodę lodową lub ciepłą wodę do chłodzenia lub ogrzewania powietrza. Jednak Fan Coil jest jednostką końcową systemu, umieszczaną bezpośrednio w pomieszczeniu, natomiast AHU jest jednostką centralną, przygotowującą powietrze dla wielu pomieszczeń.

Poniższa tabela przedstawia kluczowe różnice pomiędzy AHU i Fan Coil:

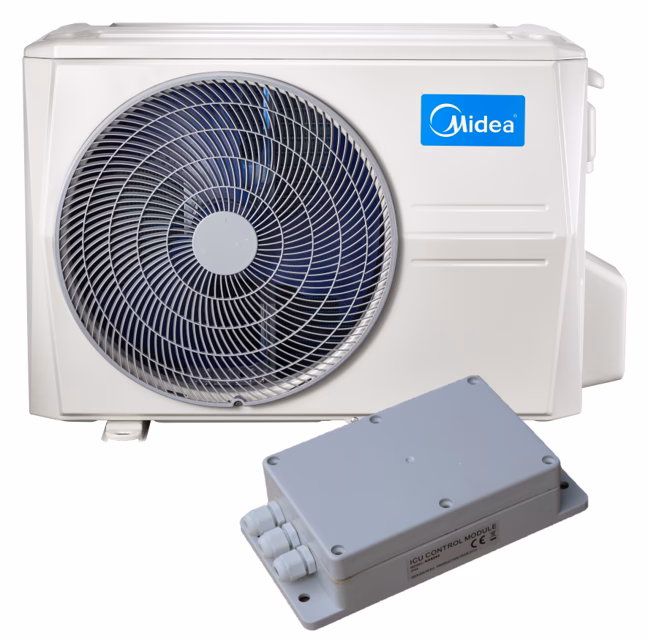

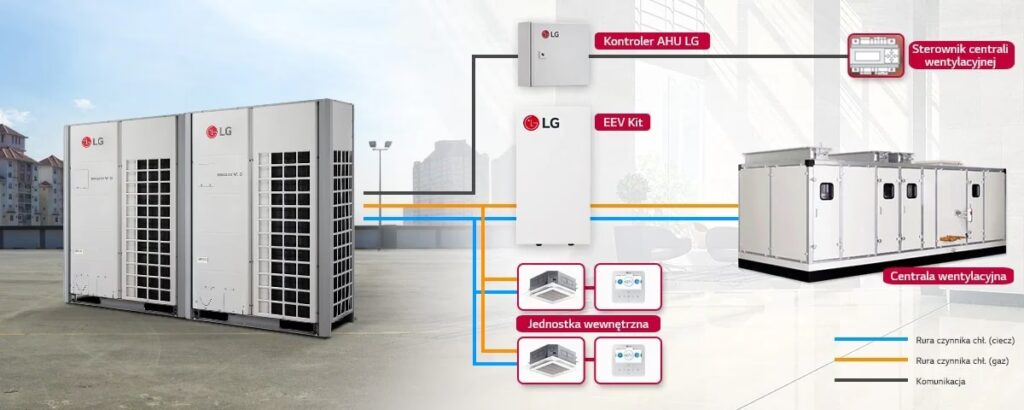

AHU Kit – co to jest?

AHU Kit, czyli zestaw AHU, to specjalne urządzenie umożliwiające sterowanie centralą wentylacyjną AHU za pomocą zewnętrznej jednostki klimatyzacyjnej, np. typu Gree U-Match Standard. Zestaw AHU Kit pozwala na podłączenie chłodnicy lub nagrzewnicy freonowej w centrali AHU do jednostki zewnętrznej, co upraszcza instalację i integrację systemu. Jest to rozwiązanie szczególnie popularne w obiektach komercyjnych, takich jak restauracje, hotele, biura, gdzie wymagana jest wentylacja mechaniczna z klimatyzacją.

Dzięki standardowym sygnałom sterowania, AHU Kit jest kompatybilny z większością modeli central wentylacyjnych dostępnych na rynku. Umożliwia to elastyczne projektowanie systemów HVAC, łącząc zalety centralnej wentylacji z efektywnością jednostek zewnętrznych.

Konserwacja centrali wentylacyjnej AHU

Regularna konserwacja centrali wentylacyjnej AHU jest kluczowa dla zapewnienia jej prawidłowego działania, efektywności energetycznej i długowieczności. Do podstawowych czynności konserwacyjnych należą:

• Wymiana filtrów powietrza: Filtry powietrza należy regularnie kontrolować i wymieniać, zgodnie z zaleceniami producenta lub w zależności od stopnia zabrudzenia. Zabrudzone filtry zmniejszają przepływ powietrza, obniżają efektywność filtracji i zwiększają zużycie energii przez wentylatory.
• Czyszczenie wymienników ciepła: Wymienniki ciepła (nagrzewnice i chłodnice) mogą ulegać zabrudzeniu kurzem i innymi zanieczyszczeniami, co obniża ich sprawność. Należy je regularnie czyścić, np. za pomocą sprężonego powietrza lub specjalnych środków czyszczących.
• Kontrola i czyszczenie wentylatorów: Wentylatory również gromadzą kurz i zanieczyszczenia, co może wpływać na ich wydajność i powodować hałas. Należy je regularnie kontrolować, czyścić i smarować łożyska.
• Kontrola i czyszczenie nawilżaczy i osuszaczy: Jeśli centrala AHU jest wyposażona w sekcję nawilżania lub osuszania, należy regularnie kontrolować i czyścić te elementy, aby zapobiec rozwojowi bakterii i grzybów.
• Sprawdzanie szczelności obudowy i kanałów: Nieszczelności w obudowie centrali i kanałach wentylacyjnych mogą powodować straty powietrza i energii. Należy regularnie sprawdzać szczelność i uszczelniać ewentualne nieszczelności.
• Kontrola systemu automatyki i sterowania: Należy regularnie sprawdzać poprawność działania czujników, siłowników i sterowników, aby zapewnić prawidłową regulację parametrów powietrza.

FAQ – Najczęściej zadawane pytania o AHU

Co to jest AHU?

AHU to skrót od Air Handling Unit, czyli centrala wentylacyjna. Jest to urządzenie do obróbki powietrza w systemach wentylacyjnych i klimatyzacyjnych, odpowiedzialne za filtrację, ogrzewanie, chłodzenie i dystrybucję powietrza.

Gdzie stosuje się centrale AHU?

Centrale AHU są szeroko stosowane w dużych budynkach komercyjnych, przemysłowych i publicznych, takich jak biurowce, hotele, szpitale, centra handlowe, hale produkcyjne, teatry, kina i wiele innych, gdzie wymagana jest centralna klimatyzacja i wentylacja.

Czy AHU jest energooszczędne?

Nowoczesne centrale AHU, szczególnie te wyposażone w rekuperację i energooszczędne wentylatory, mogą być bardzo energooszczędne. Efektywność energetyczna zależy jednak od wielu czynników, takich jak projekt systemu, konfiguracja centrali, automatyka sterowania i regularna konserwacja.

Jak często należy serwisować AHU?

Częstotliwość serwisu centrali AHU zależy od wielu czynników, takich jak rodzaj obiektu, intensywność użytkowania, jakość powietrza zewnętrznego i wewnętrznego. Zaleca się regularne przeglądy i konserwację co najmniej raz w roku, a w przypadku intensywnej eksploatacji nawet częściej.

Czy mogę sam zainstalować AHU?

Instalacja centrali AHU jest zadaniem skomplikowanym i wymaga specjalistycznej wiedzy i narzędzi. Zaleca się powierzenie instalacji AHU wykwalifikowanym firmom instalacyjnym, posiadającym doświadczenie w systemach HVAC.

Podsumowanie

Centrale wentylacyjne AHU są kluczowym elementem nowoczesnych systemów HVAC, zapewniając komfortowe i zdrowe środowisko w budynkach różnego typu. Ich kompleksowa funkcjonalność, elastyczność i efektywność energetyczna czynią je niezastąpionym rozwiązaniem w systemach centralnej klimatyzacji i wentylacji. Zrozumienie zasad działania i budowy AHU jest istotne dla każdego, kto zajmuje się projektowaniem, instalacją, eksploatacją i konserwacją systemów HVAC.
